Cómo calcular el número de secciones de radiadores de

07-01-2018
Calefacción

Los radiadores de calefacción de aluminio han ganado una gran popularidad entre los compradores debido a una serie de ventajas, pero para que la habitación se caliente de la manera más eficiente posible, es necesario realizar un cálculo competente de la salida de calor requerida para determinar cuántas secciones deben estar en el radiador. En este proceso no hay nada difícil, lo principal es evitar errores de cálculo y tener en cuenta todos los matices importantes, todo esto se tratará en este artículo.

En la foto: si todos los cálculos se hacen correctamente, entonces su casa siempre estará caliente.

Pros y contras de esta opción

Para empezar, veremos en qué se diferencia el aluminio de otras opciones. Es importante que este material se adapte a su sistema, de lo contrario, las comunicaciones se romperán en poco tiempo. Comencemos con los factores positivos:

Excelente disipación de calor. Esta es una de las opciones más efectivas, que le permite calentar la habitación muy rápidamente, aproximadamente la mitad del calor es emitido por la radiación, y la convección produce la misma cantidad. La eficiencia energética será muy alta, por lo que el costo de la calefacción disminuirá, especialmente si antes tenía productos de hierro fundido viejos.
Peso ligero Este factor también debe ser tratado, ya que facilita mucho la instalación de radiadores con sus propias manos y reduce la carga en las paredes. No es necesario utilizar soportes masivos y perforarse muy profundamente, debido a su bajo peso, el diseño puede ser más simple
Precisión de ajuste Debido a la baja inercia térmica, puede regular con mucha precisión la temperatura en la habitación, y siempre se mantendrá en el nivel establecido. Lo más importante es colocar unidades de ajuste de alta calidad, es mejor si se trata de versiones electrónicas que le permiten configurar indicadores para la hora del día y los días de la semana.
Valor democratico El bajo precio es una de las principales ventajas de esta opción, ya que los productos están disponibles para una amplia gama de compradores. Debe tenerse en cuenta que no debe comprar los radiadores más baratos, ya que su calidad a menudo provoca muchas preguntas.

Presta atencion Es mejor comprar productos de fabricantes conocidos, cuya calidad sea bien conocida por los clientes y especialistas. Pero incluso si tiene que comprar productos de una marca con la que no está familiarizado, la forma más fácil de verificar será pesando, la sección debe pesar más de 1 kg y, en general, el principio "cuanto más mejor" es cierto, los productos principales pueden pesar hasta una hora y media. kilogramo

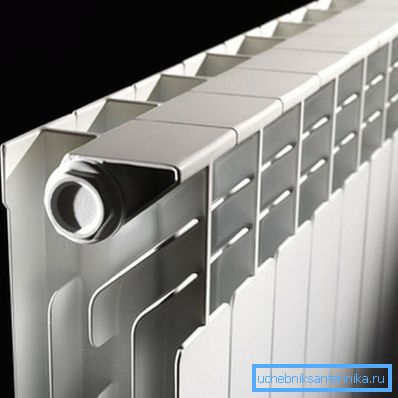

Los fabricantes famosos no ahorran en material, los elementos fundidos son siempre masivos y duraderos

Ahora hablemos de las deficiencias del producto:

  • Requisitos para la calidad del refrigerante: mayor acidez, la presencia de partículas sólidas puede dañar la estructura interna de las secciones y causar corrosión. Por lo tanto, el fluido en el sistema debe estar limpio con un pH de no más de 7-8, solo de esta manera puede garantizar la durabilidad de los elementos calefactores.
  • La presión máxima en el sistema no debe exceder las 16 atmósferas, de hecho, esto es suficiente para la mayoría de los sistemas, pero con los choques hidráulicos que ocurren en las comunicaciones centralizadas, los radiadores pueden fallar.
  • Los elementos de aluminio no se pueden combinar con el cobre, ya que en este lugar se producirá un violento proceso de corrosión que puede destruir el material en solo un año.

En base a lo anterior, se puede concluir que los productos de aluminio son excelentes para edificios privados con un sistema de calefacción individual, en los edificios de apartamentos es mejor no usarlos, ya que es probable que haya dudas sobre la calidad del transportador térmico y la presión en el sistema.

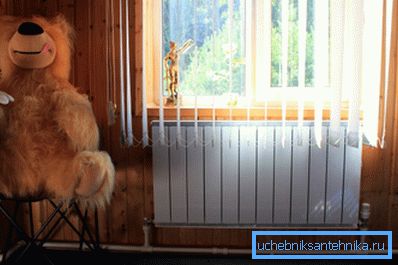

Los radiadores de aluminio son buenos para usar en una casa privada.

Características del trabajo estimado.

El cálculo del número de secciones de los radiadores de aluminio es un proceso responsable, así que preste mucha atención a este problema, es importante tener en cuenta todos los factores para que el resultado se corresponda con la realidad tanto como sea posible.

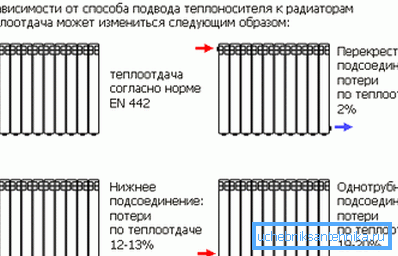

Incluso el método de conexión afecta significativamente la transferencia de calor.

Factores importantes

En primer lugar, debe tratar una serie de matices, ya que es imposible calcular con precisión el número de secciones de un radiador de aluminio sin tenerlas en cuenta, considere las más importantes y significativas:

  • Características de su región, Aquí, en primer lugar, es necesario tener en cuenta la duración del período frío del año, las temperaturas más bajas de la temporada y la dirección preferida del viento. No es ningún secreto que en el sur necesita mucho menos costos de calefacción que en las áreas del norte, por lo que es importante hacer el cálculo de su lugar de residencia.
  • Estructuras de aislamiento de calidad. - Cuanto mejor sea, menor será la pérdida de calor y menor será la energía de calor necesaria para calentar. El diagrama a continuación muestra la cantidad de calor que se pierde en los edificios sin aislamiento térmico adicional, pero si aísla todas las superficies e instala ventanas de doble acristalamiento de ahorro de energía, las cifras disminuirán en la mitad o incluso tres veces.

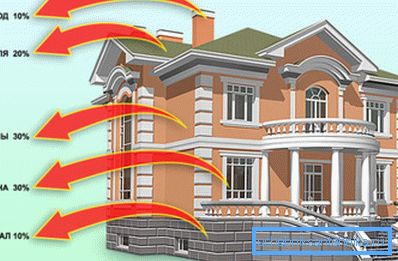

Como puede ver, sin un aislamiento de alta calidad se gasta mucho dinero en la calefacción de la calle.
  • El número de muros exteriores también se tiene en cuenta. en el interior, si hay dos de ellos, es necesario agregar otro 25-30% a la potencia de los radiadores. Cada ventana aumenta el consumo de calor en aproximadamente un 10% (las nuevas estructuras de ahorro de energía en un 5%).
  • Las habitaciones con ventanas orientadas al norte y noreste pierden más calor.. Por lo tanto, es necesario agregar un 10% al resultado de los cálculos para compensar las pérdidas de calor.
  • Debe recordarse que la ubicación del radiador en un nicho reduce su transferencia de calor en un 5-10%, dependiendo de la profundidad, No debe colocar marcos de ventana demasiado anchos, ya que violan el proceso de convección y reducen significativamente la eficiencia de los radiadores.

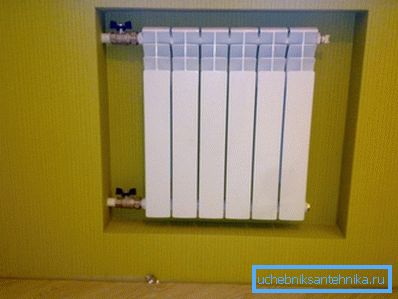

Esta disposición reduce la eficiencia en al menos un 5%.

Otro matiz importante es la presencia de una pantalla en el radiador, dependiendo del tipo de construcción, la transferencia de calor puede disminuir notablemente, las pérdidas a veces ascienden al 15%, por lo que es mejor no cerrar las aletas del radiador con elementos extraños.

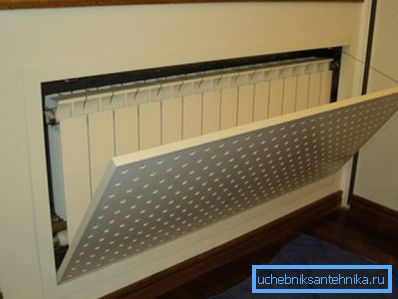

Cerrar la pantalla del radiador - no es la mejor solución

Trabajo de diseño

En muchos recursos, se recomienda calcular el número de secciones del radiador de aluminio por área, pero esta opción no es muy precisa, es mucho más eficiente calcular el volumen, las instrucciones para el trabajo son las siguientes:

  • Para empezar, se miden la longitud, la anchura y la altura, se multiplican las cifras obtenidas en metros, se obtiene el volumen de la habitación en metros cúbicos.

Presta atencion De acuerdo con las normas de SNiP, se requieren 41 vatios de energía térmica por metro cúbico de espacio convencional, para las variantes aisladas esta cifra es de 34 vatios, y es a partir de estos valores que se debe proceder cuando se trabaja.

  • Supongamos que tenemos una sala de 3x5 con una altura de techo de 3 metros, contamos el volumen, obtenemos 45 m3, multiplicamos esta cifra por 41, obtenemos 1845 W, si se redondea, será de 1.9 kW.
  • Eso no es todo, ahora de acuerdo con los documentos de los productos que estamos analizando la transferencia de calor de una sección, digamos que es de 180 vatios a una temperatura del refrigerante de 90 grados. Y si la mayoría de las veces tiene una temperatura de 60 grados, entonces la tasa de transferencia de calor real será menos de una vez y media y será de 120 vatios; esta es una imagen más realista.
  • Ahora, el cálculo de las secciones de los radiadores de aluminio se realiza: 1845 vatios divididos por 120, teniendo en cuenta el redondeo obtenemos 16 secciones, si hay dos ventanas, puede agregar dos unidades más, y es aconsejable lanzar al menos dos elementos más en las paredes mal calentadas. Como resultado, obtenemos dos radiadores de 10 secciones, que se colocan mejor debajo de las ventanas.

Si realiza los cálculos correctamente, no tendrá que preocuparse por el calor de la casa, tendrá un suministro adecuado de energía y, cuando el sistema alcance su máximo rendimiento, incluso las temperaturas más bajas lo exagerarán.

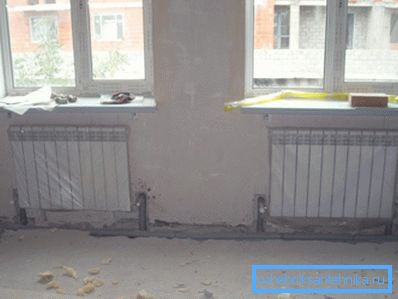

Así es como se verán las comunicaciones después del montaje.

Conclusión

No es tan difícil calcular cuántas secciones es necesaria para una u otra habitación, y si duda del resultado, agregue un margen de 20-30% de potencia, no será peor, especialmente porque el termostato ajusta la temperatura. El video en este artículo ayudará a comprender algunas de las características importantes con más detalle.
