Cómo calcular el número de secciones de radiadores de forma

03-10-2018
Calefacción

Para calcular correctamente el número de secciones de un radiador de calefacción por habitación, no es suficiente que simplemente determine el número total de secciones por área específica, aquí debe tener en cuenta otros parámetros. En primer lugar, por otros parámetros nos referimos a la potencia térmica específica del dispositivo, así como a su ubicación, que puede afectar directamente la pérdida de calor en la habitación.

Le informaremos sobre cómo puede realizar cálculos según el área de la casa (cuadratura) o su volumen (capacidad cúbica), y además, le mostraremos un video clip sobre el tema.

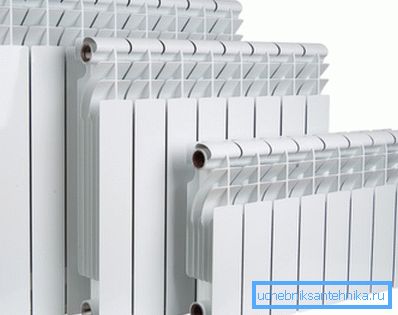

Radiadores bimetálicos de diferentes tamaños.

Métodos de cálculo

Poco sobre los radiadores.

Radiador de hierro fundido clásico
  • Dado que el metal para la fabricación de calentadores se utiliza de manera diferente, su potencia, por supuesto, también será diferente, Además, el tamaño de las secciones afecta directamente a esto.
  • Si calcula la cantidad de secciones de los radiadores de hierro fundido, debe hacer inmediatamente la reserva de que dichos dispositivos son más aceptables en las casas con calefacción centralizada, donde el refrigerante se suministra periódicamente, pero no de acuerdo con el microclima de su apartamento.. Por lo tanto, es importante que mantenga el calor obtenido tanto tiempo como sea posible, y el hierro fundido es una opción ideal para esto. Además, el caudal por sección es mucho más alto que el de otros metales, lo que no es rentable con el calentamiento independiente.

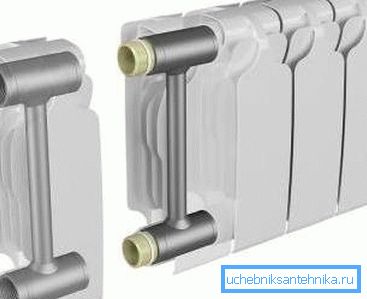

Bimetal
  • En el caso de calefacción independiente, por supuesto, lo mejor es utilizar bimetal. - Este es un dispositivo donde las paredes están hechas de dos metales: el interior de acero y la parte superior de aluminio, que al mismo tiempo combina la capacidad de soportar altas presiones y, al mismo tiempo, libera calor a la habitación. Por supuesto, el precio de dichos radiadores es más alto que el del hierro fundido.
  • Es posible que se le ofrezcan radiadores de aluminio en la tienda, pero es probable que este sea el mismo bimetal, ya que los dispositivos hechos de aluminio puro no se producen aquí, aunque se pueden importar desde Europa.. Pero tienen un costo muy alto y no resisten la presión alta; además, la instrucción establece que siempre se agrega un líquido especial al refrigerante.
Acero
  • También puedes comprar un panel de radiador de acero tipo, que también emite calor muy rápidamente y, como regla general, se utiliza para el calentamiento autónomo. Pero tales dispositivos no se producen en forma de secciones, sino en forma de paneles, por lo tanto, para calcular su número, necesitará el poder específico de cada uno de ellos, que se indica en el pasaporte.

Nota Al instalar la calefacción con sus propias manos, es extremadamente indeseable instalar radiadores de diferentes metales en un circuito, especialmente con respecto a la combinación de aluminio y hierro fundido, para evitar el proceso de oxidación.

Calculo de area

Nota Las fuentes más graves de frío en una habitación que normalmente se calienta son ventanas y puertas, pero la puerta puede ser sólida, gruesa y sin las más pequeñas grietas, mientras que el vidrio de la ventana no se puede calentar, ni siquiera un paquete de varios compartimentos. Por lo tanto, para calcular con mayor precisión el número de secciones, debajo de cada ventana necesita diseñar un dispositivo de calefacción: esto creará algo así como una cortina de aire que corta el flujo de frío.

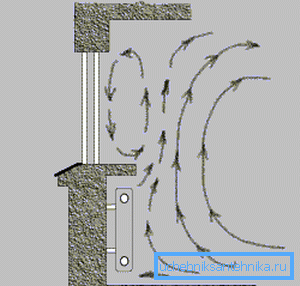

Circulación de aire desde el radiador debajo de la ventana.

Para una altura de habitación estándar, donde los techos tienen una altura de 240-260 cm, es muy fácil y rápido calcular secciones de radiadores, pero para ello debe medir el área de una habitación o toda la casa.

Estamos hablando de la altura estándar de las instalaciones, por lo tanto, confiando en SNiP 2.04.05-91 * (en lugar de SNiP 2.04.05-91), se necesita 100 W de energía térmica por cada metro cuadrado de la habitación. Imagina que necesitas instalar el dispositivo en la sala 3.56.5 = 22.75 m2, esto significa que su potencia debe ser 22.75 * 100 = 2275 W = 2.275 kW.

Pero si se trata de un radiador de panel, simplemente seleccionamos un dispositivo con la potencia más adecuada, por ejemplo, 2.3 o 2.5 kW (es mejor redondear hasta tener un margen), pero las secciones deben ser contadas. Hagamos un cálculo de prueba: para baterías bimetálicas, una sección tiene alrededor de 160 a 180 vatios.

Pero tomamos el valor promedio: 170 W o 0,17 kW (la potencia de las secciones debe indicarse en el pasaporte técnico del fabricante). Entonces, necesitamos dividir la potencia total requerida para las instalaciones por 0.17 y en esta situación obtendremos 2.275 / 0.17? 13.38, y si este número se redondea, entonces obtenemos 14 piezas.

Sin embargo, puede haber una mayor pérdida de calor en el interior, por ejemplo, puede ser una habitación con balcón, que se usa periódicamente, luego la potencia total debe incrementarse en un 15-20% y lo mismo debe hacerse cuando se desea cerrar los radiadores con una parrilla decorativa o esconderse en un nicho. Es decir, con la misma área de 22.75 m.2, deberá multiplicar este número no por el 100%, sino por el 115% o el 120% y, a partir de esta cantidad, calcular el calentamiento del radiador.

Cálculo por volumen

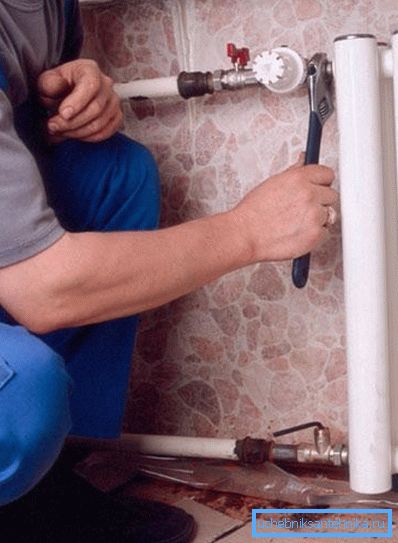

Trabajos de instalación. La foto

Pero si calcula la cantidad de secciones de radiadores para SNiP 2.04.05-91 *, en función de la capacidad cúbica de la sala, el principio de cálculo seguirá siendo aproximadamente el mismo, solo cambiarán los datos originales.

Entonces, para casas de paneles, una habitación cúbica requiere 41 W, pero si una casa o apartamento cumple con los estándares modernos de aislamiento, entonces 34 IT / m es suficiente3. Intentemos hacer cálculos con la misma área de 22.75 m2, solo la altura de los techos será de 3.0 m (superior a la estándar), así como con el mismo grosor de sección. (Ver también el artículo Cómo elegir radiadores de calefacción bimetálicos: características).

Por lo tanto, el volumen de la sala en este caso será de 3.5 * 6.5 * 3.0 = 68.25 m3, luego, en la sala de paneles necesitamos 68.25 * 41 = 2798.25 W o redondearlo hasta 2.8 kW. Entonces para esta sala necesitamos 2.8 / 0.17 × 16.47 o 17 rondas de ronda bimetal. Para una habitación bien calentada necesitará 68.25 * 34 = 2320.5 W, luego 2320.5 / 170 = 13.65 o 14 secciones están redondeadas.

Pero para calcular el número de radiadores, simplemente puede dividir las secciones por el número de ventanas, pero en cualquier caso, deben estar equipadas con dispositivos de calefacción, incluso si son de diferentes tamaños, para que las pérdidas de calor no aumenten.

Nota Debe decirse que también existen los cálculos más precisos, que tienen en cuenta no solo el área / volumen de la habitación y la capacidad de calor de la sección del radiador, sino también una serie de coeficientes diferentes. Esto incluye la temperatura específica que se necesita en esta habitación en particular, la tasa de acristalamiento de las ventanas (acristalamiento simple, doble o triple), el aislamiento térmico (débil, medio, alto), que coincide con el área de las ventanas y el piso, y así sucesivamente. Pero tales cálculos son necesarios para instalaciones especializadas, por ejemplo, para instalar un microclima en los almacenes de un museo o algún laboratorio.

Conclusión

No olvide que la potencia especificada por el fabricante para las secciones a menudo se toma de la temperatura máxima del refrigerante, por lo tanto, puede llamarse sobreestimada. Sobre esta base, el redondeo siempre se produce de manera importante, y en ocasiones, especialmente en regiones frías, se agrega una sección adicional.
