Cómo atar correctamente la caldera de calefacción.

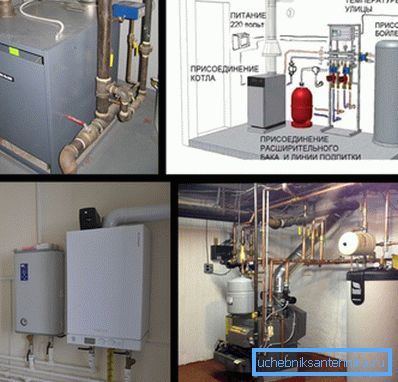

Una caldera no puede proporcionarle el calor en la habitación, por lo que es necesario hacerla flejado. Luego, el calor generado por él puede fluir a través de las tuberías hacia los dispositivos de calefacción, lo que lo dará a la atmósfera de las habitaciones. Se debe tener en cuenta que el esquema de tuberías puede variar según el tipo de caldera de calefacción utilizada en el sistema, su instalación y la disponibilidad de equipos adicionales. Por lo tanto, tenga en cuenta que no hay opciones universales.

Eligiendo pipas

Cada material tiene sus propias características que afectan su rendimiento. Al elegir los tubos para atar la sala de calderas, preste atención a sus propiedades de aislamiento térmico, qué dificultades pueden surgir durante la instalación y si el precio de los productos es el adecuado para usted.

Considera las soluciones más populares:

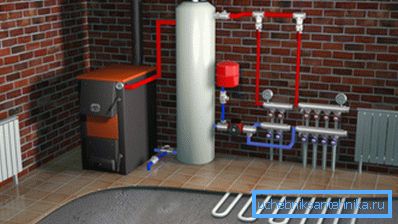

Caldera de combustible sólido

El diseño del equipo y su principio de funcionamiento afectan la conexión al sistema de calefacción. Cabe señalar que el flejado simultáneo de combustible sólido y caldera eléctrica tiene sus propios matices, que afectan su funcionamiento y rendimiento.

Consideremos con más detalle cómo se debe atar la caldera de combustible sólido con sus propias manos:

1. La temperatura de retorno no puede estar por debajo del "punto de rocío" o 55? С. De lo contrario habrá una gran cantidad de condensación. Recomendamos por este motivo hacer el flejado de una caldera de madera de doble circuito de combustible sólido con cobre, que es mucho mejor que el polipropileno. Tiene una mejor conductividad térmica, por lo que reducirá la cantidad de condensado.

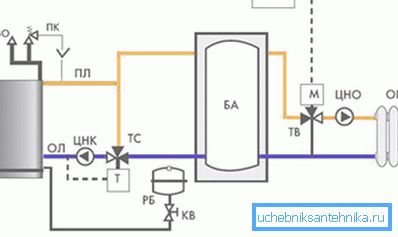

1. Si es necesario, puede conectar varias calderas a una red, lo que requerirá equipo adicional.. Por ejemplo, se necesitará un acumulador de calor para atar dos calderas de combustible sólido de madera. Este esquema se ha utilizado durante mucho tiempo en Occidente, lo que le permite ahorrar el exceso de calor en un tanque especial, parecido a un termo. Cuando la temperatura del refrigerante cae, el calor comienza a salir del tanque. También es necesario proporcionar en este caso dos válvulas: una termomezcla, un transportador de calor que evite el sobrecalentamiento y una subversiva. Aunque la instalación del acumulador de calor requerirá costos adicionales, al final, todas las inversiones se pagarán por sí mismas con bastante rapidez debido a la economía de combustible.

1. El uso para el flejado de tuberías de polipropileno es posible bajo ciertas condiciones.. Por ejemplo, deben ser resistentes al calor y reforzados, ya que el refrigerante siempre tendrá una temperatura de más de 60 ° C. Productos bien probados con fibra óptica con varilla de aluminio. Al mismo tiempo, las instrucciones de instalación no requieren, como es el caso del cobre, el uso de aislamiento eléctrico y un circuito de conexión a tierra.

Equipo de gas

En este caso, no hay soluciones listas para usar, ya que todo depende del uso del equipo de calentamiento de agua, así como del número de sistemas de calefacción individuales.

A continuación te ofrecemos las recomendaciones de los expertos:

1. Suelo radiante y radiadores. En este caso, la caldera de calefacción de gas se debe atar estrictamente con una aguja hidráulica o un distribuidor de distribución de agua. La caldera calienta el refrigerante, y el equipo de circulación instalado en su interior presuriza directamente en el área desde ella hasta el colector. Después de la flecha, se utilizan bombas de circulación adicionales para cada circuito de calefacción.

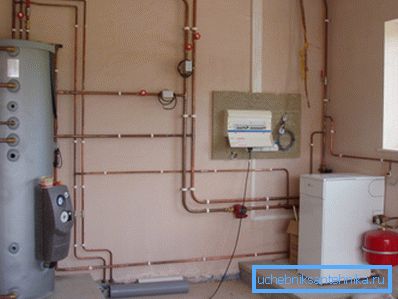

1. La unión del equipo de pared con tubos de cobre se realiza de acuerdo con la sección transversal calculada de la tubería. Lo mismo se aplica a los tubos de polipropileno. Pero, si para calentar 60 m2 de la carcasa, la sección transversal de un tubo de cobre es de 20 mm, el diámetro del polipropileno debe estar dentro de los 25–32 mm.
2. La instalación del tanque de acumulación es una innovación, pero hasta ahora no se ha generalizado. En este caso, se recomienda utilizarlo para atar la caldera de gas del piso en el caso de utilizar unidades de hierro fundido. Temen una fuerte disminución de la temperatura, y el acumulador de calor hace posible suavizar esos picos.

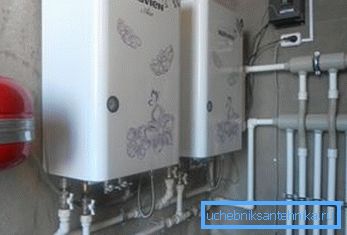

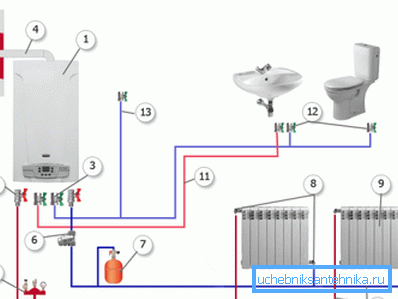

3. Para atar una caldera de gas montada con 2 circuitos, no se requiere equipo adicional. El diseño y tan totalmente equipado. Solo necesita conectar el dispositivo a los radiadores del sistema de calefacción de su hogar. Al atar una caldera de pared de gas con un solo lazo de polipropileno al sistema de calefacción en casa, el trabajo se lleva a cabo de una manera similar. Solo en este caso solo se tiene en cuenta el sistema de calefacción.

1. Para modelos al aire libre, generalmente se requiere la instalación de equipos adicionales. Por ejemplo, para el circuito dual se necesitarán bombas de circulación, filtros gruesos y finos, tanque de expansión. También puede ser necesario instalar flechas y flechas hidráulicas.

Consejo: si se conecta una caldera de gas de un solo ciclo de tipo volátil al sistema de calefacción, se debe instalar una derivación, que controlará la circulación del refrigerante, que no debe terminarse después de un corte de energía.

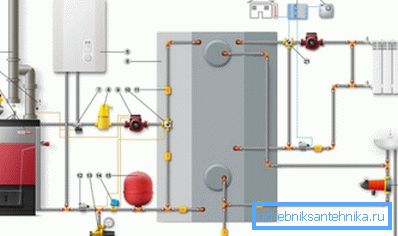

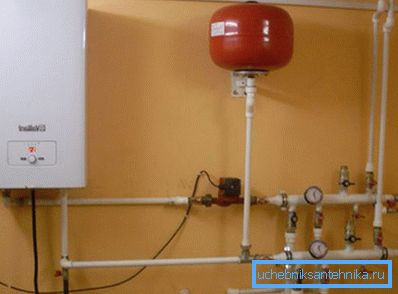

Caldera de leña-electricidad.

La unión del equipo se realiza de forma paralela y secuencial. Esto es necesario para garantizar un calentamiento continuo del refrigerante en el sistema.

Para hacer esto, haga lo siguiente:

1. La principal fuente de calor es una caldera de combustible sólido. Debe garantizar el calentamiento normal del refrigerante durante todo el día.
2. Al caer la noche y después de un quemado de combustible, la caldera eléctrica debería encenderse automáticamente, continuando calentando el refrigerante en el sistema hasta que la caldera principal comience a funcionar nuevamente.

Hay varias maneras de lograr esto, pero la principal es usar un eyector. En este caso, un requisito previo: la caldera debe instalarse en un ángulo pequeño, entonces no habrá circulación inversa del refrigerante.

Consejo: se puede utilizar el mismo método para atar el calentamiento de la caldera de pellets.

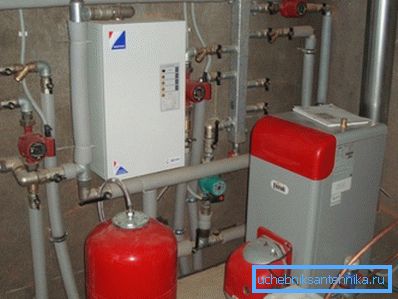

Caldera diesel

En este caso, se requiere equipo adicional para garantizar la circulación estable del refrigerante y el funcionamiento normal del sistema de calefacción:

• tanque de expansión;
• bomba de circulación - puesta en la línea de retorno;
• colector de agua: es necesario si la caldera está diseñada para calentar un área grande, varios pisos o diferentes circuitos de calefacción.

Consejo: al atar el tanque de combustible, tenga en cuenta la instalación de la bomba de combustible y el tanque de almacenamiento.

Es posible conectar una caldera de combustible sólido y diesel en un circuito, recolectándola en serie. La principal fuente de calor es el equipo de combustible sólido, cuando la intensidad del calentamiento del refrigerante comienza a disminuir, el calentador de diesel se activa.

Los últimos modelos están equipados con toda la automatización necesaria, por lo que con la configuración correcta, la intervención en el proceso del operador será mínima. Antes de la instalación, es necesario realizar un cálculo preliminar de la tubería del equipo con un acumulador de calor.

Conclusión

El funcionamiento de cualquier sistema de calefacción para una instalación doméstica o industrial depende de la correcta sujeción de la fuente de calor, en este caso, la caldera de calefacción. No hay esquemas universales, por lo que en cada caso es necesario realizar un cálculo preliminar.

Es necesario tener en cuenta el número de circuitos de calefacción, la instalación de la caldera, en el suelo o en la pared, así como otros factores. Si tiene dudas de sí mismo, es mejor buscar la ayuda de los técnicos de calefacción. El video en el artículo lo ayudará a encontrar información adicional sobre este tema.
