Clasificación de los sistemas de calefacción: de lo habitual

El tema de este artículo es la clasificación de los sistemas de calefacción para varios edificios. Investigamos las fuentes de energía térmica utilizadas en ellos, los métodos de transferencia de calor, las configuraciones de movimiento de refrigerantes y el cableado de los dispositivos de calefacción.

Así que ve

Fuente de calor

En este rol puede ser:

• Gas. Calderas de calefacción de gas proporcionan el mínimo costo de la energía térmica. Donde no haya tuberías de gas, se pueden usar recipientes de gas o cilindros.

Sin embargo: en este caso, el precio de un kilovatio-hora de calor aumentará notablemente.

• Leña y carbon. Las calderas de combustible sólido para estas fuentes de energía generalmente están unificadas. Su principal inconveniente es la limitada autonomía del trabajo: la colocación del combustible y la limpieza del cenicero se requieren varias veces al día.

Sin embargo, los generadores de gas y las calderas de combustión superior pueden aumentar un poco el espacio entre las almohadillas.

• Pellets. Las calderas de pellets con contenedores y dispensadores pueden alcanzar autonomía en pocos días.

• Solarium. Aquí, la autonomía ya está calculada en semanas; Las desventajas incluyen un alto nivel de ruido del equipo y la necesidad de una gran capacidad de combustible diesel.

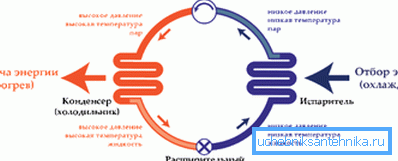

• Electricidad. Junto con los dispositivos de calentamiento directo, las bombas de calor lo utilizan, que utiliza electricidad para transferir calor de un ambiente relativamente frío (aire, agua o suelo) a una habitación más cálida.

Aquí hay una estimación aproximada de los costos para diferentes fuentes.

Fuente central y calefacción distribuida.

El esquema más común con una fuente de calor centralizada (caldera o estufa), dispositivos de calefacción periféricos y tuberías para el transporte de calor. Sin embargo, junto con ellos, también se utilizan sistemas de calefacción distribuidos.

Ejemplos?

• Suelo radiante eléctrico con termostatos independientes.
• Convectores eléctricos colocados en cada habitación.

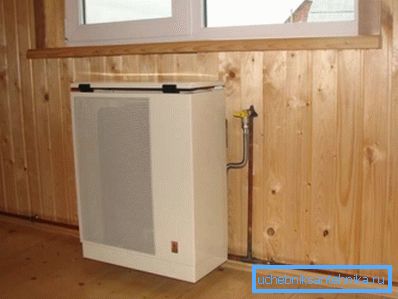

• Convector de gas con distribución de gas en toda la vivienda.

• Emisores de infrarrojos de potencia independientes.
• La calefacción es aire acondicionado con sistema de split privado en cada habitación.

Método de transferencia de calor

La transferencia de energía térmica se puede hacer de varias maneras.

Portador de calor

En esta capacidad, se utiliza agua o sus mezclas con etileno y propilenglicol, que se congelan a temperaturas más bajas. La alta capacidad térmica de los fluidos de transferencia de calor hace posible prescindir de una red de sección transversal relativamente pequeña.

El aire

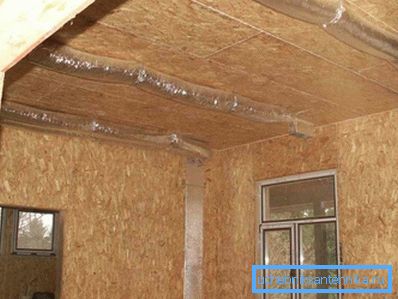

El calentamiento del aire significa que la fuente de calor calienta directamente el aire que ingresa a la habitación. Los sistemas de calefacción de aire se combinan a menudo con la ventilación. La principal desventaja de la decisión que influye en su popularidad es la necesidad de instalar conductos de aire de sección transversal grande: sin perjuicio del acabado, esto se puede hacer solo en la etapa de construcción.

Vapor

Los sistemas de calefacción con vapor sobrecalentado con una temperatura de 200-400 grados en nuestro tiempo se utilizan exclusivamente en instalaciones industriales. Son convenientes porque, debido a la alta temperatura de los calentadores, aseguran sus dimensiones mínimas con altos valores de salida de calor. La falta de vapor es un grave peligro para los habitantes de locales climatizados en caso de accidentes.

Radiación infrarroja

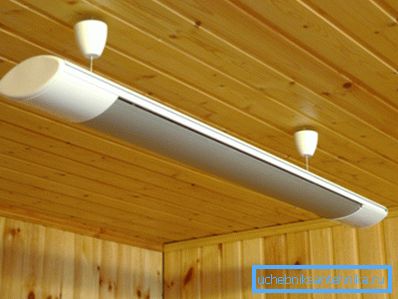

Los denominados calentadores infrarrojos transmiten una parte sustancial del calor no al aire que los rodea, sino directamente a los objetos y personas circundantes a través de la radiación infrarroja, que se encuentra fuera de la parte visible del espectro.

El uso de emisores de infrarrojos se justifica económicamente, en primer lugar, porque reduce la comodidad mínima de la temperatura ambiente. Debido al calentamiento directo de la piel en áreas abiertas del cuerpo, la zona de confort subjetivo comienza desde + 15-16С.

Convección y calefacción por suelo radiante.

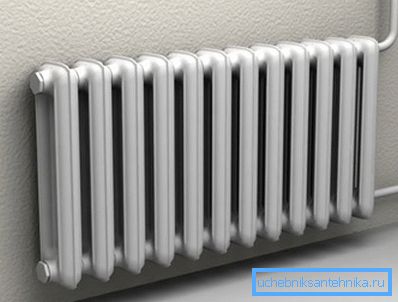

Lo habitual para nosotros desde la infancia, el esquema de calentar una habitación con fuentes puntuales de calor con una temperatura relativamente alta (radiadores, convectores, registros, etc.) se denomina convección. Cada calentador genera un flujo de convección; Estas corrientes agitan el aire en la habitación.

El principal problema del calentamiento por convección es que las temperaturas en una habitación con calefacción están distribuidas de manera muy desigual.

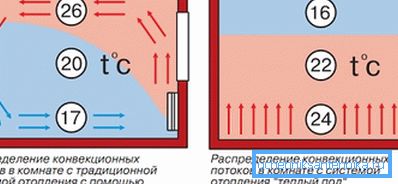

No solo eso: también se distribuyen de forma ineficiente. Bajo el techo, la temperatura es de 5 a 8 grados más alta que en el nivel de crecimiento humano. ¿Pasas mucho tiempo en el techo?

Uno de los efectos secundarios del sobrecalentamiento del aire cerca del techo es un fuerte aumento de las fugas de calor a través del techo. Las pérdidas de calor son directamente proporcionales a la temperatura delta entre los lados de la envoltura del edificio.

Una alternativa a la calefacción por convección es un suelo caliente. La superficie del piso se calienta a una temperatura de 25-35 grados con un cable, un calentador de película o una tubería con agua.

Como resultado:

• La temperatura es máxima precisamente donde hay una necesidad, a nivel del piso.

• Una cortina térmica que evita la congelación de las paredes se forma alrededor de todo el perímetro de la habitación.
• Al reducir la temperatura media en la habitación se obtiene un importante ahorro energético.

Calentamiento de agua

En el caso del uso de un líquido refrigerante, la clasificación del sistema de calefacción es posible por varios otros parámetros.

Central y autónomo

En los sistemas DH, la fuente de calor es CHP o sala de calderas. Transportador de calor - agua técnica - se transporta a lo largo de líneas de calefacción; la circulación en circuitos separados está asegurada por la diferencia entre las roscas de alimentación y de retroceso.

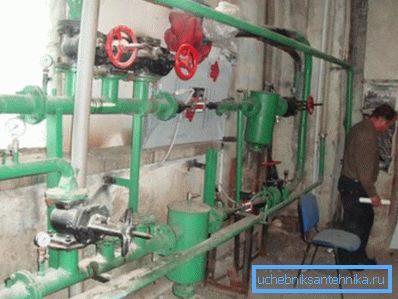

La función de la unión entre la carretera y el sistema de calefacción del edificio es realizada por el nodo del ascensor.

En ella

• Diferencial entre hilos está nivelado. En la pista alcanza 3-6 kgf / cm2; al mismo tiempo, para una circulación estable de un circuito de un tamaño razonable, una caída de 0.2 kgf / cm2 es suficiente.
• Se garantiza la participación de parte del volumen de refrigerante desde el circuito de retorno hasta la recirculación. Por lo tanto, se reduce la variación de la temperatura entre el más cercano al nodo del ascensor y el más alejado de los dispositivos de calefacción.
• El modo de funcionamiento del sistema de suministro de agua caliente (suministro de agua caliente) está regulado. Dependiendo de la temperatura de suministro, el ACS se alimenta desde una rosca directa o inversa.

En el caso de un sistema autónomo, se trata de un circuito cerrado lleno de un portador de calor de volumen constante y no conectado con objetos externos. No se toma agua caliente del circuito.

Estimulacion de circulacion

En el sistema DH, el refrigerante es impulsado por un diferencial entre las roscas. ¿Y qué pasa con los circuitos autónomos?

Hay dos opciones posibles.

1. En un sistema con circulación forzada, se proporciona mediante una bomba de circulación: un dispositivo de potencia relativamente baja, a menudo con la capacidad de ajustar la capacidad de forma gradual o sin problemas.

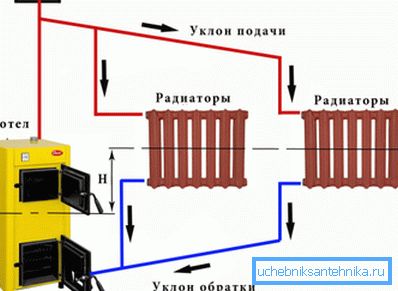

2. Los sistemas gravitacionales funcionan debido a la diferencia de densidad entre el refrigerante caliente y el frío. Desde la caldera, se eleva a lo largo del llamado colector de aceleración y regresa lentamente a través de los radiadores, liberando calor en el camino.

Útil: es fácil actualizar el sistema gravitatorio para acelerar la circulación en él instalando una bomba de circulación en el circuito con sus propias manos. La instrucción es bastante simple: el llenado se rompe por una válvula o una válvula de retención, a cada lado de los cuales se hacen inserciones a la bomba. Las barras laterales están equipadas con un sumidero en frente de la bomba y un par de válvulas de cierre.

Sistemas de uno y dos tubos.

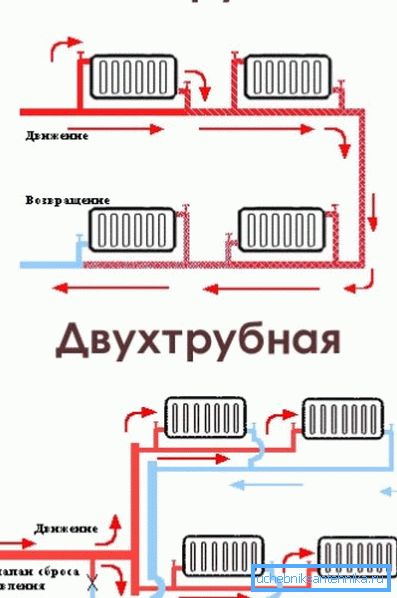

La disposición del refrigerante a los dispositivos de calefacción puede ser de una tubería y de dos tuberías. En el primer caso, el radiador rompe el único relleno o, más racionalmente, corta paralelo a él. En el segundo, cada calentador es un puente entre los tubos de suministro y retorno.

Un punto importante: en el segundo caso, el sistema requiere un equilibrio obligatorio: establecer la permeabilidad de las baterías mediante válvulas reguladoras. Sin él, los radiadores alejados de la caldera simplemente no funcionarán.

Vertical y horizontal

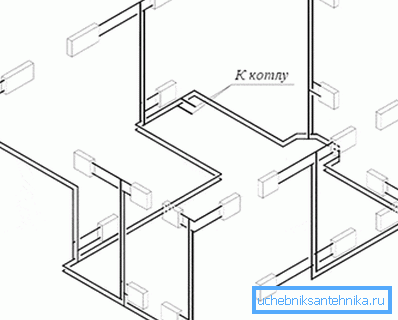

Un sistema horizontal típico es Leningradka, un anillo de un solo tubo alrededor del perímetro de una casa con baterías incrustadas paralelas a él. El soporte de calefacción en un edificio de apartamentos es como típico vertical. Como puede imaginar, a menudo se combinan: por ejemplo, en el mismo edificio de apartamentos con un soporte vertical al lado del embotellado horizontal.

Pasando y callejones sin salida.

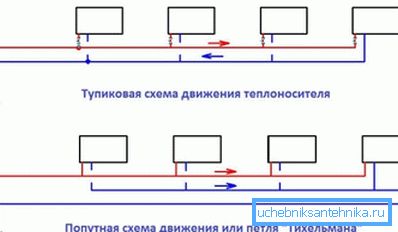

Si el refrigerante de la salida de la caldera a la entrada no cambia la dirección del movimiento a la opuesta, se trata de un sistema de paso. Si cambia - punto muerto.

Embotellado superior e inferior

En edificios de apartamentos, puede encontrar dos tipos de elevadores de cableado.

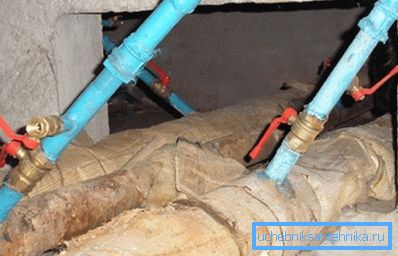

• El relleno inferior significa que los flujos de suministro y retorno están en el sótano. Las bandas se conectan en pares con un puente en el ático o en el piso superior. Cada par de elevadores cortocircuita las tuberías de suministro y retorno.

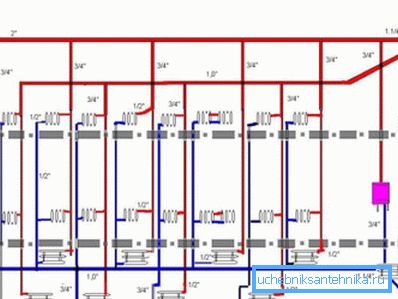

• En el caso del relleno superior, la alimentación se traslada al ático y está equipado con un tanque de recogida de aire. Cada elevador debe cerrarse en dos puntos; pero cuando inicia el sistema, hay un orden de magnitud menos problemas: no necesita purgar el aire en cada par de elevadores, sino solo en un solo tanque.

Radiadores de conexión

Los calentadores seccionales pueden conectarse a las líneas de suministro de varias maneras.

• La conexión lateral es más ventajosa en términos de estética. Sin embargo, con una gran longitud del dispositivo, las secciones exteriores serán notablemente más frías que las primeras del forro.

• La conexión diagonal permitirá que la batería se caliente a lo largo de toda su longitud.

Consejo: para conectar con el embotellamiento de la izquierda, no utilice un barrido, sino un estadounidense. Simplificará significativamente el desmontaje y la instalación del radiador.

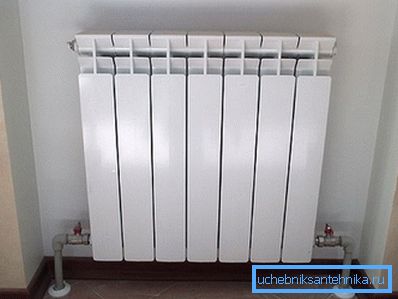

• Finalmente, el esquema de abajo hacia abajo no solo calentará el radiador de manera uniforme, sino que también lo liberará de la necesidad de enjuagar. La circulación continua a través del colector inferior no permitirá que se sedimente. La desventaja de tal conexión es la necesidad de suministrar al tapón superior una válvula Mayevsky y de purgar el aire en cada arranque.

Conclusión

Esperamos que nuestra comprensión de la teoría, aunque algo superficial, sea útil para el lector. Como de costumbre, el video adjunto le ofrecerá material adicional.
