Chimeneas de calefacción. esquema de calefacción. variedades

Algunos propietarios de casas de campo en lugar de calderas utilitarias y poco estéticas, que calientan el refrigerante, prefieren métodos alternativos de calefacción. La creciente popularidad se gana con una chimenea para calentar la casa.

Además del confort creado por una llama abierta, estos dispositivos pueden calentar el aire del sistema de ductos o el agua de los radiadores de manera bastante efectiva. Las instrucciones para organizar dicha red climática se dan a continuación.

Esquema de calefacción general

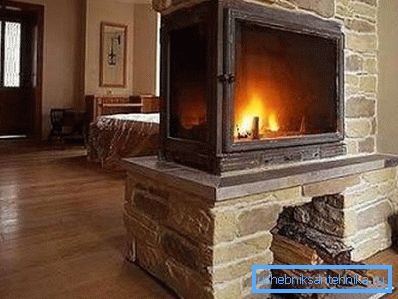

A pesar de la gran cantidad de equipos climáticos diferentes, las chimeneas para la calefacción del hogar no pierden su popularidad. Además, gracias a las mejoras técnicas, este diseño se ha convertido no solo en un elemento exclusivo del diseño de la habitación, sino también en una forma eficaz de calentar todos los locales de una vivienda.

La chimenea de calefacción puede elevar la temperatura del aire no solo en la habitación donde está instalada, sino también en las vecinas (incluso si la casa tiene un ático o un segundo piso).

Para resolver este problema, usa unidades que te permitan organizar:

• calentamiento de aire - el aire caliente a través de conductos de aire especialmente equipados entra en otras habitaciones;
• calentamiento de agua - el fuego abierto calienta el refrigerante en un tanque o bobina especial, después de lo cual el líquido se transporta a través de las tuberías a los radiadores de la calefacción (como en el esquema de calefacción clásico).

Presta atencion Si planea instalar una estufa en la parte superior de la chimenea, incluso puede usarse para cocinar. No olvide en este caso cuidar la ventilación de alta calidad, de lo contrario, el olor a pescado frito o carne se propagará por toda la casa.

Detengámonos más detalladamente en qué chimeneas de calefacción se utilizan actualmente.

Variedades de dispositivos

Con estufa abierta

Hablando de calefacción y chimeneas, es recomendable comenzar con las opciones clásicas: diseños con un hogar abierto. Durante mucho tiempo han servido como fuente de calor, pero ahora la falta de tal solución es obvia: el dispositivo no podrá calentar ni siquiera un área promedio de la habitación, por no mencionar las vecinas.

Esto se debe a la extremadamente baja eficiencia. La calefacción doméstica se realiza mediante una chimenea con un hogar abierto, por lo que debe prepararse para el hecho de que más del 80% de la energía térmica se evapora en la chimenea y solo el 20% se utiliza para calentar.

Además, mantener una llama en chimeneas abiertas requerirá el doble de combustible (el precio es lo suficientemente alto) que para los calentadores con una caja de fuego cerrada. También en la sala donde está instalada la unidad, es necesario garantizar el flujo de la cantidad necesaria de aire fresco, que está involucrado en el proceso de combustión.

No te olvides de las reglas de seguridad contra incendios.

La instrucción relevante dice lo siguiente:

1. No se puede dejar la llama destacada en el horno durante mucho tiempo (por la noche o durante la ausencia de los propietarios en la casa).
2. El piso cerca del dispositivo de calefacción debe cubrirse con un material incombustible (especialmente si se usan chimeneas de leña para calentar, de las cuales la ceniza que arde puede caerse si se maneja con cuidado).

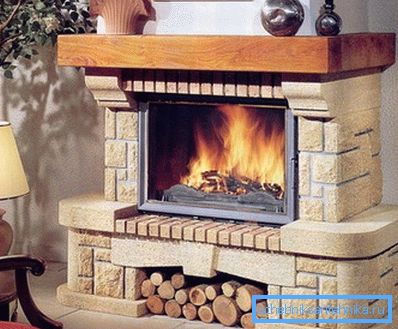

Con caja de fuego cerrada.

Tales chimeneas para la calefacción del hogar tienen algunas ventajas:

1. Alta eficiencia. Más de las tres cuartas partes de la energía térmica generada por la combustión del combustible se utiliza de manera efectiva.
2. Puede usarse como fuente de calor adicional o de respaldo en la casa.
3. Las cámaras del horno están hechas de material de alta resistencia con alta inercia térmica. Soportan perfectamente las fuertes fluctuaciones de temperatura, resisten la corrosión y calientan persistentemente la habitación después del final del proceso de quema de madera.
4. En el exterior, la cámara de combustión está protegida por un vidrio resistente al calor que puede soportar el calor hasta + 800 grados Celsius. Está montado de modo que es conveniente cargar el combustible en la chimenea.

Presta atencion La calefacción de la chimenea en el hogar debe permitir la producción de aproximadamente 1 kW de potencia térmica por cada 4 m 2 de espacio. Además, el área de la habitación donde está instalado el calentador debe ser de al menos 45 m 2.

Teniendo en cuenta que el oxígeno es necesario para mantener el fuego, es necesario equipar una ventilación productiva en la habitación. El volumen de entrada se calcula de la siguiente manera: para generar 1 kW de calor, se necesitan 10 m3 de aire

Es decir, si la chimenea genera 5 kW de calor, el conducto con un ventilador debe proporcionar una entrada de 50 m3.

La gran ventaja de las estructuras consideradas con una cámara de combustión cerrada es que, al instalar equipos adicionales, pueden calentar el aire no solo en la habitación donde se instalan, sino también en las habitaciones vecinas. Y usted puede construir todo con sus propias manos, sin atraer a especialistas costosos.

Diseño de calefacción con chimenea.

Antes de calentar la casa con una chimenea, debe comprender cuidadosamente los principios de funcionamiento y las características de diseño de la versión clásica de la unidad descrita.

Entonces, ¿cuál es la chimenea habitual:

1. El elemento principal es la caja de fuego, sobre ella hay una chimenea a través de la cual se eliminan los productos de combustión dañinos para los humanos. El área de su sección transversal debe ser al menos el 10% del área de la cámara de combustión. En este caso, la chimenea galvanizada clásica debe conectarse al canal de salida de humos de la chimenea a una distancia de al menos 5 metros.

1. El lugar de la unión entre la tubería y la cámara misma, donde tiene lugar la combustión de la leña, está equipado con una puerta corredera o con bisagras. Ayudará a mantener el calor acumulado y será útil para limpiar los canales de salida del carbón depositado allí.
2. Al construir una casa, es importante proporcionar una base adicional para la instalación de la unidad, ya que el peso promedio de la estructura es de aproximadamente media tonelada. Si va a arreglar una chimenea de calefacción de una casa de campo que ya se ha construido, tenga cuidado de fortalecer los elementos estructurales individuales de este último.

El calentamiento de las habitaciones adyacentes se realiza de acuerdo con dos esquemas principales:

• aire caliente circulante;
• Con calentamiento del fluido de transferencia de calor, que luego se distribuye a los radiadores.

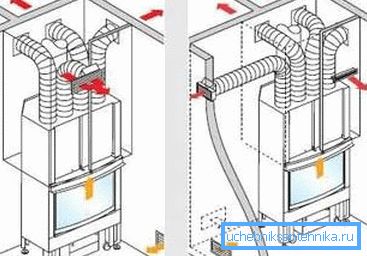

Chimenea de aire caliente

En este caso, la chimenea está diseñada y construida para que haya espacio para la circulación de aire entre la caja de fuego de acero o hierro fundido y la superficie exterior del calentador. Este último, cuando se calienta, se distribuye a otras habitaciones de la casa por medio de conductos de aire especialmente instalados e interconectados.

Se pueden montar como cerradas (en las paredes o en el ático), y de forma abierta. El material será de tubos de acero galvanizado o aluminio.

La circulación de masas de aire se puede organizar:

1. De forma natural. En este caso, el movimiento del aire es provisto por la diferencia en su temperatura y densidad. La ventaja es la no volatilidad completa del sistema de calefacción. La desventaja es la baja productividad y la incapacidad de organizar, por lo tanto, el calentamiento de una estructura de área grande.
2. Por la fuerza En este caso, use una variedad de ventiladores y turbinas que funcionan con electricidad. Recuerde que el aire todavía circulará en un circuito cerrado, ya que la cerca de masas de aire de la calle en el invierno es indeseable debido a su baja temperatura.

Presta atencion Si el área de las habitaciones es grande, o la longitud de los conductos de aire supera los 3 metros, o si la casa tiene muchas habitaciones separadas, es necesario usar solo calefacción con ventilación forzada.

Típicamente, tal esquema de calefacción se diseña y construye durante la construcción de la casa. De lo contrario, sería muy problemático hacer conductos de aire y complacerlos estéticamente en las habitaciones.

La red de calefacción descrita anteriormente es bastante efectiva. Incluso puede calentar amplias casas de campo. Otra ventaja es la ausencia de refrigerante, que, después de detener el suministro de calor, podría congelarse.

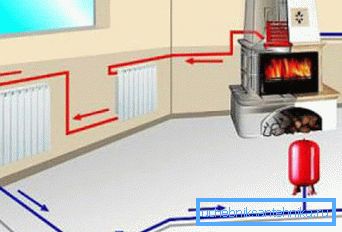

Chimenea de agua caliente

El horno de esta unidad consta de dos capas, entre las cuales circula el fluido de transferencia de calor. Posteriormente, el agua o el anticongelante se envían a través de tuberías a los radiadores, donde se produce el intercambio de calor entre el agua y el aire en la habitación.

La ventaja de este sistema es que puede proporcionar calor a los residentes de la casa de campo, pero también agua caliente para las necesidades domésticas. Para hacer esto, necesita instalar en la parte superior del calentador un recipiente especial del volumen requerido o una bobina con circulación forzada.

El control de potencia del equipo también se puede hacer de diferentes maneras:

• manualmente: al aumentar o disminuir el flujo de aire que ingresa al horno (para este propósito, se utilizan válvulas especiales);
• Automáticamente: aquí entran en funcionamiento los termostatos, de los cuales depende la intensidad de las bombas que bombean el refrigerante.

Al decidir sobre el uso de una chimenea con un circuito de agua como la principal fuente de calor, debe recordar los siguientes matices:

1. La chimenea calienta rápidamente las habitaciones de la casa, pero también se enfría rápidamente después de que se apaga el fuego. Por lo tanto, es mejor usarlo para calentar cabañas y cabañas que no están diseñadas para vivir todo el año (en este caso, tenga cuidado de llenar las tuberías sin anticongelante, ni agua, sino anticongelante).
2. Las tuberías a través de las cuales fluye el refrigerante no deben tener más de 10 a 15 mm de diámetro, de lo contrario, se producirán grandes pérdidas de calor.

Pros y contras de la calefacción de la chimenea

Los aspectos positivos del uso de chimeneas como la principal fuente de calor incluyen:

• la velocidad para calentar los locales de la casa (lleva mucho menos tiempo que usar una caldera tradicional con un fluido de transferencia de calor);
• no volatilidad total (con la excepción de los sistemas con circulación de aire forzado y fluido de transferencia de calor; en este caso, las bombas necesitarán electricidad);
• no es necesario asignar una habitación separada para la instalación de la caldera;

• costo de equipo asequible;
• Cualidades estéticas: la chimenea no solo calienta, sino que también adorna la habitación de manera efectiva;
• la oportunidad no solo para calentar la construcción de la casa, sino también para tener agua caliente, así como para cocinar alimentos en una estufa especialmente instalada.

Las desventajas incluyen la necesidad de almacenar una gran cantidad de leña, así como la dificultad de limpiar la cámara de combustión de las cenizas.

Características del diseño de las chimeneas.

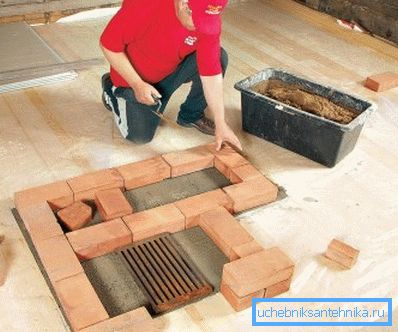

Independientemente de si diseña la chimenea usted mismo o si ha confiado este trabajo responsable a un profesional, debe asegurarse de que durante su construcción se cumplan las siguientes reglas:

1. La chimenea debe montarse sobre una base sólida de hormigón armado, ladrillo o bloque de cemento.

1. La instalación del circuito para calentar el aire o el agua se realiza después de que la cámara de fuego esté firmemente fijada.
2. Los conductos de aire para la calefacción de espacios se deben colocar en todas las habitaciones (incluso en el ático o ático). Para hacer que las tuberías se vean más agradables estéticamente, se pueden disfrazar con láminas de yeso. No olvide tomar medidas de aislamiento térmico y protección contra incendios.

1. El nodo principal del sistema de aire con circulación forzada es deseable para colocarlo en la habitación trasera, ya que el ruido de los ventiladores en funcionamiento puede causar inconvenientes y causar molestias.

Medidas de seguridad en el funcionamiento de chimeneas.

Para evitar lesiones, quemaduras e incendios, cuando use calentadores de chimenea, debe seguir estas reglas:

• no puede cocinar los alimentos directamente en el horno o de otra manera usarlos para otro propósito que no sea el previsto;
• No llene el combustible quemado con agua, ya que esto puede causar grietas en la cámara de combustión;
• no coloque otras cosas sobre las superficies de la chimenea, especialmente aquellas que pueden ser encendidas por el calor;
• no limpie la cámara de combustión y el cenicero de los restos de combustible sin quemar hasta que la unidad esté completamente enfriada;
• no utilice la chimenea cuando detecte un mal funcionamiento de la cámara de combustión;
• Los niños pequeños no deben dejarse cerca de una chimenea que funcione o caliente sin la supervisión de un adulto.

Conclusión

Chimeneas: una de las formas más antiguas de calentar una casa. Sin embargo, al utilizar equipo adicional incorporado, puede brindar confort y calidez en toda la casa.

Lo principal es realizar correctamente todos los cálculos de ingeniería y trabajos de construcción. Puedes aprender más sobre esto en el siguiente video. Y si tiene alguna pregunta, pregúnteles en los comentarios, estaremos encantados de ayudarle con el problema.
