Casa privada de diseño de calefacción - los principales

El dispositivo de calentamiento de la casa se puede dividir en 2 partes: teórico: se realizan los cálculos necesarios y, de acuerdo con los planos terminados, el cableado se realiza en los pisos y el flejado de la caldera. Dada la importancia de una correcta selección de componentes, el artículo se centra en la parte teórica.

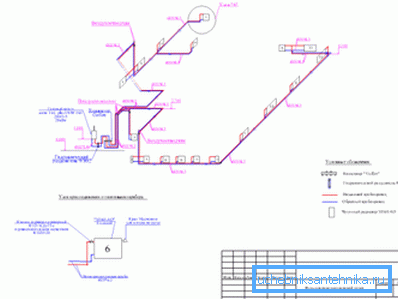

Diseño del sistema de calefacción

Diseñar la calefacción del hogar dentro de los límites de la ciudad permite recorrer el camino más simple y organizar la calefacción centralizada. En este caso, es suficiente simplemente determinar la longitud y el diámetro de los tubos, así como seleccionar el tamaño deseado del radiador. Los costos en este caso serán mínimos, ya que no tiene que gastar dinero en la caldera o en la bomba de circulación.

Será un poco más difícil realizar la misma tarea, pero para una casa de campo. Con una probabilidad del 99.9%, no hay calefacción centralizada fuera de la ciudad, en el mejor de los casos, se suministra electricidad y gas a la casa. En este caso, el diseño de los sistemas de calefacción para una casa de campo también incluirá la selección de la potencia de la caldera.

A la salida, debemos obtener datos específicos sobre:

• potencia mínima de la caldera;
• material, longitud y diámetro de las tuberías;
• el número de radiadores y su área;
• Bomba de circulación para calefacción.

Disposiciones generales para el diseño de calefacción de viviendas.

Analicemos el diseño del sistema de calefacción de una casa de campo; en este caso, es necesario determinar la potencia mínima de la caldera que es suficiente para calentar la casa. El cálculo se basa en el hecho de que la pérdida de calor a través de la envolvente del edificio debe compensarse con la entrada de calor de la caldera.

En el caso General, el cálculo se realiza según la fórmula.

Donde

• Q - pérdida de calor, W;
• S es el área de la envoltura del edificio (techo, pared);
• ?T - diferencia de temperatura en la calle y dentro de la casa? C;
• ? - coeficiente de conductividad térmica, valor de referencia, W / m •? C;
• V - espesor de la envoltura del edificio, m.

Presta atencion Si no desea molestarse con el método estándar de cálculo, siempre puede usar las calculadoras en línea. Por supuesto, la precisión del cálculo se verá afectada, pero, como muestra la práctica, para la selección de la caldera será suficiente.

En principio, cuando se realiza el diseño de la calefacción de un edificio residencial, es necesario tener en cuenta factores tales como:

• orientación de la casa;
• zona climática
• la dirección y la fuerza de los vientos dominantes durante la temporada de calefacción;
• Tipo de aislamiento de la casa, ventanas de doble acristalamiento instaladas, etc.

Método de cálculo simplificado

El diseño de un sistema de calefacción para una casa también se puede llevar a cabo utilizando un método más simple. Muy a menudo utilizan la adicción simple, según la cual 1 m² El área da una pérdida de calor de unos 100 vatios por hora. La dependencia dada es válida para áreas con un clima templado.

Al calcular se recomienda utilizar una serie de factores de refinamiento:

• si la altura del techo difiere de 3 metros, entonces se ingresa un factor de corrección h / 3, donde h es la altura del techo;
• Para las habitaciones de la esquina, la pérdida de calor aumenta en un 80%, un factor de 1.8;
• si el número de ventanas excede de 1, entonces el factor de corrección es 1.8;

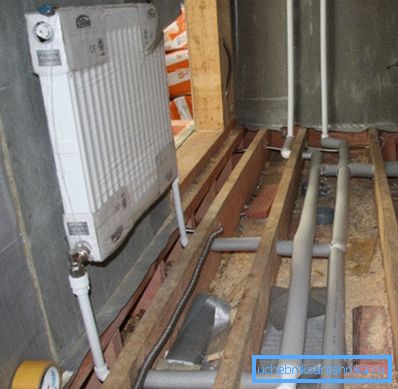

• El método de conexión del radiador también se tiene en cuenta. Si se usa una conexión inferior, la batería se calentará un poco peor, por lo que se introduce un factor de corrección de 1.1;

• para el seguro, el resultado obtenido se puede aumentar en aproximadamente un 15-20% para que la calefacción tenga un margen de seguridad en caso de heladas severas, el coeficiente es 1.2.

Cuando el cálculo se realiza a mano, el resultado es comparable en precisión con las recomendaciones de los fabricantes de calderas. Considere un pequeño ejemplo de cálculo: necesita determinar la capacidad de la caldera, suficiente para calentar una casa con un área total de 160 m² Techos de 2,9 m.

Procedimiento de cálculo:

• Determinamos la pérdida de calor por separado para las habitaciones con los coeficientes especificados.. Pérdida de calor Q = 160 • 0.1 • 1.2 • 2.9 / 3.0 = 18.56? 19 kW;

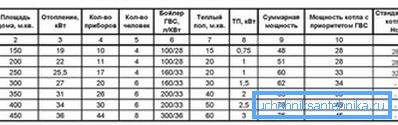

• Compare con la potencia de caldera recomendada promedio dependiendo del área. Se puede ver que los resultados fueron bastante cercanos. Ahora puede elegir un modelo específico de caldera eléctrica, de gas o de combustible sólido que se centre en la energía. Puede comprar un modelo con un pequeño margen de potencia, el precio de las calderas con una diferencia de un par de kilovatios no es muy diferente.

Selección de radiadores

Una batería es solo un “intermediario” que es responsable de la transferencia de calor de la caldera. Está claro que la superficie de calentamiento de la habitación está fuertemente influenciada por el área de superficie del radiador. Por lo tanto, es necesaria una determinación preliminar del número requerido de secciones.

El fabricante de cada modelo de radiadores está obligado a indicar la potencia térmica: cuánto calor dará 1 sección cuando se llene con refrigerante. Al conocer la pérdida de calor en la habitación, puede determinar fácilmente el número requerido de secciones del radiador.

Las instrucciones para contar el número requerido de secciones se verán así:

• Determinar la pérdida de calor en la habitación. Por ejemplo, para un área de 25 m.² con techos de 2.9 m, la pérdida de calor será Q = 25 • 0.1 • 1.2 • 2.9 / 3.0 = 2.9 kW;

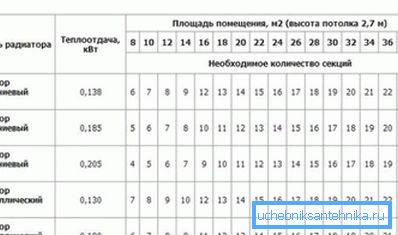

• La sección de potencia depende del tipo de radiador, por ejemplo, para una batería de aluminio A500, es 0.185 kW;
• determina el número requerido de secciones N = 2.9 / 0.185 = 15.67? 16.0 uds. El resultado también está cerca de los valores recomendados por los fabricantes de baterías.

Presta atencion Al instalar radiadores, no se recomienda cerrarlos con cortinas, ya que esto reducirá la transferencia de calor.

Sobre tuberías de calefacción y bomba de circulación.

El diámetro de la tubería debe ser suficiente para que el refrigerante circule sin problemas a una velocidad dada a lo largo del circuito de calefacción. Por lo general, simplemente seleccione los valores promedio recomendados según la sección del circuito de calefacción. Para los elevadores, se utilizan diámetros de hasta 50 mm, para la colocación en pisos, menos.

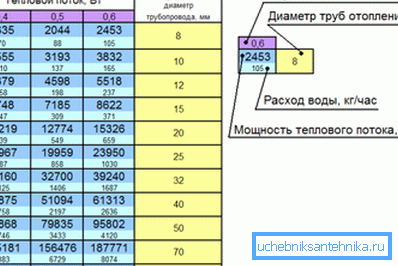

Al diseñar una casa de campo, la calefacción se realiza de forma independiente, puede utilizar los valores que figuran en la tabla.

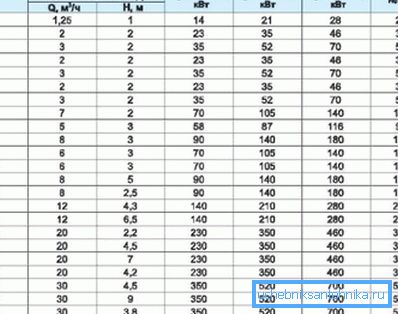

En cuanto a la bomba de circulación, se selecciona mediante 2 indicadores:

• velocidad de alimentación
• presión en la cabeza

La presentación mínima requerida está determinada por la fórmula.

en esta formula

• Q - suministro de calor, kW;
• ?¿T es la diferencia de temperatura entre la tubería de suministro y el retorno?

La cabeza requerida está determinada por la siguiente relación

donde

• R - reducción de la presión debido a la fricción en secciones rectas, Pa / m;
• l - longitud del tubo hasta la batería más alejada, m
• ?Z es la suma de las resistencias locales.

Presta atencion Al seleccionar una bomba, debe elegir un modelo cuyas características estén lo más cerca posible de los valores obtenidos durante el cálculo.

Resumiendo

El diseño de calefacción no es tan difícil como puede parecer a primera vista. Incluso una persona que esté superficialmente familiarizada con el marco regulatorio y los métodos de cálculo puede hacer frente a esto. Para garantizar el calor en la casa, solo necesita cumplir con las recomendaciones propuestas.

En el video, el diseño del sistema de calefacción se considera con más detalle.
