Características de los radiadores de calefacción de
El peso y las dimensiones de los radiadores de hierro fundido de la calefacción dependerán principalmente del número de secciones en un dispositivo, pero estas mismas secciones también pueden diferir radicalmente entre sí, ya que son uno, dos o tres canales.
Pero, a pesar del volumen, las baterías de hierro fundido tienen una gran demanda de sistemas de agua de calefacción centralizada, ya que se corresponden completamente con los parámetros necesarios para la transferencia de calor y la durabilidad ante cualquier posible salto en la presión del transportador de calor.

Se trata de estos dispositivos, conocidos, probablemente, de todos los ciudadanos de Rusia que hayan alcanzado la era consciente, y esto se discutirá, y también le mostraremos un video en este artículo.

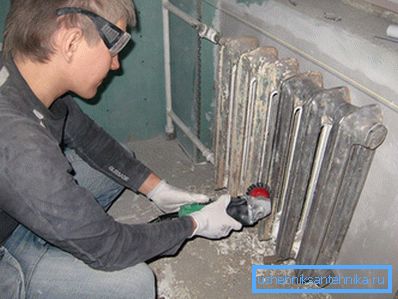

Radiadores de hierro fundido
El radiador de hierro fundido es un dispositivo de calentamiento por columna de radiación por convección que se ensambla a partir de varias secciones. Fue inventado por Franz San Galli en 1857.
Tipos y diseños

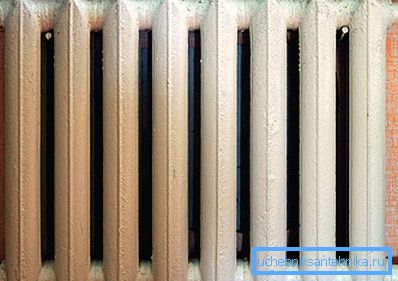

- Como ya hemos dicho, cuánto pesa un radiador de hierro fundido, así como su volumen, depende directamente del número de secciones, así como del número de canales en una sola sección de este dispositivo.. Por ejemplo, consideramos dichos calentadores de la serie FM, que se fabrican de acuerdo con los requisitos de GOST 8690-94. Todos ellos están diseñados para su instalación, teniendo en cuenta la profundidad de la abertura debajo de la ventana, es decir, a pequeña, mediana y gran profundidad, que se puede completar según el número de columnas en las secciones.
- Los dispositivos de calefacción de la serie FM están diseñados para sistemas de calefacción de agua centralizados en edificios residenciales, públicos e industriales con una presión de trabajo mínima de 1.2 MPa (12.236 atm) y presión de prueba (prueba) de presión de 1.8M Pa (18.354 atm) y temperatura del agua no superior a 150 ° C (Su precio es el más asequible).

- Por supuesto, el peso de los radiadores de hierro fundido también dependerá de las secciones., a partir del cual se ensambla, y están hechos de fundición gris en forma de arcilla arenosa mediante el método de inyección, que permite que el dispositivo resista un rendimiento estable durante aproximadamente 40 años o más.

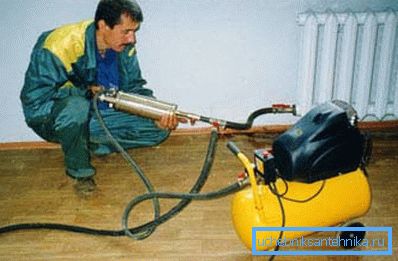

- El hierro fundido es un metal bastante resistente a un portador de calor de baja calidad., es decir, el agua puede tener un alto contenido de sales, álcalis y óxido, pero es porosa, lo que contribuye a la retención de diversos elementos y la sedimentación del lodo, por lo que las baterías necesitan un lavado regular.
El conjunto completo de un calentador de hierro fundido también consta de dos tapones laterales (rosca izquierda G 1?), Así como dos futorki o, como se les llama, a través de tapones (G 1? Rosca derecha) y un orificio con una rosca izquierda G? Para accesorios de tubería de calor. Al unir las secciones, se utilizan juntas de acero y juntas de goma resistentes al calor de acuerdo con TU 38.105376-92.

Nota Uno de los factores más negativos que pueden caracterizar tales dispositivos de calefacción es el peso del radiador de hierro fundido y su calentamiento prolongado, por lo que, estrictamente hablando, no se utiliza en sistemas de calefacción autónomos: grandes costos de energía para calderas para cualquier tipo de combustible. Pero al mismo tiempo, emite calor durante mucho tiempo, lo que hace posible encender las bombas para la circulación del agua, por lo que tales baterías son casi ideales para los sistemas centralizados.

Nombre del parámetro de la sección | Señalización digital | |||||
FM1-70-300 | FM1-70-500 | FM2-100-300 | FM2-100-500 | FM3-120-300 | FM3-120-500 | |

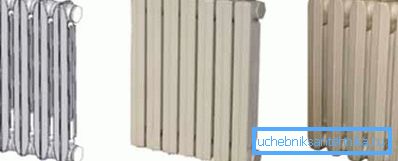

Numero de canales | Solo canal rectangular | Rectangular de dos canales | Tres canales rectangulares | |||
Masa (kg) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
Volumen (l) | 0.66 | 0.9 | 0.7 | 0.95 | 0.95 | 1.38 |
Superficie de calentamiento (m2) | 0.103 | 0.165 | 0.148 | 0.207 | 0.155 | 0.246 |
Caudal térmico (kW) | 0.075 | 0.110 | 0.1009 | 0.1426 | 0.1083 | 0.1568 |
Altura de montaje (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
Altura (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
Profundidad (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
Ancho (mm) | 80 | 80 | 80 | 80 | 90 | 90 |
Tabla: características técnicas de un radiador de hierro fundido para uno, dos y tres canales.
Designación FM-1 | Número de secciones (pcs) | Caudal térmico (kW) | Consumo específico de materiales (kg / kW) | Peso (kg) | Superficie de calentamiento (? T = 70 ° C), КМ | Longitud del radiador (mm) |
FM1-70-500-1,2-2 | 2 | 0.22 | 48.64 | 10.7 | 0.396 | 178-184 |
FM1-70-500-1,2-3 | 3 | 0.33 | 47.58 | 15.7 | 0.594 | 258-265 |
FM1-70-500-1,2-4 | 4 | 0.44 | 47.05 | 20.7 | 0.792 | 338-346 |
FM1-70-500-1,2-5 | 5 | 0,55 | 46.73 | 25.7 | 0.990 | 418-427 |
FM1-70-500-1,2-6 | 6 | 0.66 | 46.52 | 30.7 | 1.188 | 498-508 |
FM1-70-500-1,2-7 | 7 | 0.77 | 46.36 | 35.7 | 1,386 | 578-589 |
FM1-70-500-1,2-8 | 8 | 0.88 | 46.25 | 40.7 | 1,584 | 658-670 |
FM1-70-500-1,2-9 | 9 | 0.99 | 46.16 | 45.7 | 1,782 | 738-751 |
FM1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50.7 | 1,980 | 818-832 |
Características de la tabla FM-1-70-500-1,2
Designación FM-2 | Número de secciones (pcs) | Caudal térmico (kW) | Consumo específico de materiales (kg / kW) | Peso (kg) | Superficie de calentamiento (? T = 70 ° C), КМ | Longitud del radiador (mm) |
100-500-1,2-2 | 2 | 0.285 | 48.1 | 13.7 | 0.512 | 178-184 |
100-500-1.2-3 | 3 | 0.428 | 47.2 | 20.2 | 0.769 | 258-265 |
100-500-1,2-4 | 4 | 0.570 | 46,8 | 26.7 | 1,024 | 338-346 |
100-500-1,2-5 | 5 | 0.713 | 46.7 | 33.3 | 1.281 | 418-427 |
100-500-1,2-6 | 6 | 0.856 | 46.5 | 39.7 | 1,537 | 498-508 |
100-500-1,2-7 | 7 | 0.998 | 46.4 | 46.3 | 1,792 | 578-589 |
100-500-1.2-8 | 8 | 1.141 | 46.4 | 52.9 | 2,049 | 658-670 |
100-500-1,2-9 | 9 | 1.283 | 46.3 | 59.4 | 2,304 | 738-751 |
100-500-1,2-10 | 10 | 1,426 | 46.1 | 65,8 | 2,561 | 818-832 |
Características de la tabla FM-2-100-500-1,2
Designación FM-2 | Número de secciones (pcs) | Caudal térmico (kW) | Consumo específico de materiales (kg / kW) | Peso (kg) | Superficie de calentamiento (? T = 70 ° C), КМ | Longitud del radiador (mm) |
120-500-1,2-2 | 2 | 0.314 | 47.78 | 15.1 | 0.564 | 198-206 |
120-500-1,2-3 | 3 | 0.470 | 46.95 | 22.3 | 0.844 | 288-297 |
120-500-1,2-4 | 4 | 0.627 | 46,60 | 29.5 | 1.126 | 378-388 |
120-500-1,2-5 | 5 | 0.784 | 46.39 | 36.7 | 1,408 | 468-477 |
120-500-1,2-6 | 6 | 0,941 | 46.21 | 43.9 | 1,690 | 558-568 |
120-500-1,2-7 | 7 | 1,098 | 46,11 | 51.1 | 1,972 | 648-659 |
120-500-1,2-8 | 8 | 1.254 | 46.05 | 58.3 | 2.252 | 738-750 |
120-500-1,2-9 | 9 | 1,411 | 45.96 | 65.5 | 2.534 | 828-841 |
120-500-1,2-10 | 10 | 1,568 | 45.92 | 72.7 | 2,816 | 918-932 |
Características de la tabla FM-3-120-500-1,2
Montaje, desmontaje

Como hemos dicho, puede aumentar o disminuir la transferencia de calor y el volumen del radiador de hierro fundido agregando o desatornillando secciones, que pueden ser desde dos hasta el infinito, aunque es poco probable que se coloquen más de 15 piezas.

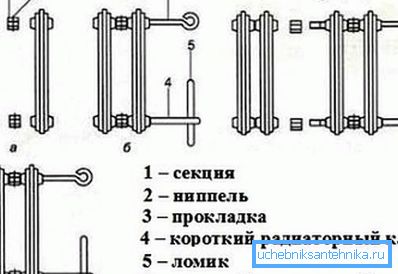

La mayoría de las veces tenemos que lidiar con las secciones de dos columnas que se ven en la foto superior; están conectadas mediante un niple y una junta de goma resistente al calor. El pezón interior tiene una forma redondeada con dos planos paralelos, lo que permite que se fije la cabeza de la llave, pero el diámetro interno puede ser 1? o 1?

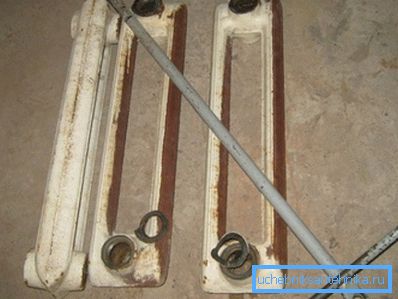

De acuerdo con esto, se selecciona una tecla donde la cabeza puede ser plana o repetir la forma interna del pezón; la instrucción sobre este tema es silenciosa. Para desenroscar una o varias secciones, debe presionar la tecla para que la cabeza alcance el niple, que se encuentra en la unión, por lo tanto, primero se aplica sobre la batería para marcar la profundidad de inmersión en la varilla.
Los esfuerzos que se hacen para girar con la ayuda de una compuerta generalmente no son suficientes, por lo tanto, la palanca aumenta al cortar el tubo; también se necesita la misma palanca durante el ensamblaje para que la conexión no se escape.
Conclusión
Siempre puede ensamblar y desarmar el radiador de hierro fundido con sus propias manos, si para esto tiene una llave con una cabeza adecuada, solo necesita instalar juntas nuevas y, a veces, nuevos niples. Al conectar la batería al circuito de calefacción, es deseable proporcionarle válvulas de cierre para el desmontaje durante la temporada de calefacción.
