Calentamiento en horno de una casa privada: cómo mejorar la
El mercado moderno de sistemas climáticos está repleto de diversos equipos térmicos, que funcionan con cualquier tipo de transportadores de energía. Pero la buena estufa de leña antigua no se ha olvidado, porque si realiza algunos cambios en el diseño estándar, puede calentar una vivienda que sea lo suficientemente grande en el área. Este artículo describe cómo hacer que la calefacción de la estufa en su hogar sea más eficiente y económica.
Características de la estufa de calefacción.
La estufa clásica calienta en casa, cuando se usa una estufa rusa o una chimenea, calienta el aire interior de manera desigual. Directamente cerca de la estructura calentada, la temperatura está por encima de todo y, a medida que se aleja de ella, el aire se vuelve más frío.

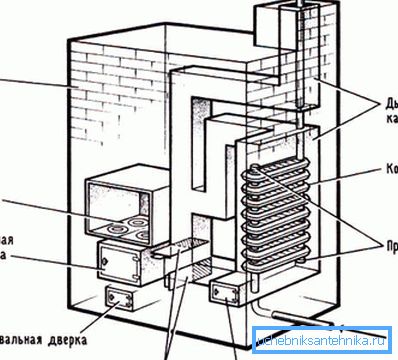

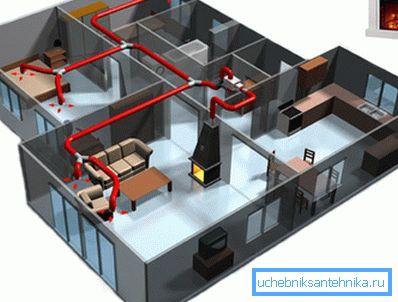

Por lo tanto, los ingenieros que trabajan en el diseño de sistemas climáticos, inventaron un circuito de calefacción especial: un intercambiador de calor montado en la cámara de combustión o en la chimenea, en cuyo interior circula el refrigerante. Después del calentamiento, el líquido se distribuye a través de tuberías prefabricadas a través de radiadores, calentando no solo la habitación donde está instalada la estufa, sino también el resto de las habitaciones de la casa.
En pocas palabras, la estufa en este caso actúa como una caldera de calefacción convencional, que forma parte del sistema clásico de calentamiento de agua. Sin embargo, a diferencia de este último, es capaz de calentar no solo el refrigerante, sino también el aire de la habitación (como un diseño clásico).
La ventaja de un sistema de este tipo es que la disposición de una casa con calefacción por estufa puede ser cualquiera, ya que las tuberías se colocan de acuerdo con un esquema arbitrario (especialmente en sistemas con circulación forzada de refrigerante).
Hay dos tipos principales de registros de intercambio de calor, cuyas características se reflejan en la tabla.
| Variedad | Descripción |
| De pipas | Se utiliza en hornos en los que se debe preparar posteriormente en alimentos. Una placa de cocción se monta fácilmente sobre dicho intercambiador de calor. Los registros tubulares de calentamiento pueden estar formados por piezas redondas o con forma (esta última es más conveniente). Elija tubos con una sección transversal suficientemente grande (más de 35 mm) y paredes gruesas. Luego, el fluido se calentará de manera más eficiente y el intercambiador de calor durará más tiempo. |

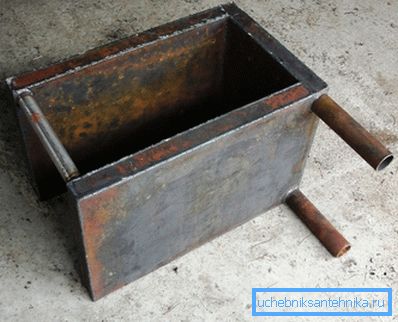

| Chapa de acero | Está hecho de láminas de metal con un grosor de al menos 3 mm (para un horno de carbón - al menos 5 mm). La desventaja del sistema es que es difícil instalar una estufa por encima de dicho registro de calefacción (no se calentará bien). Además, la posibilidad de dimensionamiento flexible, mayor eficiencia y vida útil. |
Sugerencia Si equipa la estufa con una estufa, entonces el combustible (madera o carbón) será lo más económico y eficiente posible, ya que la energía térmica liberada durante la combustión tiene dos propósitos a la vez.
La calefacción del horno con registros de agua y baterías es más común en las áreas rurales, donde no hay gas principal, y las líneas eléctricas no resisten la carga de la caldera eléctrica instalada. En cuanto a los calentadores de diesel o carbón, el horno los evita en términos de eficiencia, ya que en este caso también se utiliza la energía térmica de los productos de combustión existentes.
La principal desventaja de instalar un intercambiador de calor en el horno de una estufa de leña o carbón es una reducción significativa en el volumen de la cámara de combustión. Es decir, tendrá que colocar leña con más frecuencia o comprar una cámara de combustión especial que proporcione combustible a largo plazo.
Si planea diseñar la calefacción de la estufa en una casa privada, donde no se espera que las personas vivan todo el año, debe drenar regularmente el transportador térmico de las tuberías y los radiadores o elegir otro esquema de calefacción.
Instalación independiente
Colocación de un nuevo horno.
Cualquier esquema de calentamiento del horno de una casa privada, que es obvio por el mismo nombre, requiere una estufa de piedra de calefacción, en la cual se instala el registro de intercambio de calor.
La pregunta se puede resolver de dos maneras:
- Instalación del intercambiador de calor en la estructura existente en la casa. Debe elegir un dispositivo que se ajuste al horno existente o solicitar un intercambiador de calor del tamaño deseado en un taller especializado (el precio en este caso será más alto). Si tiene experiencia con la máquina de soldar, puede soldar la estructura usted mismo.

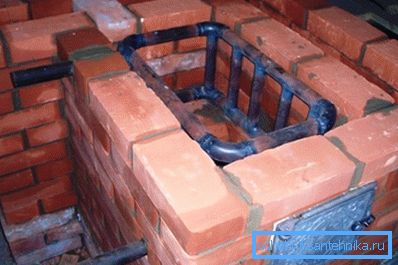

- Colocando un nuevo horno con sus propias manos.. Este es un método que requiere más tiempo, pero puede encontrar con mayor precisión las dimensiones del registro y el horno de agua, asegurando la potencia suficiente de la red climática y manteniendo el tamaño normal de la cámara de combustión del combustible.
Presta atencion Al comprar un intercambiador de calor de agua o pedirlo en un taller especializado, debe asegurarse de que el grosor de la capa de agua sea de al menos 3 cm. De lo contrario, si la velocidad de circulación del fluido a través de las tuberías es insuficiente, el agua puede hervir.
Es necesario prestar atención al grosor del acero del que están hechas las paredes del intercambiador de calor. Deben tener al menos 5 mm, de lo contrario, el diseño se quemará rápidamente. Recuerde, el carbón proporciona una temperatura de llama más alta y requiere un registro de agua más duradero, y si planea usar leña, puede detenerse en variedades menos masivas.
Detengámonos en algunos de los matices del diseño de la estufa, que deben observarse para que la casa con calefacción de la estufa se caliente de manera más eficiente, y la red climática que usted diseñó dura más:
- Para evitar la destrucción del horno, se debe proporcionar un espacio entre el intercambiador de calor y las paredes de la estructura.
Su tamaño depende del material del intercambiador de calor utilizado:
- de tubos metálicos para calefacción - de 10 a 15 mm;
- De chapa de acero - de 5 a 10 mm.
También debe recordar que, con el tiempo, esta tecnología está obstruida con productos de combustión, hollín y residuos de combustible. Como resultado, la eficiencia del sistema de calefacción disminuye significativamente y el propio horno puede colapsar. Para evitar esto, se recomienda proporcionar una pequeña puerta o válvula para la limpieza.
- Puede instalar un intercambiador de calor de agua que no se encuentra en la cámara de combustión del combustible, y en las tuberías que llevan el humo caliente al exterior. Muchos expertos calificados en estufas aconsejan tomar este esquema como base. Cuando se usa, la leña o el carbón colocado en la cámara de combustión se quema más económicamente, y la energía térmica de los gases calientes se usa de manera más eficiente.
Instalación de un intercambiador de calor en el horno terminado.
Esta opción requiere un registro de calentamiento de agua de tamaño exacto.
Puedes instalarlo usando dos esquemas básicos:
- Sin desmontar el plato. Este método se utiliza para hornos equipados con una superficie de cocción de acero o hierro fundido que se puede desmontar fácilmente sin destruir la estructura principal.
Presta atencion Instalar el circuito de calefacción, evitando completamente el desmontaje del horno, no tendrá éxito. Es necesario quitar algunos ladrillos o piedras para sacar la entrada y la salida del registro de calefacción.
- Con desmontaje parcial del horno. Aquí tendrá que desmontar la estufa en la base de la cámara de combustible (normalmente está incorporada en la parrilla, lo que proporciona acceso por aire). Después de instalar la unidad de intercambio de calor, la estructura se restaura a su forma original.
Al actualizar el horno, puede cambiar la configuración de los canales de humo. Pero debe asegurarse de que se mantenga el empuje normal, de lo contrario, su alteración provocará humo en la habitación y la liberación de productos de combustión en la habitación.
Diseñando el resto del sistema de calefacción.

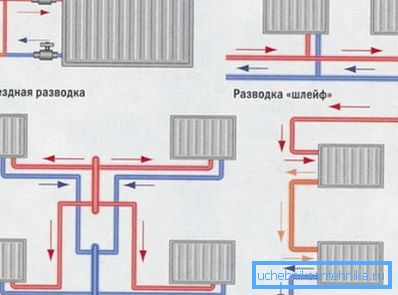

Las tuberías y los radiadores de calefacción de la casa se montan de acuerdo con el esquema clásico. Para una calefacción más eficiente de todas las habitaciones, se recomienda utilizar un diseño de dos tuberías. En este caso, incluso la habitación más distante recibirá su parte del calor.
El mayor efecto se puede lograr instalando una bomba de circulación. Por lo tanto, el fluido a través de las tuberías circulará más intensamente, lo que le advertirá que hierva en el intercambiador de calor.
Conclusión
La calefacción por estufa es una excelente opción para casas privadas ubicadas en áreas rurales donde no hay gas principal. Son una excelente alternativa a las calderas de combustibles líquidos y sólidos.
Sin embargo, si desea calentar una casa muy grande, un horno (incluso con un registro de agua) no será suficiente. Es necesario utilizar otros tipos de equipos climáticos. Puedes aprender más sobre esto en el video publicado en este artículo.
