Por lo general, el agua caliente se usa como transportador de calor en sistemas de calefacción residenciales, pero a veces se reemplaza con vapor. El esquema de calentamiento por vapor es algo diferente de la solución tradicional, porque debe prestar mucha atención a su análisis. Solo conociendo todos los matices, puede crear un proyecto efectivo e implementarlo correctamente.

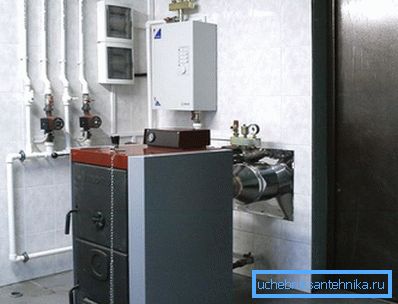

Reemplazar el agua con vapor caliente requiere una modificación seria de todos los componentes y ensamblajes.

Analizando el diseño

Características del sistema.

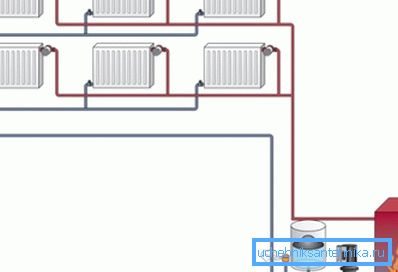

Diagrama que muestra los elementos principales del circuito de calefacción.

En sí mismo, el calentamiento por vapor es bastante simple:

  • La caldera actúa como un calentador de agua. (combustible eléctrico, gas o sólido). En algunos casos, es posible construir un sistema utilizando un horno, pero luego debe modernizarse en consecuencia.
  • En el calentador, el agua hierve, formando un gran volumen de vapor que está bajo una presión considerable..

Presta atencion Los más comunes son los sistemas de baja presión diseñados para 100–150 kg / m.2. También en viviendas particulares se puede utilizar calefacción por vacío-vapor (hasta 100 kg / m).2), y en la industria a veces usan estructuras que pueden soportar más de 600 kg / m2.

  • El vapor entra en las tuberías a través de las cuales penetra en los radiadores instalados en las instalaciones.. Aquí hay una redistribución del calor: las tuberías se enfrían gradualmente, calentando el aire circundante.
  • Después de enfriarse por debajo de un cierto nivel, el agua se recoge en forma de condensado y se devuelve a la caldera..
  • Por otro lado, vale la pena señalar que el aire desplazado del sistema por el vapor se descarga al exterior a través de un tubo de escape especial..

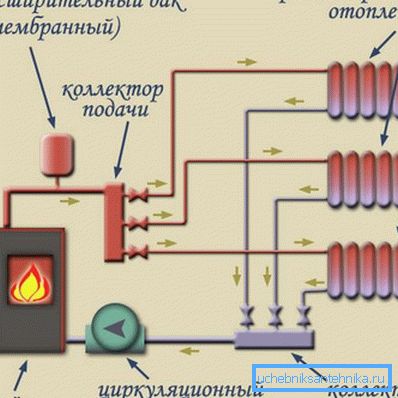

Sistema de tipo abierto con colector de condensado.

Dependiendo del método de retorno de condensado a la caldera, existen:

  • Sistemas de calefacción de tipo cerrado. En este caso, el agua enfriada entra en la caldera directamente a través de las tuberías.
  • Sistemas de tipo abierto. El condensado inicialmente se acumula en un tanque separado, y luego se bombea a la capacidad de trabajo del calentador de agua.

Pros y contras

Este método de calentamiento tiene varias ventajas:

  • La habitación se calienta lo suficientemente rápido debido al paso de vapor a alta temperatura a través de radiadores y tuberías.
  • El sistema tiene un tamaño bastante compacto.
  • No hay riesgo de que el refrigerante se congele en las tuberías, lo que en el caso del calentamiento del agua a menudo conduce a una ráfaga.
  • El costo de los materiales necesarios para la disposición es relativamente pequeño.

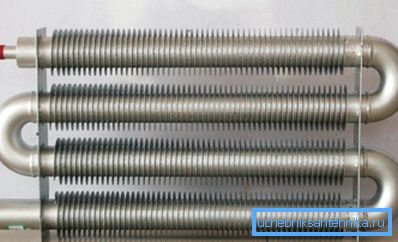

Las tuberías se calientan mucho, porque la precaución no duele!

Por otro lado, el calentamiento por vapor no está exento de inconvenientes:

  • En primer lugar, las tuberías se desgastan lo suficientemente rápido bajo alta presión, porque deben repararse y reemplazarse con más frecuencia.

Presta atencion El mantenimiento preventivo de todas las conexiones debe realizarse con regularidad. Esta es una cuestión no solo de su comodidad, sino también de su seguridad.

  • En segundo lugar, el fuerte calentamiento del refrigerante dificulta el control preciso de la temperatura a través de los sistemas de control de clima.
  • En tercer lugar, las tuberías durante el paso del vapor emiten un sonido bastante fuerte. Después de un tiempo, por supuesto, dejará de notarlo, pero en las primeras semanas este ruido puede ser desagradable.
  • Finalmente, las tuberías muy calientes deben colocarse de tal manera que se minimice el riesgo de contacto con ellas. Sin embargo, las quemaduras por contacto accidental con el metal caliente seguirán siendo inevitables.

Recomendaciones de instalación

Selección de elementos

Si planea hacer la disposición del sistema de calentamiento por vapor con sus propias manos, debe seleccionar todos los componentes del sistema con mucho cuidado.

Llamamos la atención sobre los siguientes puntos:

  • La caldera de vapor es un elemento clave que determina en gran medida el rendimiento de todos los dispositivos instalados. Para nuestro propósito, un modelo de circuito dual alimentado por gas o electricidad es el más adecuado. La limitación óptima de la temperatura de vapor para una casa privada es 130 0C.

Presta atencion Para garantizar un calentamiento constante del agua en el tanque, también puede comprar un dispositivo de combustible sólido con carga automática de pellets desde un búnker especial.

  • Tubos para conectar todas las piezas utilizando acero o cobre. La segunda opción es preferible porque el cobre no es susceptible a la corrosión, pero en este caso el costo del proyecto aumentará significativamente.

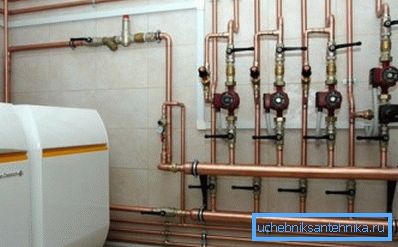

Las tuberías de cobre prácticamente no están sujetas a corrosión.
  • Es posible instalar en el proyecto un solo tubo y el esquema de dos tubos para la colocación de las comunicaciones. Una disposición de tubería única es más barata, sin embargo, es mejor proporcionar una tubería separada para el drenaje del condensado. Por lo tanto, reduciremos el nivel de ruido en el sistema y será más fácil regular el flujo de calor.
  • En cuanto a las baterías, los radiadores de hierro fundido de la configuración clásica o los dispositivos de panel de acero son perfectos para nuestro propósito.

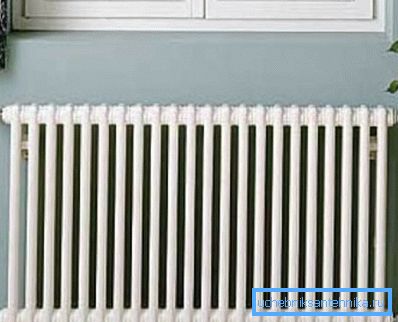

Foto del radiador instalado.
  • Para cada circuito de calefacción, adquirimos una válvula de escape, que ajustará automáticamente la presión en el sistema.

Matices de montaje.

El trabajo en el arreglo comienza con la instalación de la caldera.

La instrucción recomienda actuar de la siguiente manera:

  • El calentador de agua se instala mejor en el sótano o en la sala subterránea, por lo que el vapor caliente se elevará a través de las tuberías hacia arriba debido a las fuerzas naturales. Al mismo tiempo, el condensado volverá al tanque por gravedad.

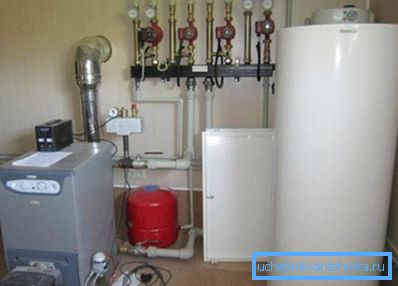

Caldera instalada en el sótano.
  • La sala para la instalación de la cubierta de la caldera de material incombustible. Vertimos una base monolítica separada debajo de la caldera, que está diseñada para evitar su desplazamiento durante la operación.
  • En la salida de la caldera se debe montar la válvula de vapor, que se utiliza para ajustar el flujo de vapor.
  • Por encima de la caldera suele ubicarse un tanque de expansión de membrana. Su función principal es la ecualización de la presión en el sistema.
  • Habiendo establecido un cobre, comenzamos a colocar tuberías. Los fijamos en las estructuras de soporte con la ayuda de soportes.
  • En las paredes de los lugares seleccionados instalamos baterías de calefacción. Cada radiador puede equiparse con dos tomas, lo que permite, si es necesario, apagar la batería del sistema, regulando así el grado de calentamiento del aire en la habitación.
  • Selle cuidadosamente todas las conexiones, ya que la presión de vapor en las tuberías será bastante alta.
  • Instale válvulas de escape responsables de la descarga del exceso de aire.
Válvula de drenaje de condensado

Presta atencion Si se usa un circuito abierto, es imperativo que la bomba esté encendida para transferir el condensado gastado del tanque a la caldera.

  • Conectamos la caldera a la tubería, la llenamos con agua y realizamos una prueba de funcionamiento. Durante las pruebas, monitoreamos las lecturas del manómetro, que registra el nivel de presión, y también monitoreamos la aparición de fugas en las juntas.

Conclusión

Los esquemas de calentamiento por vapor descritos anteriormente (con uno o dos circuitos, con un ciclo abierto o cerrado) demuestran la máxima eficiencia en casas privadas y cabañas.

Este diseño se puede implementar de forma independiente, pero si no tiene experiencia en la realización de trabajos de ingeniería térmica, es mejor involucrar a los profesionales en la solución del problema, al menos en la etapa de diseño. Y en los matices de realizar operaciones individuales, el video provisto en el artículo ayudará a comprender.
