El tema de este artículo es dispositivos para calentar el aire en la ventilación de suministro. Descubriremos qué son y cómo están montados. Además, tenemos que averiguar cómo se realiza el cálculo del calentador de aire.

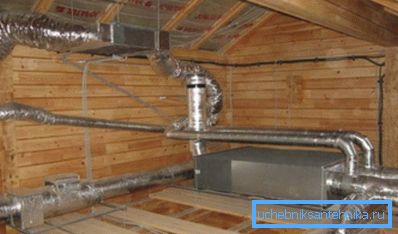

Calentador en el sistema de ventilación de la casa rural.

Propósito de uso

Y, de hecho, ¿por qué necesita suministro de aire caliente?

Hay varias razones:

  • Su baja temperatura significa inevitable condensación en los conductos de ventilación.. Cualquier medida para el aislamiento térmico de las tuberías de ventilación solo reducirá su número, pero no resolverá el problema por completo. Pero calentar el aire en la entrada desde la calle le permitirá olvidarse de la condensación de humedad.
  • Un chorro de aire helado en un dormitorio o cuarto de niños apenas hará que su estadía sea cómoda y segura para su salud.

Por cierto: a menudo en estas habitaciones solo se organiza el capó. El flujo se proporciona debido a la circulación de aire entre las habitaciones.

  • Finalmente, existe un sistema de calentamiento de aire. El suministro de aire caliente, junto con los sistemas de recuperación, elimina la necesidad de radiadores o calefacción por suelo radiante, junto con el complejo y costoso cableado del portador de calor.

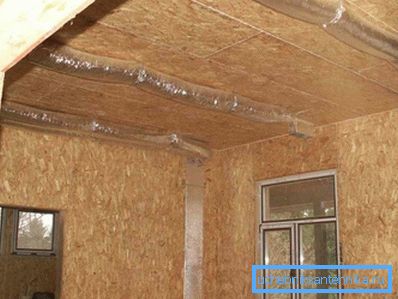

Cableado de calentamiento de aire.

Especies

¿Según qué signos se pueden clasificar los calentadores?

Fuente de calor

En su calidad se puede utilizar:

  1. La electricidad
  2. El calor generado por una caldera de calefacción individual, sala de calderas o CHP y entregado al calentador con refrigerante.

Examinemos ambos esquemas con un poco más de detalle.

El calentador de aire eléctrico para ventilación de aire fresco es, por regla general, varios calentadores eléctricos tubulares (elementos de calefacción) con aletas presionadas para aumentar el área de intercambio de calor. La potencia eléctrica de tales dispositivos puede alcanzar cientos de kilovatios.

Con una potencia de 3,5 kW, no están conectados a la salida, sino directamente al panel con un cable separado; Con una potencia de 7 KW, se recomienda una potencia de 380 voltios.

En la foto - Electroheater doméstico ECO.

Referencia: el calentamiento del conductor es directamente proporcional a la corriente que fluye a través de él. Aumentar la tensión de alimentación le permite reducir la corriente de funcionamiento mientras mantiene la energía eléctrica.

¿Cuáles son las ventajas de un calentador eléctrico para la ventilación con respecto al fondo del agua?

  • Facil instalacion. Esté de acuerdo en que es mucho más fácil conectar el cable al dispositivo de calefacción que hacer circular el refrigerante.
  • No hay problemas con el aislamiento del revestimiento.. La pérdida en el cable de alimentación debido a su propia resistencia eléctrica es dos órdenes de magnitud menor que la pérdida de calor en la tubería con cualquier refrigerante.
  • Ajuste simple de la temperatura del aire.. Para que la temperatura del aire de suministro sea constante, es suficiente montar un circuito de control sin complicaciones con un sensor térmico en el circuito de alimentación del calentador. A modo de comparación, el sistema de calentadores de agua lo obligará a resolver los problemas de ajuste de la temperatura del aire, el soporte térmico y la potencia de la caldera.

¿La fuente de alimentación tiene fallas?

  1. El precio de un dispositivo eléctrico es algo más alto que el de agua. Por ejemplo, un calentador eléctrico de 45 kilovatios se puede comprar por 10-11 mil rublos; El calentador de agua de la misma capacidad costará solo 6-7 mil.
  2. Lo que es más importante, cuando se usa calefacción directa con electricidad, son costos de operación escandalosos. Para calentar el refrigerante, que transfiere calor al sistema de calentamiento de agua del aire, se utiliza el calor de la combustión de gas, carbón o pellets; este calor en términos de kilovatios es mucho más barato que la electricidad.
Fuente de calor El costo de un kilovatio-hora de calor, rublos
Gas principal 0.7
El carbón 1.4
Pellets 1.8
Electricidad 3.6

Los calentadores de agua para ventilación de entrada son, en general, intercambiadores de calor convencionales con aletas desarrolladas.

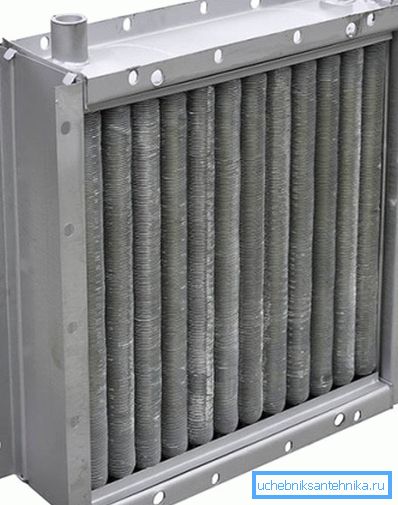

Calentador de agua

El agua u otro refrigerante que circula a través de ellos emite calor al aire que pasa a través de las aletas.

Las ventajas y desventajas del esquema reflejan las características de la solución de la competencia:

  • El costo del calentador es mínimo.
  • Los costos durante la operación están determinados por el tipo de combustible utilizado y la calidad del aislamiento del cableado de transferencia de calor.
  • Ajustar la temperatura del aire es relativamente complejo e implica un sistema flexible para controlar la circulación y / o la caldera.

Materiales

Para los calentadores de aire eléctricos, las aletas de aluminio o acero se utilizan generalmente en elementos de calefacción estándar; Un esquema de calentamiento menos común con una bobina de tungsteno abierta.

DIEZ con aletas de acero.

Para los calentadores de agua se caracterizan por tres versiones.

  1. Los tubos de acero con aletas de acero aseguran el máximo costo de construcción.
  2. Los tubos de aluminio con aletas de aluminio debido a la mayor conductividad térmica del aluminio garantizan una transferencia de calor ligeramente mayor.
  3. Finalmente, los intercambiadores de calor bimetálicos hechos de tubería de cobre con aletas de aluminio proporcionan la máxima transferencia de calor al precio de una resistencia algo menor a la presión hidráulica.

Ejecución personalizada

Un par de soluciones merece una mención especial.

  1. Las unidades de tratamiento de aire son un calentador con un ventilador preinstalado para el suministro de aire.

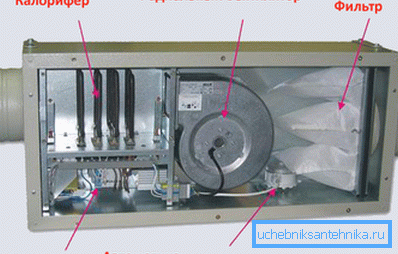

Unidad de tratamiento de aire.
  1. Además, la industria produce productos con recuperadores de calor. Parte de la energía térmica se toma del flujo de aire en la ventilación de escape.

Asamblea

Si no hay problemas especiales con la instalación de dispositivos eléctricos, con los dispositivos de agua todo es algo más complicado. ¿Cuál es la unión del calentador de ventilación? Para un sistema de calefacción de aire de baja potencia autoalimentado, la solución más simple sería instalar un par de válvulas de cierre (en caso de reparación) y un cabezal termostático en la salida en el espacio frente al calentador.

Además, la conexión al sistema de calefacción general se suministra necesariamente con una derivación, que permitirá apagar el dispositivo sin detener la circulación. Si un calentador de aire de alta capacidad es responsable de calentar el aire en la ventilación de todo el edificio, es obvio que dicha instrucción no será adecuada. Aquí está uno de los posibles esquemas de flejado.

Probablemente, el esquema requiere algunos comentarios.

  • Las válvulas de cierre en la entrada, como en el caso anterior, son necesarias en caso de reparación o reemplazo del propio calentador o de las válvulas de cierre sin detener la circulación en el circuito principal.
  • Un filtro grueso previene la incautación de la válvula de tres vías o una bomba de escoria, arena u óxido.
  • La bomba de circulación permite que el refrigerante circule a través del anillo pequeño a través del puente.
  • La válvula de retención evita que el refrigerante se mueva a través del puente en la dirección opuesta: la presión en el tubo de flujo siempre es mayor.
  • Finalmente, el elemento principal del esquema, una válvula de tres vías con un motor eléctrico y un sensor de temperatura, permite mezclar el medio de transferencia de calor de los tubos de suministro y retorno, dispensando la mezcla según las lecturas del sensor.

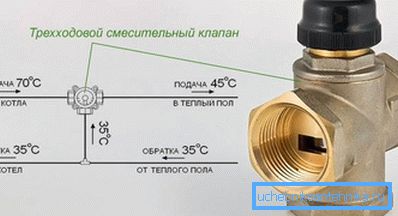

El esquema de la válvula de tres vías.

Importante: El momento que no se indica en la imagen esquemática, estará operativo solo si hay una arandela de retención en la tubería de retorno (por ejemplo, en una de las bridas de la válvula inferior).

Calculo

¿Cuál es el cálculo de la potencia del calentador de ventilación?

Aquí una fórmula simple de la forma Q (W) = L * 0.335 * (TV-Tn), donde:

  • Q - potencia del dispositivo;
  • L - flujo de aire en metros cúbicos por hora;
  • TV y Tn - temperatura de salida y flujo inyectado.

Por lo tanto, para una temperatura exterior de -5 ° C, la temperatura objetivo de la ventilación de entrada + 18 ° C y el consumo de aire de 500 m3 / hora, el cálculo del calentador de ventilación será 500 * 0,335 * 23 = 3852.5 vatios.

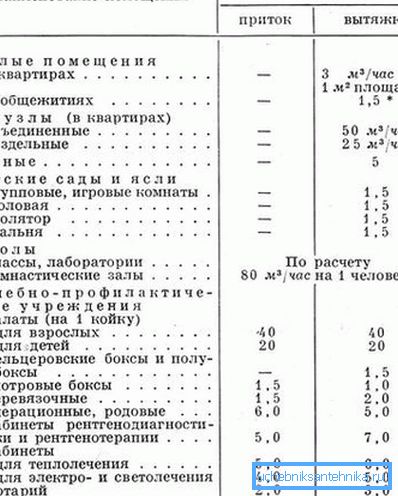

Para calcular el caudal de aire, es útil conocer los requisitos regulatorios de ventilación.

Conclusión

Esperamos poder responder a todas las preguntas que se han acumulado en el lector.
