Calefactor radiador. características de los dispositivos

El calentador de aceite del radiador es el electrodoméstico más común en la actualidad, diseñado para calefacción de espacio adicional. La gran popularidad del dispositivo debido a la gran cantidad de ventajas y seguridad de su trabajo. Queremos considerar las características que difieren de los calentadores de aceite, calentadores.

El nivel de seguridad del dispositivo le permite utilizarlo en el vivero.

Calentador de aceite

Dispositivo

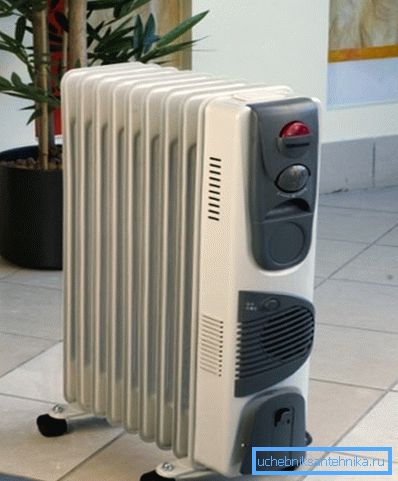

El tipo más común de diseño.

El calentador eléctrico sobre aceite mineral está dispuesto de manera bastante simple. Considere los principales elementos de su diseño:

Sitio de construcción Objeto y dispositivo
Tanque de aceite mineral Proporciona la circulación natural del aceite caliente y la transferencia de su energía térmica al cuerpo. El cuerpo a menudo tiene la forma de una armónica seccional, pero también cumple con el tipo de panel
Elemento calentador tubular Es una espiral metálica con cierta resistencia, que se oculta en un tubo con un relleno de polvo. Cuando una corriente eléctrica fluye en espiral, se calienta y transfiere calor al relleno y al cuerpo del tubo, que a su vez calienta el aceite.
Termostato Diseñado para controlar automáticamente la temperatura de calentamiento del dispositivo. Puede reaccionar a la temperatura del aire o al rendimiento del aparato. Como regla general, funciona en una placa bimetálica y abre el circuito de suministro del elemento calefactor cuando la temperatura aumenta por encima del límite establecido, y también lo cierra cuando la temperatura cae por debajo de cierto nivel
Controlador de potencia Este nodo está diseñado para controlar la corriente de operación en el elemento de calentamiento. Puede proporcionar un ajuste suave o cambiar entre varios modos de operación. Le permite utilizar el dispositivo en condiciones con diferentes cargas
Válvula de seguridad En caso de sobrecalentamiento del aceite o por otras razones, la presión dentro de la carcasa puede aumentar considerablemente. Si excede un cierto límite, entonces la válvula de seguridad se abrirá e impedirá la destrucción del cuerpo del producto, que está lleno de explosiones e incendios.
Fusible térmico En caso de un mal funcionamiento del termostato, se proporciona un fusible en el diseño, que se instala cerca del elemento de calefacción dentro de la caja y se apaga cuando se sobrecalienta.
Temporizador electrónico Le permite configurar un modo de operación conveniente y determinar el horario para encender y apagar el convector. No instalado en todos los modelos

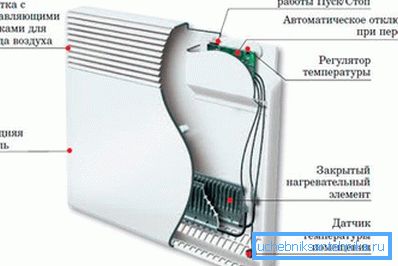

Dispositivo en el ejemplo de un modelo de panel.

Además de las unidades básicas enumeradas en la tabla, el diseño puede incluir elementos adicionales:

  • ventilador para soplar el cuerpo, lo que aumenta la eficiencia del dispositivo y la velocidad de calentamiento de la habitación;
  • un humidificador que ayuda a normalizar la humedad en la habitación;
  • cara de reloj
  • Marco especial para el secado de la ropa.
Los elementos principales en el producto real.

Presta atencion La carcasa seccional es un producto monolítico sólido y no se desmonta. Los intentos de desmontar el dispositivo en secciones o abrir su caja con sus propias manos están cargados de daños irreversibles.

Principio de funcionamiento

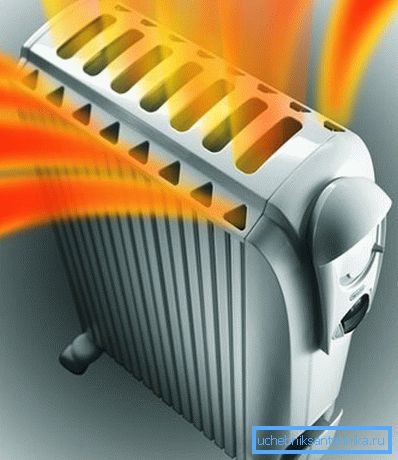

El calentador del radiador utiliza activamente la convección del aire caliente.

Para comprender mejor el principio de funcionamiento del dispositivo, debemos recordar algunos puntos del curso de física.

El hombre conoce dos formas de transferencia directa de energía térmica:

  1. La emisión de luz en el infrarrojo. De esta manera obtenemos calor del sol o de un fuego en la chimenea. Se propaga instantáneamente, más precisamente a la velocidad de la luz, por lo que el efecto se nota inmediatamente;
  2. Transferencia directa de calor. Los átomos y las moléculas más rápidos de la sustancia calentada bombardean las partículas de un cuerpo frío y las aceleran, aumentando así la temperatura de la sustancia donadora de energía térmica. Para garantizar la presencia de este efecto es suficiente tocar tu propia frente.

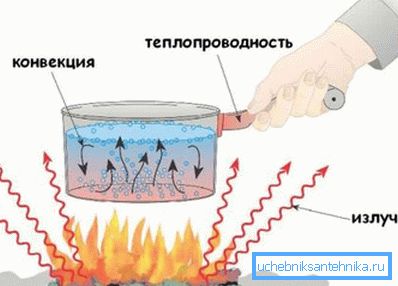

Métodos de distribución de energía térmica.

Un factor adicional en la distribución del calor, que desempeña un papel importante en el trabajo de los convectores, es el efecto de la convección de líquidos y gases. Consiste en el hecho de que, con un calentamiento desigual del medio en el campo de un frío, las capas con una temperatura más alta y una densidad más baja comienzan a flotar, mientras que las capas menos calientes, por el contrario, se hunden.

Dado que el elemento calefactor se instala en la parte inferior del tanque con aceite, la masa calentada del refrigerante flota hacia arriba y su lugar es ocupado por la capa enfriada. De este modo, el calor se transfiere desde el elemento de calentamiento al cuerpo del calentador.

Además, el dispositivo en sí está instalado en el piso y está en contacto con la masa de aire más fría. Cuando esta masa se calienta, se eleva hasta el techo y una nueva porción de gas toma su lugar. Así la convección natural ayuda a distribuir el calor en interiores.

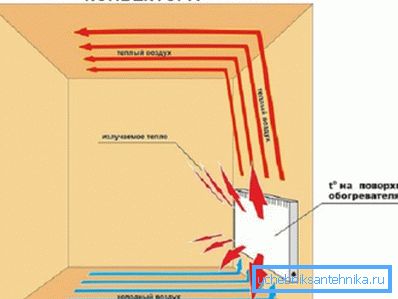

El principio de funcionamiento del convector de calefacción.

Considere el trabajo del radiador en etapas:

  • Se suministra energía al calentador, que comienza a calentarse. El grado de calentamiento es controlado por un termostato y un fusible térmico;
  • El aceite en el interior del cuerpo comienza a calentarse, se mezclan capas con diferentes densidades, el calor se transfiere al cuerpo del producto;
  • El cuerpo comienza a emitir luz infrarroja que es invisible a nuestros ojos, que transfiere calor. La proporción de transferencia de calor, que representa la radiación, es de 50 a 60%;
  • El aire en contacto con la carcasa comienza a calentarse. Su densidad disminuye, y el gas comienza a ser empujado por masas más densas, que toman su lugar y también se calientan. Se produce la circulacion del aire calentado;
  • Como resultado de la radiación, la transferencia de calor directa y la convección, el aire de la habitación se calienta. El termostato registra el logro de una cierta temperatura establecida por el operador de antemano y apaga la alimentación eléctrica al elemento de calefacción;
  • Cuando se apaga el dispositivo, el aire de la habitación se enfría. El termostato se enfría con el aire y, en algún momento, enciende nuevamente el elemento calefactor. El proceso se repite.
El procedimiento operativo descrito hace que este dispositivo sea conveniente y seguro.

Presta atencion Para un funcionamiento normal, el radiador de calefacción debe estar en posición vertical. De lo contrario, el elemento de calentamiento puede estar en la burbuja de aire y quemarse rápidamente.

Ventajas y desventajas

La foto demuestra la seguridad del dispositivo.

La idea de hacer un calentador eléctrico con un radiador resultó ser exitosa y totalmente justificada en la práctica. El resultado es un dispositivo compacto, conveniente y seguro que hace frente con éxito a las tareas asignadas.

Considerar las principales ventajas características de los convectores de aceite de calefacción:

  • Alta seguridad. Esto se debe al hecho de que todos los elementos de alta temperatura están ocultos en un estuche hermético, y el uso de un portador de calor intermedio, cuya función es desempeñada por el aceite, permite que el cuerpo se caliente a temperaturas seguras para los humanos: 60 - 95 ° C;
  • Alto nivel de control. El uso de un regulador termostático y sistemas de control automático hace que el dispositivo sea autónomo. La presencia de fusibles térmicos y electrónicos hace que el trabajo del producto sea controlado y seguro;
  • Durabilidad y continuidad. Un esquema simple y confiable permite que el dispositivo funcione en modo de carga continua durante un largo período de tiempo, y el diseño de los elementos y detalles del diseño hace que este trabajo sea confiable e ininterrumpido;
  • Precio asequible. Como la mayoría de los otros electrodomésticos, los calentadores de aceite están disponibles para casi todos los consumidores. Puede encontrar modelos en una variedad de rangos de precios;
  • Operación a baja temperatura y el calentamiento relativamente débil de la carcasa permite que el dispositivo no seque en exceso el aire de la habitación, no produzca un olor a quemado y no queme pequeñas partículas y polvo. El calor que emana del casco recuerda al calor natural de la chimenea;
  • Ningún ruido durante la operación También es una clara ventaja del dispositivo, que lo distingue favorablemente de los calentadores de ventilador y pistolas de calor.

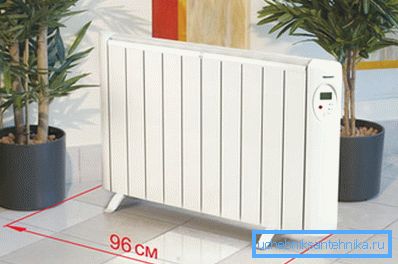

Las dimensiones son compactas y facilitan colocar el dispositivo en la habitación.

Las características como la compacidad, la movilidad y la facilidad de operación y mantenimiento se pueden agregar a esta lista. Lo máximo que la instrucción requerirá de usted es establecer el modo de operación y, a veces, limpiar el estuche con un paño húmedo.

Si hablamos de las deficiencias, podemos resaltar los siguientes puntos:

  1. Peso suficientemente grande. Si el producto se puede mover por la habitación con la ayuda de rodamientos de rodillos, entonces el transporte a largas distancias requerirá el uso del transporte;
  2. Gran inercia térmica. Calentar o enfriar la superficie de la caja demasiado rápido no funcionará, lleva tiempo;
  3. Calentamiento a largo plazo de la habitación. A diferencia de un calentador de ventilador o una pistola de calor, tomará al menos media hora calentar una habitación.
Alto confort de funcionamiento: una característica distintiva del enfriador de aceite.

Presta atencion En resumen, tenemos un calentador seguro, confiable y duradero con un precio asequible y una operación eficiente.

Especies

Hay muchas variedades y modelos.

En el mercado existen diferentes métodos de diseño, función, aplicación e instalación de la batería con aceite. Las diferencias más significativas se relacionan con la forma del cuerpo. Puede ser en forma de panel o acordeón.

Los modelos de paneles son menos comunes, ya que son menos efectivos debido a la reducción del área de transferencia de calor. Al mismo tiempo, son más fáciles de montar en la pared y ocupan menos espacio en la habitación.

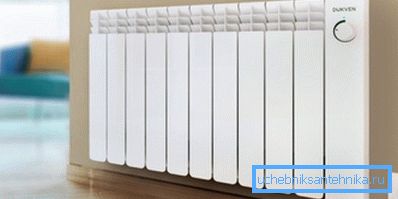

Opción de muro.

Según el tipo de instalación, se distinguen los dispositivos de pared, suelo, mesa y modelos para cunas. Las estructuras de piso más populares y ampliamente utilizadas con soportes de rodillos para facilitar el movimiento por el apartamento.

El principio de funcionamiento y el dispositivo de varios tipos no difieren fundamentalmente, y las diferencias actuales se relacionan con las cosas pequeñas: los parámetros de potencia y transferencia de calor, la forma del estuche, la presencia de funciones adicionales. Los modelos de suelo más funcionales, una vez más.

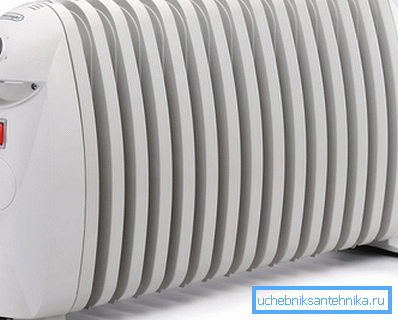

El diseño moderno es otra ventaja.

Presta atencion Al elegir un modelo en particular, preste atención a la potencia, el sistema de seguridad y la reputación del fabricante.

Conclusión

Un calentador eléctrico para la calefacción de espacios a base de aceite mineral es un electrodoméstico confiable, seguro y conveniente. La eficiencia y el costo asequible hicieron de este tipo de radiador el más popular. El video en este artículo podrá responder cualquier pregunta que pueda surgir.
