Los sistemas de calefacción y los sistemas de ventilación de edificios son una estructura interconectada que debe proporcionar condiciones meteorológicas normalizadas y la calidad (limpieza) del aire en el área de servicio de edificios residenciales, administrativos, residenciales e industriales. Le diremos qué requisitos debe cumplir el sistema de calefacción y ventilación.
Sistemas de calefacción, ventilación y aire acondicionado (HVAC).
Disposiciones generales
El cálculo, diseño e instalación de calefacción y ventilación se realizan de forma integral, teniendo en cuenta la influencia mutua de los sistemas entre sí, así como la posibilidad de combinar sus funciones y ahorrar energía. Por qué sucede de esta manera, se muestra a continuación.
Las actividades de ventilación, aire acondicionado y calefacción, de una u otra forma, están destinadas a resolver un problema: proporcionar el clima interior necesario. Esto significa que cada uno de estos sistemas tiene un impacto en las características climáticas generales.
Los sistemas climáticos modernos, especialmente los sistemas de ventilación y aire acondicionado, se controlan mediante retroalimentación automática, es decir, los cambios climáticos en el área de servicio afectan no solo a la instalación que llevó a estos cambios, sino también a la que funciona en la misma área, pero Con tareas ligeramente diferentes.
Por ejemplo, considere la situación en la que los dispositivos de calefacción calientan el aire en un momento en que la ventilación elimina el aire más caliente y entrega corrientes de aire frío desde la calle. Si ambos sistemas no tienen en cuenta los efectos que tienen entre sí, podemos enfrentarnos a un régimen en el que la ventilación excesiva resultará en un calentamiento ineficiente o en un gasto de energía.
A diferencia de épocas anteriores, nuestro país ha adoptado el camino capitalista del desarrollo económico, y ahora el consumidor está pagando por todo. En este sentido, los temas de ahorro de energía, que van a la calefacción, el aire acondicionado y la ventilación, se vuelven de actualidad.
En primer lugar, debe recordarse la necesidad de aislamiento térmico de las estructuras de cerramiento de edificios y locales industriales, tuberías y redes de calefacción.
También es importante equipar los acondicionadores de aire con un sistema de control flexible y automatización de alta calidad, que le permitirá ajustar los modos de operación de todos los sistemas de la manera más eficiente, económica y adecuada posible a las condiciones de operación. Por supuesto, sin tener en cuenta todos los factores de influencia, incluida la influencia mutua de los sistemas entre sí, esta configuración es problemática.
Presta atencion Como puede ver, la ventilación, la calefacción y el aire acondicionado se consideran como un sistema climático único, todos los nodos están interconectados y se influyen entre sí.
Estructura y composicion

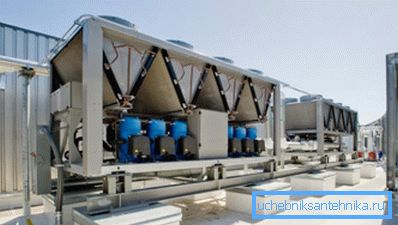

Para comprender el funcionamiento de la UWC en su conjunto, es necesario saber qué componentes y ensamblajes se incluyen en su composición. También es importante imaginar la estructura del sistema y la posición relativa de los elementos.
Lo más complejo y extenso es la ventilación.
Si consideramos un sistema de ventilación de admisión-escape forzado mecánico, podemos distinguir sus componentes:
- Conductos de aire, conductos y minas.. Es un sistema de caminos a través del cual la entrada y salida de las masas de aire. Están hechos de varios materiales de construcción, con mayor frecuencia, de metal;
- Plantas de energía - Ventiladores y bombas. Proporcionar el movimiento de los volúmenes especificados de aire con una cierta velocidad y presión;

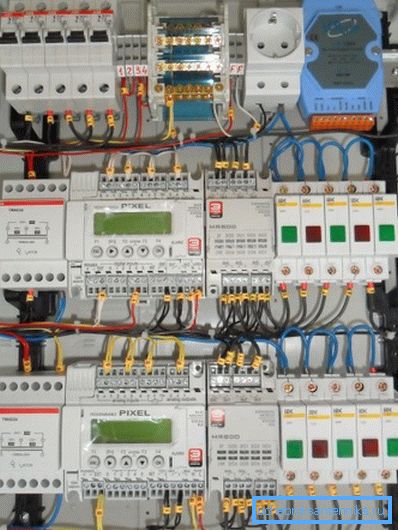

- Sistema de control, automatización y protección.. Es un complejo de sensores, controladores y mecanismos de ejecución que monitorean y configuran el sistema en tiempo real de acuerdo con los programas y modos de operación especificados. Pueden controlar la rotación de los ventiladores, la apertura y cierre de las válvulas, el funcionamiento de los calentadores, los interruptores de emergencia y otros equipos;
- Unidad de preparación de aire. Aquí el filtrado, la recuperación, el calentamiento / enfriamiento y la deshumidificación / humidificación del aire se llevan a cabo con la ayuda de varias unidades: filtros, calentadores, recuperadores y deshumidificadores;
- Panel de control Con la posibilidad de ajuste manual y automático de los parámetros y modos más importantes.
El sistema de calefacción puede consistir en diferentes unidades dependiendo de su tipo:
- El sistema de suministro de refrigerante centralizado nos permite reducir su composición a la tubería y los radiadores;

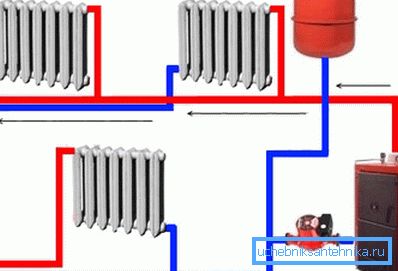

- El sistema autónomo, además de tuberías y radiadores, estará equipado con una caldera de calefacción y bombas de circulación de medio de calefacción para mantener la presión requerida y el caudal de agua;
- La calefacción de leña se limita a los canales de la estufa y la chimenea, que calientan la estructura y el aire de la casa;
- La calefacción eléctrica consistirá en sistemas de energía, conductores y calentadores. Este último puede ser con un líquido refrigerante (aceite y agua), con una espiral incandescente, con un calentador eléctrico tubular (calentador) o un reflector infrarrojo;
- Un tipo separado de sistema de calefacción central o autónomo puede considerarse el sistema de "piso caliente", ya que la regla del piso desempeña el papel de un radiador.

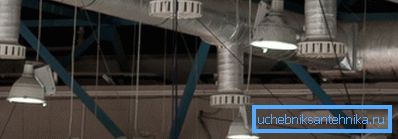

Dependiendo del diseño y la lógica de la operación HVAC, se puede usar para calentar el aire de suministro, para lo cual se puede usar el medio de transferencia de calor del sistema de calefacción. Además, los flujos de ventilación a menudo se usan para calentar espacios, por ejemplo, en complejos deportivos se puede ver una cortina de calor en el vestíbulo en la entrada, que es transportada por masas de aire caliente y vapor extraído de la piscina.
Finalmente, la recuperación de calor utiliza el calor del aire de salida para calentar la masa de suministro, que también afecta la temperatura del aire en la habitación y ahorra energía para la calefacción.
El aire acondicionado, por supuesto, está incluido en el sistema climático por completo. Y en parte es ventilación, y en parte, calefacción / refrigeración, por lo tanto, cuando el aire acondicionado está encendido, el modo de operación de la ventilación general cambia.

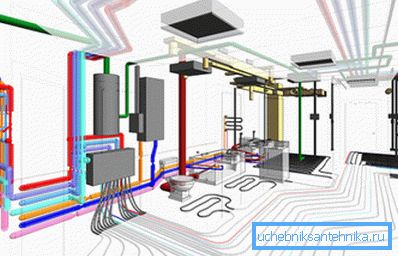

Presta atencion En los esquemas modernos de HVAC, algunos nodos pueden ser comunes, y las funciones de otros pueden ser duplicadas e intercambiadas. En general, representan un sistema climático unificado.

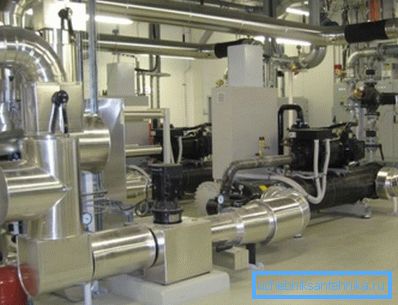

Teniendo en cuenta que el precio de los equipos para un sistema de clima moderno es muy alto, es deseable llevar a cabo el diseño e instalación por profesionales y especialistas calificados. Debe entenderse que para lograr los mismos resultados por las fuerzas de las unidades independientes, los costos deberían incrementarse.
Requisitos reglamentarios
El Gosstroy de la Federación Rusa en 2004 adoptó el SNiP para calefacción y ventilación con el número 41-01-2003, regula y determina las reglas y regulaciones que debe cumplir el equipo climático.
Las disposiciones generales del documento requieren el cumplimiento de una serie de parámetros técnicos:

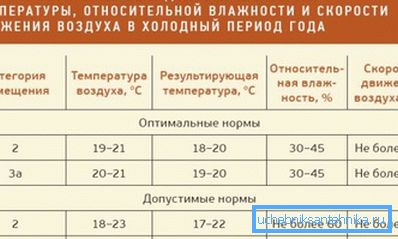

- Normas de condiciones meteorológicas y pureza del aire en la zona con servicio dentro de las instalaciones de edificios residenciales y administrativos. GOST para este tipo de estructuras tiene el número 30494, y también hay un documento SanPin 2.1.2.1002 sobre la calidad del aire;
- Normas de condiciones meteorológicas y pureza del aire en el área de servicio dentro de las instalaciones de producción, laboratorio y almacenamiento de acuerdo con GOST 12.1.005 o SanPin 2.2.4.548;
- Normas de ruido y vibración de la operación del equipo para sistemas HVAC y fuentes externas de acuerdo con SNiP 23-03. Para sistemas de emergencia y libres de humo de acuerdo con GOST 12.1.003, el nivel de ruido en las habitaciones con equipo no debe exceder los 110 dBA, con una naturaleza de ruido de impulsos: no más de 125 dBA;
- Normas de protección y protección de la atmósfera frente a emisiones nocivas de ventilación.
- Mantenimiento de normas de calefacción, ventilación y climatización;
- Normas de seguridad contra incendios y explosivos de equipos climáticos.
Presta atencion Todas las tuberías, conductos de aire, estructuras de aislamiento térmico y equipos de calefacción y ventilación utilizados deben estar hechos de materiales aprobados para la construcción. Todos los materiales sujetos a certificación obligatoria deben tener documentos de respaldo para su uso.
Se presta especial atención a la seguridad. Todos los UWC deben diseñarse teniendo en cuenta los requisitos de seguridad contenidos en los documentos normativos de las autoridades de supervisión, así como los requisitos del fabricante de equipos, materiales y accesorios, si estos requisitos no contradicen estas normas y reglamentos.
Además, el refrigerante en los sistemas de calefacción interna debe tener una temperatura de 20 ° C más baja que la temperatura de autoignición de gases, aerosoles y otras sustancias en la habitación.
Al mismo tiempo, la temperatura no debe exceder los valores máximos especificados en la documentación técnica para válvulas, materiales y equipos, así como los valores especificados como máximo en estas reglas y regulaciones.
Si la temperatura del agua dentro de la tubería o el radiador excede los 105 ° C, entonces se necesitan medidas para evitar la ebullición. Si la temperatura de las superficies accesibles supera los 75 grados, las superficies deben protegerse con cercas o aislamiento térmico, especialmente cuando se trata de guarderías.
La temperatura de la superficie de aislamiento térmico no debe superar los 40 ° C, mientras que debe proporcionar:
- Protección contra quemaduras;
- Pérdida de calor que no exceda lo permitido;
- Protección contra la condensación;
- Protección del refrigerante contra la congelación, si la tubería se coloca en habitaciones sin calefacción o refrigeradas.
También debe aislar las superficies calientes de los equipos de ventilación y calefacción, chimeneas, tuberías y conductos ubicados dentro de las instalaciones. En la superficie del aislamiento térmico, la temperatura debe ser 20 ° C más baja que la temperatura de ignición de los gases, aerosoles y polvo en la habitación.
Para aislamiento adoptado SNIP 41-03.
La intersección de conductos de aire con sustancias inflamables y explosivas por una tubería solo es posible si se observa la diferencia de 20 ° C entre la temperatura de ignición de la sustancia y la temperatura de la superficie de la tubería. Si el punto de inflamación está por debajo de 170 ° C, tal intersección es inaceptable.
Los sistemas de calefacción de aire no deben producir un flujo que esté a más de 70 ° C al salir del distribuidor. Las cortinas térmicas de aire en las puertas exteriores están limitadas a 50 ° C, y en las aberturas y puertas externas - 70 ° C.
Presta atencion Al calentar y ventilar los locales, los parámetros de microclima se aceptan de acuerdo con GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 y SanPin 2.1.2.1002. Las normas para los períodos fríos y cálidos del año, así como para diferentes salas, se indican en este documento.
El mantenimiento de los sistemas de calefacción y ventilación es realizado por equipos profesionales con su propio servicio de despacho de emergencia.
Conclusión
La ventilación y la calefacción son un sistema de clima único, que está diseñado teniendo en cuenta la interdependencia de estas funciones. Los parámetros de los sistemas HVAC están estandarizados y regulados por una serie de documentos oficiales, donde se presta especial atención a la seguridad. El video en este artículo complementa lo que se ha dicho con información visual.
