Calefacción y cocina estufa sueca: características del

07-03-2018
Calefacción

En este artículo describiremos cómo se puede construir una estufa de cocción con calefacción, un sueco con sus propias manos, utilizando los materiales disponibles. Además, consideramos las principales características de la instalación y sus características operativas.

No es ningún secreto que la calefacción de las pequeñas casas de campo a menudo se ve obstaculizada por la incapacidad de conectarse a la red de gas central. Por supuesto, en lugar de una caldera de gas fácil de controlar, puede instalar calentadores eléctricos que proporcionen un control efectivo de los parámetros de temperatura del aire en la habitación. Pero, desafortunadamente, el precio de la electricidad necesaria para calentar una casa de campo será alto.

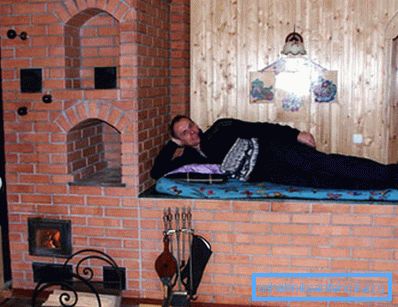

Estufa de ladrillos con un banco de estufa

Otro problema importante es la falta de espacio libre en habitaciones pequeñas en una casa de campo. Sin embargo, el horno de calefacción Swede se caracteriza por dimensiones relativamente pequeñas con buenos parámetros de funcionamiento.

La potencia de un horno de este tipo en la versión estándar es de 5,2 kW con un consumo moderado de combustible, lo que le permite calentar una casa con un área de hasta 50 m?

Características clave

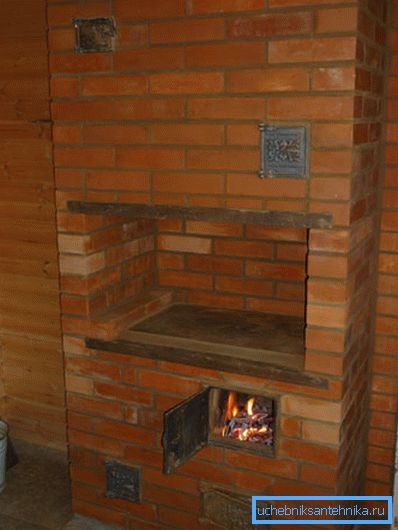

En la foto - la parte frontal (vista desde la cocina)

La estufa de calefacción Swede está ganando cada vez más popularidad debido a las siguientes ventajas:

  • Multifuncionalidad debido a la combinación de calefacción, vitrocerámica, nicho para secar bayas y setas, chimenea, etc..
  • Posibilidad de calentar inmediatamente dos habitaciones adyacentes.. Además, hay modificaciones separadas que pueden calentar inmediatamente tres habitaciones.
  • Pequeñas dimensiones en comparación con otras modificaciones de hornos de ladrillos..
  • Bajo costo de construcción debido a una instalación simple con herramientas de construcción asequibles.
  • Eficiencia debido al bajo consumo de combustible..
  • Vista estéticamente atractiva del edificio, que encajará en el interior decorado en estilo rural o chalet..

¿Hay algún inconveniente que deba tenerse en cuenta al elegir una estufa para construir en una casa de campo?

Las desventajas son las siguientes:

  • La necesidad de desarrollar habilidades para construir una estufa verdaderamente funcional.
  • La necesidad de la disposición de la chimenea, que pasará a través del sistema de techos, y para elevarse por encima de la cresta del techo.
  • Es suficiente cometer una serie de errores en el diseño y la construcción del horno y el resultado será una mala tracción, así como la penetración de humo en la sala de estar.

Características de construcción

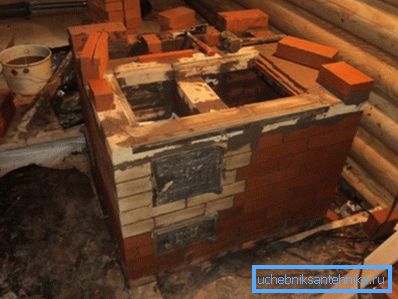

Ladrillo en una casa de madera

El horno de cocción de calefacción del tipo sueco se caracteriza por su alta eficiencia, que se explica por el uso de un complejo sistema de gases de escape.

A diferencia de las unidades de calefacción primitivas, en Swede el aire caliente junto con el humo no se elimina inmediatamente al exterior. El humo, antes de llegar al tubo de escape, pasa por el laberinto de canales utilizados en el diseño del horno. Al pasar por numerosos canales, los gases de escape mezclados con el aire caliente liberan calor y lo transfieren a la fábrica de ladrillos.

Al final del ciclo, el aire que pasa a través del laberinto casi se enfría en la salida. Esto nuevamente se convierte en una ventaja, ya que la chimenea no calienta a temperaturas críticas.

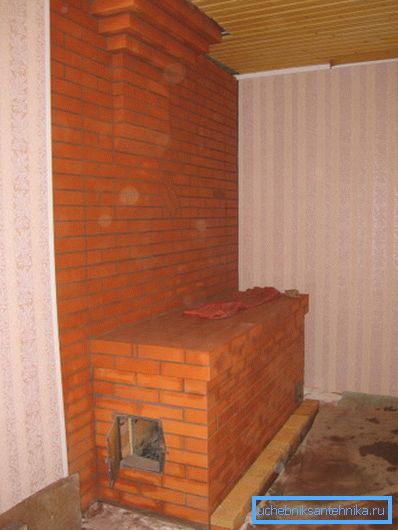

Construcción para 3 habitaciones.

Tradicionalmente, la estructura se construye como parte de una partición interior. En algunos casos, el edificio está ubicado en la esquina e inmediatamente calienta tres habitaciones.

Importante: la ubicación óptima es la opción cuando parte de la estufa, equipada con una encimera, va a la cocina. Esta solución no solo es conveniente, ya que la cocción se realiza directamente en la cocina, sino que también está motivada por el hecho de que el olor a humo de la caja de fuego prácticamente no penetra en la sala de estar.

El horno sueco se utiliza durante toda la temporada: en el calentamiento y la cocción en invierno, en verano, solo para cocinar. Para combinar estas dos funciones en un solo dispositivo al diseñar un horno, junto con un conducto de aire laberíntico, se dispone un conducto de aire directo. (Ver también los tubos de escape: Características.)

Dos canales ubicados por separado están equipados con válvulas especiales. Cuando uno de los conductos está funcionando, la tapa se abre, mientras que la misma tapa en el segundo conducto no utilizado se cierra.

Recomendaciones sobre el dispositivo y tamaños.

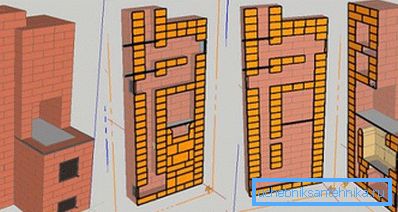

El horno sueco en el corte.
  • La construcción comienza con la colocación de los cimientos. La base se coloca en dos filas de ladrillos con impermeabilización, sin llegar al nivel del piso.
  • Los tamaños estándar de la estructura están determinados por parámetros tales como las peculiaridades de la casa, el área de la habitación, el crecimiento de los propietarios. La altura óptima a la cual instalar la placa, no más de 11 filas. La longitud de colocación recomendada es de 2,5 ladrillos.
  • La chimenea está dispuesta de tal manera que su punto más alto es aproximadamente medio metro por encima de la cresta del techo.
  • Seleccionamos la ubicación de la estufa de modo que la parte delantera con una caja de fuego y una placa de cocción se encuentren en la cocina.
  • Las paredes del compartimiento de combustible disponen ladrillos de fuegos artificiales.
  • Desde el techo hasta la mampostería superior debe haber una distancia de al menos 35 cm.

Importante: si el horno se está construyendo en una casa nueva, en el punto de contacto con la superposición alrededor de la chimenea, separamos un espacio de una pulgada y lo rellenamos con aislamiento térmico flexible, por ejemplo con espuma o lana mineral. La presencia de una brecha de compensación evitará los cambios de tubería en el proceso de contracción en el hogar.

Secuencia de construcción

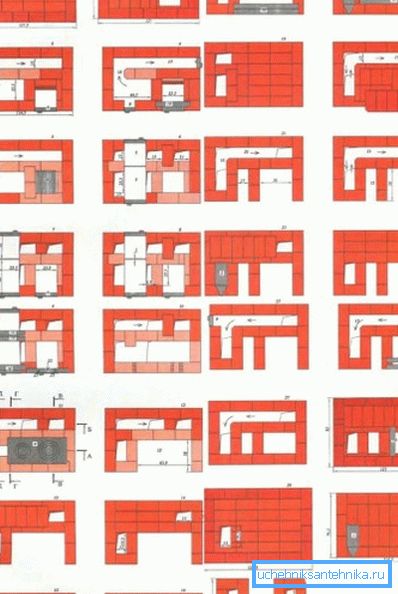

Secuencia de disposición de la colocación con indicación de tamaño.

Las instrucciones de construcción son las siguientes:

  • mampostería sólida - la primera y segunda fila;
  • la base de la cámara de cenizas, los canales verticales y el calentamiento del fondo;
  • Instalación de la puerta para limpieza y extracción de cenizas;
  • conexión de canales de chimeneas;
  • Instalación de puertas superpuestas, parrilla y horno;
  • Rodeamos la cámara de fuego con ladrillo de fuego;
  • colocamos los cimientos de la cámara de combustión e instalamos la puerta del departamento de combustible;
  • forme los canales de la pared posterior y aísle la entrada a la chimenea vertical;
  • Poner sobre el horno y colocar la esquina de acero y la estufa;
  • Formamos la cámara de cocción y los chorros de gas verticales;
  • instalar puertas de limpieza en la parte frontal;
  • traslape los conductos superiores y extienda la repisa;
  • Extiende la base de la chimenea.

Conclusión

Ahora que sabe lo que es una estufa con una sala de cocción, puede comenzar a construir una calefacción eficiente y funcional en una casa de campo. Se puede encontrar más información útil al ver el video en este artículo.
