Calefacción por suelo radiante.

Cada persona busca amueblar la vivienda con todas las cosas necesarias y aprovechar las nuevas tecnologías que crean la atmósfera y el confort deseados. Un factor importante en este tema es la calefacción, que calienta todas las habitaciones en la estación fría. Si anteriormente se decidió instalar calefacción estándar con tubos de hierro y baterías de hierro fundido, hoy puede encontrar muchas opciones alternativas.

Uno de ellos es un piso con calefacción, que no solo es agradable para caminar, sino que también proporciona suficiente calor para mantener la temperatura óptima en la habitación. Hay varias opciones para organizar la calefacción por suelo radiante, pero la más común y accesible es un sistema de agua. Disponer de agua caliente por suelo radiante no es muy difícil. En este artículo explicaremos cómo hacer un piso calentado por agua con sus propias manos en una casa privada, le daremos una instrucción paso a paso para la instalación e instalación.

Beneficios

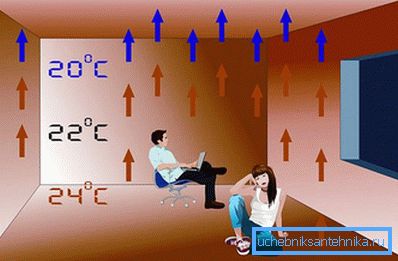

Ventajas de un suelo calentado por agua.

Como sabes, la temperatura más cómoda para una persona es +18? С. También puede ser mantenido por un sistema de calefacción convencional, pero cuando se trata de pisos, que pueden ser muy fríos debido al contacto directo con la cimentación, se necesitan tasas más altas aquí. Gracias al sistema de piso de agua debajo, el aire se calienta hasta +22? С. Además, hay otros beneficios que el usuario recibirá cuando use tecnología moderna:

  • Sin circulación de polvo.
  • Reduciendo la probabilidad de formación de hongos en las esquinas.
  • Normalización de la humedad del aire.
  • Conveniencia de operación y cuidado.
  • Seguridad absoluta.
  • Compatible con diferentes tipos de calefacción.
  • Larga vida útil.

Un argumento importante a favor del suelo cálido es la falta de contacto directo y visual con el calentador, lo que le permite planificar libremente el interior de la habitación.

Diseños básicos y tipos de tuberías.

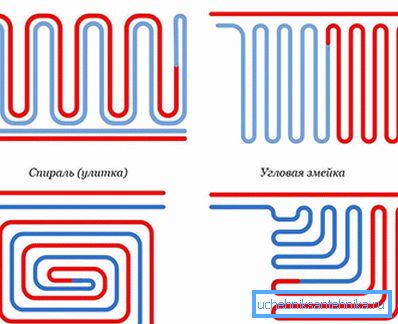

Esquemas de colocación de tuberías de calefacción de suelo de agua.

Para calentar uniformemente distribuida en toda la superficie, es necesario elegir la forma correcta de colocación. Como el agua se enfriará gradualmente, la instalación debe comenzar desde las paredes y moverse según el esquema elegido. Para organizar un piso cálido, puede utilizar los siguientes esquemas:

  • Serpiente - sin pasar por el perímetro de la línea ondulada de la sala desde la pared exterior a la siguiente pared.
  • El caracol - Va constantemente alrededor del perímetro, moviéndose hacia el centro, cada nuevo círculo será menor que el anterior.
  • Combinados - Incluye ambas opciones de estilo al mismo tiempo.

Al estudiar las diversas opciones de instalación, todos se enfrentan al problema de elegir el tipo de tubería. Hasta la fecha, puede utilizar estas opciones de tuberías:

El cobre

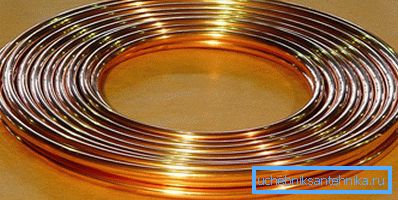

Tubería de cobre para calefacción por suelo radiante.

Tratar materiales caros. En la disposición de un piso con aislamiento térmico es necesario cubrirlos ya que el acoplador puede afectarlos adversamente. La colocación de tuberías requiere equipo y conocimientos especiales en esta área, por lo que un principiante no podrá hacer frente a las tareas.

Metal plastico

Tubos de metal

Las tuberías metálicas se utilizan a menudo cuando se instala un piso con calefacción, ya que el material es bastante duradero y adopta una forma diferente. Son fáciles de instalar. También en la lista de beneficios se incluye la resistencia al estrés. Después de doblar, independientemente de la temperatura del conductor de calor, la forma no cambia.

Polietileno

Tubo de polietileno reticulado

En este caso, se considera el polietileno reticulado (la densidad de reticulación puede ser diferente), que no teme a la congelación. Hay que recordar que a altas temperaturas los tubos se enderezan. La conexión de tuberías entre sí no lleva mucho tiempo.

Polipropileno

Tubo de polipropileno

Hasta la fecha, los productos de plástico son muy populares en varios campos. Las tuberías de polipropileno se utilizan a menudo en los sistemas de calefacción modernos, pero esta opción no es adecuada para pisos debido al gran radio de curvatura.

Es imposible decir qué tuberías son mejores. Es importante calcular todo por adelantado para determinar y comprar el material necesario.

Etapa preparatoria de la instalación del sistema.

Trabajo preparatorio

Para estudiar información sobre cómo hacer un piso cálido por su cuenta, es necesario en orden y, ante todo, vale la pena familiarizarse con el trabajo preparatorio. En la primera etapa, se prepara la superficie:

  • Si el piso está instalado en la sala de estar, entonces se retiran todos los muebles.
  • Si el piso aún está por usarse, debe ser desmantelado cuidadosamente.
  • Para cumplir con la tecnología, es necesario que las tuberías se coloquen a una profundidad suficiente. Esto se puede lograr eliminando parcial o completamente la regla antigua. Para llevar a cabo estos trabajos, necesita un martillo potente o un martillo eléctrico. Antes de comenzar a trabajar, necesita saber a qué nivel puede moverse. Para esto, se elimina una pequeña capa de la superficie y se inspecciona la distancia a las losas de concreto (en el caso de un apartamento). En una casa privada con un grosor pequeño de la regla de vaciado, es posible que tenga que quitarla completamente y quitar parte de la ropa de cama.
  • Después de que se ha hecho el receso, todo el espacio de las placas expuestas se elimina cuidadosamente. Hazlo mejor con una aspiradora de construcción especial. Si la instalación se lleva a cabo en una casa privada y tuve que quitar parte de la ropa de cama debajo de la regla, entonces debe apisonar bien la base. Esto se hace mediante una herramienta de fabricación propia (se puede ensamblar a partir de una tabla de 20 a 20 cm; una barra de 50 a 50 mm y un mango transversal está unido a la base) o mediante un vibrador. Los últimos son tanto de gasolina como eléctricos. Para aquellos que viven en un apartamento, se necesitan más métodos de apisonamiento, de lo contrario, el techo de los vecinos sufrirá por debajo.
  • Para la siguiente etapa, necesitará accesorios de metal con un diámetro de 8 × 10 mm. Necesitas hacer una caja con eso. Si la altura de la corbata futura será de hasta 10 cm, entonces un nivel será suficiente: al levantar 20 cm o más, es mejor hacerlo en varios niveles. Para hacer esto, se hacen dos planos idénticos, dentro de la rejilla se coloca con un paso de barras longitudinales y transversales de 40 cm. Las rejillas están interconectadas por espaciadores de la longitud requerida. Todas las acciones se pueden realizar utilizando hilo de tejer. En algunos casos, si las acciones se llevan a cabo en un apartamento y la regla de tiro será de hasta 10 cm, las balizas metálicas se colocan por nivel y la base se vierte sin el uso de un listón. Usando la regla, la solución se alinea y se muestra el plano.
  • Dentro de las tres semanas, es necesario dejar reposar la capa inundada, para que se vuelva más fuerte y no flote durante el curso del trabajo.

Si el apartamento no planea eliminar la regla antigua, pero aún es necesario nivelar el piso, entonces se pueden usar compuestos autonivelantes. Para trabajar con ellos, es importante observar la proporción de componentes recomendada por el fabricante. Si el espacio es más grande que el indicado en el paquete, entonces el territorio debe dividirse en secciones. Puede separarlos con la ayuda de espuma de poliuretano, ya que la solución no fluirá. Después de verter el área, es importante caminar con un rodillo de agujas para eliminar los residuos de aire y mejorar la adherencia.

El principal escenario de trabajo.

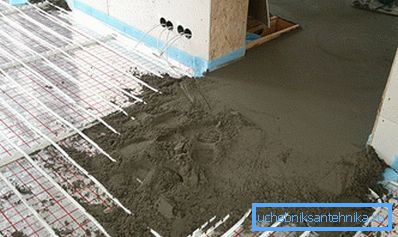

Regla de piso semiseco

Después del trabajo preparatorio, puede proceder a la instalación directa.

  • Hacemos limpieza. Lo mejor es recubrir la regla congelada y reforzada con una imprimación. Esto se puede hacer en una capa. Esto eliminará el polvo no deseado y fortalecerá la superficie.
  • Toda la zona está cubierta con impermeabilización. Para este propósito, se utiliza una película de polietileno con un espesor de 200 micrones. Los lienzos se superponen, debe ser de al menos 10 cm. Las costuras están selladas con cinta adhesiva común. Los giros se realizan en las paredes por 5 cm.
  • Una cinta más húmeda está pegada alrededor del perímetro. Su altura debe ser tal que represente la capa de la regla futura con aislamiento. Está hecho de poliuretano espumado y es necesario para compensar la expansión del concreto cuando se calienta.
  • La siguiente capa es el aislamiento. Para estos fines se utiliza espuma o espuma plástica. Su grosor mínimo debe ser de 3 cm. Si se planea que este nivel tenga un grosor de 6 cm o más, entonces es mejor colocar varias capas. En este caso, deben colocarse de manera que las costuras queden entrelazadas y no superpuestas. Esto es importante, ya que no se desviarán bajo la carga de la regla de acabado.

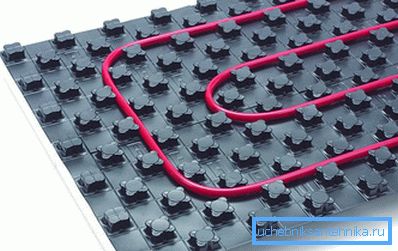

Método conveniente de colocación de tuberías

  • Para mayor comodidad, es mejor usar la capa superior de aislamiento con orejetas (protuberancias de plástico especiales, entre las cuales se coloca el tubo). Si esto no es posible, entonces una rejilla metálica se ajustará en incrementos de 10 a 15 cm. En el primer caso, la tubería presiona bien debido a sus características de diseño, y las vueltas se fijan con clips de plástico. En el segundo, el alambre se utiliza para la fijación.
  • Siguiente conjunto de armario colector. Para que ocupe menos espacio, generalmente se hunde en la pared. El nicho se hace utilizando un taladro de percusión con un cincel. Para fijar la caja, se perforan agujeros, se insertan clavijas y se sujetan los tornillos.
  • Dentro del gabinete instalado, se montan dos colectores (uno de suministro y otro para corriente inversa). Para facilitar el servicio de seguimiento al comprar una punta, las válvulas son plegables. También considere la posibilidad de agregar contornos adicionales, tal vez esto será necesario en el futuro. El divisor está conectado al circuito principal desde la caldera.

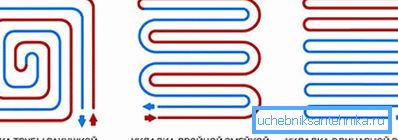

Posicionamiento de opciones para calefacción por suelo radiante.

  • Los tubos se colocan de acuerdo con el esquema previamente seleccionado. Debe comenzar desde el colector y más allá de la pared exterior al centro (cuando se coloca por una cóclea). Es importante que en la aproximación al divisor todas las tuberías estén aisladas. Esto evitará el sobrecalentamiento excesivo de ciertas áreas.
  • El área de un circuito no debe exceder los 40 m.2, en el caso de que la habitación sea más grande, debe dividirse en varios contornos.
  • La longitud de la tubería en un circuito no debe exceder los 80 m con un diámetro de 16 mm y 120 m con un diámetro de 20 mm. Esto se debe al hecho de que puede haber grandes caídas de presión y temperatura.
  • Las conexiones de tuberías no están permitidas en el sitio. Si, sin embargo, surge tal necesidad, entonces hágalos mejores mediante el engaste. Para las conexiones plegables, tendrá que dejar una ventana de revisión para el mantenimiento en caso de una avería.

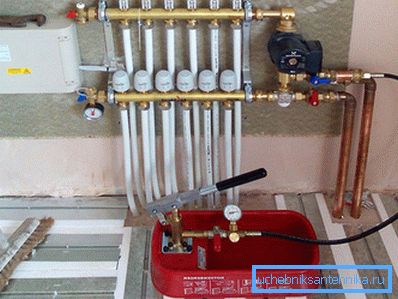

Dispositivo para prensar tubos.

  • Después de colocar el tubo, todo el sistema queda engarzado. Para ello, se llena de aire o agua. La presión se acumula hasta un valor que es de 8 a 10 veces el trabajo nominal. En este estado, el sistema se deja por un día. La caída debe ser insignificante: se permite expandir la tubería. La longitud total de la tubería se verifica para detectar daños.
  • Preparando una solución para solera. Definitivamente necesitará añadir un plastificante. Esto hará que la mezcla sea más elástica. La proporción de cemento y arena será diferente para una marca en particular, por lo general, se indica en el empaque. El plastificante necesitará a una velocidad de 1 l por 1 m.2.
  • El llenado se realiza para que las tuberías permanezcan bajo presión. Durante la operación, puede dañar accidentalmente el contorno con alguna herramienta. Es mejor revelarlo ahora que después de que todo está congelado.
  • La maduración completa de la solera de hormigón dura 28 días.
  • Después del secado, puede cortar el exceso de cinta de amortiguación y colocar las baldosas.

El paso de colocación se determina en función del propósito del suelo calentado. Si esta es la única fuente de calentamiento, entonces el paso debe ser de 15 cm, y si el auxiliar es de hasta 30 cm. En el caso de que se hayan provisto varios circuitos, también se debe colocar una cinta amortiguadora entre ellos en la regla.

Otras opciones

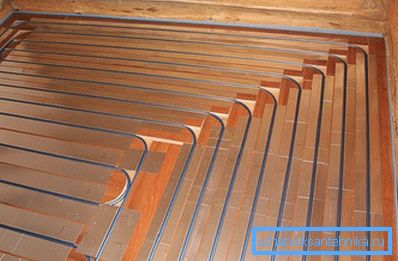

Suelo de aislamiento térmico de agua en la casa de madera.

Además del método de colocación de cemento, la tubería sobre una base de poliestireno y madera también se ha generalizado en la actualidad. El principio general es que no es necesario rellenar la regla de acabado. En el primer caso, las placas de aislamiento también sirven como una guía para la colocación de tuberías, para esto se proporcionan canales especiales.

Antes de colocar el contorno, se colocan placas de metal especiales, lo que aumentará el área de transferencia de calor. En la segunda realización, el aislamiento se monta entre los retardos. Las hojas de aglomerado se colocan en la parte superior, en la que, como en la primera variante, se cortan las ranuras para el conductor. Las placas de metal se montan de la misma manera. Encima de todo se cubre con un revestimiento de acabado, en el papel de un laminado u otro material puede actuar.

La ventaja de estas opciones es que no ejercen presión adicional sobre el piso. Por ejemplo, se puede utilizar en el segundo piso de una casa de madera.

Vamos a resumir. Es posible hacer un suelo de agua caliente por sí solo. Es necesario calcular todo, elegir un esquema de tendido de tuberías y consultar con expertos. Con una instalación adecuada y el cumplimiento de toda la tecnología, el aire caliente se distribuirá de manera uniforme no solo alrededor de la habitación, sino también en las habitaciones vecinas, a partir de las capas inferiores.

Como una reposición de la base de conocimientos y la expansión del horizonte, le sugerimos que lea el artículo "Cómo colocar adecuadamente un piso caliente debajo de la baldosa"

El video

Mire el video sobre la instalación de tuberías de metal y plástico para instalar la calefacción por suelo radiante:

En este video puede ver el proceso de instalación de un piso con calefacción utilizando una tubería de polipropileno:
