Calefacción por suelo radiante en 4 etapas.
El abrumador número de redes de calefacción autónomas son sistemas de calefacción a base de agua, que consisten en una caldera de calefacción, tuberías y radiadores. Sin embargo, no a todos les gustan las baterías voluminosas y no siempre estéticas que se instalan debajo de los marcos de las ventanas y que no encajan bien con el interior de la habitación. Es por eso que cada vez más personas prefieren la calefacción por suelo radiante.
No es fácil hacerlo usted mismo, pero el resultado merece la pena.
El procedimiento para la autoinstalación del sistema de calefacción por suelo radiante.
Se debe advertir de inmediato que, independientemente de si está instalando la red climática en su propia casa o actualizando la calefacción en el apartamento, el cableado de la calefacción del piso entre instaladores profesionales se considera uno de los procesos de construcción más complejos.
Pero si tiene al menos conocimientos básicos en el campo de la construcción y reparación, tiene las habilidades adecuadas, entonces puede hacer todo por sí mismo. Esto le ayudará a la instrucción, que por conveniencia de la percepción se divide en varias etapas sucesivas.
Etapa 1. Preparación y aislamiento de la base.
En primer lugar, es necesario deshacerse de la vieja regla de concreto que cubre el piso. Se desmonta a la losa del piso o base del piso. Después de eso, debe asegurarse de que la diferencia de altura de la superficie resultante en diferentes extremos de la habitación no exceda de 1 cm. Si es más, es necesario nivelar la base con la ayuda de estructuras de construcción especiales.
Luego, la superficie se cubre con una película que realiza el papel de impermeabilización, y una cinta amortiguadora se pega alrededor del perímetro de las paredes. Ayudará a evitar la deformación del piso como resultado de su expansión térmica después de que el sistema de calefacción se ponga en funcionamiento.
Sugerencia Si por alguna razón se usan varios circuitos de calefacción en el piso en la misma habitación, se debe proporcionar la instalación de una cinta de compensación y entre ellos.
La siguiente tarea: la protección contra la pérdida de calor. Es necesario colocar una capa de aislante térmico en el piso, de lo contrario, una parte importante de la energía térmica no calentará la habitación, sino el piso entre los pisos.
La elección del material depende de varias circunstancias:
- Si el calentamiento del agua en el piso se usa solo como un agregado al radiador, debe usar espuma de polietileno, La superficie de la cual tiene una capa adicional de lámina reflectora del calor.
- En el caso de la instalación del sistema descrito en un apartamento de la ciudad o en el segundo piso de una casa (es decir, si hay otra habitación con calefacción debajo de usted), basta con 3-5 cm de capa de espuma.
- En todos los demás casos (especialmente si en la casa en la planta baja hay un piso áspero "en el suelo"), se requieren medidas más serias para proteger contra la pérdida de calor.. Por ejemplo, una capa de arcilla expandida o láminas de espuma de poliestireno de al menos 10 cm de espesor.
Hay esteras especiales de aislamiento para calefacción por suelo radiante. Su precio es algo más alto, pero están equipados con soportes especiales que facilitarán la instalación de tuberías en el futuro.
Después de la colocación se coloca el aislamiento de malla de refuerzo. Sirve no solo para aumentar la resistencia de una regla de concreto, sino también para fijar tubos de plástico metálico, a través de los cuales circulará el portador de calor de líquido caliente del sistema de calefacción.
Etapa 2. Adquisición de elementos del sistema climático.
Al final de los trabajos preparatorios debe abastecerse del equipo necesario. El sistema de calefacción por suelo radiante se construye a partir de los siguientes elementos:
| Equipo | Descripción |
| Caldera de calentamiento | Se utiliza para calentar el refrigerante, que luego se alimenta a las tuberías ubicadas debajo del piso. Ellos intercambian la energía térmica con el aire que circula en la habitación. Al comprar, preste atención al tipo de combustible usado y la potencia del calentador. |
| Bomba de circulacion | Se utiliza para organizar la corriente de refrigerante en todos los elementos del sistema climático. Si el piso cálido se monta junto con los radiadores, se recomienda prever la instalación de una bomba en cada circuito. Así podrás regular más finamente el microclima. A veces, la bomba está integrada en la caldera, por lo que no es necesario comprarla por separado. |
| Valvulas | Debe estar equipado con los tubos de entrada y salida de la caldera. Además, las válvulas que cortan el suministro de agua, es conveniente instalarlas en otros elementos del sistema. De este modo, puede bloquear fácilmente el acceso del refrigerante para la sustitución o reparación de equipos. |
| Tubos | Como material para disponer la calefacción por suelo radiante, es necesario utilizar tuberías de polipropileno o polietileno reticulado. Se prefiere la segunda opción, ya que este material tiene un coeficiente de expansión térmica más bajo. Los tubos de polipropileno son más baratos, pero se recomienda comprar sus variedades reforzadas con fibra de vidrio. |

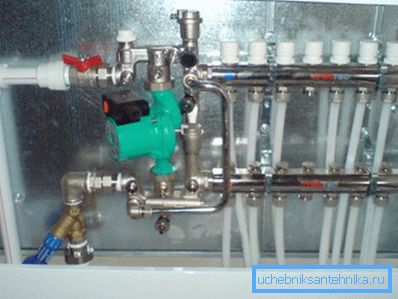

| Coleccionista | Este elemento es una boquilla con muchos orificios para la instalación de tuberías. Se necesitan dos detalles: para distribuir el refrigerante caliente y recoger el agua ya enfriada. A menudo se montan en un armario colector especial. También se instala otro equipo que le permite ajustar la temperatura y el volumen de agua, eliminar el aire, etc. |
| Accesorios, acoplamientos y otros accesorios. | La instalación del sistema de calefacción no se puede hacer sin el uso de varios accesorios. Es necesario para conectar los distintos elementos del sistema. Al comprar, prestar especial atención a la calidad. De la estanqueidad de las uniones depende del rendimiento de todo el sistema. |
Presta atencion Para la instalación del sistema de calefacción, oculto debajo del piso, es necesario utilizar tuberías con un diámetro de 16 a 20 mm, capaces de soportar la temperatura del transportador de calor hasta un 95%. De lo contrario, el rendimiento del sistema no está garantizado y las reparaciones pueden costarle una cantidad de dinero bastante grande.
Etapa 3. Instalación de la caldera.
Para que la calefacción del piso pueda calentar efectivamente las habitaciones, es necesario tener cuidado de instalar la caldera de la capacidad requerida. Es recomendable comprar equipos con una capacidad de 15 a 20% superior a la estimada. Esto ayudará a compensar la pérdida de calor al calentar el piso.
No olvide que se requiere una bomba para organizar la corriente de refrigerante. Si no está integrado en la caldera, asegúrese de comprarla adicionalmente.
La instalación de la caldera debe realizarse en estricto cumplimiento de las instrucciones suministradas. Recuerde que la instalación del equipo de gas solo la realizan especialistas después de obtener el permiso correspondiente.
Etapa 4. Colocación de tuberías y rellenado.
Las tuberías para la calefacción por suelo radiante se fijan en el lugar de instalación mediante soportes especiales. También puede sujetar las piezas con correas de plástico a la malla de refuerzo. Sin embargo, la primera opción facilita la instalación y permite colocar los tubos con más cuidado en el piso.
El proceso de diseño en sí es simple.
Solo sigue algunos consejos:

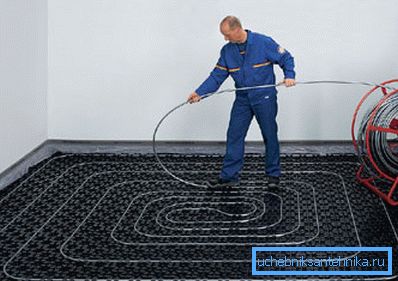

- Tubos de metal y plástico se venden en forma de grandes madejas. No puede sacar de ellos los elementos individuales de las tuberías, debe desenrollar la bahía gradualmente, en cuanto a los diseños en el piso.
- Los giros deben ajustarse para cumplir con los requisitos de un radio de curvatura mínimo. Para la mayoría de los productos, es igual a cinco diámetros de la sección interna.
- Si hace un giro demasiado brusco, se forma una tira característica de un color más claro en el tubo de plástico. Esto significa que la integridad de la pieza puede verse comprometida durante la operación. No puedes usar este artículo. Se debe reemplazar toda la tubería, ya que se prohíbe verter accesorios de tubería en el concreto.
- Las tuberías que pasan a través de las paredes deben estar aisladas con cubiertas de polietileno espumado, espuma de poliestireno o material similar.
- Conecte los tubos al colector. Asegúrese de que las uniones estén apretadas, de lo contrario se podrían formar fugas en estos lugares.
- Una vez finalizada la instalación, el sistema debe estar engarzado. Para ello, se pone en funcionamiento, aumentando ligeramente la presión del refrigerante respecto a la nominal. Así que la calefacción debería funcionar el día.
Durante este tiempo, todos los defectos y fugas serán revelados. Deben ser eliminados, después de lo cual el procedimiento de prensado se realiza de nuevo.
Al verter tuberías con solución de hormigón, es necesario tener en cuenta algunas características:
- Si se utiliza baldosa de cerámica como piso decorativo, la regla debe tener un grosor de 3-5 cm o reducir la distancia entre tuberías adyacentes a 10 cm. De lo contrario, el piso no se calentará de manera uniforme y se sentirán áreas de aire frío y caliente al caminar a lo largo.
- Cuando se planea que el piso se cubra con laminado o linóleo, el espesor de la regla disminuye. Para evitar la destrucción del concreto, puede usar una malla de refuerzo adicional. Así minimiza la pérdida de calor y aumenta la eficiencia del sistema.
Es necesario poner el sistema en funcionamiento al inicio de la primera helada, ya que tiene una alta inercia térmica. Se tarda unos 3-5 días para calentar la temperatura ambiente a un nivel cómodo.
Por otro lado, puede hacer un buen servicio. En caso de una parada de emergencia de la caldera, la red climática emitirá la energía térmica acumulada durante mucho tiempo.
Conclusión
Evidentemente, siguiendo la secuencia de acciones anterior, puede construir fácilmente en su hogar un sistema de calefacción por suelo radiante que sustituya a los radiadores clásicos. Pero esta no es la única forma de instalar elementos de calefacción ocultos.
En particular, de una manera similar es posible disimular los radiadores de calefacción en el suelo. Para más información sobre esto, vea el video a continuación.
