Calefacción por suelo radiante: cree confort y elimine los

A menudo, para calentar viviendas individuales, se utiliza un sistema de calentamiento de agua con caldera de calefacción y radiadores. Este tipo de inconvenientes tiene muchos inconvenientes, pero el principal es la necesidad de instalar baterías grandes y no siempre estéticas, lo que arruina la apariencia de la habitación. Es por eso que la calefacción de una casa de campo con pisos cálidos se hace cada vez más generalizada.

Las características del diseño de este tipo de sistemas climáticos se discutirán a continuación.

Elegir un sistema de calefacción

Radiadores o suelo caliente.

Antes de cualquier propietario de tierra que quiera construir su propia casa, tarde o temprano, hay una pregunta sobre la elección de un tipo de equipo climático. Las opciones más comunes son la calefacción por radiadores y la calefacción por suelo radiante.

Es necesario dar preferencia a este o aquel sistema en la etapa en que se está desarrollando el proyecto de calefacción de una casa privada.

Para facilitar la toma de decisiones, permítanos enumerar las características de ambos sistemas:

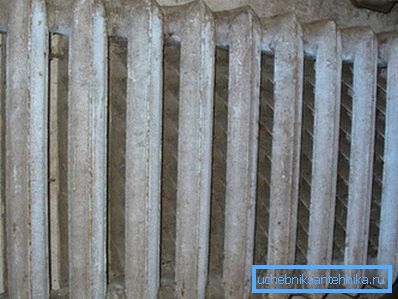

• Las secciones voluminosas de los radiadores casi nunca encajan en el diseño de la habitación, mientras que las tuberías ubicadas debajo del piso serán completamente invisibles;

• Los radiadores de calefacción disipan el calor en todas las direcciones, lo que produce pérdidas significativas a través de las paredes, y el piso calienta el aire de la habitación exclusivamente;
• para lograr la comodidad en la habitación, los radiadores requieren calentar el aire a una temperatura de 20-22 grados centígrados, y un sistema con un piso cálido crea comodidad incluso a los 18-19;
• Los radiadores de calefacción (excepto los de hierro fundido) tienen una inercia baja: se calientan rápidamente y se enfrían, mientras que los pisos cálidos tardan en calentar la habitación, pero después de detener el suministro de refrigerante, la temperatura en la habitación permanece alta durante un período más prolongado;
• El costo de operar la calefacción del radiador es más alto que el costo de mantener un piso con calefacción.

Presta atencion Calentador de agua - calefacción por suelo radiante o radiadores - requiere una caldera de calefacción. Su tipo y potencia depende del esquema de calefacción utilizado. Por lo tanto, elija con mucho cuidado, porque cambiar algo más tarde será imposible o muy costoso.

El diseño de cualquier sistema de calefacción: un piso caliente y radiadores, requiere inversiones financieras significativas. Sin embargo, en el primer caso, la cantidad de dinero gastado será mucho mayor. Este factor limita la amplia distribución del tipo descrito de redes de calefacción.

Cabe destacar que el manual de instalación para sistemas de climatización permite combinar calefacción por suelo radiante y por radiador. Lo principal es tener suficiente capacidad de caldera y organizar la circulación correcta del refrigerante (si se usa).

Electricidad o agua

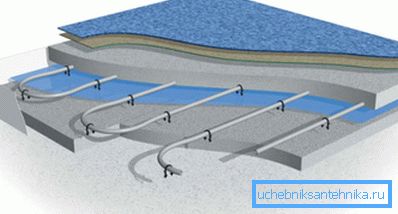

Entonces, ha decidido hacer calefacción de la casa con pisos con aislamiento térmico, pero no con radiadores. A continuación, debe hacer una elección a favor de una fuente de energía particular. Aquí hay dos opciones: usar electricidad o tuberías a través de las cuales circula el agua, calentada por la caldera.

Considere las ventajas y desventajas de cada esquema:

1. Cuando se utiliza electricidad, la altura de la regla de hormigón puede ser de 3 a 6 cm, si monta los tubos, entonces, por razones obvias, el grosor aumenta hasta 15 cm.
2. La electricidad como transportista de energía cuesta más que el gas o el combustible sólido, por lo que si desea usar un piso con calefacción como calefacción principal, es mejor usar agua, de lo contrario, el costo de los servicios públicos será demasiado alto.

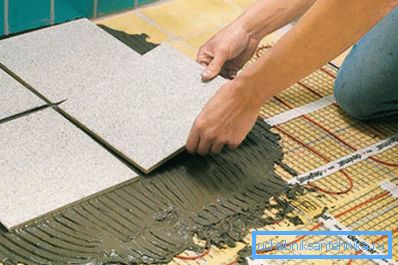

Sugerencia En tiendas especializadas en construcción, hay disponibles esteras térmicas especiales para la venta, que tienen una alta transferencia de calor y son energéticamente eficientes. Sin embargo, se recomienda su montaje solo en habitaciones pequeñas.

1. La construcción de pisos con calefacción por agua es más costosa que la eléctrica. Sin embargo, usted recupera repetidamente sus costos durante la operación. Además, el uso de una caldera de gas o de combustible sólido para calentar en lugar de una eléctrica aliviará la línea eléctrica, y esto es muy importante para las áreas rurales.

Diseñando

El sistema tiene calefacción por suelo radiante y calefacción con radiadores que difieren significativamente entre sí. Las baterías instaladas incorrectamente o acopladas incorrectamente pueden modificarse en cualquier momento, y la reparación de la calefacción por suelo radiante requiere abrir el piso decorativo y destruir la capa de concreto.

Por lo tanto, el diseño de un sistema de calefacción que utiliza calefacción por suelo radiante debe abordarse con mucho cuidado, teniendo en cuenta todos los SNiP, DBN, GOST existentes, etc.

El proyecto correctamente redactado le permite determinar con precisión:

• cuántos materiales (tuberías, accesorios) se necesitan para configurar una red climática;
• Qué número de componentes adicionales (bombas de circulación para calefacción, matrices de colectores, válvulas de cierre) se requerirán en el proceso de trabajo.

Para el desarrollo del proyecto se necesitará la siguiente información:

• el área de la habitación, la altura de los techos y la forma geométrica de la habitación;
• el valor de la temperatura óptima a ser alcanzada por el sistema climático;
• Otras características importantes.

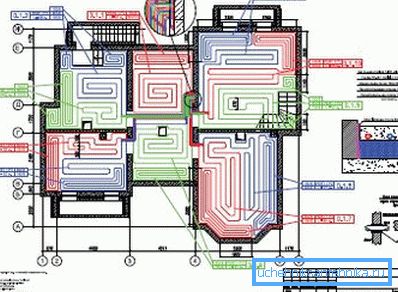

Asegúrese de elaborar un esquema en el que se indican:

• puntos de instalación para armarios colectores;
• Disposición de circuitos individuales de calefacción;
• Ubicaciones de las juntas de dilatación, etc.

Sugerencia El cálculo y la elaboración de un boceto se pueden realizar de forma independiente, pero es mejor utilizar un software especial para este propósito. La computadora tendrá en cuenta con mayor precisión todos los matices y características, y le permitirá evitar la mayoría de los errores en el diseño.

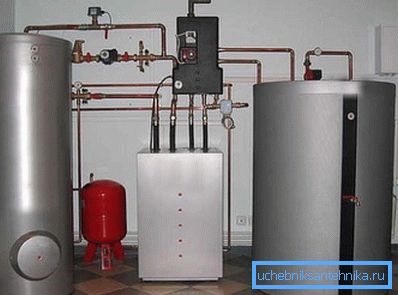

Es necesario prestar especial atención a la capacidad térmica del equipo instalado. Debería ser suficiente para elevar la temperatura en las habitaciones al nivel de 20-25 grados centígrados. Esto permitirá compensar la pérdida de calor a través de los diversos elementos estructurales del edificio.

Recuerde que si elige calefacción por suelo radiante eléctrico, no se pueden colocar debajo de los muebles, por lo que debe pensar con anticipación acerca de la instalación de armarios, sofás, camas, etc. Es por eso que, por cierto, el esquema de calentamiento de agua es más común.

Diseñar un suelo cálido.

Preparacion

Ahora veremos con más detalle cómo organizar de manera independiente la calefacción de una casa privada con calefacción por suelo radiante.

Debe comenzar desde la etapa preparatoria del trabajo, que consiste en las siguientes acciones:

1. El terreno se está preparando. La diferencia de altura permitida en el suelo no debe ser superior a 5 mm. De lo contrario, deben usarse mezclas autonivelantes para eliminar asperezas. Naturalmente, la superficie debe estar limpia de escombros, escombros y polvo.

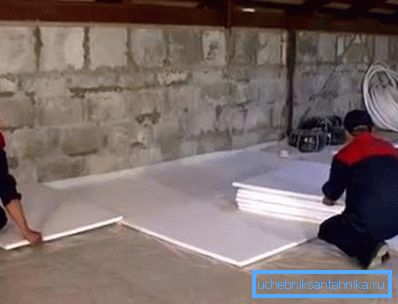

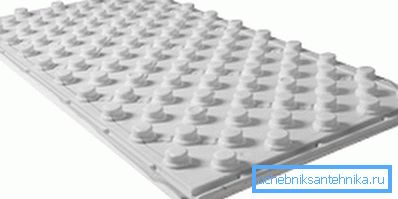

2. Un material con un bajo coeficiente de conductividad térmica se coloca sobre un piso áspero uniforme.. Su grosor debe ser de al menos 3 cm. Es recomendable utilizar esteras especiales para calefacción por suelo radiante con peines ya fijos para sujetar tuberías de metal y plástico.

1. El sistema de calefacción seleccionado, un piso cálido con un portador de calor líquido, requiere la presencia obligatoria de una cinta de amortiguación especial. Debe colocarse en la unión de la base rugosa y las paredes de manera que quede por encima de la capa aislante y la regla.
2. La capa de refrigerante se cubre con una película con una superficie que refleja el calor. Luego se coloca una malla de refuerzo en la parte superior, sobre la cual se fijan los tubos con la ayuda de clips de plástico. Las secciones de tuberías que tocan las juntas de expansión deben protegerse adicionalmente con piezas de corrugaciones plásticas.

Presta atencion Si utilizó material especializado con soportes prefijados para el aislamiento térmico, debe reparar las tuberías con su ayuda.

Asamblea

Al instalar las tuberías, es necesario decidir cómo se les suministrará el refrigerante. Existe un esquema de calefacción del piso a través del circuito de calefacción o en forma de una tubería de suministro y colectores de distribución separados. El último tipo es preferible, ya que le permite controlar con más precisión la temperatura en diferentes habitaciones y reducir la carga en el calor y el equipo eléctrico.

Si la casa en construcción tiene varios pisos, los colectores deben ser montados en cada uno de ellos.

Para esto, es mejor equipar un gabinete especial en el que se colocará lo siguiente:

• peines repartidores de refrigerante;
• los accesorios de bloqueo que están activando y desactivando el suministro de líquido;
• Bombas de circulación que aseguran el flujo de agua o anticongelante;
• Equipos de control y control.

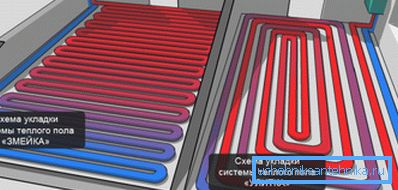

Un bucle de tuberías que calientan el piso se puede colocar de acuerdo con dos esquemas comunes:

1. Serpiente
2. Espiral

Segundo tipo de instalación preferido. En este caso, las pérdidas de calor de las tuberías ubicadas más cerca de la pared exterior del edificio se reducen significativamente. Para un calentamiento más uniforme del revestimiento del piso, es necesario elegir el paso correcto para colocar los bucles.

En promedio, 1 cuadrado. Los metros de espacio llevan unos 5 metros de tuberías. Recuerde que la longitud total de un bucle no debe exceder los 90 m. Si necesita calentar habitaciones grandes, debe conectar varias espirales o "serpientes" independientes.

Prueba de presion

Una vez finalizada la instalación, la conexión de los colectores, el equipo eléctrico, las tuberías de suministro y descarga, el sistema debe estar engarzado. Este procedimiento le permite verificar una vez más la resistencia y la tensión de todas las conexiones y partes.

Para hacer esto, es necesario colocar un transportador de calor en las tuberías bajo presión, que es un poco más alto que el estándar. En este modo, el sistema calienta el piso y la calefacción con radiadores (si está presente) debe funcionar durante 24 horas.

Es posible pasar a la siguiente etapa de trabajo solo después de la eliminación de todas las deficiencias y fugas identificadas.

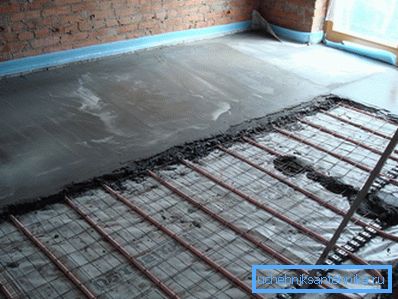

Verter el concreto

Al final de la prueba, los tubos instalados se vierten con una mezcla de concreto, a la que se agrega un plastificante, lo que aumenta la plasticidad de la regla. Se debe trabajar en el momento en que las tuberías no se hayan enfriado, de lo contrario, después de encender el calentamiento, las piezas en expansión provocarán la aparición de grietas en el contrapiso.

Presta atencion El sistema de calefacción debe estar encendido, calentar las tuberías y luego, antes de verter el hormigón, apagar.

Tan pronto como el concreto comenzó a asentarse, la caldera se encendió nuevamente y se permitió que el refrigerante ingresara a las tuberías, aumentando gradualmente su temperatura. Esta operación debe continuar durante tres días, hasta que la regla finalmente gane fuerza.

Conclusión

La calefacción por suelo radiante es una excelente manera de calentar las habitaciones, ya que además de una calefacción más uniforme del aire, puede deshacerse de los radiadores de aspecto poco atractivo. Sin embargo, esta no es la única forma de instalación oculta de redes climáticas.

Puedes aprender más sobre esto en el video publicado en este artículo.
