Calefacción por suelo radiante: cómo garantizar un

14-10-2018
Calefacción

Hoy en día, la calefacción por suelo radiante se puede utilizar como parte de un sistema de calefacción común y como un diseño universal que garantiza el mantenimiento del clima interior. Sin embargo, en cualquier caso, debe montarse de acuerdo con ciertos estándares, y este artículo se dedicará a este problema.

Para mantener tus pies fríos, también necesitas calor desde abajo.

Evaluación de desempeño

En la mayoría de los casos, al diseñar un sistema de calefacción, los elementos de calefacción (radiadores, convectores o radiadores) se encuentran en las paredes de la habitación. Esto a menudo conduce a un gasto excesivo de portadores de energía: es necesario "ahogarse" con un exceso, de lo contrario los pies descalzos en el piso sienten una gran incomodidad.

Presta atencion Y si recuerda que la hipotermia de las extremidades inferiores de la parte conduce al desarrollo de resfriados, el deseo de "mantener los pies calientes" se vuelve bastante comprensible.

Con el fin de evitar tal desarrollo, muy a menudo los propietarios de las instalaciones deciden colocar cables de calefacción o tuberías de calefacción en el suelo. Esta decisión será muy racional:

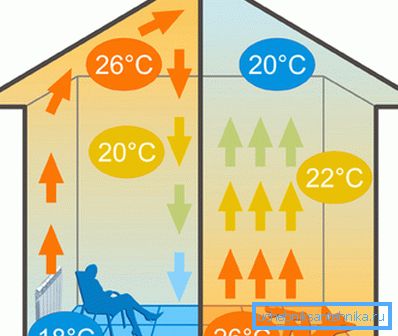

Distribución del flujo de calor.
  • Incluso si se rechaza la instalación de radiadores y convectores de calefacción en las paredes al instalar un piso con calefacción, los costos de energía se reducirán significativamente. Debido a la distribución óptima del flujo de calor.
  • Si utiliza la calefacción por suelo radiante como una fuente adicional de confort, el ahorro de energía no será tan notable, pero lograremos una reducción en los costos..

Entonces, en cualquier caso, vale la pena hacer este proyecto. Y aunque el precio de los materiales será considerable, los costos se amortizarán rápidamente.

Técnica de montaje

Sistema de agua

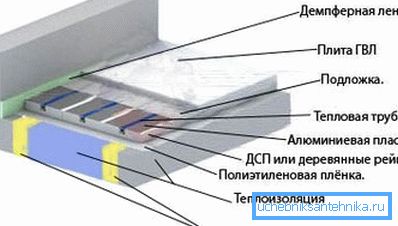

Diagrama de dispositivo de calentamiento

Al colocar la calefacción en el piso, podemos usar dos esquemas de diseño: agua y electricidad. Cada uno de ellos tiene una gran cantidad de matices, y antes de comenzar la instalación con sus propias manos, debe examinarlos a fondo. Aquí presentamos sólo el algoritmo de operación más general.

Empecemos con el sistema de agua:

  • Utilizamos una caldera o una caldera autónoma como fuente de calor. Conectarse al sistema de calefacción general o agua caliente no vale la pena: ¡la selección de calor claramente no es como la de los vecinos!
  • Para comenzar, prepare la base del piso, retirando de ella todas las capas del revestimiento a la losa de concreto. Es deseable nivelar la placa con un perforador o una amoladora con una precisión de 5 mm.

Presta atencion Se puede dejar una regla fuerte, pero luego los tubos de calefacción por suelo radiante elevarán su nivel en aproximadamente 50-70 mm desde el original.

Instalación de clips de fijación de tuberías.
  • La base está tratada con materiales impermeabilizantes para evitar fugas.
  • Desde arriba colocamos una capa de placas de espuma de poliestireno o tapetes especiales con clips para tuberías.
  • A continuación, coloque un tubo de polímero con alta conductividad térmica. El paso óptimo de colocación es de 15 a 20 cm, y la configuración de la tubería debe seleccionarse según el tamaño de la habitación.
  • En el nicho de la pared instalamos un colector con un sistema de control de temperatura adjunto. La instrucción no recomienda personalizar su trabajo de forma independiente, por lo que aquí debe invitar a un especialista.

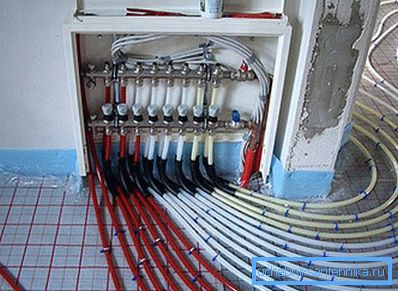

Coleccionista de fotos con contornos unidos.

Después de conectar todos los elementos, verificamos la estanqueidad de los circuitos suministrando agua a presión a los tubos de calefacción. Si no hay fugas, llenamos el piso con una nueva regla y, una vez seco, colocamos el revestimiento del piso.

Sistema electrico

La calefacción eléctrica por suelo radiante es ligeramente diferente:

  • Como en el caso de los circuitos de agua, nivelar el fondo del piso. Aquí no se requiere impermeabilización, pero se debe colocar una capa de material que refleje el calor. De lo contrario, no calentaremos nuestro apartamento tanto como el techo del sótano o los vecinos de abajo.

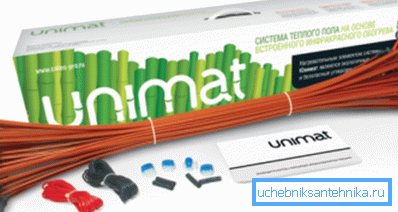

Conjunto de piezas para piso pivotante.
  • A continuación, coloque los elementos de calefacción en el suelo. Pueden ser muy diferentes, y para facilitar la selección, hemos reunido las características principales en una sola tabla:
Calentador electrico Características especiales
Cable resistivo
  • La versión más común, aunque bastante económica.
  • El cable se calienta cuando la corriente pasa a través de un núcleo aislado con un indicador de resistencia significativo.
  • El ajuste se realiza mediante dispositivos externos, ya que cuando se desconectan, el cable puede quemarse.
Cable autorregulador
  • Modificación más perfecta.
  • El material cambia la conductividad según el grado de calentamiento, ya que el riesgo de agotamiento se minimiza.
  • Estos productos son bastante caros, pero tienen una larga vida útil.
Película de calentamiento
  • Suelo de cine también es muy popular.
  • A medida que los elementos de calentamiento se utilizan placas de carbono, se montan en la banda de polímero laminado.
  • El pequeño grosor del material permite colocarlo debajo de cualquier revestimiento de piso.
Varillas de carbono
  • Este tipo tiene un diseño original: las varillas de carbono están fijas en los cables que llevan corriente.
  • El producto proporciona calefacción de suelo de alta calidad y tiene un recurso importante.

El método de instalación depende del tipo de elementos de calefacción utilizados:

  • Fijamos los pisos de los cables al piso utilizando clips de fijación especiales y los unimos a la red eléctrica. Al mismo tiempo, nos aseguramos de que la integridad del aislamiento no se vea comprometida en las conexiones de los cables.

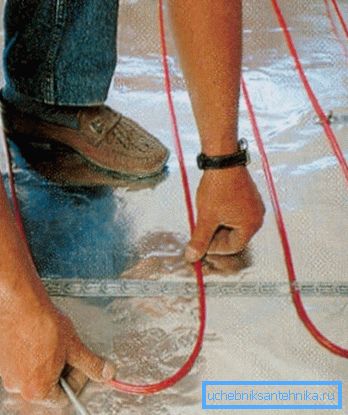

Diseño del cable térmico.
  • El piso de la película se corta al tamaño y conecta las tiras de corriente de las películas con cables de contacto. Para la conexión es muy conveniente utilizar clips especiales, que generalmente vienen con el piso.
  • Los pisos centrales también se cortan al tamaño que necesitamos, después de lo cual hacemos rodar las alfombras resultantes en el piso. Conectamos cada segmento a la red a través de un termostato que proporcionará calefacción de piso automática en el modo que necesitamos.

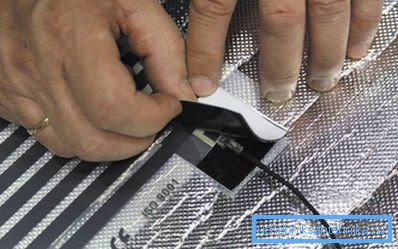

Conectando piso de pelicula

Arriba, como en el caso de un suelo de agua, se vierte una regla. La excepción es el piso de la película: encima de él, es mejor colocar inmediatamente el linóleo o el laminado con una buena conductividad térmica (generalmente se indica en el etiquetado).

Conclusión

Incluso si sus habilidades para trabajar con tuberías o un tren eléctrico son lo suficientemente modestos, aún puede arreglar la calefacción en el piso. Naturalmente, para el éxito del evento, necesita prepararse para ello, por lo que le recomendamos que estudie detenidamente el video aquí.
