Calefacción por suelo radiante: cómo calentar una habitación

02-10-2018
Calefacción

No importa cuán versátiles sean las baterías montadas en la pared, no son adecuadas para su instalación en espaciosas habitaciones, la mayoría de cuyas paredes están hechas de vidrio. En este caso, se utilizan otros radiadores de calefacción: empotrados en el suelo o montados en las patas.

La práctica demuestra que la primera opción es la más aceptable, ya que le permite enmascarar completamente los incómodos y no estéticos dispositivos de calentamiento. Se trata de las características del uso y la instalación de estos dispositivos que se tratarán a continuación.

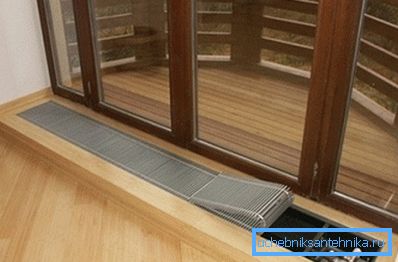

El radiador en el nicho es una excelente solución para terrazas cerradas y verandas.

Equipo de calefacción inusual

Características de diseño

Los radiadores de calefacción montados en el suelo rara vez se utilizan, pero a veces son simplemente indispensables. El ámbito de aplicación principal es el calentamiento de habitaciones con una gran área de acristalamiento. Puede ser solo una habitación con grandes ventanales o una terraza cubierta con acceso al jardín.

En este caso, hay varias formas de calentar:

  1. Baterías clásicas montadas en la pared lateral o trasera.. Esta opción es la más ineficiente, ya que todos saben que los equipos de calefacción deben instalarse en el lugar más frío de la habitación, es decir, junto a las ventanas. Además, de esta manera, se puede alterar el estilo interior concebido por el arquitecto o diseñador.
  2. Sistema de calefacción de suelo. Una buena solución que no se puede implementar si la madera se utiliza como material para el piso: parquet, madera maciza o tablero de cubierta, etc. El hecho es que tiene un bajo coeficiente de conductividad térmica. Esto reducirá significativamente la eficiencia de dicho sistema de calefacción.
El sistema de calefacción por suelo radiante no siempre puede calentar el aire a un nivel cómodo

Además, el precio de tal solución será mucho más que el costo de instalar calentadores de canal.

  1. Radiadores de suelo. Represente una de las variedades de baterías clásicas que se utilizan en redes de calefacción con un fluido de transferencia de calor. Solo difieren en la forma y el lugar de instalación: están montados en ranuras (canales) especialmente diseñados para este fin, que se colocan en el piso.

En la parte superior de estas baterías están cerradas con barras que no interfieren con el flujo de aire y enmascaran perfectamente el equipo instalado.

Las ventajas de esta solución son las siguientes:

  • la fuente de calor se encuentra exactamente donde más se necesita;
  • una batería ubicada debajo del piso no impide el acceso a la puerta o ventana y no causa disonancia en el diseño de la habitación.

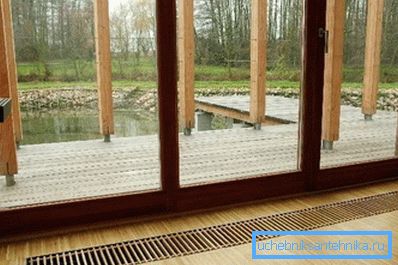

Fuente de calor que no estropea el interior.

Los supermercados de construcción modernos ofrecen dos tipos de radiadores instalados debajo del piso:

  1. Corpus. En este caso, el elemento calefactor se instala en un caso especial, que se monta en el suelo y actúa como un canal.
  2. Sin cuerpo Tales radiadores se colocan en nichos que deben diseñarse antes.

Radiadores de cuerpo

Las cajas en las que se instalan los elementos de calefacción están hechas de metal galvanizado delgado. Las paredes del cuerpo para aumentar sus propiedades de conservación del calor están cubiertas con materiales aislantes y pintadas con el color apropiado.

El propio calentador está hecho de un tubo especialmente doblado en el que las placas del intercambiador de calor están soldadas, lo que aumenta el área de contacto con el aire. El material para estos elementos es el aluminio, que transfiere el calor del agua caliente al pozo del aire circundante.

En la foto - radiador con carcasa galvanizada.

En la parte superior de la caja hay rejillas decorativas hechas de madera o metal. Esto le permite elegir una opción que se combina con parquet y baldosas de cerámica.

Radiadores de cuerpo vienen en los siguientes tamaños:

  • ancho - de 5 a 25 cm;
  • longitud - desde 50 cm hasta varios metros;
  • Profundidad - de 10 a 70 cm.

La eficiencia de la batería, ubicada debajo del piso, depende no solo del área del intercambiador de calor y la temperatura del refrigerante, sino también de la velocidad de convección del aire. Los modelos más potentes pueden equiparse adicionalmente con ventiladores eléctricos. La desventaja de esta solución es la necesidad de conectar equipos a la red eléctrica y un mayor nivel de ruido generado por esta.

Sin embalaje

Estos radiadores se instalan debajo del piso en ranuras especialmente diseñadas. Los nichos están hechos en forma de rectángulo, aislados y cubiertos con cualquier material decorativo no combustible. La profundidad, el ancho y la longitud se diseñan según el tamaño de los radiadores que se instalarán en ellos.

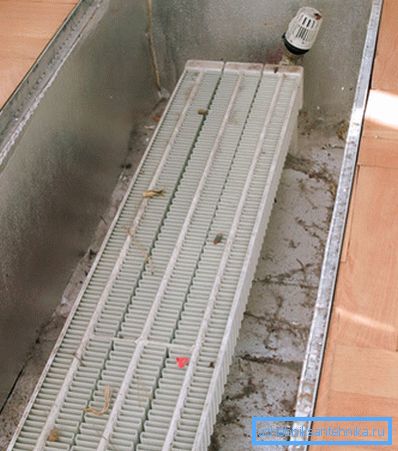

Para la instalación de dispositivos libres, necesita equipar un nicho especial

Nota Recuerde que debe haber un espacio de no menos de 10 cm entre la parte inferior del nicho y el intercambiador de calor del convector. Esto le permite organizar la convección natural del aire, sin la cual es imposible un calentamiento uniforme de la habitación.

Desde arriba, la ranura en el piso está cubierta con una parrilla. Debe ser lo suficientemente fuerte para soportar el peso de las personas que pasan a través de él y ser removido fácilmente, proporcionando acceso para la limpieza y mantenimiento del radiador instalado. Los bordes del hueco, donde se instala la rejilla protectora, pueden decorarse con esquinas de metal o aluminio.

Cálculo de potencia

La determinación del tamaño y, en consecuencia, la potencia del calentador de nicho se realiza de acuerdo con el mismo esquema que la batería clásica. Las cifras requeridas se pueden tomar de los cálculos de ingeniería que se encuentran en la documentación del proyecto para el edificio que se está construyendo.

La potencia de los radiadores instalados se calcula mediante el método estándar.

Sin embargo, para maximizar la eficiencia de los radiadores ubicados debajo del piso, se deben tener en cuenta tales matices:

  • es necesario instalar calefactores de nicho, cuya potencia es un 20% mayor que la necesaria para el proyecto;
  • Si la longitud de la batería es superior a 3 metros, se recomienda conectarla a las tuberías en diagonal (el agua caliente entra y sale por las tuberías ubicadas en los extremos opuestos del dispositivo).

Dispositivos de montaje

Desarrollo de un proyecto arquitectónico.

Inmediatamente debe tenerse en cuenta que los radiadores de calefacción incorporados son equipos bastante complejos en términos de instalación. Por lo tanto, es posible realizar el trabajo con sus propias manos solo si está 100% seguro de sus habilidades y destrezas.

La posibilidad de utilizar dichos dispositivos de calefacción debe establecerse en la etapa del diseño arquitectónico del edificio.

Es recomendable tener en cuenta los siguientes matices:

  1. Asegúrese de que el dibujo creado cumpla con los requisitos de los servicios sanitarios y de otro tipo. Es importante observar el grosor requerido del piso en el primer piso o la resistencia de las losas de concreto reforzado en el segundo. De hecho, además de los propios radiadores, las tuberías se instalarán en el mismo lugar, suministrando y eliminando refrigerante.
  2. Es importante preparar el canal del tamaño deseado. Cuanto más profundo y más largo, la batería más potente que puede instalar. Sin embargo, un nicho en el piso de este tamaño afecta las características de resistencia de la estructura, por lo que el ingeniero que realiza los cálculos debe considerar la posibilidad de instalar un radiador debajo del piso.

Disposición del sistema de calefacción.

Además de los elementos estructurales del edificio, el propio sistema climático está sujeto a diseño. En particular, debe colocar correctamente las tuberías que suministran el refrigerante, así como determinar la ubicación de instalación de las válvulas de aire que eliminan el aire acumulado allí de las tuberías y los radiadores.

Presta atencion Un radiador de calefacción de piso no funciona como una batería montada en una pared. Esto se debe principalmente a otras resistencias al flujo de fluido. Por lo tanto, al diseñar, es necesario realizar un cálculo hidráulico muy cuidadoso y seleccionar los modos de operación de las válvulas térmicas.

De lo contrario, la energía térmica generada por los radiadores no será suficiente para calentar el aire de la habitación a la temperatura deseada.

Es recomendable prever el control automático de los radiadores mediante válvulas y sensores electrónicos. Esto permitirá un ajuste más preciso de los modos de operación dependiendo de las condiciones externas, lo que no solo agregará comodidad, sino que también brindará la oportunidad de utilizar los recursos energéticos de manera más económica (gas, diesel, electricidad, etc.).

Nicho de montaje

La etapa más crucial es hacer un nicho para un radiador. Las instrucciones para su diseño son simples. Aquí es importante observar solo una condición muy importante: proporcionar una capa de impermeabilización continua (especialmente si la instalación de un nicho se realiza en el primer piso, donde el piso de tiro está dispuesto "en el suelo").

El proceso de trabajo para la conveniencia de la presentación se dividirá en varias etapas sucesivas:

  1. Se está preparando un nicho del largo y ancho requerido. Si el piso aún no está inundado, es fácil hacerlo. Pero en el piso acabado también, puede hacer los surcos necesarios. No tardará mucho más.

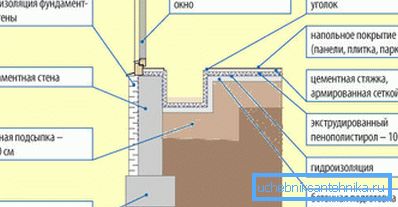

Esquema de nicho para pavimentos en el suelo.
  1. La protección contra el agua se asienta con el uso de materiales de recubrimiento o rollo. Asegúrese de que no emitan sustancias dañinas para el cuerpo humano cuando se calientan.
  2. La siguiente etapa es el calentamiento. Puede colocar un poliestireno de espuma de nicho u otro material con un bajo coeficiente de conductividad térmica.
  3. Después de eso, necesitas hacer un material decorativo de nicho. Simplemente puede enlucirlo o revestirlo con baldosas de cerámica, que se utilizaron para colocar en el suelo de la terraza o terraza. En el primer caso, es necesario reforzar la superficie con una malla para evitar que se agriete o se desmorone como resultado de los movimientos de temperatura y contracción de la base.

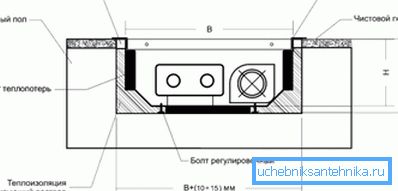

El diseño del nicho en el piso

Presta atencion Si un sistema de este tipo se monta en el segundo piso, el arquitecto o ingeniero que diseña la casa debe reducir la superposición, así como disponer las vigas de apoyo o losas de concreto reforzado para que el nicho las atraviese, no a través.

El borde superior del hueco para el convector se puede decorar con esquinas y proporciona soportes que sostienen la rejilla decorativa y protectora.

Soluciones combinadas

En el caso de que sea necesario calentar habitaciones muy grandes con ventanas grandes, los calentadores de canal se pueden combinar con otros equipos climáticos:

  • radiadores clásicos;
  • Sistema de calefacción por suelo radiante.

En este caso, es necesario instalar y configurar correctamente el sistema de control de clima automático, que coordinará de manera independiente el trabajo de todos los dispositivos montados, logrando el resultado más efectivo y económico.

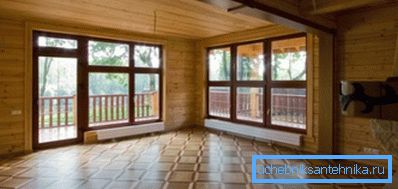

Las soluciones combinadas también se pueden utilizar para calentar.

Conclusión

Los radiadores de calefacción por conductos subterráneos son una excelente solución para la calefacción de espacios en el caso de la imposibilidad de instalar sistemas tradicionales o la falta de diseño para pisos con calefacción. Sin embargo, hay otros métodos innovadores de calefacción (consulte también el artículo Qué características y beneficios tienen los radiadores de calefacción Rifar).

Puedes aprender más sobre ellos en el video a continuación.
