Calefacción por infrarrojos en el techo: cómo calentar

Prácticamente todos los maestros que están acostumbrados a hacer las tareas domésticas con sus propias manos están familiarizados con los sistemas de control de clima tradicionales, en los que los principales elementos de calefacción son los radiadores. Pero hay otras formas de calentar la habitación. En particular, los paneles de techo infrarrojos para calefacción.

Son simplemente indispensables para organizar la calefacción de la zona y se suelen instalar en habitaciones amplias con techos altos. En sus tipos y procedimiento de instalación, siga leyendo.

Conceptos basicos

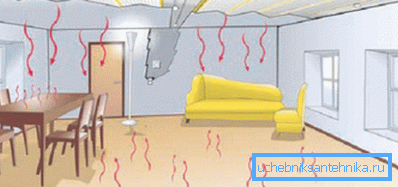

El principio de funcionamiento de los emisores de infrarrojos.

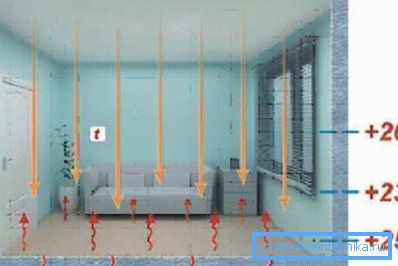

Si los radiadores de calefacción y los calentadores de convección elevan la temperatura de las masas de aire, los rayos infrarrojos calientan los objetos, que están en la habitación y caen en la zona de radiación del dispositivo. Gracias a esto, después de 1-2 minutos después de encenderlo, se establecen condiciones cómodas en la habitación para que las personas estén allí.

Las ventajas de usar radiación infrarroja son las siguientes:

• El equipo tiene una eficiencia muy alta (para paneles de película eléctrica de techo, esta cifra es del 98%);
• Tamaño pequeño: después de la instalación y finalización de los trabajos de construcción, los paneles infrarrojos no serán visibles en absoluto.

Variedades de calentadores infrarrojos.

La industria moderna produce muchos dispositivos climáticos que utilizan radiación infrarroja. Se diferencian en el tipo de energía utilizada y en la aplicación principal.

Los siguientes tipos de dispositivos se pueden encontrar en las ferreterías:

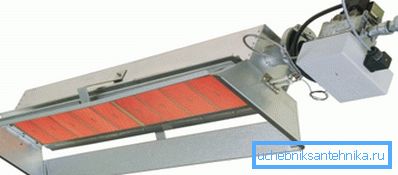

1. Calentadores de gas. En este caso, las ondas de calor emiten placas de un material especial que, a su vez, son calentadas por la mezcla de gas quemado.

Presta atencion Los emisores infrarrojos de gas tienen una potencia muy grande, ya que difícilmente se pueden utilizar en interiores. Más a menudo tales construcciones se utilizan para calentar edificios industriales y comerciales con una gran área.

1. Emisores electricos. El tipo más común de dispositivos. En este caso, las ondas infrarrojas emiten espirales especiales o calentadores eléctricos de calor. Para mejorar la eficiencia de operación, los calentadores pueden equiparse adicionalmente con reflectores y difusores de calor.

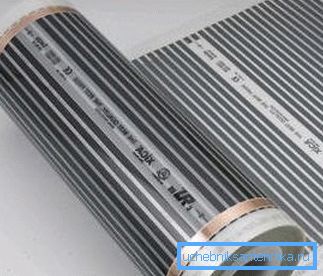

1. Paneles IR de Película. En un sustrato especial se pegan hilos de fibra de carbono, que son fuentes de energía térmica. En la mayoría de los casos, estos tipos de elementos de calefacción se fijan en el techo y se enmascaran con un revestimiento decorativo. Ideal para calentar habitaciones con techos altos (más de 2,5 metros).

En cuanto al ámbito de aplicación, existen:

1. Emisores infrarrojos para uso industrial. Consumen una gran cantidad de electricidad o gas, pero tienen alta potencia. Son de un tamaño bastante grande y su diseño no es muy sofisticado, por lo que rara vez se instalan en viviendas.

Los calentadores de infrarrojos de uso comercial se pueden usar para calentar terrazas abiertas, parques, áreas de juego, etc.

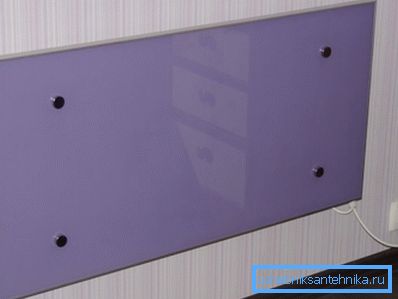

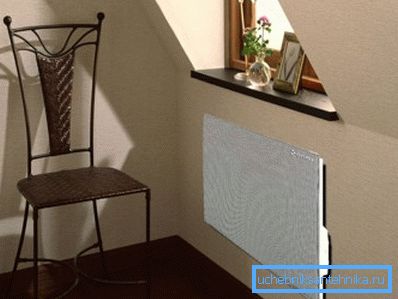

1. Calentadores de hogar. Esta categoría incluye películas infrarrojas y emisores especiales que funcionan con electricidad. Tienen una apariencia atractiva y encajan perfectamente en el interior de la habitación.

Elegir el modelo correcto

Los radiadores que calientan una habitación con rayos infrarrojos pueden utilizarse como la fuente principal de calor o como un sistema de respaldo, que puede encenderse en caso de una falla o eficiencia insuficiente de la red principal.

Con el uso continuo de los dispositivos descritos, es necesario calcular correctamente su potencia:

• para habitaciones con alturas de techo de hasta 3,5 metros - 1 kW por 1 m³ cuadrados
• Con una mayor distancia entre el suelo y el techo: 1,3 kW por 1 m.³ cuadrado

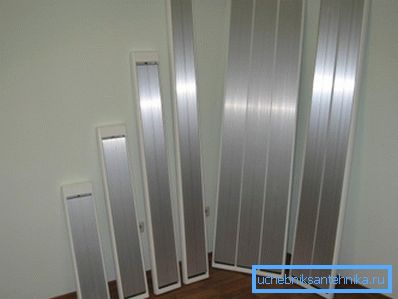

Además, se deben tener en cuenta los siguientes factores:

• Grueso y material de las paredes exteriores del edificio;
• la presencia o ausencia de una capa de calentamiento y el material utilizado para ello;
• el tipo de unidades de ventana instaladas, el número de aberturas de ventanas, ventanas con doble acristalamiento, etc.
• Características de aislamiento térmico del techo y revestimientos entrepisos.

Reparación de calentadores eléctricos infrarrojos.

La forma más sencilla de organizar la calefacción con radiación infrarroja es instalar calentadores especiales fabricados por fabricantes nacionales y extranjeros.

Este proceso no requiere una descripción detallada, pero para que el resultado no le decepcione, debe seguir estos requisitos:

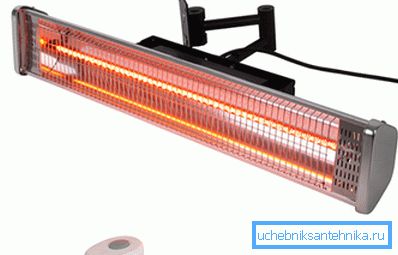

• compre accesorios de fijación confiables que sostendrán firmemente el dispositivo (es recomendable utilizar los soportes que vienen con el dispositivo);
• asegúrese de que los bordes del dispositivo no entren en contacto con materiales combustibles;
• Es necesario aislar cuidadosamente la unión de los cables eléctricos con cinta de polímero o tapas especiales.

El procedimiento para el montaje de emisores infrarrojos de película.

La instalación de emisores de infrarrojos debe estar sujeta a ciertas reglas, el incumplimiento de las normas puede provocar la rotura del equipo y dañar la salud humana.

En particular, las instrucciones de instalación establecen el cumplimiento de las siguientes reglas:

• el techo en el que se montan los calentadores debe tener una cierta altura (al menos 2500 cm);
• está prohibido colocar los radiadores de modo que el flujo de rayos infrarrojos se dirija directamente a la persona (por ejemplo, sobre la cama en el dormitorio);
• los calentadores no deben instalarse cerca de las aberturas de las ventanas;
• Si se supone que la sala debe instalar paneles IR, el techo no debe cubrirse con materiales decorativos de polímeros.

Sugerencia Cuando la calefacción por infrarrojos en el techo se instala en una habitación pequeña, puede hacer el trabajo usted mismo, de lo contrario tendrá que realizar trabajos de construcción complejos, que deben ir precedidos por cálculos de ingeniería. Es mejor confiar el trabajo de especialistas.

El proceso en sí consta de varias etapas, cada una de las cuales se describe en detalle a continuación.

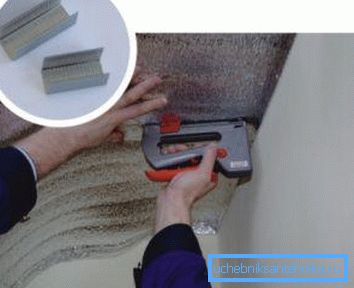

Instalacion de aislamientos

El material de aislamiento térmico utilizado en la instalación de calentadores de infrarrojos, además del bajo coeficiente de conductividad térmica, debe tener una pantalla reflectante de lámina metálica.

El grosor óptimo de la capa es de 5 mm. Si el techo está hecho de materiales conductores del calor, puede tomar un aislante de 10 mm. Además, necesitará una grapadora de construcción (si el techo es de madera o las vigas de soporte están instaladas en ella) o herramientas de fijación especiales con tacos y tapas anchas (en el caso de que el techo sea de hormigón).

El esquema de trabajo es el siguiente:

• Las láminas aislantes térmicas se colocan en la superficie y se fijan en incrementos de no más de 50 cm;
• entre las hojas adyacentes debe hacer un ancho de superposición de 2 a 3 cm;

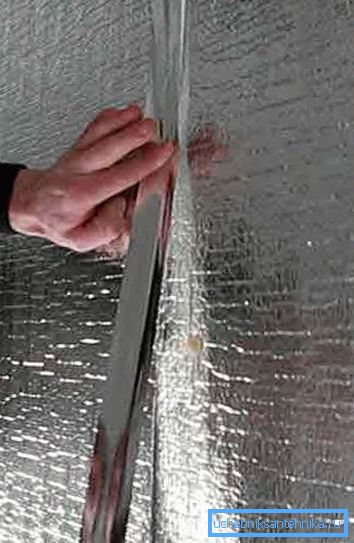

• Para mejorar las propiedades reflectantes de las costuras se pegan con una cinta adhesiva especial.

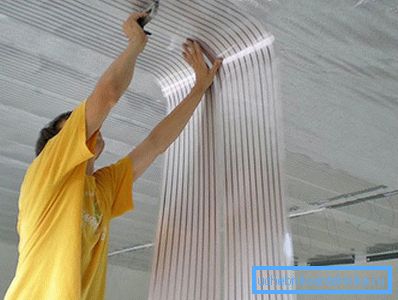

Paneles de fijación IR

Estructuralmente, el calentador de película infrarroja es una placa de carbono, sobre la cual se pegan las fibras de carbono conductoras. Además, cada elemento tiene lugares especiales para fijarlos en una superficie vertical u horizontal.

El orden de instalación de los elementos de calefacción es el mismo que cuando se instala un material que refleja el calor. Se utilizan las mismas herramientas y materiales.

Presta atencion Los calentadores de infrarrojos de película solo pueden fijarse en campos transparentes ubicados en sus bordes (están diseñados especialmente para esto). De lo contrario, puede estropear el dispositivo, cuyo precio no es tan pequeño.

Si duda de sus capacidades o tiene experiencia insuficiente en la realización de tuberías, se recomienda ponerse en contacto con los especialistas que no solo realizan la tarea de forma cualitativa, sino que también garantizan la calidad.

Conexion electrica

Para que los emisores de infrarrojos puedan realizar sus funciones, deben estar conectados a la electricidad.

Esto se hace de la siguiente manera:

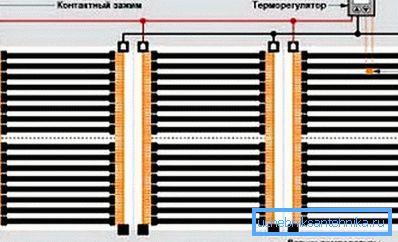

1. Un poco alejado de las películas de calentamiento en la superficie del techo, se hace un estroboscopio para colocar cables eléctricos que alimentan los calentadores. La línea troncal está hecha de un cable de un solo conductor con una sección transversal adecuada (según el número de emisores). Los propios dispositivos están conectados en paralelo.

1. Al final de la instalación, todas las juntas están cuidadosamente aisladas y el canal del cable está cerrado para no estropear el aspecto de la habitación.
2. Después de eso, se instala un termostato automático para calefacción. Su sensor de temperatura debe estar a una altura de aproximadamente un metro y medio del piso. Si la habitación es pequeña, el dispositivo de control simplemente se inserta en la ruptura del cable de alimentación.
3. En locales más grandes, el diagrama de cableado es diferente. Los cables de todos los paneles se recogen en un panel de control especial, donde se instalan contactores magnéticos, controlados por un termostato.

Al final del trabajo, el sistema se prueba en todos los modos existentes. Si tiene éxito, puede montar materiales decorativos en el techo.

Conclusión

La calefacción por infrarrojos es un sistema de clima muy eficiente y fácil de instalar. Sin embargo, su uso como principal puede implicar un mayor consumo de energía, que es más costoso que el gas consumido por una caldera autónoma (consulte también el artículo Película infrarroja para calefacción: el dispositivo y sus características).

Después de revisar el video que se le ofrece, puede aprender sobre formas más económicas de calentar su hogar.
