Calefacción central o central de edificios residenciales.

16-05-2018
Calefacción

Para entender qué es la calefacción central (más a menudo, el término centralizado se usa para definirlo), debemos entender cómo funciona todo esto en el complejo. El hecho es que el método de suministro de refrigerante a los radiadores puede ser muy diferente entre sí.

Por lo tanto, en tales casos, también cambiará su enfoque de la misma instalación o reemplazo de los dispositivos de calefacción. Entenderemos la diferencia entre los sistemas de circuito simple y de circuito doble, descubriremos qué radiadores son mejores para usar y veremos un video clip que corrige el tema.

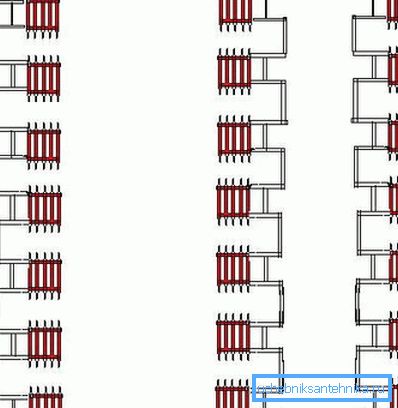

Sistema de calefacción central de un solo tubo en un edificio alto.

Sistemas centralizados

Nota La principal diferencia que determina los sistemas de calefacción central es su funcionamiento desde una casa de calderas común o CHP, mientras que la calefacción autónoma se lleva a cabo utilizando una sala de calderas doméstica. Para el usuario promedio, esto, de hecho, no importa, pero cuando se trata de mantenimiento o revisión, entonces se debe prestar atención a esto.

Sistema independiente y dependiente.

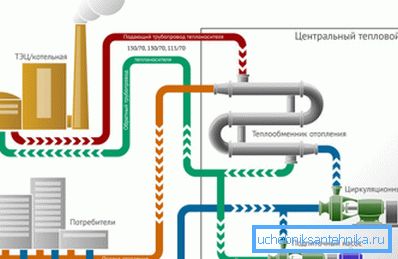

Circuito independiente
  • Si el sistema es independiente, las potentes calderas de calefacción central no suministran el refrigerante directamente a los contornos de las instalaciones residenciales o no residenciales, sino primero a los puntos de calentamiento, donde se produce la redistribución.. Es decir, el agua caliente de una planta de CHP o una casa de calderas poderosa ingresa a dichos TP a través de tuberías de gran diámetro, y luego, dependiendo de las necesidades de un grupo de edificios, una casa o una entrada, se distribuye sobre la potencia del medio de calefacción. Estos TP están equipados con bombas de circulación que, si es necesario, pueden aumentar el caudal (por ejemplo, para un edificio de nueve pisos).

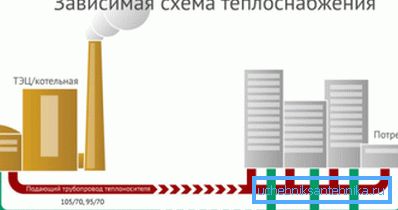

Esquema dependiente
  • En los casos en que el proyecto se realiza de acuerdo con un esquema dependiente, el sistema de calefacción central suministra agua caliente directamente a los circuitos del radiador de cada local residencial o no residencial, sin una distribución previa del caudal.. Cabe señalar que la bomba de circulación en su trabajo no afecta la temperatura del refrigerante, ya que crea la presión adicional necesaria para los pisos superiores de los edificios de apartamentos.

Sistema de circuito único

Sistema de un solo tubo

Este esquema se usa con bastante frecuencia, pero hay importantes inconvenientes de la calefacción central (una tubería) debido a las grandes pérdidas de calor durante el transporte de fluido. Por lo general, son compensados ​​por una mayor presión en el sistema, pero, sin embargo, muy a menudo se pueden escuchar las quejas de los residentes que viven en esas casas.

Diseño de una tubería

La esencia de la operación de dicho esquema es la siguiente: el líquido caliente se suministra a través de una tubería, a la que se conectan los radiadores para calefacción central por medio de las conexiones de entrada y salida. Es decir, el agua calentada durante la circulación a través de las costillas del dispositivo se enfría y nuevamente entra en el tubo de distribución central.

Esto significa que la temperatura del líquido para la próxima batería será más baja, y así sucesivamente. Sin pérdidas, generalmente no más de tres o cuatro, quizás cinco dispositivos pueden funcionar.

Pero en los edificios de apartamentos hay problemas con una cantidad tan grande de radiadores por tubería de suministro, y la razón a menudo radica en un mal aislamiento de las instalaciones. Los residentes, en lugar de aislar las ventanas y puertas, y posiblemente las paredes, comienzan a aumentar el número de secciones en los radiadores con sus propias manos, ¡en algunos casos su número excede las 20 piezas!

Ahora, aritmética simple: si en el elevador de un edificio de cinco pisos solía haber 5 baterías de 10 secciones cada una, según las cuales se calculó la capacidad de diseño, ahora son el doble de grandes. donde comienza la presentación).

Bypass incrustado en frente del radiador

Con el fin de reducir la pérdida de calor en tales sistemas, las derivaciones a menudo se instalan frente a los radiadores, como se ve en la foto de arriba, solo que no se proveen grifos en ellos. Resulta que parte de la corriente caliente puede circular con una pérdida de calor mínima, si no cae completamente en la sección de la batería.

Pero un grifo insertado allí (en el bypass) en la posición cerrada permite que el agua se redirija a través del radiador, es decir, con la máxima pérdida de temperatura.

Doble circuito

Esquema de dos tubos

El sistema de calefacción de doble apertura o cerrado permite el flujo de fluido en un régimen de temperatura continuo para todos los pisos, aunque el precio de los materiales y la instalación aquí es algo más alto que el de un solo circuito. Los fondos se gastan en tuberías para calefacción central.

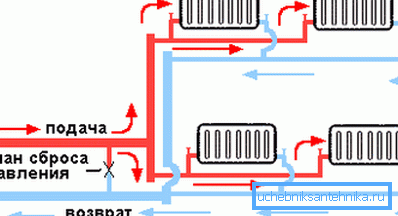

Contorno de doble tubo

En un sistema de circuito dual, los radiadores de calefacción central son independientes entre sí, ya que devuelven el líquido enfriado al tubo de retorno y este refrigerante regresa al punto de calentamiento (CHP o sala de calderas) sin afectar la temperatura de otras baterías. El agua caliente también se suministra a través de una sola tubería.

Nota Teniendo en cuenta el hecho de que existe una alta presión en los sistemas centralizados, los radiadores de hierro fundido están previstos en el proyecto. Pero si desea mejorar el diseño interior, la instrucción le permite reemplazarlos con radiadores de acero o bimetal, que también mantienen la presión bien.

Conclusión

Por lo tanto, en la comprensión directa (generalmente aceptada), la calefacción centralizada o central es un sistema que funciona desde una planta de cogeneración o una casa de calderas común. Pero la calefacción autónoma en una casa privada también se puede considerar como tal, si lo consideramos desde cada habitación, ya que todas están alimentadas desde un punto común.
