Calderas para calentamiento de agua sobre combustibles

04-06-2018
Calefacción

¿Cuáles son las calderas de combustible sólido para calentar el agua? ¿Cuáles son sus ventajas sobre los productos que utilizan otros combustibles? ¿Tienen defectos graves? ¿Cómo conectar la caldera al circuito de calefacción? Tratemos de encontrar las respuestas.

El héroe de hoy.

Dispositivo

Las calderas modernas de agua de combustible sólido son de acero o de hierro fundido con un intercambiador de calor de camisa de agua conectado al sistema de calefacción. Después del encendido, comienza el calentamiento del portador de calor y se procesa la convección: el agua caliente sube a la parte superior de la camisa y luego sube el circuito de calefacción; Frío, en consecuencia, baja.

Con una pequeña cantidad de llenado y su configuración correcta, la diferencia de densidad entre el agua caliente y fría es suficiente para garantizar una circulación estable a través de los dispositivos de calentamiento. Sin embargo, con mayor frecuencia, las bombas de circulación para sistemas de calefacción se utilizan para aumentar la velocidad de circulación e igualar las temperaturas de los radiadores.

Casi todos los productos modernos, incluidas las calderas de combustible sólido de origen ruso, están equipadas con el equipo automático más simple: un termostato que cubre el soplador cuando el refrigerante se sobrecalienta. Esto limita el acceso de oxígeno al horno y reduce la potencia térmica del sistema.

Cubiertas termostáticas del cabezal que soplan en caso de sobrecalentamiento del refrigerante o del aire.

Sin embargo: en calderas de construcción tradicional, la eficiencia también disminuye. La combustión con falta de oxígeno aumenta la concentración de productos de combustión incompleta: el combustible literalmente vuela hacia la tubería.

¿Qué calderas de combustible sólido pueden usar como combustible?

  • Leña
  • El carbón
  • Pellets (pellets prensados ​​a partir de residuos de madera).
  • Briquetas de turba.

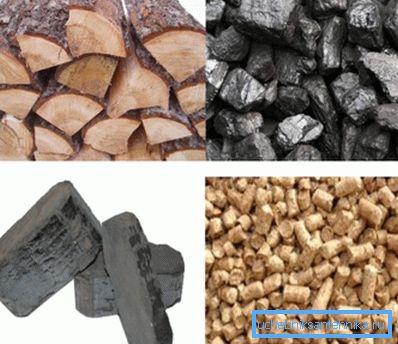

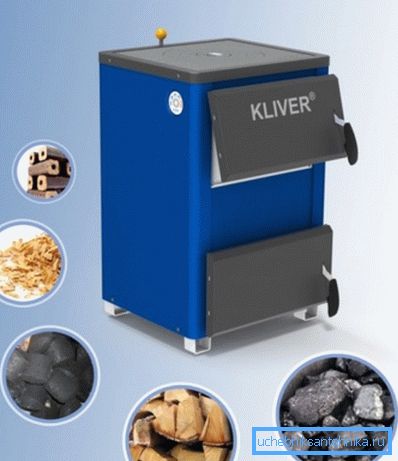

Tipos de combustibles sólidos.

En la práctica, a menudo combinan dos funciones: calientan la casa y les permiten deshacerse de los desechos combustibles.

Comparación con alternativas

¿Cómo se relacionan la funcionalidad y la eficiencia de los productos que estamos discutiendo con los de soluciones alternativas?

Pros

El principal y, de hecho, el único argumento convincente a favor del equipo de calefacción de combustible sólido es el precio de un kilovatio-hora de calor, superado solo por el gas principal. Para no ser infundado, damos valores promedio para diferentes tipos de combustible.

Combustible El costo de un kilovatio-hora de calor, rublos
Gas principal 0.7
Leña 1.1
El carbón 1,3
Pellets 1.4
Tanque de gas licuado 1.8
Gas licuado de cilindros. 2.8
Combustible diesel 3.2
Electricidad 3.6

Nota: en las áreas rurales, la leña a menudo no tiene que ser pagada en principio. La recolección periódica de madera muerta puede proporcionar calor sin costo alguno.

Contras

Pero su lista es bastante significativa.

  • La caldera requiere la eliminación de los productos de combustión.. Al mismo tiempo, en diseños clásicos, su temperatura es lo suficientemente alta como para atender seriamente la seguridad contra incendios: la tubería de la chimenea pasa a través de estructuras de madera a través de un conducto aislante del calor.
  • El calentamiento de combustible sólido significa inevitablemente una cierta cantidad de hollín, Entrando a la casa, y los olores asociados.

Por cierto, la instalación de equipos de calefacción en una sala de calderas separada resuelve completamente este problema.

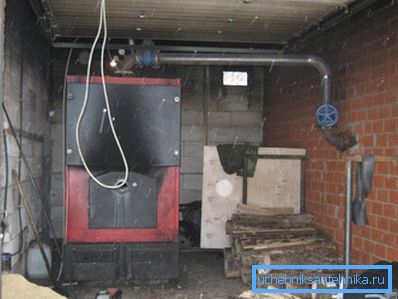

Una habitación separada está reservada para la caldera.
  • Bajo ciertas condiciones, puede producirse un vuelco de la tracción en la chimenea: los productos de combustión comienzan a fluir hacia la casa.. Además de los olores y el hollín ya mencionados, esto significa una oportunidad muy real para envenenarse con monóxido de carbono.
  • Por último, lo principal: una estufa de leña o carbón necesita una carga y limpieza frecuentes.. Descargas de frecuencia para calderas clásicas: no más de 4 horas; Con pausas más largas, se nota una caída de la temperatura en la casa.

Rendimiento especial

Algunas versiones de las calderas son capaces de variar sus grados de desventaja.

Turbina

La instalación del ventilador de suministro le permite regular de manera flexible el flujo de aire en la zona de combustión. Su trabajo con las puertas de la cámara de combustión y el cenicero cerrado hace imposible la acumulación de productos de combustión incompleta y el vuelco del empuje.

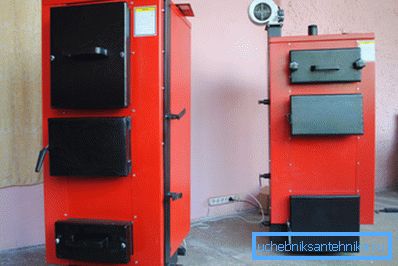

El ventilador crea tracción forzada.

Bunker de pellets

El dispositivo de productos automáticos sobre pellets (entre los cuales, por cierto, las calderas de calefacción de combustible sólido de producción rusa son bastante numerosos) permite el suministro medido de combustible a granel durante mucho tiempo. La duración del funcionamiento autónomo de dichas unidades puede alcanzar varios días.

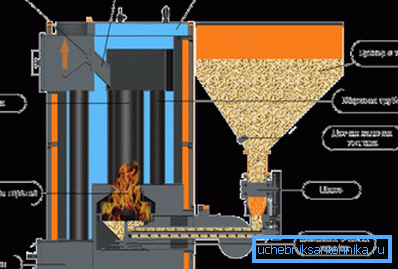

La alimentación automática de pellets permite que la caldera funcione sin intervención humana.

Generador de gas

Los generadores de gas o las calderas de combustible sólido de agua caliente por pirólisis rompen el proceso de quemar la madera en dos etapas.

  1. Inicialmente, el combustible cargado en el horno arde con un flujo limitado de aire. Esto produce una gran cantidad de monóxido de carbono e hidrocarburos volátiles.
  2. Los productos de combustión incompleta debidos al empuje natural o forzado ingresan a la cámara de poscombustión, donde se mezclan con aire fresco y se encienden.

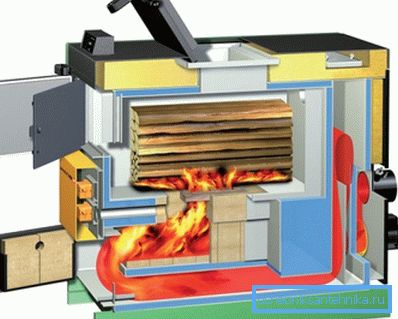

El movimiento de los gases en la caldera de pirólisis.

¿Cuál es el resultado?

  • La salida de calor de la caldera se puede regular de forma extremadamente flexible. Cuando la cámara de postcombustión se encuentra debajo del compartimiento primario, la leña continuará ardiendo incluso con un suministro de aire mínimo.
  • El límite de potencia ya no está acompañado por una caída en la eficiencia del dispositivo. Los gases del horno se queman por completo.
  • Finalmente, la frecuencia de carga de combustible aumenta a 10-12 horas.

Quema superior

El siguiente paso hacia el aumento de la autonomía fue realizado por ingenieros lituanos de Stropuva. Han desarrollado calderas de combustible sólido de agua, una de las cuales en el banco de pruebas demostró un funcionamiento autónomo en una sola carga de la cámara de combustión durante 31 horas.

La esencia de la innovación es la transferencia del proceso de combustión desde la parte inferior del horno hasta la parte superior.

  1. La leña o el carbón se cargan en una cámara de combustión volumétrica.
  2. Un conducto de aire móvil desciende desde arriba, que se combará a medida que se quema el combustible, proporcionando un acceso continuo del aire entrante a su superficie. El canal telescópico termina con un distribuidor de aire masivo hecho de acero resistente al calor, con losa de vidrio. También separa las cámaras de combustión primaria y de pirólisis: los productos de combustión incompleta se queman en la parte superior de la caldera cuando se les suministra aire fresco.
  3. La ceniza más pequeña que queda en el horno después de la combustión lenta es completamente arrastrada a través de la chimenea por el flujo de aire ascendente.

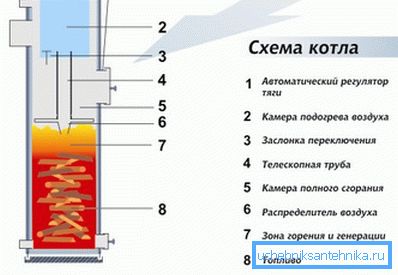

Diagrama esquemático de la caldera de combustión superior.

Vinculante

Las instrucciones para conectar un dispositivo de calefacción de combustible sólido al sistema de calefacción dependen de su tipo.

Sistema de gravedad

Un sistema típico de calefacción gravitacional en una casa de un piso es un tubo de Leningrado. El embotellado es un anillo alrededor de toda la casa, en paralelo con los dispositivos de calefacción conectados.

Un colector de aceleración se inicia desde la boquilla de salida de la caldera: un tubo de llenado grueso se eleva a una altura de 3 metros. Cuanto mayor sea la diferencia de altura entre el punto superior del colector de aceleración y la caldera, mayor será la presión creada en el circuito, más rápida será la circulación.

Un tanque de expansión abierto está instalado en la parte superior del relleno. Después de que el colector vierta el hueco, con una pendiente constante cae a la caldera.

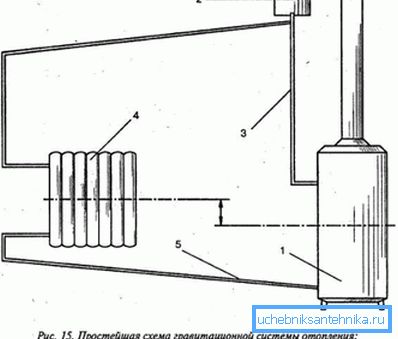

El esquema gravitacional más simple.

Una suave pendiente te permite matar dos pájaros de un tiro:

  1. El agua de refrigeración se drena por llenado por gravedad, volviendo al ciclo de calentamiento repetido.
  2. Aire y (cuando el intercambiador de calor se sobrecalienta) el vapor se desplaza hacia el tanque de expansión.

Para un sistema de calefacción de circulación natural, se deben seguir las siguientes dimensiones:

Parámetro Significado
Longitud de llenado No más de 40 metros.
Diámetro de llenado No menos de 32 mm.
El diámetro del suministro a los radiadores. No menos de 20 mm.

Circulación forzada

Para crear un sistema con dispositivos de calentamiento por circulación forzada y convección, necesitamos una cierta cantidad de equipo adicional.

  • En realidad la bomba de circulación.
  • El prefiltro se instala delante de la bomba.
  • Bomba de corte y filtro de válvula.
  • Tanque de expansión cerrado con un volumen aproximadamente igual al 10% del volumen de refrigerante en el circuito. Se monta, por regla general, después de aproximadamente 10 diámetros de llenado después de la bomba.
  • Una válvula de desecho que alivia el exceso de presión cuando se sobrecalienta.
  • Manómetro para controlar la presión del sistema.
  • Salida de aire automática.
  • Las grúas de Mayevsky se basan en el número de radiadores o puentes entre ellos que se elevan por encima del nivel general de embotellado.

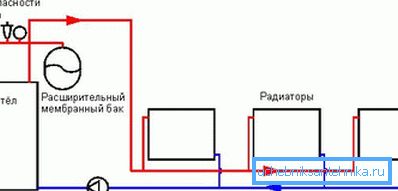

Circuito con circulación forzada.

Cuando la longitud del contorno es inferior a 60 metros, puede hacerlo con un tubo con un diámetro interior de 20 mm; con un tamaño mayor, el embotellado se utiliza en el tamaño DU25.

Tenga en cuenta: no confunda el control y el diámetro exterior. Así, el tubo de acero DN20 tiene un diámetro exterior de 24-26 mm. Por claridad del contorno, por razones obvias, la sección interna es importante.

Muestras de investigación

Junto con la importación de equipos de calefacción, la producción de calderas de combustible sólido se ha establecido desde hace mucho tiempo en el espacio postsoviético.

Vamos a familiarizarnos con un par de muestras.

CWR

Bajo la marca CWR, las calderas de calefacción para combustible sólido de origen ruso se venden desde Medved, que tiene oficinas en Kostroma, Moscú e Ivanovo. Su característica clave es la quema superior; La máxima salida de calor del senior en la gama de dispositivos, el KVR-40, permite que la casa se caliente hasta 450 m2.

Es con el mayor de la familia de KVR-40 que nos conoceremos mejor.

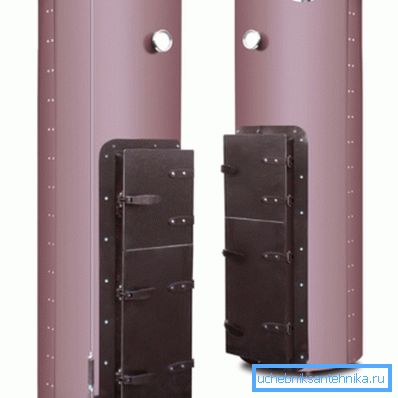

Calderas de carga superior KBR de la preocupación
Parámetro Significado
Masa de combustible en una carga. 100 kg
Longitud máxima de la leña. 45 cm
La cantidad de agua en la caldera. 58 l
Flujo de agua a través del intercambiador de calor. 1 m3 / hora
Trabajar en una pestaña Hasta 20 horas
Presión de trabajo Hasta 2,5 kgf / cm2

Tis uni

El producto denominado Tis Uni 25 en nuestra revisión en miniatura presenta calderas de combustible sólido de producción bielorrusa. Nuestro héroe es una caldera de pirólisis con una potencia calorífica de hasta 30 kilovatios.

Parámetro Significado
Volumen de la caja de fuego 118 l
Duración del trabajo en una sola pestaña 6 h
Eficiencia 82%
Peso neto 335 kg
Dimensiones 140x59x70 cm
Zona climatizada Hasta 290 m2.

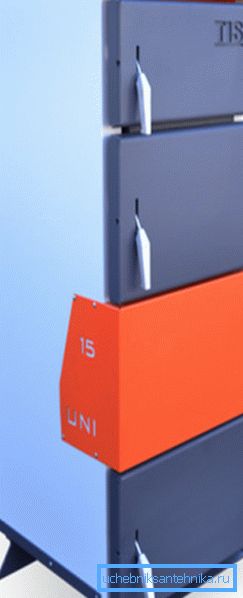

En la foto - TIS Uni bielorruso 25.

Conclusión

Esperamos que nuestro material ayude al lector a comenzar su relación con los modernos equipos de calefacción. Como es habitual, en el video adjunto puedes encontrar información temática adicional. ¡Éxitos!
