Calderas domésticas de calefacción a gas: una revisión de

La mayoría de los sistemas de calefacción domésticos en la Federación Rusa, en presencia de un gasoducto en una región en particular, operan en calderas de gas de varios tipos. Además, muchos usuarios ni siquiera sospechan que en algunas situaciones se pueden preferir diferentes principios de funcionamiento de los agregados.

En la mayoría de los casos, los sistemas de convección tradicionales se utilizan para la casa, independientemente del circuito, es decir, pueden ser radiadores o calor, y estos métodos producen calefacción de espacios a diferentes temperaturas. Por lo tanto, veamos juntos cuál es la diferencia entre las calderas de convección y de condensación, aprendamos sobre sus ventajas y desventajas, cómo conectarse y también veamos el video.

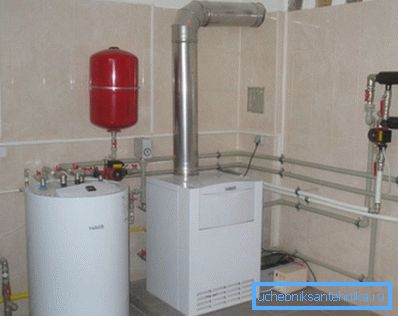

Calderas de gas para el hogar.

Resumen de modelos de convección

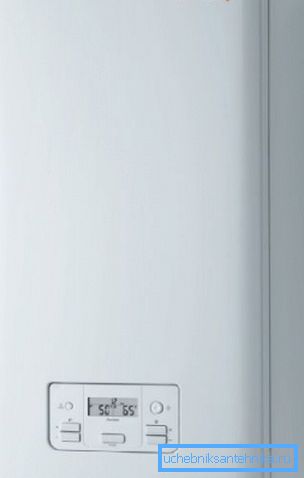

• PROTHERM PANTERA 25 KTV es un sistema de calefacción por convección de bypass de pared para el cual se instala una chimenea tipo turbo. La caldera se alimenta a una tensión de 220 / 230V con una frecuencia de 50 Hz y tiene una potencia de 147W, corriente 4A, nivel de protección IP40.

Al mismo tiempo, su potencia térmica es de 26,5 kW con una eficiencia del 92%. Como portador de energía, es posible usar solo gas natural o propano, solo el consumo de gas natural es de 2.8 a 1.12 m.³/ hora, y propano - 2,05-0,82m³/ hora

• El rango de temperatura que puede ajustarse con un termostato varía de 38 ° C a 80 ° C, la presión de trabajo óptima es de 0,5 a 3 bar, el tanque de expansión tiene un volumen de 7 litros, el intercambiador de calor de acero inoxidable y el quemador está hecho de cromo de níquel. Durante la operación, hay tres modos posibles de uso a largo plazo, esto es invierno / verano / vacaciones, hay una función anticongelante, protección contra atascos de la bomba / válvula de tres vías y un sensor de presión para el sistema de calefacción. Peso 37kg con dimensiones (altura / anchura / profundidad) 7420x410x3110 mm.

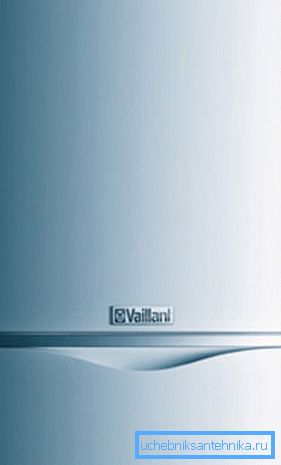

• VAILLANT atmoTEC plus VUW 200-5 es un sistema de calefacción por convección de doble circuito montado en la pared para el cual se instala una chimenea de tipo turbo. La caldera se alimenta desde una tensión de 220 / 230V con una frecuencia de 50 Hz y tiene una potencia de 147W, corriente 4A, nivel de protección IP40. Al mismo tiempo, su potencia térmica es de 26,5 kW con una eficiencia del 92%. Como portador de energía, es posible usar solo gas natural o propano, solo el consumo de gas natural es de 2.8 a 1.12 m.³/ hora, y propano - 2,05-0,82m³/ hora
• El rango de temperatura que puede ajustarse con un termostato varía de 85 ° C a 110 ° C cuando se alimenta a la línea de 75 ° C a 85 ° C, la presión de trabajo óptima es de 0.5–3 bar, el tanque de expansión tiene un volumen de 10 litros, un intercambiador de calor de acero inoxidable , y un quemador de cromoníquel.

Durante la operación, hay tres modos posibles de uso a largo plazo, esto es invierno / verano / vacaciones, hay una función anticongelante, protección contra atascos de la bomba / válvula de tres vías y un sensor de presión para el sistema de calefacción. Peso 31kg con dimensiones (altura / anchura / profundidad) 800x440x3380 mm.

• BOSCH ZWA 24-2 K es un sistema de calefacción por convección con bypass de pared para el cual se instala una chimenea de tipo turbo. La caldera se alimenta desde una tensión de 220 / 230V con una frecuencia de 50 Hz y tiene una potencia de 240W, una corriente de 4A, nivel de protección IP40. Como portador de energía, es posible usar solo gas natural o propano.
• El rango de temperatura que puede ajustarse con un termostato varía de 85 ° C a 110 ° C cuando se alimenta a la línea de 75 ° C a 85 ° C, la presión de trabajo óptima es de 0.5–3 bar, el tanque de expansión tiene un volumen de 8 litros y un intercambiador de calor de acero inoxidable , y un quemador de cromoníquel. Durante la operación, hay tres modos posibles de uso a largo plazo, esto es invierno / verano / vacaciones, hay una función anticongelante, protección contra atascos de la bomba / válvula de tres vías y un sensor de presión para el sistema de calefacción. Peso 33kg con dimensiones (altura / anchura / profundidad) 7150x400x3550 mm.

Resumen de modelos de condensación

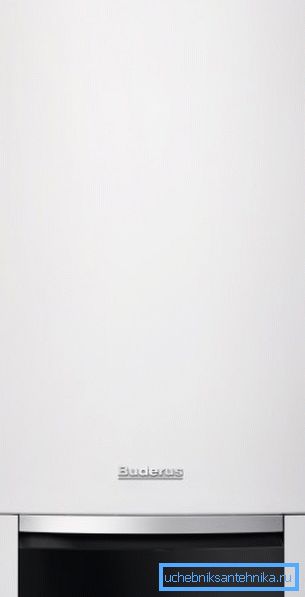

• Buderus Logamax plus GB012-24K (Alemania), como en la foto de arriba, es un sistema de calefacción de condensación de doble circuito montado en la pared, que se usa ampliamente para áreas de 100 a 220 m². La caldera funciona en una red variable de 220-230 V con una frecuencia de 50 Hz y consume solo 120 W de potencia y, al mismo tiempo, puede funcionar en modo de calefacción 90 ° C (máximo). El tanque de expansión de este modelo tiene 8 litros, dos intercambiadores de calor acanalados están hechos de aluminio con una capacidad nominal de 26.5W.
• Con la ayuda de un intercambiador de calor recuperativo, la energía térmica de los gases de combustión se condensa y, como resultado, la eficiencia de la caldera es del 102.5%, y durante la operación no crea ruido. El consumo de combustible es de 2,7 m.³/ hora, los gases de escape se descargan en el modo turbo, hay una bomba de circulación, pantalla, control remoto, encendido electrónico y protección contra heladas. Los parámetros (altura / anchura / profundidad) son 720x440x355 mm con un peso de 37 kg y un período de garantía de 24 meses.

• Buderus Logano plus GB312-280 con combustión automática de la caldera SAFe (Alemania) es un sistema de calefacción por condensación de doble circuito montado en el suelo, que se utiliza ampliamente en áreas de 140 a 280 m². La caldera funciona en una red variable de 220-230V con una frecuencia de 50 Hz y consume solo 330W de potencia y al mismo tiempo puede operar en modo de calefacción 56-78 ° C (de manera óptima). El tanque de expansión de este modelo tiene 8 litros, dos intercambiadores de calor estriados están hechos de aluminio con una capacidad nominal de 27.1W.
• Con la ayuda de un intercambiador de calor recuperativo, la energía térmica de los gases de combustión se condensa y, como resultado, la eficiencia de la caldera es del 108.0%, y durante la operación no genera ruido. La presión del gas de entrada es de 20 mbar, los gases de escape se descargan en modo turbo, hay una bomba de circulación, pantalla, control remoto, encendido electrónico y protección contra congelamiento. Los parámetros (altura / anchura / profundidad) son 1517x1410x717 mm con un peso de 330 kg y un período de garantía de 24 meses.

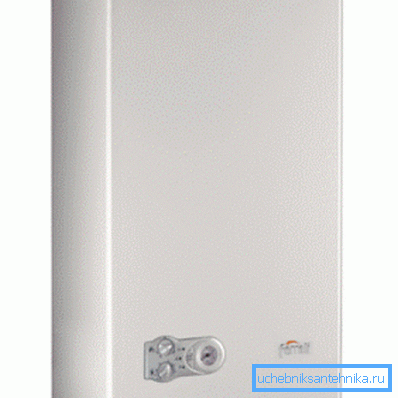

• Ferroli DIVAproject C24 (Italia) es un sistema de calefacción de condensación de doble circuito montado en la pared, que se utiliza ampliamente para áreas de 100 a 220 m.². La caldera funciona en una red variable de 220-230 V con una frecuencia de 50 Hz y consume solo 120 W de potencia y, al mismo tiempo, puede funcionar en modo de calefacción 90 ° C (máximo). El tanque de expansión de este modelo tiene 8 litros, el intercambiador de calor de aletas está hecho de cobre con una potencia nominal de 23.5W.
• Con la ayuda de un intercambiador de calor recuperativo, la energía térmica de los gases de combustión se condensa y, como resultado, la eficiencia de la caldera es del 91%, y durante la operación no genera ruido. El consumo de combustible es de 88 m / hora (0,65 kg / h - para el gas licuado G31) los gases de escape se descargan en modo turbo, hay una bomba de circulación, pantalla, control remoto, encendido electrónico y protección contra la congelación. Los parámetros (altura / anchura / profundidad) son 700x400x330 mm con una masa de 27 kg y un período de garantía de 24 meses.

Nota Las calderas de calefacción doméstica de gas de condensación difieren en el principio de funcionamiento, que se describirá a continuación. Pero para el consumidor, el resultado final es importante, por lo tanto, podemos decir que los modelos de tipo de condensación también se denominan modelos de baja temperatura.

Es decir, ¿sus intercambiadores de calor se sienten excelentes a una temperatura constante por debajo de 60? C, que es extremadamente indeseable para el tipo de condensación. Además, la unidad de convección, a pesar de que su precio de compra es más alto, el resultado final es más económico que la convección.

El principio de funcionamiento de las calderas de convección de gas.

El gas natural o licuado fluye a través de la tubería hasta el quemador de gas, que se encuentra en la cámara de combustible de la caldera, debajo del intercambiador de calor. Su ubicación permite que las llamas, con la máxima eficiencia, calienten el intercambiador de calor, en el cual, a su vez, el agua corriente se calienta (ver también el artículo Calefacción de gas en una casa de madera: instalación y operación).

El sensor térmico en la salida captura la temperatura establecida y, en el valor óptimo, el relé automático corta el suministro de combustible y el quemador se desvanece. Cuando la temperatura del agua desciende de 1 a 2ºC, la función automática vuelve a funcionar y el encendido eléctrico activa el quemador; el proceso de calentamiento entra en la fase activa y dichos ciclos periódicos persisten hasta que se apaga la caldera.

Al comprar una unidad, debe saber que las calderas de calefacción de gas de convección (tradicionales) temen la condensación, lo que afecta negativamente la vida útil del intercambiador de calor y la chimenea, ya que no es solo vapor de agua, sino su mezcla con ácidos generados por la combustión de propano.

¿El umbral de temperatura más peligroso que puede haber en el intercambiador de calor? Está entre 55 ° C y 57 ° C. Esto sugiere que la temperatura óptima para las unidades tradicionales debe ser 60-80 ° C, pero al mismo tiempo, la diferencia en el suministro y la tubería de retorno debe ser insignificante.

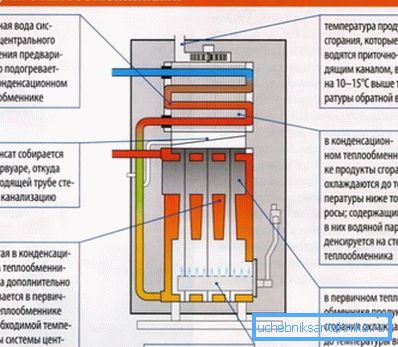

El principio de funcionamiento de las calderas de condensación de gas.

Las calderas de gas domésticas de calentamiento por condensación son las más económicas: al quemar gas, la energía térmica se transfiere al refrigerante. Pero también produce vapor con ácido, que en este caso no se muestra en la calle, como en una caldera tradicional convencional.

Aquí, en una cámara especial, se produce la eliminación secundaria de calor, es decir, los productos de combustión disponibles, que pueden tener temperaturas de hasta 150 ° C, enfriarse por debajo del punto de rocío (condensación) - 55 ° C - de ahí el nombre de las calderas. Pero ese calor, que fue liberado en el proceso de condensación, se desperdicia en calentar el portador de calor.

Cálculo de eficiencia media para calderas de condensación.

Nota Un cálculo similar, como en la tabla superior, para calderas tradicionales tendrá una eficiencia de solo el 92%, que es un 15% más bajo, por lo tanto, se puede concluir que los ahorros en unidades de condensación durante su operación serán iguales al 15%.

Estas unidades son más efectivas a bajas temperaturas (30-50 ° C), que es la más adecuada para un sistema de calefacción de pisos, y cuando se opera en modo 60-80 ° C, la eficiencia disminuye a 94-95%, esto se debe a una reducción significativa Condensación de vapores que proporcionan calentamiento secundario del refrigerante.

Además, un sistema de dos circuitos para calefacción y suministro de agua caliente para un edificio convencional con un método de condensación para calentar el refrigerante reduce dramáticamente la emisión de monóxido de carbono y óxidos de nitrógeno a la atmósfera (hasta un 70%).

Como usted entiende, la oportunidad de ahorrar, y al mismo tiempo dejar atrás el aire limpio, causó inmediatamente una fuerte demanda de los europeos mercantiles: en algunos países, el número de calderas de condensación involucradas alcanza el 99%. Pero los británicos y los belgas han ido aún más lejos: en estos países, la ley generalmente prohíbe el uso de calderas de convección, solo condensación.

Pero aquí, no solo es beneficioso ahorrar dinero y limitar las emisiones dañinas a la atmósfera, tales calderas soportan libremente caídas de presión de 5 mbar a 10 mbar, y la pérdida de potencia puede ser tan baja como el 10%, y esto no afecta en absoluto la vida útil de los quemadores.

Intercambiadores de calor

Nota Ahora, para la producción de intercambiadores de calor, se utilizan principalmente acero, hierro fundido y cobre, aunque el aluminio se utiliza a menudo para calderas de condensación. La elección correcta del modelo con un intercambiador de calor en particular depende de la vida útil de la caldera y su costo.

Es más probable que la tienda le ofrezca una caldera de calefacción doméstica de gas con un intercambiador de calor de acero, ya que este material puede llamarse el más barato, más duradero y fácilmente tratable. La principal ventaja del acero en estos casos es el menor costo de la unidad y la ductilidad del material.

Pero a pesar de esto, con el calentamiento y enfriamiento periódicos, el acero está cubierto de grietas debido al llamado estrés térmico. Pero las desventajas de los intercambiadores de calor de acero pueden atribuirse a su susceptibilidad a la corrosión, que es especialmente peligrosa cuando se produce condensación. Además de un gran volumen y masa: cuanto mayor sea el volumen y la masa, más gas se gastará en su calentamiento.

El hierro fundido prácticamente no teme a la corrosión, aunque las instrucciones aún no recomiendan el uso de la unidad en un modo tal que se produzca condensación (55? -57 ° C). Pero durante el funcionamiento de la caldera, tales intercambiadores de calor son bastante exigentes, tal vez la aparición de depósitos de sal en la parte del quemador (agua sucia), lo que causa grietas.

Además, debido a la diferencia de temperatura en la entrada y la salida, se puede producir una corrosión a baja temperatura, que también amenaza con el agrietamiento (la válvula de mezcla de cuatro vías en el tubo de retorno sirve como salvación).

El más efectivo puede llamarse un intercambiador de calor de cobre, a pesar de que muchos lo consideran poco confiable. La capacidad del cobre para transferir rápidamente la temperatura elimina casi por completo la corrosión a baja temperatura y las calderas pueden funcionar en el modo de 30 °, y en ocasiones incluso más bajo. Aquí, el consumo de combustible más bajo, ya que los intercambiadores de calor de cobre tienen los volúmenes más pequeños y una buena conductividad térmica.

Conclusión

En conclusión, debe decirse que no debe instalar calderas de gas con sus propias manos, incluso si entiende su dispositivo.

Por al menos dos razones:

• En primer lugar, La instalación y la conexión arbitrarias a la tubería de gas de una unidad de este tipo están prohibidas por la ley y están llenas de peligro (hay muchos ejemplos de esto).
• En segundo lugar, El maestro con la licencia marcará el período de garantía para usted, lo que automáticamente implica el servicio de garantía, desde la fecha de instalación de la unidad y no desde la fecha de su venta.
