Calderas de gas calefacción navien: estructura y

24-01-2018
Calefacción

Los líderes en la fabricación de equipos de calderas se consideran europeos. Pero, desafortunadamente, recientemente, al adquirir tal milagro de tecnología, uno tiene que pagar más por una marca popular que por la calidad deseada. Las calderas de gas Navien de fabricación coreana son una alternativa excelente y menos costosa a las ofertas de Europa.

Acerca de ellos y será discutido en este artículo.

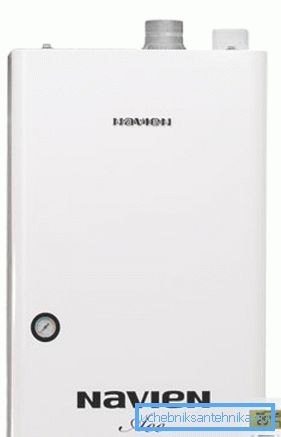

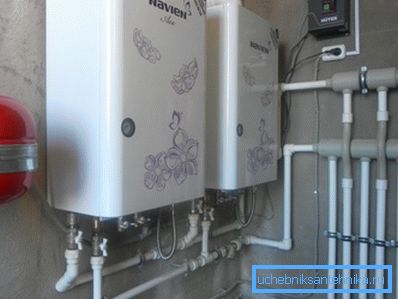

Foto del aparato de calefacción proporcionado por la firma Navien.

Descripción

Al elegir una caldera para su hogar, en primer lugar debe prestar atención a los siguientes puntos:

  • Funcionalidad y rendimiento.. Es decir, las capacidades técnicas del dispositivo, incluida su potencia y dispositivos adicionales.
  • Durabilidad y disponibilidad del servicio de garantía.. Si invierte dinero en equipo, quiere tener garantías de que le servirá durante mucho tiempo.

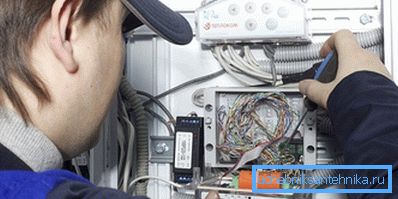

La capacidad de llamar a un especialista en la reparación y puesta en servicio de la caldera en casa es muy importante.
  • Apariencia y dimensiones.. El dispositivo debe encajar en el interior general de la habitación y tener un tamaño cómodo.

Sobre esta base, veamos las ventajas que las calderas de gas Navien ofrecen a sus propietarios.

Las principales ventajas

  1. Precio razonable. Anteriormente, ya hemos señalado esta característica de manera casual, pero vale la pena mencionarlo una vez más: los productos Navien, que no son inferiores en calidad a sus homólogos occidentales, tienen un costo mucho menor.
  2. Dos contornos. Esto significa que es posible calentar simultáneamente la habitación y calentar el agua para las necesidades del hogar.

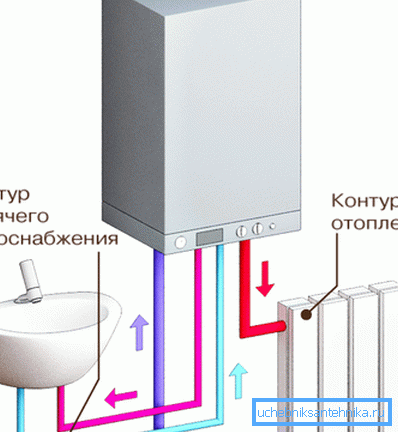

Esquema de calefacción de doble circuito.
  1. Intercambiador de calor de acero inoxidable. Por lo general, el cobre se usa en dichos equipos debido a su mayor conductividad térmica, pero esto aumenta significativamente el costo total de toda la caldera. Las pérdidas de potencia cuando se usa acero inoxidable se compensan con el quemador de gas del turbocompresor.

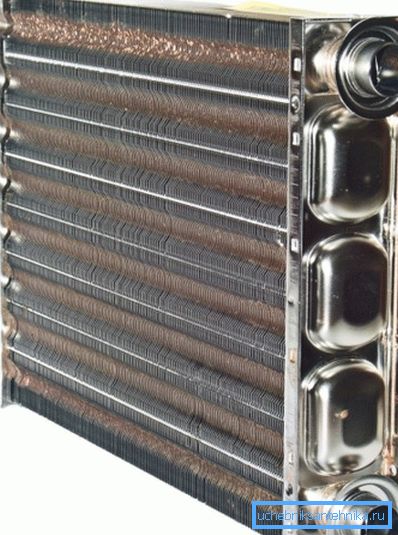

Intercambiador de calor de acero con revestimiento anticorrosión.
  1. Fiable protección contra las heladas. En ese caso, si la temperatura del líquido cae a +10 grados Celsius, la bomba de circulación se enciende. Con su disminución continua después de alcanzar la marca de +6 grados, el quemador de gas comienza a funcionar, lo que calienta el agua a +21 grados.
  2. Alta eficiencia. Conseguido por el funcionamiento sincrónico del sistema de turbocompresor y el sensor de presión de aire, que le permite controlar la velocidad del ventilador ubicado sobre el quemador. Gracias a este dispositivo, el gas y el aire se mezclan en la proporción más óptima, lo que garantiza su completa oxidación. Por lo tanto, el consumo de energía es mucho más económico.
  3. Trabajo silencioso. Las paredes de la caldera tienen un alto nivel de aislamiento acústico, que es especialmente apreciado por la noche.
  4. Adaptación a las duras condiciones de trabajo inherentes a nuestras regiones. La unidad descrita es capaz de soportar fluctuaciones de voltaje en un 30% de la norma y una caída en la presión del agua en el sistema a 0,1 bar, sin apagarse. Una reducción en los ciclos de encendido y apagado conduce a un aumento en la vida útil.
  1. Facilidad de manejo con sus propias manos. La caldera está totalmente automatizada y equipada con un panel de control, lo que simplifica el uso del dispositivo.
Panel de control de la unidad de gas
  1. Disponibilidad de garantía y servicio. La instrucción contiene el período de tiempo exacto en el que los especialistas no dejarán desatendido su equipo adquirido.

Consejo: Se recomienda realizar una compra solo en las oficinas de representantes oficiales para evitar la adquisición de una falsificación y tener confianza en la legitimidad de la garantía provista.

  1. Componentes de un fabricante. La única parte que se pide a Japón es la válvula de gas de Time. Este enfoque aumenta significativamente la confiabilidad del ensamblaje, en contraste con aquellas calderas cuyos componentes se fabrican en diferentes partes del mundo.

Construcción

Calderas de calefacción de gas Navien tienen la siguiente estructura:

Designación en la figura. Nombre del artículo
1 Sensor de temperatura
2 Sensor de flujo de refrigerante
3 Tanque para refrigerante
4 Quemador de gas
5 Intercambiador de calor adicional
6 Manómetro
7 Salida de aire automatizada
8 Grúa de tres vías
9 Bomba de circulacion
10 Suministro de refrigerante caliente.
11 Filtro de fluido
12 Flujo de retorno del refrigerante
13 Válvula de protección
14 Colector de productos de combustión
15 Intercambiador de calor central
16 Electrodos para ignición e ionización.
17 Transformador de encendido
18 Abanico
19 Tablero de control
20 Válvula de gas
21 Sensor de flujo de agua caliente
22 Relé diferencial
23 Punto de conexión de gas
24 Suministro de agua fria
25 Salida de agua caliente

Además, en aras de una mejor comprensión del funcionamiento del dispositivo, vale la pena establecer el propósito de varios de sus componentes:

  1. Manómetro. Diseñado para medir la presión del fluido dentro de la caldera. Cuando cae a 0.5 bar, es necesario abrir el toque de maquillaje y llevarlo al valor normal de 1.2-2 bar. Luego se cierra el grifo.
  1. Válvula de seguridad. Funciona si el agua de calentamiento alcanza una presión de 3 bar, abriendo y descargando el exceso de agua.

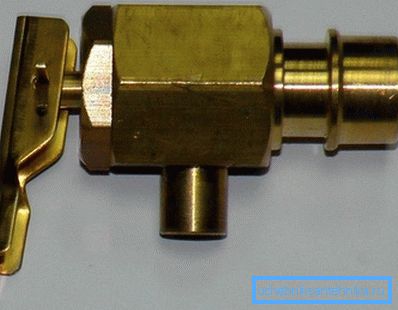

Válvula de seguridad de muestra
  1. Filtro de agua de calentamiento. Recoge y acumula diversos contaminantes que se forman en el líquido durante el funcionamiento del dispositivo.

Consejo: debes quitar periódicamente el filtro y limpiarlo. De lo contrario, el equipo se sobrecalienta como resultado de una obstrucción.

Puede encontrar abreviaturas y caracteres especiales en la caldera o en sus instrucciones:

  • VO - calefacción de agua.
  • HWS - agua caliente.
  • Agua fría - agua fría.
  • El triángulo con un signo de exclamación en el interior advierte de un peligro para la vida en caso de incumplimiento de las normas de seguridad.
  • Un círculo cruzado indica una prohibición de acción.
  • Un signo de exclamación en un círculo indica la implementación obligatoria de estas acciones.

También en la configuración tiene un control remoto con la siguiente estructura:

Designación en la figura. Nombre del artículo
1 Pantalla
2 El indicador de alarma se ilumina en rojo en caso de fallo.
3 La elección del modo de temperatura de calefacción.
4 Activar y desactivar el modo “Fuera de casa”, durante el cual solo funciona el circuito que calienta el agua para las necesidades del hogar.
5 El indicador de la quema de una antorcha de gas, que se ilumina en verde cuando se enciende
6 Control de temperatura y temporizador
7 Ajuste de la temperatura del agua deseada
8 Dentro y fuera

Características de la operación

El servicio de garantía es ciertamente bueno, pero termina en algún momento. Además, puede haber averías que requieran reparación a largo plazo, durante las cuales se quedará sin una caldera. Por lo tanto, es mejor seguir ciertas reglas de operación que permitirán que su dispositivo de gas funcione durante un tiempo prolongado y de manera adecuada.

Precauciones contra la congelación del refrigerante en el sistema en invierno

  1. Tubos de aislamiento térmico. Todas las tuberías que no están destinadas a distribuir calor deben estar encerradas en un material de calentamiento, incluida una tubería de suministro de agua.

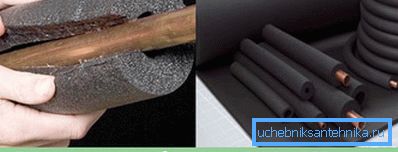

Un ejemplo de la implementación del aislamiento térmico.
  1. Drene el fluido de los circuitos de calefacción en caso de una larga interrupción en el uso. En el caso contrario, la humedad restante puede cristalizar durante el período invernal.
  2. Calentando Si las tuberías aún se congelan, caliente las partes accesibles con un secador de pelo. En muchos casos, tales medidas pueden ser bastante efectivas.
Calentando la tubería de agua fría con un secador industrial.

Limpieza de cajas

La caldera debe tener un aspecto estéticamente agradable, para esto es necesario monitorear su apariencia y realizar periódicamente trabajos de limpieza:

  1. Desconecte el dispositivo de la fuente de alimentación.
  2. Cierre el suministro de gas.
  3. Una hora después, limpiamos la superficie con un paño suave y seco.
Trapo para eliminar la suciedad del cuerpo de la caldera.

Llenar con agua antes de usar

Si el contenido del aparato no está lleno de líquido o al menos medio lleno, una luz de emergencia se iluminará en rojo y la caldera no comenzará a funcionar.

Por lo tanto, después de su instalación, hacemos esto:

  1. Desconecte el enchufe de la toma de corriente y cierre el grifo de gas.
  2. Abra todas las válvulas de cierre y distribución del sistema de calefacción.
  3. Gire hacia la válvula de llenado izquierda ubicada en la parte inferior de la caldera.
  4. Seguimos la pantalla del indicador, y cuando la flecha muestra la barra de 1.2-2, cerramos el toque de maquillaje.

Después de este procedimiento, puede iniciar la máquina. Si la luz de emergencia se enciende nuevamente después de que el aire se haya eliminado del aire y la pantalla muestre el código de error "02", el procedimiento descrito se debe repetir nuevamente.

Drenar la caldera

En este caso, también es mejor seguir una secuencia determinada:

  1. Apague la alimentación y apague el gas.
  2. Cierre todas las válvulas de cierre de agua caliente y la válvula de cierre de agua fría.
  3. Abra el grifo de agua caliente en el punto de entrada de agua, lo que le permite drenar el líquido de las tuberías de agua caliente.
  4. Abra el tapón de drenaje, que se encuentra en la parte inferior de la unidad, que le permite drenar el refrigerante del sistema de calefacción.

Limpieza del filtro de agua de calefacción.

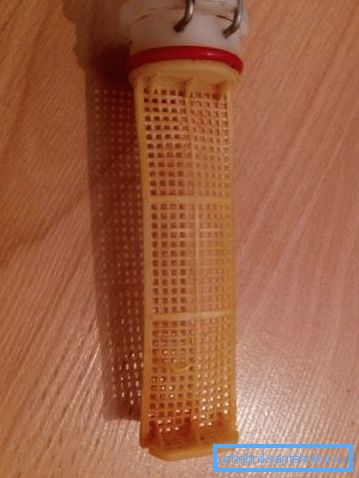

Filtro de refrigerante de flujo Navien
  1. Escurrir el agua como se describe anteriormente.
  2. Estamos esperando que la caldera se enfríe, luego retire el clip de bloqueo y retire el filtro.
  3. Lavamos la malla del filtro con presión de agua, eliminando así la suciedad acumulada.
  4. Devolvemos el artículo en su lugar, arreglamos el clip.

Conclusión

La calefacción de caldera de gas Navien es una excelente alternativa a las contrapartes europeas más caras, no es inferior a ellas en calidad y durabilidad. Anteriormente, hemos revisado las principales ventajas de este equipo y las características de operación.

Calderas de gas en funcionamiento calefacción firma coreana Navien

En el video provisto puede familiarizarse con información adicional. Los productos Navien le permitirán ahorrar significativamente el presupuesto familiar.
