Calderas de combustible sólido viadrus: dispositivos de

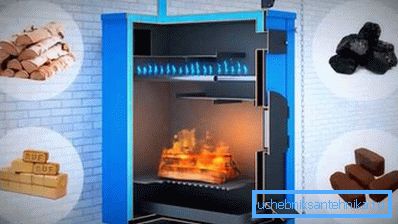

El tipo más común de combustible para la mayoría de los sistemas de calefacción autónomos de casas particulares, durante muchos años, es el gas natural doméstico, que se suministra a los consumidores a través de un sistema de suministro de gas centralizado. Sin embargo, no todos los asentamientos de nuestro país están conectados al suministro de gas centralizado. En tales casos, es recomendable utilizar equipos de caldera autónomos que funcionen con combustibles alternativos, por ejemplo, calderas de combustible sólido Viadrus, que pueden funcionar con carbón, madera y también pellets prensados hechos de madera o residuos de plantas agrícolas.
Visión general de las calderas de combustible sólido Viadrus
El uso de equipos de calderas de combustible sólido, además de resolver el problema del suministro de gas, también tiene una justificación económica, ya que el precio de estos tipos de combustible es significativamente menor que el costo del gas natural doméstico.
Para estudiar este tema con más detalle, en este artículo, se presentarán como ejemplo los principales tipos de calderas de combustible sólido del fabricante checo, Viadrus, que fabrica equipos para calderas desde 1920.
Calderas de leña
La principal característica distintiva que tienen todas las calderas Viadrus de combustible sólido, independientemente del tipo de unidad de trabajo y el tipo de combustible utilizado, es la posibilidad de un aumento seccional en la capacidad de diseño.
El área de trabajo de la caldera se ensambla a partir de varias secciones de hierro fundido, que se interconectan mediante conexiones atornilladas con tuercas de boquilla especiales. La instalación de secciones adicionales le permite aumentar el tamaño de las cámaras de combustión, el cenicero y el intercambiador de calor de agua, logrando así un aumento en la capacidad total de la unidad.
Las principales características técnicas de las calderas de combustión directa de leña, según el número de secciones utilizadas, se indican en la tabla que se presenta en la siguiente figura.
Entre los principales aspectos a los que se debe prestar atención al comprar, se pueden observar las siguientes cualidades del consumidor:
- Las calderas de combustible sólido de combustión directa son la versión más simple del equipo de caldera. de este fabricante, gracias a lo cual un costo relativamente bajo, un alto nivel de confiabilidad, así como la capacidad de instalación y conexión con sus propias manos, sin la participación de profesionales calificados.
- El uso de tales unidades está permitido en sistemas de calefacción de agua cerrados con una bomba instalada., Proporcionando la circulación forzada del refrigerante.
- Para un funcionamiento duradero y seguro, todos los modelos están equipados con un sistema de protección contra el sobrecalentamiento del agua, así como un sistema de refrigeración por agua de la parrilla..
Presta atencion Para el funcionamiento normal de las unidades de caldera de este tipo, la humedad relativa de la madera no debe exceder el 20%, y el diámetro máximo del tronco no debe exceder los 100 mm.
Calderas de pirólisis con posquemadores.

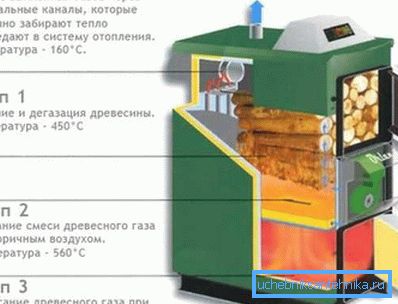

La pirólisis, o en otras palabras, la caldera de combustible sólido que genera gas Viadrus también supone un aumento seccional de la potencia, pero difiere de los modelos de combustión directa en que utiliza el principio de doble cámara de la combustión de combustible.
- En la primera, la cámara de carga, que tiene un volumen relativamente grande, se lleva a cabo un secado gradual y la desgasificación de la madera, y en su parte inferior, es decir, En la zona de recuperación, hay una combustión lenta. con una cantidad limitada de aire a una temperatura de + 560 ° C, lo que resulta en la liberación de sustancias volátiles y gases combustibles de madera.
- En la segunda cámara de postcombustión, se produce el proceso de mezcla de sustancias volátiles y gases combustibles con aire atmosférico secundario., como resultado, se queman a altas temperaturas, que pueden alcanzar los +1200 ° C.
El principio de pirólisis de quemar madera, carbón u otros tipos de combustibles sólidos hace posible alcanzar temperaturas más altas y, en consecuencia, obtener más energía térmica de cada unidad convencional de combustible usado. Esto, a su vez, aumenta significativamente la eficiencia de las calderas y también conduce a ahorros significativos en materiales combustibles.
La caldera de combustible sólido de pirólisis Viadrus, dependiendo del número de secciones de trabajo, puede equiparse con un sistema de control electrónico o termostático.
- El sistema electrónico está instalado en calderas que tienen de 3 a 5 secciones de trabajo.. Dicho sistema permite un ajuste más flexible de los modos de funcionamiento, pero para su funcionamiento es necesaria una conexión constante a la red eléctrica.
- El sistema de control del termostato está instalado en equipos más potentes, que puede constar de 6-8 secciones de trabajo. Es absolutamente no volátil y le permite regular automáticamente el flujo de aire fresco y la eliminación de gases de escape, así como controlar la temperatura del área de trabajo de la caldera y la temperatura del refrigerante en el sistema de calefacción.
.
Presta atencion Para el funcionamiento normal de las calderas de pirólisis, la humedad relativa del combustible no debe superar el 20%, y la temperatura del agua de retorno en el sistema no debe ser inferior a +60 ° C.
Calderas de calentamiento de pellets
Se considera que el desarrollo relativamente nuevo y más económico es una caldera de combustible sólido Viadrus, que funciona en pellets. Se trata de gránulos comprimidos hechos de madera seca desmenuzada y triturada o de encimeras y tortas.
El aumento de la capacidad de trabajo de las calderas de pellets también se realiza mediante la instalación de secciones adicionales, y el ajuste de los parámetros operativos se puede realizar en modo automático o manual.
- En el proceso, un determinado stock de pellets se almacena en el búnker de combustible., desde donde, con la ayuda de un alimentador de tornillo, se introducen automáticamente en el quemador.
- En el quemador, cuando la admisión de aire primario y de alta temperatura, los pellets arden intensamente, Liberación de sustancias volátiles y gases combustibles.
- El gas evolucionado y los hidrocarburos saturados entran en la cámara de combustión., donde en el ambiente del aire atmosférico secundario, su combustión completa ocurre con la liberación de una gran cantidad de calor.
- Los gases de escape que pasan a través del intercambiador de calor proporcionan una cantidad significativa de su calor al circuito de calentamiento de agua., y en la salida tienen una temperatura de no más de +160 ° C.
Todas las calderas de pellets están equipadas con un sistema de control electrónico que le permite automatizar completamente su funcionamiento. Además, están equipados con un sistema de protección contra sobrecalentamiento del refrigerante que apaga automáticamente el quemador cuando la temperatura alcanza + 96 ° C, así como un sistema de protección anticongelante que enciende automáticamente el quemador cuando el refrigerante se enfría a una temperatura de + 5 ° C.
Sugerencia El manual de instrucciones de fábrica para este tipo de caldera recomienda el uso de pastillas de combustible con un diámetro de 6 a 10 mm, con una humedad relativa de hasta el 12% y un contenido de cenizas específico de hasta el 1.5%.
Conclusión
Finalmente, se debe tener en cuenta que, además de estos tipos de calderas, esta empresa también produce equipos de calderas universales que pueden operar con tipos combinados de combustibles sólidos, es decir, simultáneamente con madera, carbón o carbón marrón y briquetas de combustible prensado.
Para obtener más información sobre este equipo, puede ver el video al final de este artículo o leer materiales similares en nuestro sitio web.
