Calderas de combustible sólido ochag: una revisión de los

20-05-2018
Calefacción

La calefacción en el hogar se puede hacer de diferentes maneras, pero ahora los circuitos de radiador y los sistemas de calefacción de piso más comunes. Tanto en uno como en otro, las calderas de gas y de combustible sólido son perfectamente adecuadas. Por supuesto, hay otras marcas de calderas, así como otros tipos de combustible, como el diesel o la electricidad.

Pero no podremos prestar atención a todo de una vez, por lo tanto, nuestro objetivo en este artículo es solo un fabricante. Pero no solo haremos una breve revisión de los modelos, sino que también le informaremos sobre el principio de su trabajo y también le mostraremos un breve video clip.

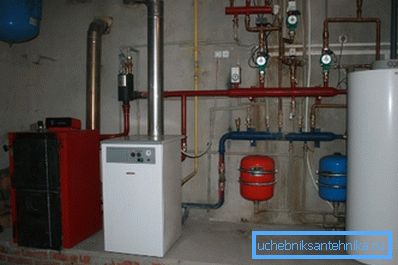

La combinación de combustible sólido y unidad de gas.

Principio de funcionamiento

Combustible sólido

El principio de funcionamiento de la caldera tradicional.
  • Las unidades de combustible sólido están ampliamente distribuidas en Rusia y se usan no solo para calentar casas, sino que también se usan con éxito en baños de vapor.. El dispositivo del dispositivo tradicional es bastante simple: un intercambiador de calor está montado sobre el compartimiento de combustible, que puede ser en forma de tanque o en forma de tubos interconectados. La intensidad de la combustión se puede ajustar de manera simple: las puertas del horno y el cenicero, pero en los últimos modelos hay un sistema completo de válvulas que regulan el flujo de aire.
Caldera de combustible sólido de generador de gas
  • El modelo de generador de gas que funciona según el principio de combustión de pirólisis funciona de una manera completamente diferente, es decir, el combustible en la unidad se quema casi sin dejar residuos, lo que aumenta significativamente su eficiencia.. Por lo tanto, en la cámara de combustión, se enciende la leña o el carbón, después de lo cual se bloquea parcialmente el suministro de oxígeno, lo que causa un humo abundante (pirólisis) y estos productos de combustión ingresan a la segunda cámara de poscombustión, donde se alimenta la combustión por medio de un canal especial. Por supuesto, el precio de tales modelos es mucho más alto, pero el consumo de combustible es 3-4 veces más bajo; además, la eficiencia aumenta, por lo que los ahorros son obvios.

Gas

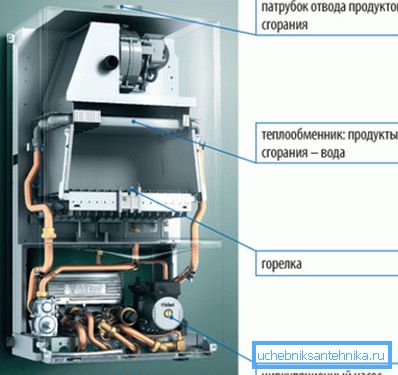

Modelo de convección
  • Las calderas de gas de tipo convección, que también se denominan tradicionales, funcionan según el principio de calentar un intercambiador de calor con una llama de quemador y la extracción forzada directa de gases de la cámara de combustión. Para el uso más prolongado, el manual de instrucciones recomienda cumplir con el rango de temperatura óptimo de 60-80 ° C; esto es importante, ya que el punto de formación de condensado es 55-57 ° C y cuando se deposita en el intercambiador de calor, las paredes metálicas se destruyen debido a la presencia de ácidos allí.

Nota Los intercambiadores de calor en sí mismos suelen estar hechos de acero resistente al calor, pero también hay opciones de hierro fundido y aluminio, además, pueden ser separados y bitérmicos (tubería en la tubería).

Modelo de condensación
  • Las calderas de gas de condensación, que también se llaman calderas de baja temperatura, funcionan de acuerdo con un principio ligeramente diferente: el aire caliente de la cámara de combustión no se desvía a la calle, sino que se utiliza para el calentamiento secundario del intercambiador de calor. Cuando se alcanza el punto crítico de condensado (55-57 ° C), la humedad ácida simplemente precipita, desde donde se descarga a través de un canal especial a través de los filtros; esto permite que la unidad funcione a una temperatura óptima de 30-50 ° C. ¡El trabajo en este modo es muy conveniente para los sistemas de calefacción de pisos y aumenta la eficiencia de las instalaciones hasta un 108-111%!

Recomendación Para un circuito de calefacción mixto (radiadores - calefacción por suelo radiante) es más ventajoso utilizar modelos tradicionales de tipo de convección con una válvula de tres vías incorporada en el sistema, ya que el funcionamiento constante de la unidad en tales casos es mucho más cercano a la barra 60-80 ° C.

Algunos modelos

Caldera de combustible sólido combinado ORDEN AKTV-12

La modificación AKTV-12 del tipo de piso tiene la potencia correspondiente, de acuerdo con el valor digital en la marca -12 kW, y se recomienda usar carbón, antracita y leña como combustible. El volumen de agua en el tanque aquí es de 35 litros, la presión de trabajo es de 2 bar, el intercambiador de calor está hecho de acero resistente al calor, los gases de escape se descargan a través de la chimenea, la eficiencia de la combustión del carbón es de al menos el 65%.

La conveniencia de este modelo es en presencia de la placa de cocción, y sus dimensiones generales (altura / anchura / profundidad) son 740x450x760 mm, respectivamente, con un peso total de 95 kg.

Generador de gas tipo CENTRO. La foto

El sistema de calentamiento de combustible sólido (pirólisis) del CENTRO está compuesto por tubos de acero y chapa de acero de 6 mm de espesor, que agilizan (distribuyen sistemáticamente) el movimiento de los gases y su combustión. Debido a esto, la eficiencia de las unidades de este tipo es del 89%.

Parámetros Unidad de medida B-1
Poder kw 10 13 17 25 31 38
Zona climatizada m2 100 130 170 250 310 380
Superficie de intercambio de calor m2 1.5 2.0 2.5 3.0 3.5 4.0
Volumen de carga kg 50 60 70 80 90 100
Chimenea ver2 150 300 300 300 300 300
Empuje de escape mm / h20 1.5-3.0
Longitud de la chimenea m 4 4.5 4.5 5.0 5.0 5.5
Peso total kg 300 340 394 456 480 520
Dimensiones la altura ver 135 140 145 160 160 185
ancho 58 58 60 65 65 68
Profundidad y cerdo 63 + 20 76 + 20 78 + 20 80 + 20 85 + 20 91 + 20

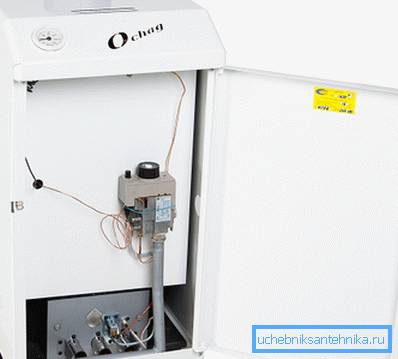

FOCO KSGV

Las calderas de gas de convección del CENTRO pueden ser de circuito simple o doble, y esta diferencia se observa en el etiquetado, es decir, la abreviatura KSGV significa la presencia de dos circuitos, y el KSG, uno, tiene tres grados de protección. La potencia de operación nominal para diversas modificaciones puede ser de 7, 10, 12.5, 16, 20 y 25 kW, y está diseñada para áreas de calefacción de 70, 100, 125, 160, 200 y 250 m2 respectivamente

Nota Actualmente, la asociación de producción no produce calderas de gas de esta marca de condensación.

Conclusión

La instalación de cualquier caldera doméstica de combustible sólido o de gas para un sistema de calefacción con sus propias manos es bastante posible, pero para esto necesita entender los sistemas de calefacción, de lo contrario no puede hacer la conexión correcta de la unidad. Además, en el caso de los modelos a gas, definitivamente debe invitar a un especialista con una licencia para el examen y el lanzamiento oficial, lo que permitirá que el período de garantía se agote a partir de este momento.
