Calderas de combustible sólido kcm: simplicidad, fiabilidad

En las tiendas para la venta de equipos climáticos, puede elegir entre una gran cantidad de dispositivos diferentes que funcionan con ciertos tipos de energía. Sin embargo, entre las unidades de combustible sólido, las calderas de calefacción de К KirМ de la planta de Kirov, que se discutirán a continuación, son merecidamente respetadas. Todos los especialistas en diseño de sistemas de calefacción conocen su fuerza legendaria, así como la óptima relación calidad-precio.

Descripción del equipo.

Características de diseño

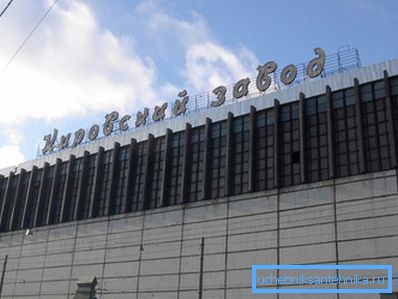

La compañía de responsabilidad limitada Kirovsky Zavod ha estado produciendo varios productos de hierro fundido por más de 260 años.

La gama de productos fabricados por la empresa incluye:

• baños de hierro fundido;
• paletas
• calentadores de agua;
• Partes para la fabricación de chimeneas y estufas;
• elementos decorativos hechos de hierro fundido (alcantarillas de alcantarillado, celosías de tormenta);
• Elenco de arte.

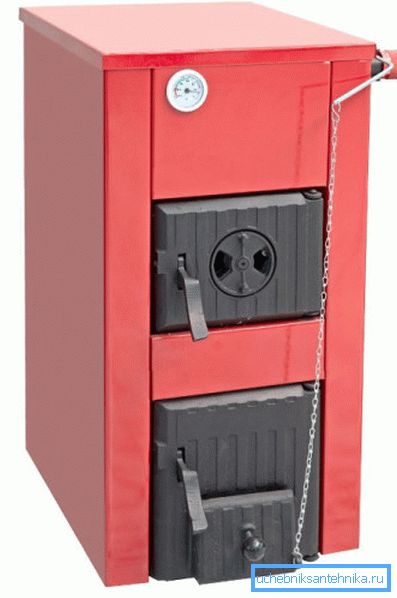

Sin embargo, los productos más conocidos de la planta son las calderas de combustible sólido de CWM, que se caracterizan por una mayor durabilidad, alta eficiencia y costo democrático.

Estas unidades tienen características de diseño únicas que rara vez se encuentran en equipos similares de otros fabricantes:

1. Intercambiador de calor seccional. La mayoría de las calderas de combustible sólido están equipadas con unidades de intercambio de calor integrales y, en consecuencia, tienen una potencia fija.

La caldera de combustible sólido KCM tiene varias secciones de hierro fundido a través de las cuales circula el refrigerante. Al aumentar o disminuir su número, puede ajustar la potencia sin realizar cambios adicionales en el diseño.

1. Versatilidad. La principal fuente de energía para la caldera, como su nombre lo indica, es el combustible sólido: madera o carbón. Sin embargo, si es necesario, el dispositivo puede actualizarse fácilmente para quemar gas, diesel, aceite de motor usado, etc.

Solo es necesario volver a preparar el quemador, lo que llevará bastante tiempo, y conectar la tubería que suministra al portador de energía.

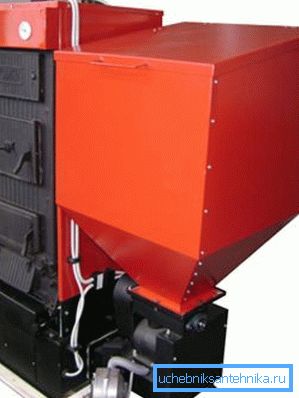

También están disponibles bunkers de tornillo sin fin, que están montados en calderas KCM. Con su ayuda, puede equipar el sistema de calefacción más autónomo para combustibles sólidos, que serán pellets o residuos de producción de carpintería.

Sugerencia La caldera de combustible sólido KCM se puede utilizar para la instalación del sistema de clima de una casa privada en el pueblo donde aún no se ha conducido el gas. Más tarde, cuando llegue a su sección el gasoducto de suministro, el equipo se puede reconfigurar fácilmente para otro tipo de combustible sin desmontar el sistema de calefacción.

Para las redes climáticas domésticas para uso individual, la caldera de calefacción KCM-5 se usa con mayor frecuencia, tiene 3 o 4 secciones de intercambiador de calor y puede proporcionar fácilmente una casa con un área de 150 a 200 metros cuadrados con calor.

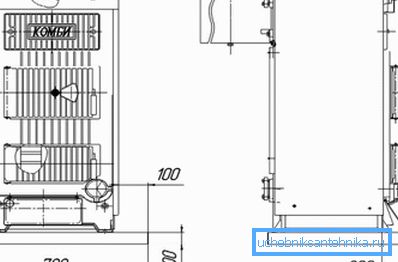

Estructuralmente, la unidad de calefacción de la planta de Kirov consta de los siguientes elementos:

1. Intercambiador de calor de hierro fundido seccional. Este es el elemento principal de la caldera, donde, debido a la quema de cualquier combustible, el medio de calentamiento que ingresa a la caldera se calienta.

La entrada a la que está conectado el sistema de calefacción se encuentra en la parte inferior de la primera sección. En consecuencia, el canal de salida se encuentra en el borde superior de este último.

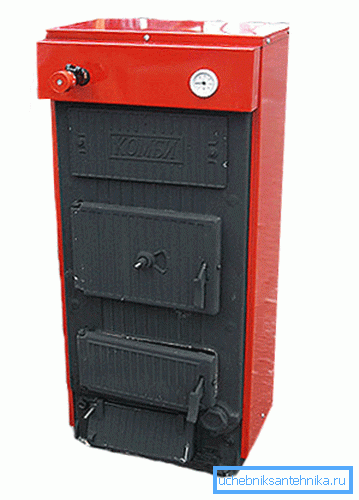

1. Puertas. La caldera tiene tres de ellos.

Todos están ubicados en el borde delantero del calentador, pero cada uno de ellos tiene sus propias diferencias:

• carga: necesaria para la carga de combustible, tiene varias aberturas que proporcionan acceso al aire secundario;
• ceniza: sirve para eliminar la ceniza y la ceniza, así como para ajustar el volumen del flujo de aire que ingresa a través de la parrilla hacia la cámara de combustión;
• shurovochnaya - necesario para mantener el modo de combustión.

Presta atencion El volumen de aire que ingresa a través de la cámara de cenizas se puede ajustar manualmente (con un tornillo) o con un regulador de empuje electrónico controlado por termostatos.

1. Pipa de humo. Ubicado en la parte posterior de la caldera. Equipado con un amortiguador que le permite ajustar el volumen de los gases de escape.
2. Vivienda. La peculiaridad de la caldera es que todo su cuerpo está protegido por material aislante térmico. Esto le permite aumentar la eficiencia en el trabajo y proteger a las personas que trabajan con el dispositivo contra quemaduras. Para evitar la corrosión, la carcasa está cubierta con polvo en la parte superior.

1. Termometro. Es parte del sistema de seguridad. Mide la temperatura del refrigerante en las secciones del intercambiador de calor y muestra las lecturas en el panel frontal, donde son fáciles de leer. En caso de exceder la velocidad permitida, se deben tomar medidas inmediatamente para enfriar la caldera.

Ventajas y desventajas

Como cualquier otro dispositivo inventado por el hombre, la caldera KCM-5 tiene ventajas y desventajas.

Los aspectos positivos del uso del equipo climático descrito incluyen:

1. Larga vida útil. Gracias al hierro fundido de alta calidad y una carcasa robusta, el dispositivo de calefacción le servirá durante al menos 25 años, prácticamente sin cambiar sus propiedades de consumo.
2. Versatilidad. Como se mencionó anteriormente, con la ayuda de las piezas suministradas o compradas, puede convertir la caldera para usar casi cualquier combustible.

Puede cambiar los tipos de energía utilizados en función de su costo, la disponibilidad en el momento y solo su propio deseo.

1. Facilidad de mantenimiento. El diseño de la caldera de hierro fundido de la fábrica Kirov es tan simple que usted mismo puede realizar fácilmente el mantenimiento de rutina sin atraer costosos especialistas.

Además, al tener pequeñas habilidades en plomería, puede hacerlo usted mismo para solucionar problemas menores. Aunque, debe tenerse en cuenta, cualquier mal funcionamiento en la operación del equipo es extremadamente raro.

1. Extensibilidad. La cantidad de energía térmica producida por la caldera depende de cuántas secciones tenga el intercambiador de calor. La potencia de la caldera puede variar en el rango de 20 a 80 kW. Esta es una de las soluciones de combustible sólido más flexibles para redes de calefacción individuales.
2. Alta eficiencia. Debido al aislamiento térmico de alta calidad del casco y otras soluciones de ingeniería, la eficiencia de la caldera en la fábrica de Kirov se encuentra en un nivel bastante alto, al menos el 78%.

Presta atencion Dichos indicadores de rendimiento pueden lograrse utilizando solo combustible de alta calidad. Por lo tanto, el contenido de humedad de la madera no debe superar el 20%. En cuanto al carbón, es recomendable comprar antracita con una fracción de hasta 60 mm.

Consideradas calderas y desventajas consideradas. Uno de los más importantes es el alto consumo de combustible sólido durante la operación y, en consecuencia, el corto tiempo de operación continua sin intervención humana.

Además, si comparamos la eficiencia de la caldera del KChM con la pirólisis (generador de gas), entonces los primeros se están retrasando lo suficiente.

Y lo último - la necesidad de limpieza periódica. No importa qué tan bien se queme la leña en el horno, después de ellos queda una gran cantidad de cenizas y cenizas, de las cuales también es necesario eliminarlas manualmente.

Instalacion de calderas

Durante la instalación del equipo climático descrito aquí, es necesario cumplir estrictamente con los requisitos establecidos en las instrucciones de instalación. Esto no solo aumentará la vida útil de la unidad, sino que también protegerá a las personas que la atienden contra lesiones y otros problemas.

Por lo tanto, durante la colocación de la caldera KCM en la sala de calderas, preste atención a los siguientes matices:

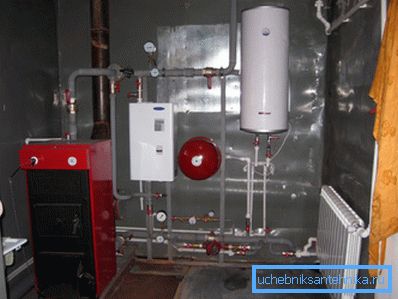

1. La distancia desde el borde posterior a la pared más cercana de la habitación debe ser de al menos 2,5 metros. También es necesario que los bordes laterales no estén a menos de un metro de las paredes de la habitación.

Se debe proporcionar acceso gratuito a la tubería de derivación trasera a través de la cual se eliminan los productos de la combustión: las dimensiones del espacio requerido para esto son de al menos 40 por 40 cm.

Necesitas cuidar la conveniencia de cargar combustible. Para que sea conveniente para el movimiento de la chimenea, el área libre frente a la parte frontal del dispositivo de calefacción no debe ser inferior a 1 metro cuadrado. metro Esto hará que sea más fácil abrir la leña y limpiar el cenicero de los residuos de combustible.

1. Deben observarse medidas de seguridad contra incendios. El piso antes de instalar la caldera debe estar cubierto con material incombustible. Los bordes de las almohadillas protectoras deben tener al menos 40 cm de tamaño.

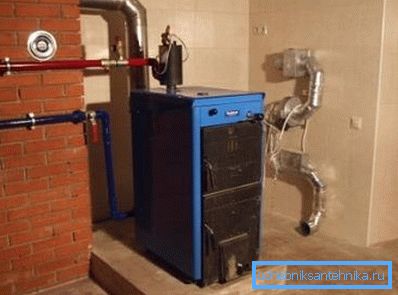

Sugerencia Lo mejor durante la construcción de la sala de calderas para hacer un pedestal especial de hormigón, reforzado con varillas de metal. Por lo tanto, la caldera tendrá una base confiable, que también es absolutamente incombustible.

También para evitar un incendio cerca de la unidad, está prohibido almacenar combustible. Es recomendable disponer el almacenamiento principal por separado de la sala de calderas, y el suministro diario debe ubicarse a menos de medio metro de la caldera en funcionamiento.

1. Como refrigerante para el sistema de calefacción, es deseable utilizar agua ablandada filtrada de impurezas mecánicas.

Es aconsejable no usar mucho para evitar la formación de incrustaciones en el intercambiador de calor de la caldera y las tuberías. Puede verter anticongelante en la red de calefacción, pero antes debe leer el manual de instrucciones y asegurarse de que el líquido no dañe las piezas de hierro fundido de la caldera.

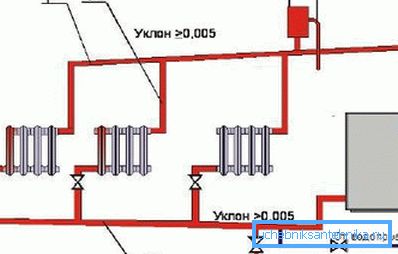

El procedimiento de conexión en sí es el siguiente:

• primero, la caldera se instala en un pedestal o junta, se comprueba el nivel y se fijan los soportes (es necesario lograr una estabilidad completa de la unidad en el soporte, la menor desviación de la horizontal puede llevar a la formación de incrustaciones en el intercambiador de calor y reducir la vida útil del equipo);

• las tuberías están conectadas a las conexiones de entrada y salida (es recomendable hacerlo a través de válvulas, de modo que pueda apagar la corriente de refrigerante y desmantelar la unidad en caso de avería o de reemplazo);
• Una chimenea vertical está conectada a la boquilla responsable de la eliminación de los productos de combustión (es deseable fijar una parte especial en el extremo inferior de la tubería que es necesaria para recolectar el condensado que se forma en las paredes durante la operación de la caldera);
• después de la instalación, el sistema está engarzado (para esto puede usar un dispositivo neumático especial).

Conclusión

Caldera de combustible sólido KCHM: un excelente dispositivo para uso doméstico como unidad de calefacción. Pero para que el sistema de clima funcione normalmente, debe prestar mucha atención a la instalación de tuberías, a la elección del tanque de expansión y a la instalación de radiadores.

Sobre cómo realizar correctamente todas las acciones anteriores, puede aprender del video en este material.
