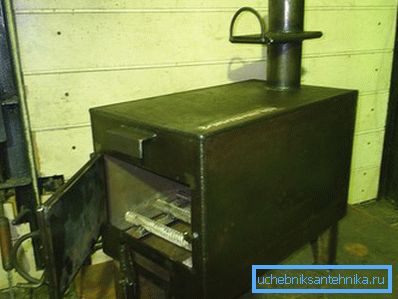

Calderas de calefacción de fabricación propia: cómo elegir

En una casa de campo es a menudo un problema urgente de su calefacción en la estación fría. Las estufas de carbón o de leña convencionales no son muy eficientes: sus costos de combustible son irracionales, se necesita mucho tiempo para eliminar el hollín y la ceniza, y hay una caída de temperatura en las habitaciones. Una excelente solución al problema planteado será la caldera de calefacción.

Tales unidades son más modernas y eficientes que los hornos. Con suficiente energía, el dispositivo podrá calentar no solo un edificio residencial, sino también un edificio industrial y comercial. Si se desea, tal unidad se puede hacer a mano.

¿Cómo funciona la caldera para calentar?

Todas las calderas de calefacción están dispuestas de acuerdo con el mismo principio: el combustible quemado transfiere la energía térmica al intercambiador de calor. Eso calienta el transportador de calor: agua, aceite, anticongelante (consulte también el artículo Cálculo de radiadores de calefacción: la necesidad de energía térmica y el número de secciones).

Para la efectividad de la unidad son dos indicadores.

1. Nivel de quema de combustible. Cuando un suministro insuficiente de oxígeno con los residuos de la combustión elimina los vapores del combustible líquido o el gas de pirólisis, y pueden liberar mucha energía durante la combustión, entonces la caldera de calefacción debe ser modificada.
2. Dispositivo intercambiador de calor. Cuanto mayor sea el área de contacto de la cámara de combustión y el tanque de agua, más energía térmica se transfiere desde el portador de calor combustible durante un cierto tiempo.

Presta atencion Sobre esta base, la temperatura de los residuos de combustión debe ser lo más baja posible. Con la caída de este indicador aumenta la eficiencia de la caldera. Además, cuanto más baja sea la temperatura en la chimenea, más duradera será, y el funcionamiento de la unidad es más seguro.

Elección del diseño del dispositivo

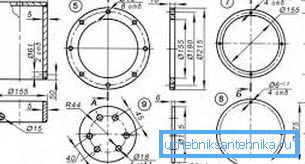

Cuando realice dibujos de calderas de calefacción caseras, la disponibilidad de materiales y un tipo particular de combustible en su área afectará su aspecto y funcionamiento.

1. Disponibilidad de materiales. El acero resistente al calor es más adecuado para unidades de calefacción que el acero inoxidable común. Pero este último se utiliza con más frecuencia. El punto es que el material es fácilmente accesible y su precio es más bajo.
2. Capacidad de procesamiento. Olla de hierro fundido no se puede hacer en casa.

Por lo tanto, cuando se fabrican calderas caseras de combustible sólido, el material más común para ellas es la chapa metálica.

1. El espesor del acero debe ser de 4/5 mm. Se puede manejar con una amoladora, soldadura a gas o eléctrica.
2. El dispositivo de la unidad depende del tipo de combustible seleccionado.
3. El diseño está influenciado por el método de circulación de agua en el circuito.
4. Las instrucciones indican que para que el agua se caliente por circulación natural, es necesaria una altura considerable del tanque y una gran sección transversal de las boquillas, así como circuitos de calefacción. Cuanto menor sea su diámetro, mayor será la resistencia hidráulica y menor será la velocidad de circulación.
5. Si coloca la bomba, aumentará la velocidad del flujo de agua, lo que permitirá reducir la sección transversal de las tuberías y la altura del tanque.

Cuando se montan calderas de calefacción caseras para la casa, vale la pena recordar algunas recomendaciones.

1. Es mejor hacer los circuitos de calefacción y las boquillas de la unidad a partir de tuberías con una sección transversal de al menos 32 mm.
2. Desde que cuando se apaga la bomba, la velocidad de flujo del refrigerante disminuye, su temperatura aumenta. Por lo tanto, el circuito de calefacción debe estar hecho de tubos galvanizados. Los análogos de plástico (tiene baja resistencia a altas temperaturas), incluso reforzados, es mejor no usarlos.

Tipos de unidades

Las calderas de madera más comunes.

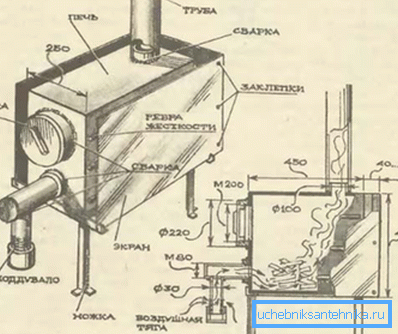

Agregados de madera

1. La caldera de calefacción de madera hecha en casa más simple tiene la apariencia de dos cilindros, el más pequeño de los cuales se encuentra dentro del más grande.
2. La estructura interna es una caja de fuego, y la externa es un tanque de agua.
3. Para minimizar el trabajo de soldadura, es posible utilizar un tubo de sección grande de pared gruesa como cuerpo de la unidad.
4. La caldera de calefacción hecha en casa en la madera puede tener diferentes tamaños y formas, según la disponibilidad de estos u otros materiales. Por lo tanto, puede montar un horno rectangular soldado dentro de un tanque de agua cilíndrico. Como opción: colocar en el horno una bobina o un intercambiador de calor de una serie de tuberías dispuestas en forma longitudinal o transversal.
5. Las calderas de madera pueden alimentarse con cualquier tipo de combustible sólido. Para ellos, carbón adecuado, pellets, leña regular, briquetas de turba seca, etc.

La principal desventaja de tales dispositivos es su baja eficiencia.

Análogos de la pirólisis

1. En tales calderas, a temperaturas de 200/800 ° C y un suministro limitado de oxígeno, la madera emite calor durante la combustión y se convierte en gas de pirólisis y coque de madera. Además, el aire se mezcla con el gas calentado, lo que hace que la sustancia se encienda con la liberación de una gran cantidad de energía térmica.
2. El resultado de esto es la alta eficiencia de los dispositivos que alcanzan el 92%. En una porción de la unidad de combustible puede operar 10/12 horas. La caldera de combustible sólido casera habitual tiene un indicador de 4 horas.
3. El combustible en la unidad se quema con una cantidad mínima de residuos. La quema del gas puede ser regulada mediante automatización.

Presta atencion Cuando las fracciones gaseosas y sólidas del combustible se queman por separado, aumentan los requisitos para el contenido de humedad de la leña. Con un valor de más del 30%, el gas con un gran volumen de vapor de agua se quema sin importar.

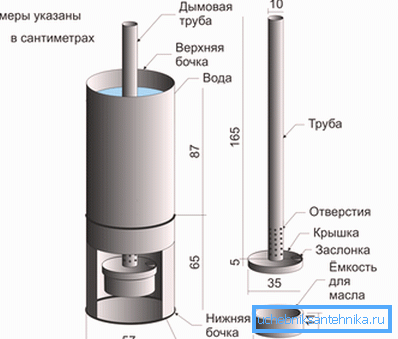

Unidades de aceite residual

Calderas interesantes para hacer ejercicio. Ellos evaporan el aceite antes de que se queme. Cuando la unidad alcanza temperaturas de funcionamiento, el goteo en la plataforma calentada se convierte instantáneamente en gas, que, cuando se quema, calienta el intercambiador de calor.

Como combustible en tales unidades, puede utilizar diesel.

Equipo electrico

La caldera eléctrica casera para calefacción tiene un diseño muy simple. Dentro del tubo de gran sección transversal tenemos calefactor. El tubo de retorno se suelda a la carcasa desde abajo, la alimentación se monta en la parte superior.

Cabe señalar que las calderas eléctricas con una capacidad de más de 7 kW no pueden conectarse a la red eléctrica a 220 voltios.

El voltaje a 380 no está en todas partes.

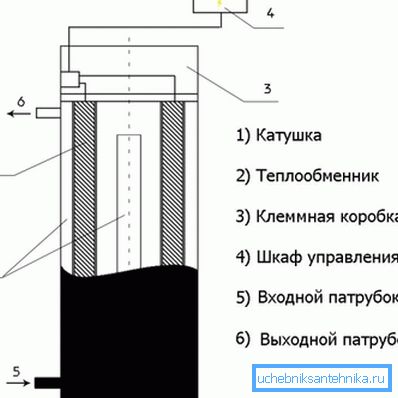

1. Caldera de inducción casera más complicada.

1. Su diseño más simple consiste en un tubo de plástico de paredes gruesas. El alambre esmaltado se envuelve alrededor de él en 100 vueltas.
2. Está conectado a un inversor de soldadura que tiene una corriente (salida) de 15 A.
3. Dentro de la caja hay elementos calentados con corriente de vórtice: barra de acero recortada o alambre grueso.
4. El tubo de retorno está conectado a la carcasa desde abajo y el suministro desde arriba.
5. El circuito está lleno de refrigerante y la unidad está conectada a la fuente de alimentación.
6. No se requiere una bomba para dicho dispositivo. La circulación proporciona la convección de agua caliente.

Conclusión

Calderas de calefacción se pueden hacer de forma independiente. Dichos dispositivos son mucho más eficientes que los hornos y pueden aumentar el rendimiento del sistema de calefacción (consulte también el artículo Sistema de calefacción de flujo automático: Características del dispositivo).

El video en el artículo todavía contiene muchas cosas interesantes.
