No siempre el sistema de calefacción centralizada y agua caliente funciona perfectamente. Más a menudo hay situaciones en las que la temperatura del agua en las baterías deja mucho que desear, el mismo problema ocurre con el agua caliente. La caldera de calefacción de doble circuito será una verdadera salvación en esta situación.

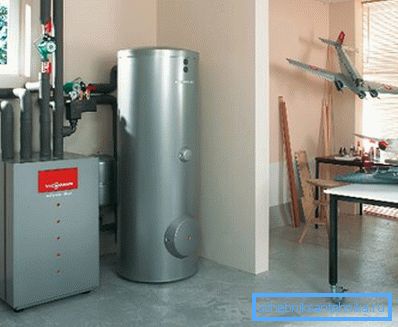

Caldera de 2 contornos con caldera.

¿Qué hace la instalación de la caldera?

El logro más importante es la independencia de la operación de suministro de agua caliente y calefacción centralizada. Lo principal es mantener el flujo de agua fría, y su calefacción proporcionará la caldera.

La caldera de doble circuito ofrece ventajas tales como:

  • Las calderas no ocupan tanto espacio, por lo que pueden instalarse incluso en apartamentos de ciudades pequeñas, donde la falta de espacio libre es un fenómeno común. No hay necesidad de asignar una habitación separada para ellos;
Opción de montaje en pared
  • La gran mayoría de los modelos modernos cuentan con dispositivos para ajustar el funcionamiento de la calefacción. Debido a esto, es posible lograr un microclima óptimo en el apartamento;

Presta atencion Además de ajustar la operación de calefacción, también hay un ahorro significativo en el costo de calefacción.

  • La seguridad después de instalar la caldera en el hogar no se reduce, los fabricantes usan protección de dispositivos múltiples contra el sobrecalentamiento, por lo que incluso si falla un quemador, simplemente se apagará y no sucederá nada terrible.

Hay varios defectos menores:

  • el agua caliente comenzará a fluir no inmediatamente, pero después de algún tiempo, es típico de correr agua caliente. El hecho es que una caldera de calefacción de doble circuito debe tener rápidamente tiempo para calentar el agua fría que pasa a través de la tubería, y esto llevará algún tiempo;

Presta atencion Si la necesidad de agua caliente es grande, entonces tiene sentido detenerse en el esquema acumulado de suministro de agua caliente (HWS). En este caso, se instala una caldera en la que se almacenan varias docenas de litros de agua caliente.

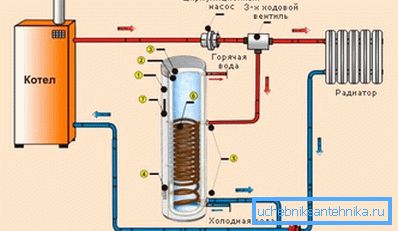

En este ejemplo, se utiliza una caldera de calentamiento indirecto.
  • Cuando se usa para suministro de agua caliente, el agua caliente se suministra solo en un punto de desmontaje. Si el área del apartamento / casa es grande, no es muy conveniente;
  • canalizar una caldera de calefacción de doble circuito es más complicado que uno de circuito único.

Clasificación de doble caldera.

La clasificación de un dispositivo de este tipo puede realizarse de acuerdo con varios criterios, por ejemplo, por tipo de encendido, método de instalación, tipo de combustible, etc. Antes de elegir un modelo en particular, sería bueno, al menos en una forma general, familiarizarse con los tipos de dispositivos similares.

Por el método de instalación se puede identificar:

  • modelos de pared - a menudo utilizado en apartamentos de la ciudad;

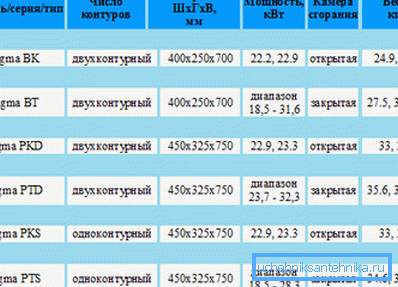

Dimensiones de los modelos de pared.
  • análogos de piso - Son más poderosos, pero también ocupan lugares que no son como un ejemplo. Dichos modelos se usan con mayor frecuencia en casas privadas y se les proporcionan habitaciones separadas.

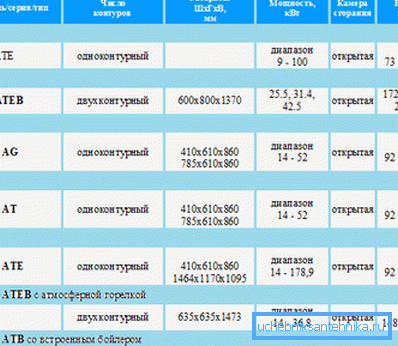

Dimensiones de los análogos de suelo.

Las calderas de doble circuito se pueden clasificar por tipo de trabajo:

  • con una cámara de combustión abierta (el segundo nombre es atmosférico): se distinguen por su bajo costo, pero la eficiencia es baja, la temperatura de los gases en la salida es de alrededor de 1000? С. El aire para quemar combustible se toma directamente de la habitación donde está instalada la caldera;
  • Modelos turboalimentados: aquí la cámara ya está cerrada y la combustión del combustible se produce con mayor eficiencia;
  • Calderas de condensación: hasta la fecha, en términos de eficiencia, quizás la mejor opción. En la salida, los gases ya tienen una temperatura del orden de 500 ° C, es decir, la eficiencia del dispositivo es mayor (según los fabricantes, en aproximadamente un 30% en comparación con los análogos atmosféricos). La única desventaja es el costo, el precio del modelo de condensación puede ser varias veces más alto que el valor del "aspirado".

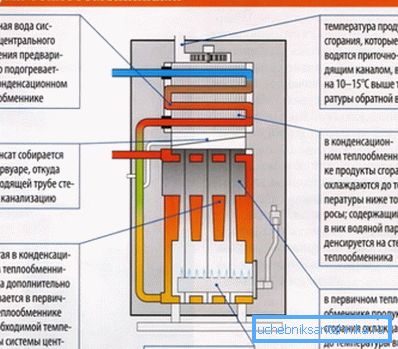

Esquema de funcionamiento de la caldera de condensación.

Por tipo de ignición se pueden identificar:

  • modelos con encendido electrónico, en este caso, la automatización controlará el funcionamiento del quemador en función de la temperatura del refrigerante;
  • y dispositivos en los que el encendido se realiza mediante un piezo. La principal ventaja se puede considerar independiente de la electricidad, ya que estos dispositivos se utilizan con mayor frecuencia en casas de campo y en casas de campo, donde puede haber cortes de energía.

De pie separadamente calderas de calefacción de doble circuito. Tales dispositivos están diseñados para ser utilizados a la vez con 2 tipos de combustible. Se utilizan paquetes tales como gas de leña, gas - combustible diesel, leña - combustible diesel, gas - electricidad, etc. La principal diferencia con los dispositivos convencionales es que hay 2 cámaras de combustión a la vez (una para combustible gaseoso y sólido).

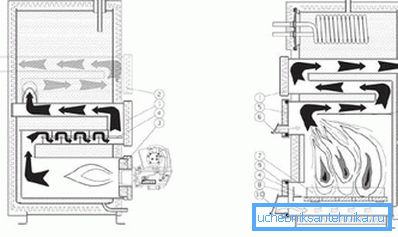

Esquema de trabajo de la caldera de 2 combustibles.

Además, muy a menudo también están equipados con calentadores eléctricos, sin embargo, en este caso, la electricidad actúa como un seguro, y no como la principal fuente de calor. Al reemplazar el combustible, basta con cambiar el quemador, esto se hace a mano sin llamar a los especialistas.

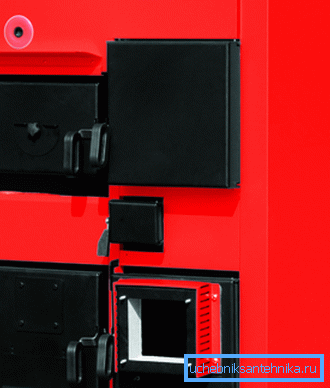

Un ejemplo de una caldera de doble combustible (diesel-madera)

Presta atencion Es posible conectar más de un sistema de calefacción a tales dispositivos, porque hay varias salidas. Por lo tanto, el trabajo de 2 o incluso más circuitos de calefacción se puede proporcionar con una caldera de doble combustible.

Más sobre el dispositivo y el principio de funcionamiento de la caldera de doble circuito.

En pocas palabras, el principio de funcionamiento de cualquier caldera se puede describir de manera bastante simple. El combustible se quema, la energía liberada se usa para calentar el agua, que luego se suministra a las tuberías del sistema de calefacción o a la tubería de ACS. Este es un enfoque bastante simplista, por lo que tiene sentido considerar el funcionamiento y el dispositivo de la caldera con más detalle.

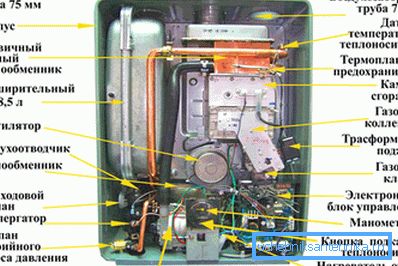

Los elementos principales de una caldera de 2 bucles.

Dispositivo de caldera de 2 circuitos

Un rasgo característico de tal dispositivo es la presencia de 2 intercambiadores de calor, uno de los cuales se utiliza para precalentar el refrigerante y el segundo para satisfacer las necesidades del ACS. En el mercado puedes elegir entre 2 opciones:

  • Calderas de doble circuito de calefacción con 2 intercambiadores de calor separados (primario y secundario). El primario consiste en tubos de cobre con aletas de placas de cobre: ​​necesita una transferencia de calor máxima en un área pequeña, por lo que solo se usa cobre. Secundario - utilizado para el suministro de agua caliente;

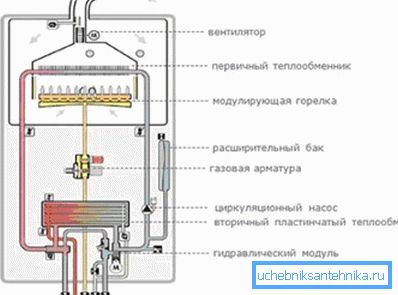

    El diagrama muestra 2 intercambiadores de calor.

  • en algunos modelos, se utiliza el esquema de “tubería en tubería”, es decir, dentro de una tubería de gran diámetro (el agua se mueve a lo largo de la misma para calentarse), se ubica una tubería más pequeña y fluye agua para ACS a lo largo de la misma.

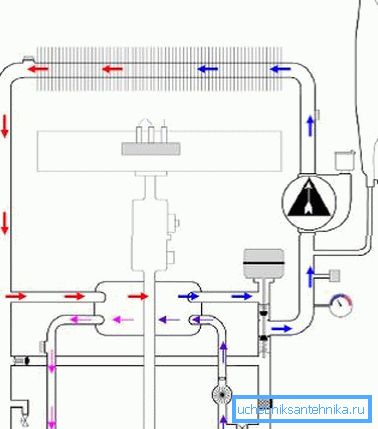

Diagrama que muestra el funcionamiento de un intercambiador de calor bitérmico

¿Cómo funciona una caldera de 2 bucles?

El ajuste de los modos de funcionamiento de la caldera se realiza por medio de una válvula de tres vías, que es responsable de dónde va el agua caliente, al sistema de calefacción o a la tubería de ACS.

2 modos de funcionamiento son posibles:

  • en el modo de calefacción de la casa, el intercambiador de calor primario se calienta durante la combustión del combustible, y la válvula bloquea el flujo de agua en la tubería de agua caliente;
  • en el modo ACS, todo sucede exactamente lo contrario: el medio de calefacción del sistema de calefacción deja de calentar temporalmente, y toda el agua caliente va al sistema de ACS.

Dado este modo de operación de la caldera, es mejor permanecer en el modelo con 2 intercambiadores de calor separados. El hecho es que solo facilita las reparaciones. Con el tiempo, la composición del agua del grifo hará su trabajo y el intercambiador de calor tendrá que cambiarse, si hay 2 de ellos, el reemplazo será más barato.

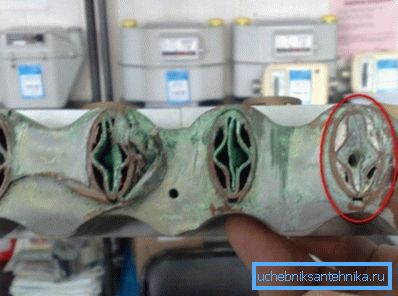

Ejemplo de un intercambiador de calor reparado

¿Es posible utilizar varias calderas simultáneamente?

A veces, esta división de los modos de funcionamiento no es adecuada, en cuyo caso surge la pregunta de si es posible instalar una caldera separada para las necesidades de calefacción y ACS.

Se puede argumentar que:

  • Desde un punto de vista puramente técnico, esto es posible, pero la conexión de dos calderas para calefacción, siempre que una de ellas se use específicamente para el suministro de agua caliente es ilógica. El hecho es que en este caso, puede olvidarse de ajustar el agua en el mezclador, en este caso, es más conveniente instalar una columna para calentar el agua;
  • Puede conectar varias calderas de bajo consumo en cascada (es decir, en serie). En este caso, cada siguiente se incluirá en el trabajo después de que el poder de los anteriores no sea suficiente. Esto proporcionará la opción más flexible para ajustar la operación de calefacción, ya que se pueden usar tanto calderas convencionales como de combustible dual.

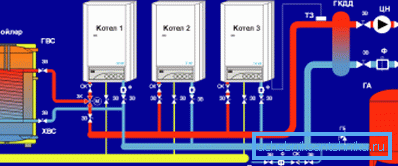

Conexión en cascada

Características de flejado

Debajo de la correa, comprenda la conexión correcta de la caldera al sistema de calefacción. Si lo desea, puede enumerar más de una docena de formas. Apto para diferentes situaciones. La diferencia principal con la conexión de una caldera de un solo circuito es que, en lugar de una, es necesario trabajar con 2 salidas: el sistema de calefacción está conectado a una y el ACS a la otra.

Considere algunas recomendaciones generales:

  • A menudo hay consumidores con niveles de potencia significativamente diferentes en los circuitos de calefacción (por ejemplo, los radiadores convencionales están complementados con un sistema de "piso caliente" en algunas habitaciones). En este caso, se introduce un separador hidráulico (también conocido como anuloide o hidroarrow) en el circuito de calefacción. Esto permite la máxima separación del circuito de la caldera y el circuito con la inclusión de calentadores de bajo consumo;

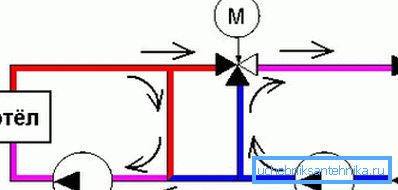

El esquema del separador hidráulico.
  • la tubería puede simplificarse significativamente si la caldera ya tiene elementos del sistema de calefacción como una bomba de circulación, un tanque de expansión, un sistema de seguridad;
  • la misma caldera se puede usar para un sistema de calefacción combinado, el agua se puede usar en una parte separada y el anticongelante en otra área. La instrucción de enlace en este caso requiere la instalación de un separador. De hecho, este dispositivo divide el sistema de calefacción en 2 circuitos, la fuente de energía para ellos es común, pero los otros elementos (bomba, tanque de expansión, etc.) son comunes;

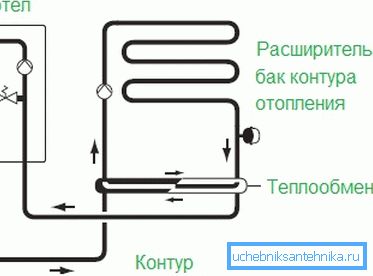

Aislamiento de los circuitos de calefacción entre sí mediante un intercambiador de calor adicional.
  • El suministro de agua caliente está conectado a la segunda salida de la caldera.

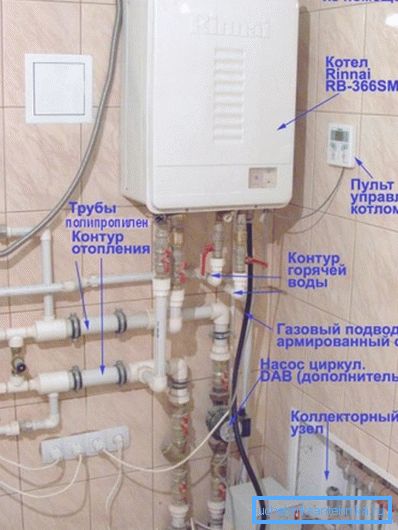

La foto muestra la encuadernación correcta.

Resumiendo

El uso de una caldera de 2 circuitos reducirá la dependencia de la casa de la calefacción centralizada y del agua caliente. Por supuesto, el costo de tal dispositivo es significativo, pero la comodidad y los ahorros obtenidos al ajustar el funcionamiento del sistema de calefacción lo valen. El material propuesto permitirá, en términos generales, familiarizarse con los tipos de calderas, dispositivos y principios de funcionamiento, así como los matices de su conexión.

El video muestra un ejemplo de flejado de una caldera de doble circuito.
