Calderas de calefacción de condensación y sus

28-10-2018
Calefacción

Recientemente, los propietarios de casas y cabañas al elegir equipos de calefacción prefieren cada vez más las calderas de gas de condensación. Estos dispositivos son altamente eficientes y rentables, y también tienen otras ventajas. A continuación veremos más de cerca el dispositivo y la característica de estos dispositivos.

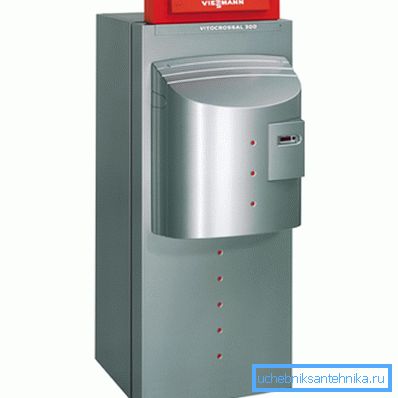

Caldera de condensacion

Principio de funcionamiento

Como se sabe, las calderas de gas convencionales no utilizan completamente el potencial del portador de energía, es decir, gas, por lo que su eficiencia en el mejor de los casos no es más del 80 por ciento. Esto se debe al hecho de que parte de la energía simplemente se desecha a través de la chimenea.

Sin embargo, no hace mucho tiempo, se introdujo una tecnología en las calderas de gas que permite aumentar la eficiencia en más del 100%. La esencia de este proceso es la siguiente: dado que la mezcla combustible contiene algo de vapor durante la combustión, parte del calor desaparece con este vapor y, por lo tanto, para evitar su pérdida, este vapor se condensa.

Este proceso le permite utilizar el agua caliente resultante para calentar el refrigerante. De ahí el nombre de las calderas. El proceso de condensación tiene lugar en un intercambiador de calor, que es un poco más grande que en una caldera de gas convencional.

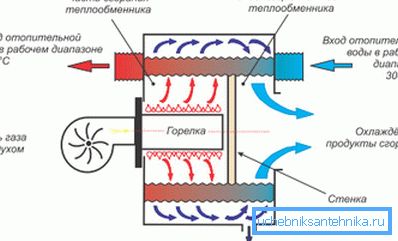

Diagrama de la caldera de condensación.

El calor generado por la combustión completa de la unidad de combustible, teniendo en cuenta el vapor liberado por la condensación, se denomina valor calorífico "más alto". En consecuencia, el calor de combustión "más bajo" se denomina calor generado por la combustión de combustible sin condensación.

Como se mencionó anteriormente, las calderas de calefacción de gas de condensación se inventaron no hace mucho, sin embargo, la tecnología de condensación se inventó hace más de 100 años. Esta aplicación diferida se debe en parte al hecho de que solo en nuestro tiempo el progreso tecnológico ha permitido el uso de aleaciones disponibles que no están sujetas a corrosión, así como también implementar otras soluciones de diseño.

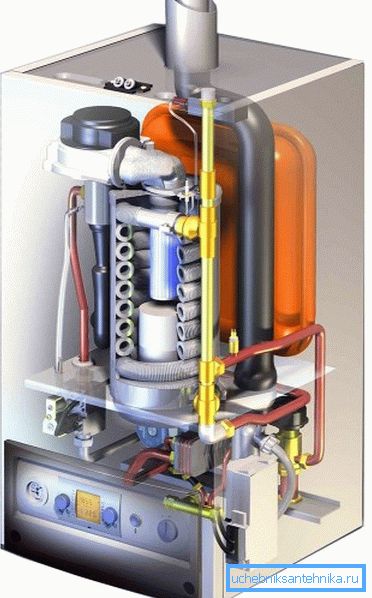

Aparato del dispositivo

Características de las calderas de condensación.

Méritos

Debido a la mayor eficiencia que las calderas de gas convencionales, las unidades de condensación son más económicas (aproximadamente 15-20 por ciento).

Además, tienen muchas otras ventajas, que se enumeran a continuación:

  • Equipado con quemadores más avanzados que evitan la combustión incompleta del combustible.
  • Los gases de escape liberan sustancias significativamente menos dañinas.. Además, la temperatura de los gases de escape rara vez supera los 40 grados.

Debido a esto, para tales calderas puede usar una chimenea de plástico y así ahorrar en el dispositivo de este diseño. Lo único que hay que tener en cuenta es que no todos los plásticos son adecuados para este propósito. Por eso es necesario utilizar tubos especiales.

  • Como norma, los fabricantes de estos dispositivos prestan especial atención a su diseño.. Como resultado, las calderas se ven atractivas, además, no es difícil elegir un modelo que se adapte bien al interior de la habitación.
El diseño atractivo e inusual es una característica distintiva de estas calderas.
  • Posibilidad de ajustar la temperatura mínima del refrigerante a 30 grados.. Es cierto que rara vez se requiere un límite tan bajo.
  • Vida útil mucho más larga que las máquinas convencionales con las mismas cargas.. Esto se debe principalmente al uso de las tecnologías más avanzadas en la fabricación de estos dispositivos.
  • El silencio en el trabajo.
  • Manual de instrucciones simple.

Como resultado de estas ventajas, dichos dispositivos han encontrado una aplicación particular en Occidente, en particular en Alemania, según las estadísticas, más del 30 por ciento de todas las calderas de gas se condensan. Y en algunos países, el uso de aparatos de gas convencionales está incluso prohibido.

Gradualmente, estas calderas se están volviendo populares en nuestro país.

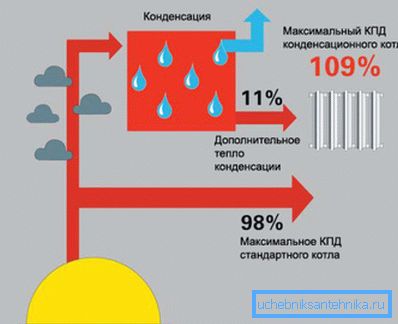

Diagrama de eficiencia del dispositivo de calentamiento.

Desventajas

Por supuesto, junto con las ventajas, como cualquier otro equipo para calefacción, estos dispositivos tienen algunos de sus inconvenientes:

  • Precio alto: los dispositivos de condensación son al menos dos veces más caros que los dispositivos tradicionales.
  • Requieren un cálculo especial del sistema de calefacción para una temperatura de refrigerante más baja (no más de 70 grados). La necesidad de una temperatura más baja dentro del sistema está dictada por la necesidad de condensación.
  • La necesidad de disponer un conducto especial para drenar el líquido acumulado hacia el exterior. Con el funcionamiento constante de la caldera, el volumen de líquido puede alcanzar los 30 litros por día. Más a menudo, el agua se descarga en el sistema general de alcantarillado.
  • Se requiere equipo profesional para instalar y mantener este equipo.
  • La necesidad de electricidad, que es característica de casi todas las calderas de gas modernas.

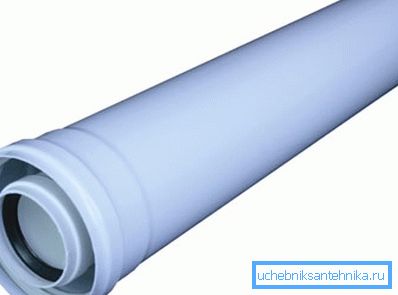

Tubería de plástico coaxial para chimenea de caldera de gas.

Características de diseño

Una de las principales características distintivas de las calderas de condensación es el intercambiador de calor. Se fabrica en forma de tubos con una sección transversal compleja, que es necesaria para aumentar el volumen de la estructura y, en consecuencia, aumentar la eficiencia del aparato.

Además, es diferente y el material del intercambiador de calor, que, como ya se mencionó anteriormente, tiene buena resistencia a los efectos negativos de varios ácidos. Muy a menudo, este material es silumin o acero inoxidable. Esto se debe al hecho de que la formación efectiva de condensado se produce precisamente debido a la alta acidez, que causa la corrosión de muchos metales.

Antes del quemador, se instala un ventilador, cuya tarea consiste en aspirar el gas de la tubería de gas y mezclarlo con el aire. Después de eso, la mezcla combustible se envía al quemador.

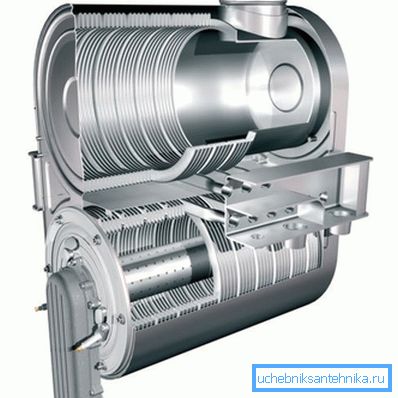

Caldera de condensación del quemador

Todos los procesos de funcionamiento del dispositivo están controlados por la electrónica, incluido el que optimiza su potencia, como resultado de lo cual se reduce el consumo de gas y electricidad (consumido por la bomba).

Presta atencion La eficiencia del aparato depende en gran medida de los parámetros del sistema de calefacción. Por ejemplo, a baja temperatura del refrigerante, la condensación se producirá de manera más eficiente, por lo que en el circuito de retorno, la temperatura del agua no debe exceder los 60 grados Celsius. En este caso, la eficiencia de la caldera será mucho mayor.

Cabe señalar que inicialmente las calderas de condensación se fabricaron como calderas de doble circuito, sin embargo, actualmente existen modelos de bucle único. No pueden proporcionar agua caliente en la casa, pero son un poco más baratos.

Además, todos los dispositivos existentes difieren en el método de instalación:

Al aire libre Representa unidades de 100-120 kW. Utilizado para calefacción de oficinas y locales industriales.
Montado en la pared Dispositivos con una capacidad de 30-40 kW: se utilizan en sistemas autónomos de calefacción de casas y apartamentos.

Sugerencia Para garantizar el suministro de agua caliente, puede conectar la caldera a la caldera individual.

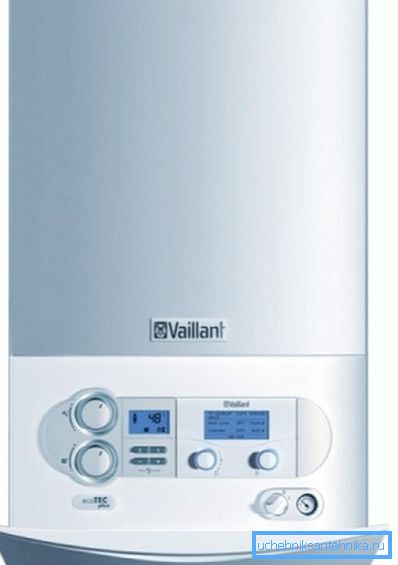

En la foto - caldera de condensación montada en la pared.

Para conectar estos dispositivos, puede comprar kits especiales, cuya lista incluye:

  • Tanques anchos;
  • Dispositivos de seguridad;
  • Kits de tubería;
  • Sistemas de eliminación de productos de combustión, etc.

Sin embargo, en cualquier caso, instalar el dispositivo con sus propias manos no funcionará, por lo que todo el trabajo debe ser realizado por especialistas calificados.

Aquí, de hecho, todas las características principales de las calderas de gas de la nueva generación.

Conclusión

Como descubrimos, las calderas de condensación tienen una serie de ventajas, y la principal es la economía de combustible, que reduce los costos de calefacción. Sin embargo, en nuestro país, estos dispositivos aún no son muy comunes debido a su alto costo. Pero esto, como dicen, es cuestión de tiempo.

Desde el video en este artículo, puede obtener más información sobre este tema.
