¿Qué son las calderas de gas que pueden proporcionar una casa o apartamento con calefacción y agua caliente? ¿Por qué signos se clasifican? ¿Cómo es la calefacción de la caldera de gas? Finalmente, ¿qué fabricantes deberían prestar atención al elegir el equipo? Busquemos respuestas.

Clasificación

Es posible por varios motivos.

Alojamiento

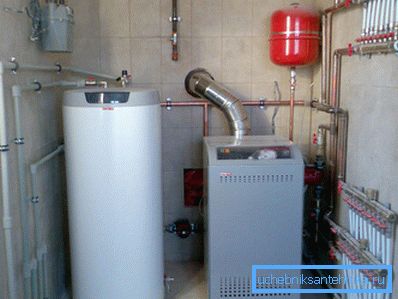

Las calderas de piso se instalan, como su nombre lo indica, en el piso o en una plataforma especial. Como norma, en la versión exterior, se producen dispositivos de potencia considerable (desde 50 kW hasta varios megavatios).

Su característica distintiva es la ausencia de elementos de flejado en el cuerpo de la caldera. La unidad de seguridad, la bomba y el tanque de expansión se compran e instalan por separado.

Las calderas de piso pueden, a su vez, diferir en varios parámetros adicionales.

• El quemador puede ser tubular (suministrar gas al aire a través de un tubo perforado) o soplar (mezclando gas y aire en proporción óptima).

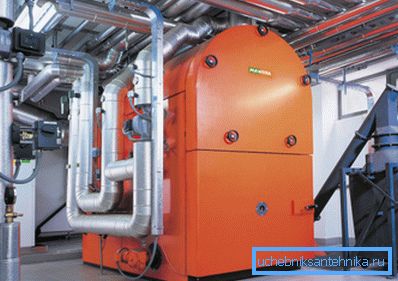

• Intercambiador de calor de fundición o acero.. El intercambiador de calor de la caldera de acero del tubo de fuego es una camisa de agua alrededor de la llama del quemador y proporciona máxima potencia, a veces en megavatios.

El intercambiador de calor de hierro fundido es más duradero, pero debido a las propiedades físicas del hierro fundido, tiene limitaciones en la temperatura de calentamiento máxima, lo que limita el valor de potencia de unos pocos cientos de kilovatios.

Además: debido a la fragilidad del hierro, los intercambiadores de calor tienen que ser extremadamente masivos. Un peso significativo a veces hace que los fabricantes los suministren en secciones separadas con la instalación en la caldera durante su instalación.

Las calderas de pared generalmente tienen una capacidad de hasta 100 kilovatios y están equipadas con los elementos principales del flejado (grupo de seguridad, bomba y, a veces, el tanque de expansión). De hecho, estamos tratando con una sala de mini-caldera.

El montaje en pared implica ciertas limitaciones en la masa del producto, lo que determina sus características de diseño:

• En calderas de pared solo se utilizan quemadores tubulares.
• El intercambiador de calor está hecho de acero o cobre. La segunda opción proporciona mayor compacidad, pero nuevamente limita la temperatura máxima de la llama.

Funcionalidad

Sobre esta base, las calderas se dividen en circuito simple y circuito doble. Una caldera de un solo circuito, por definición, está destinada solo para trabajos de calefacción y, al parecer, no cumple con nuestros requisitos: no proporciona el calentamiento del agua para el hozród. Sin embargo, completar el producto con una caldera de calentamiento indirecto, en la que el refrigerante emite parte de la energía térmica, resuelve este problema por completo.

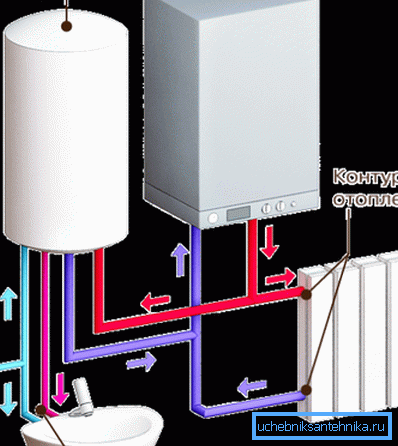

Presta atencion La pregunta natural es, ¿puede esta estructura proporcionar a la casa agua caliente en el verano? Por supuesto Es suficiente durante la instalación proporcionar un mini circuito separado a través del cual el refrigerante circulará entre la caldera y la caldera con dispositivos de calefacción cortados por válvulas.

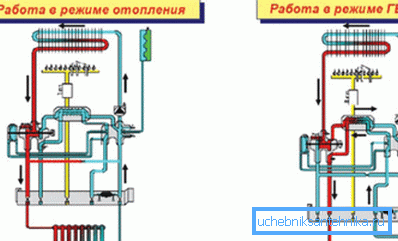

La caldera de doble circuito tiene dos intercambiadores de calor separados para calefacción y agua caliente o, alternativamente, un intercambiador de calor coaxial combinado, en el que el agua corriente intercambia calor nuevamente con el refrigerante. Además, hay diseños con calefacción acumulada indirecta de calefacción indirecta.

¿Qué opción elegir un comprador potencial?

Recomendamos encarecidamente prestar atención a los diseños con calentadores de agua de almacenamiento. La instrucción está relacionada con la temperatura de salida de agua caliente más estable que proporcionan: un calentador de flujo con regulación automática de potencia hace que el intento de ducharse sea una lucha continua con un mezclador.

La elección de un producto con una caldera separada o incorporada está determinada únicamente por el tamaño y la configuración de la habitación asignada para equipos de calefacción.

Tracción

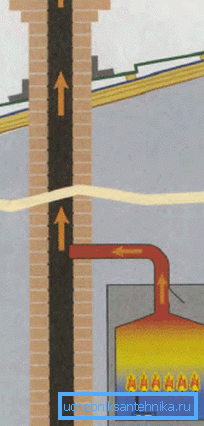

Puede ser natural y forzado. El tiro natural, característico de los productos con un quemador abierto (atmosférico), implica la selección de aire para mantener la combustión directamente desde la habitación en la que está instalado el equipo de calefacción. Los productos de combustión se descargan en la chimenea o en el conducto de ventilación.

La única ventaja del diseño es la no volatilidad completa.

Varios inconvenientes:

• La necesidad de un diámetro significativo de chimenea o ventkanal (especialmente cuando se colocan múltiples calderas en el mismo conducto).
• Calentando el canal que pasa por la habitación, lo que obviamente no complacerá al dueño en el verano.
• Requisitos estrictos para la habitación (por regla general, la cocina), que alberga la caldera. En particular, cuando la potencia de la caldera es de hasta 60 KW, debe tener un volumen de al menos 15 m3 + 0.2 m3 por kilovatio, estar equipado con una ventana de ventilación y un espacio de suministro debajo de la puerta con una sección transversal de al menos 0.025 m2.

En el caso de tracción forzada (el llamado quemador cerrado, sobrealimentado o turbo), todo el intercambio de aire se realiza entre la caldera y la calle, sin la mediación de la habitación.

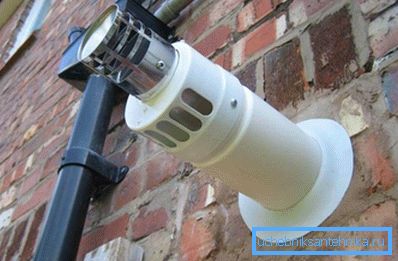

El aire es aspirado por el ventilador de admisión a través del canal externo del tubo coaxial, atraído por cualquier pared externa; Los productos de combustión se descargan a través del núcleo de la misma tubería. El tubo que sale a través de la pared está equipado con una rejilla especial, un terminador que evita la mezcla de productos de combustión y el suministro de aire.

Este esquema, en particular, se utiliza en hogares modernos con calefacción autónoma de apartamentos. La única restricción asociada (excepto, por supuesto, la volatilidad) es la necesidad de colocar la caldera en la pared exterior de la casa.

Encendido

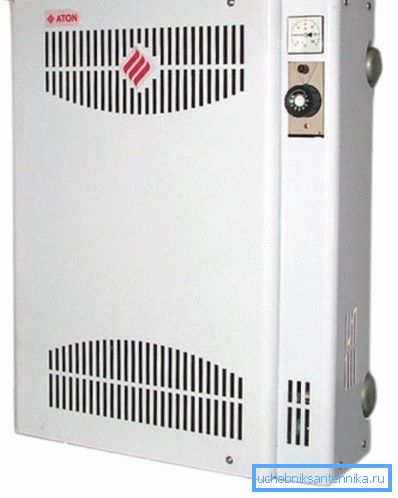

Puede ser manual (piezoeléctrico) o electrónico. En el primer caso, se utiliza un elemento piezoeléctrico para la ignición, la chispa a partir de la cual se enciende la llama del quemador piloto. El quemador principal se enciende con él; La temperatura del portador de calor es controlada por un termostato mecánico, que detiene el flujo de gas al quemador principal cuando se alcanza la temperatura deseada.

Además: todas las calderas piezoeléctricas están equipadas con un mecanismo termostático adicional para cerrar el suministro de gas cuando la llama piloto está apagada.

La cocción piezoeléctrica es conveniente cuando hay problemas frecuentes con la electricidad. Las desventajas se pueden registrar en la imposibilidad de control remoto de la caldera mediante controles remotos, termostatos y módulos GSM, así como una menor eficiencia: el quemador de reserva consume aproximadamente el 20% del gas total.

La ignición electrónica, por el contrario, hace que el dispositivo sea volátil; por otro lado, el propietario tiene la posibilidad de un control mucho más flexible del equipo, vinculando la temperatura interna de la casa a las condiciones climáticas, elaborando el programa diario y semanal de temperaturas, etc. La volatilidad se compensa parcialmente al conectar la caldera a través del UPS, que puede soportar su funcionamiento durante varias horas.

Calor de combustion

El esquema de funcionamiento de una caldera de gas clásica (de convección) que utiliza el llamado valor de calor más bajo del calor implica una temperatura bastante alta del medio de transferencia de calor en la tubería de retorno. Su caída por debajo de 50 - 55С causará que el condensado caiga en el intercambiador de calor, incluyendo no solo agua, sino también impurezas que contienen ácido, bastante agresivas.

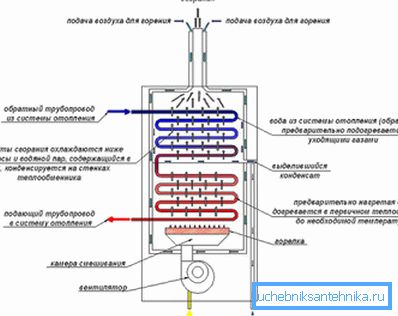

Sin embargo, si utiliza un intercambiador de calor (economizador) resistente a la corrosión adicional y organiza la eliminación del condensado, puede obtener dos bonificaciones extremadamente agradables.

1. La temperatura de retorno se puede bajar a 30-40 grados, lo que permitirá alimentar el sistema de calefacción a baja temperatura sin demasiada dificultad.
2. La eficiencia de la caldera se incrementará en un 9-11%. La condensación de los productos de combustión le dará al economizador calor adicional.

La suma recibida en ambos intercambiadores de calor se denomina el valor calorífico más alto. Supera la cantidad de energía que incluso teóricamente se puede extraer del proceso de oxidación de hidrocarburos volátiles, lo que permite a los fabricantes decir a las calderas de condensación una increíble eficiencia del 105 - 109%.

Asamblea

¿Cómo se montan las calderas de gas para calefacción y agua caliente?

La respuesta depende principalmente del tipo de caldera.

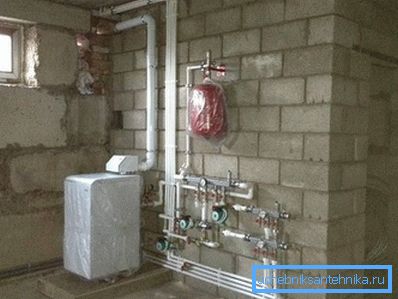

• Los dispositivos montados en el piso de masa considerable (desde 500 kg) requieren la instalación en una base separada.

• Las calderas con un quemador abierto, como ya se mencionó, requieren el suministro de una cantidad suficiente de aire a la habitación donde se instalan. No te olvides de las restricciones sobre el volumen mínimo de la habitación.
• El conducto de aire coaxial debe retirarse a no menos de dos metros del suelo y a menos de medio metro de la ventana más cercana o de la salida de ventilación. La sección horizontal del conducto no debe ser más larga que un metro.

Útil: es mejor instalar el conducto de aire con una ligera desviación hacia la caldera y completarlo con un colector de condensado. Con un sesgo en la dirección opuesta en las heladas severas, el condensado se congelará en la tubería. Esto no se aplica, por supuesto, a las regiones con inviernos suaves.

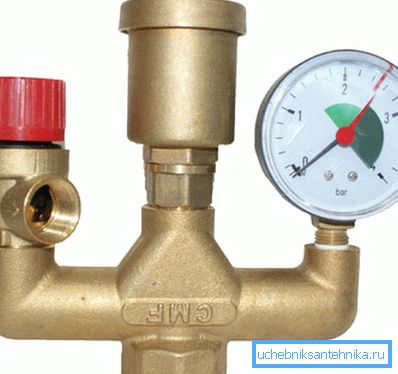

• Los dispositivos que no tienen una bomba, el grupo de seguridad (válvula, manómetro, ventilación de aire) y el tanque de expansión están equipados con ellos.

• La bomba generalmente se coloca en el tubo de retorno frente a la caldera para minimizar su calentamiento.
• El tanque de compensación y el grupo de seguridad, por regla general, se montan a una distancia de 10 diámetros del relleno delante de la bomba, en un área con mínima turbulencia.
• El volumen del tanque de expansión para el sistema de calefacción se toma en el 10% del volumen total de refrigerante en el circuito. La cantidad de refrigerante en un sistema balanceado generalmente se calcula a la tasa de 13 litros por kilovatio de potencia de la caldera.
• La capacidad de la bomba se selecciona de tal manera que todo el volumen de refrigerante gire tres veces por hora.

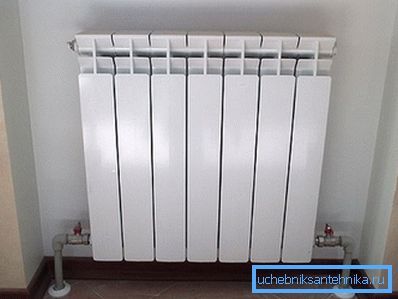

• El esquema de conexión óptimo para radiadores de sección larga es desde la parte inferior a la inferior o en diagonal. En ambos casos, cada dispositivo de calefacción está equipado con una salida de aire: una grúa Mayevsky, una válvula o una válvula de acoplamiento de agua.

Importante: la conexión al gasoducto no se puede hacer a mano. Este trabajo lo realiza única y exclusivamente un representante de la organización de gas local o un representante de servicio autorizado de la tienda que le vendió la caldera.

Fabricantes y modelos.

¿Qué fabricantes de calderas de calefacción a gas merecen especial atención? Nos familiarizaremos con la calificación de la marca tácita y estudiaremos algunas muestras.

Puntuación

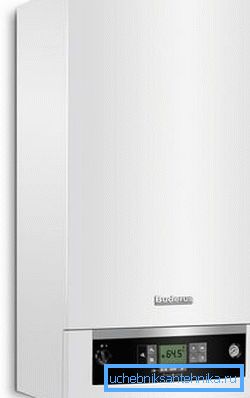

1. Los fabricantes alemanes mejor clasificados son Vaillant, Wolf y Buderus. Algunas veces los ITS suecos entran en la misma categoría. Se caracterizan por la máxima fiabilidad, la rápida aparición de innovaciones tecnológicas y una red desarrollada de centros de servicio, que garantizan una garantía sin problemas y un servicio posterior a la garantía.

1. El segundo escalón: los italianos Ferrol, Ariston y Beretta, Viardus y Dakon proceden de la República Checa, las calderas de Corea del Sur Kiturami y productos de otros fabricantes europeos. Tecnológicamente, respiran en la parte posterior de la cabeza a los alemanes y los suecos.
2. Finalmente, la elección del comprador más económico: productos domésticos y calderas de gas de origen ucraniano. Con raras excepciones, estos son dispositivos no volátiles equipados con encendido piezoeléctrico. Son bastante confiables, aunque no ofrecen al propietario el grado de automatización que caracteriza a los productos occidentales.

Consejo: antes de elegir un fabricante, lea el mapa de la ubicación de los servicios autorizados. Es mejor elegir un producto que, en caso de un mal funcionamiento, se repare rápidamente en el lugar.

Muestras

Vamos a explorar algunos modelos específicos de diferentes fabricantes.

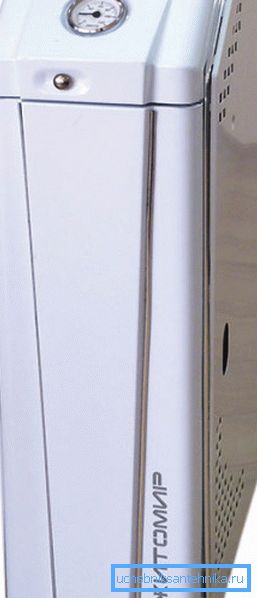

Atem Zhytomyr 3 KS-G-007 SN

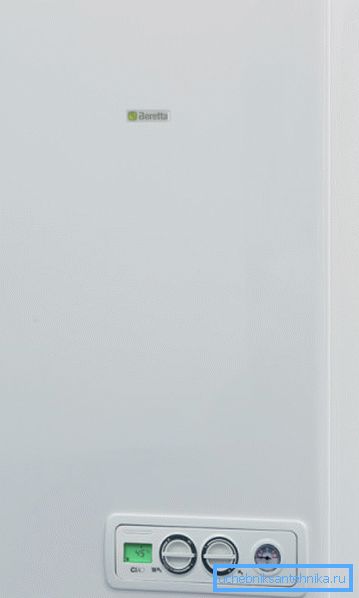

Beretta CIAO 24 CSI

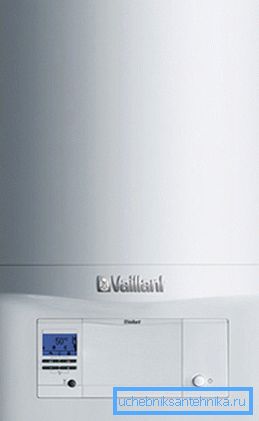

Vaillant ecoTEC pro VUW INT 236

Conclusión

Esperamos que nuestra breve revisión ayude al lector a elegir el equipo de calefacción. El video adjunto tradicionalmente ofrecerá a su atención información temática adicional. ¡Éxitos!
