Caldera de aceite residual propiamente dicha.

Muchos propietarios de automóviles (especialmente camiones) se enfrentan al problema del reciclaje de aceites usados. Dado que la sustancia es tóxica y envenena el medio ambiente, no es tan fácil deshacerse de la minería. Además, puede obtener una pena real de los ambientalistas. Uno de los resultados aceptables es quemar tales desechos en equipos especiales para el beneficio de uno mismo. La industria lleva mucho tiempo produciendo calderas que funcionan con aceites usados. Pero son caros, y por lo tanto, los artesanos caseros están buscando maneras de construir una caldera de agua con el aceite de desecho con sus propias manos.

Como funciona

Como funciona

El algoritmo de la caldera es muy simple:

  • Desde un tanque especial hasta el recipiente de pirólisis está funcionando (puede usar cualquier aceite sintético o mineral, una mezcla de ellos, en casos extremos, queroseno).
  • En este tanque, la minería se lleva a la evaporación (calentada por gases de escape y un quemador).
  • El vapor de aceite entra en la cámara de combustión, donde se mezcla con el aire y se enciende con un quemador. Durante la combustión, se libera una gran cantidad de energía, que es capaz de calentar (a través de las paredes de la cámara) el refrigerante para calentar la habitación.
  • Los desechos de la combustión (hay pocos de ellos, pero hay uno) se eliminan a través de la chimenea, que tiene una ventilación para los gases. De esta manera, los gases calentados entran en la cámara de pirólisis y calientan la extracción, y luego se eliminan afuera.

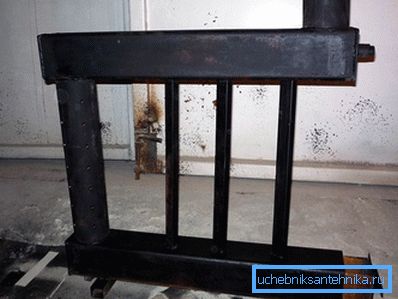

Horno de aceite residual

Para regular la intensidad del aceite quemado en la parte superior de la chimenea, instale la válvula de compuerta.

Herramientas y materiales

Herramientas y materiales

Para montar de forma independiente una caldera de agua con aceite de desecho, debe tener planos de montaje. Esta documentación ayudará a evitar errores y hará un diseño viable. Pero debes comenzar con las herramientas. Para el trabajo necesitarás:

  • soldadora (inversor);
  • "Búlgaro" y un juego de ruedas de corte para cortar metal;
  • taladro eléctrico
  • un juego de llaves (ajustables, de gas, etc., según sea necesario);
  • Martillo y otras herramientas de fontanería.

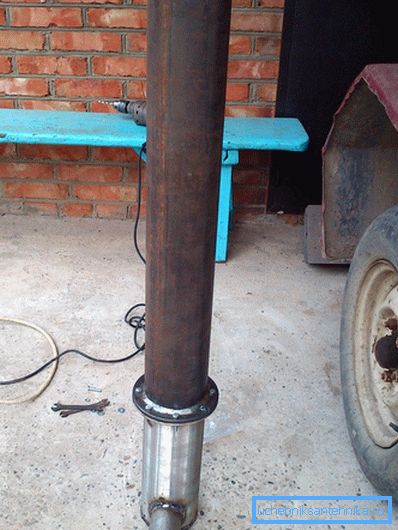

Detalle de caldera de aceite residual.

El siguiente paso es la selección de componentes para el montaje de la caldera. Sobre la base del dibujo, la construcción de una caldera de fabricación casera consta de los siguientes elementos:

  • tanque de expansión con una membrana;
  • carcasas para la caldera y la cámara de combustión de vapor de aceite;
  • una bomba centrífuga que puede operar en el estado de inmersión en aceite (alimenta aceite a la cámara de pirólisis);
  • un compresor que, bajo presión, suministra aire a la cámara de combustión secundaria;
  • Bomba de circulación para el movimiento forzado del refrigerante;
  • chimenea con válvula de compuerta y salida de gas;
  • quemador
  • Accesorios y tuberías para la conexión al sistema de calefacción.

El quemador también puede ser hecho por ti mismo.

Montaje de caldera

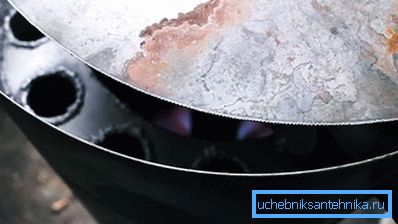

Montaje de caldera

El diseño del cuerpo de la caldera consiste en dos tubos de diferentes diámetros. El espacio entre ellos debe ser de 3-4 cm (para rellenar con agua). La carcasa exterior tiene dos salidas (alimentación / retorno). En el interior del segundo tubo se monta la cámara de combustión de vapor de aceite. En ningún caso, el agua debe ingresar al departamento donde se quema el petróleo. El contenedor de aceite se coloca cerca de la caldera. Se sumerge una bomba que, bajo presión, suministra combustible a la cámara de pirólisis.

Para detener el flujo de aceite en la tubería se monta la válvula.

En la parte inferior de la construcción, se monta un tanque de aceite. Su parte superior tiene aberturas para la liberación de vapores de gas en la cámara de combustión secundaria, y en la parte inferior hay una puerta para facilitar la limpieza de la cámara. A través de la puerta puede conducir a los contactos eléctricos quemador de vela. En el tanque para aceite líquido, su encendido inicial tiene lugar, y también funciona como una bujía.

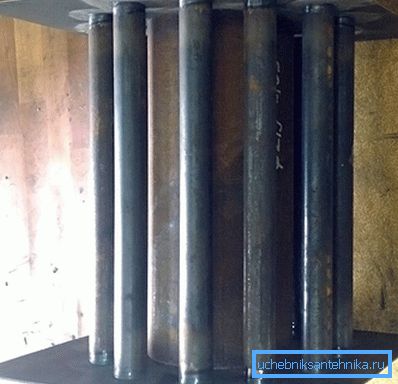

Quemador de aceite usado

Un accesorio para un conducto de aire (que crea una mezcla de aire y aceite) se corta en la cámara de combustión secundaria.

En la parte superior de la cámara de combustión secundaria, se instala una chimenea con una válvula de compuerta y un tubo de salida de gas, que baja al recipiente con aceite, calentándolo con gases de escape. En la línea de retorno de agua instale la bomba de circulación. En la cancha, se montan un tanque de expansión y una automática de seguridad.

Empezar a trabajar

Empezar a trabajar

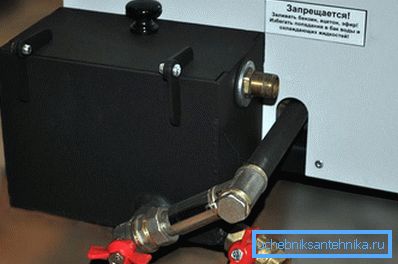

Antes de comenzar, verifique que todas las soldaduras estén apretadas, llene los recipientes con aceite y agua. El aceite se debe verter en una capa de 1 cm, no debe ser agua y escombros. El aceite se quemará más rápido si se le añaden 100 ml de queroseno. La caldera se prende fuego con una mecha sumergida en un líquido inflamable; después de la ignición del combustible, se baja hasta el fondo del tanque. Luego encienda el suministro de aire. Después de hervir el aceite se evapora y comienza a calentar.

Fortalezas y debilidades

Fortalezas y debilidades

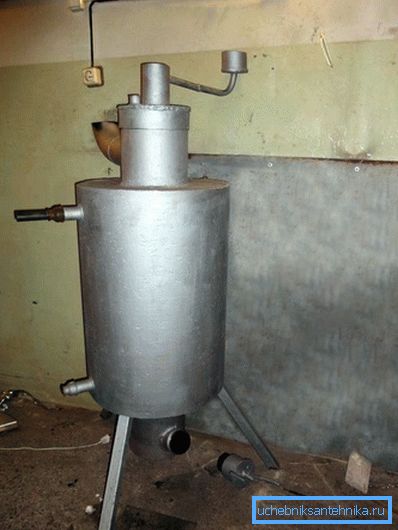

Las características positivas de los equipos incluyen:

  1. Universalidad y bajo costo del combustible (diferentes aceites son adecuados para el trabajo).
  2. Amigable con el medio ambiente: un par de aceites se quema casi por completo, las emisiones a la atmósfera son insignificantes.
  3. Mayor disipación del calor. Cuando se usa ventilación o circulación forzada, la velocidad de calentamiento de la habitación aumenta varias veces.
  4. La simplicidad de diseño y componentes de bajo coste para el montaje. Los costos serán reembolsados ​​durante el primer año de operación de la caldera.

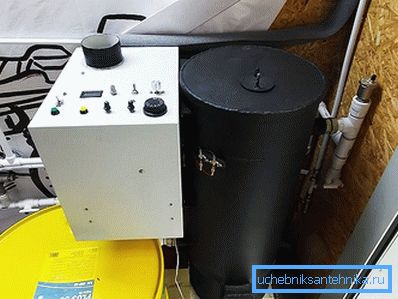

Caldera para pruebas después de la instalación.

Desventajas del equipo:

  1. A medida que el aceite se calienta a fuego abierto, se quema una gran cantidad de oxígeno donde se instala la caldera. Por seguridad, debes encargarte de airear esta habitación.
  2. Requerirá el costo de la compra de filtros, ya que El aceite de desecho puede contener virutas y otras partículas sólidas que contaminan rápidamente el quemador.
  3. El aceite necesita defenderse, y solo entonces pasar por los filtros.
  4. Después de detener el suministro de aceite, la caldera se apaga después de un tiempo, porque hasta que el combustible en la cámara de combustión primaria se queme, su funcionamiento no se detendrá.
  5. Las calderas de aceite de desecho no deben utilizarse en locales residenciales debido a los olores desagradables y la posibilidad de que haya monóxido de carbono en la habitación.

Si necesita organizar el calentamiento de cuartos de servicio, garajes, almacenes, etc., entonces una caldera de agua con aceite de desecho es una opción bastante económica y rentable. También puede calentar las viviendas instalando la caldera en una sala de calderas separada.

El video

El video muestra lo que es la caldera de aceite residual:

Dibujos

Los dibujos muestran cómo hacer calderas y hornos para pruebas:

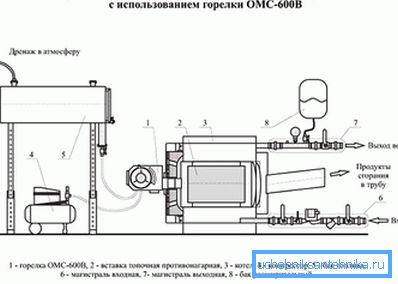

El principio de funcionamiento de la caldera para trabajar.

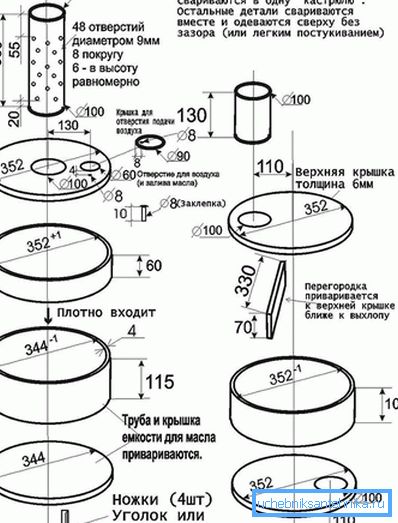

Horno de dibujo con dimensiones.

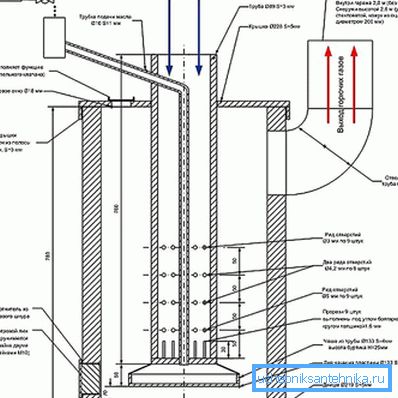

Dibujo de horno de aceite residual

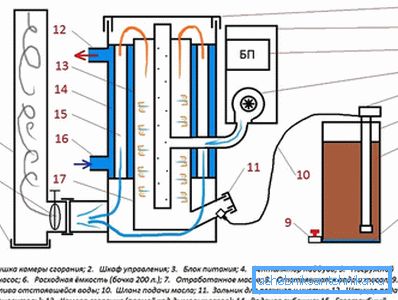

Esquema de la caldera

El diseño del horno para trabajar.
