¿Qué es un cálculo hidráulico de un sistema de calefacción? ¿Qué valores necesitan cálculos? Finalmente, lo principal: ¿cómo calcularlos, sin tener los valores exactos de la resistencia hidráulica de todas las secciones, dispositivos de calefacción y elementos de las válvulas? Vamos a resolverlo.

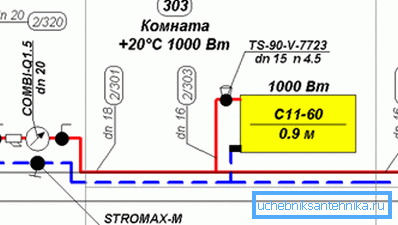

El diseño de la calefacción comienza con cálculos.

Lo que esperamos

Para cualquier sistema de calefacción, el parámetro más importante es su salida de calor.

Está determinado por:

  • Temperatura del refrigerante.
  • Potencia térmica de los aparatos de calefacción.

Nota: en la documentación, el último parámetro está indicado para un delta fijo de temperaturas entre la temperatura del refrigerante y el aire en una habitación calentada a 70 ° C. Reducir el delta de temperaturas a la mitad dará como resultado una disminución doble de la potencia térmica.

Dejaremos los métodos para calcular la producción de calor entre bastidores: tienen suficientes materiales dedicados a ellos.

Sin embargo, para garantizar la transferencia de calor de la carretera o la caldera a los dispositivos de calefacción, dos parámetros más son importantes:

  1. La sección interna de la tubería, atada a su diámetro.

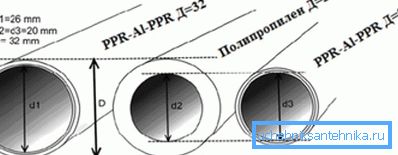

Diferentes tipos de tubos exterior y diámetro interior se correlacionan de manera diferente.
  1. El caudal en este oleoducto.

En un sistema de calefacción autónomo con circulación forzada, es importante conocer un par de valores más:

  1. Contorno de resistencia hidráulica. El cálculo de la resistencia hidráulica del sistema de calefacción determinará los requisitos para la presión generada por la bomba de circulación.
  2. El caudal del refrigerante a través del circuito, determinado por el rendimiento de la bomba de circulación del sistema de calefacción con un cabezal apropiado.

Problemas

Como dicen en Odessa, "lo son".

Para calcular la resistencia hidráulica total del circuito, debe considerar:

  • Resistencia de los tramos rectos de tubería.. Se determina por su material, diámetro interno, caudal y el grado de rugosidad de la pared.

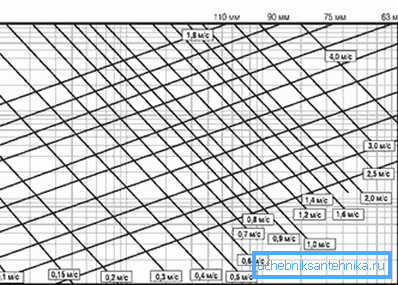

Este nomograma para el cálculo hidráulico de sistemas de calefacción le permite determinar la pérdida de presión para diferentes diámetros y valores de flujo.
  • Resistencia de cada giro y transición de diámetro..
  • Resistencia de cada elemento valvular..
  • Resistencia de todos los dispositivos de calefacción..
  • Resistencia intercambiador de calor de caldera.

Recopilar todos los datos necesarios juntos se convertirá claramente en un problema incluso en el esquema más simple.

Que hacer

Fórmulas

Afortunadamente, para un sistema de calefacción autónomo, el cálculo hidráulico de la calefacción se puede realizar con una precisión aceptable y sin pasar a la naturaleza.

Tasa de flujo

Desde el lado inferior, limita el crecimiento de la diferencia de temperatura entre el flujo y el retorno y, al mismo tiempo, aumenta la probabilidad de ventilación. El flujo rápido forzará el aire de los puentes a la salida de aire automática; el lento no puede hacer frente a esta tarea.

Por otro lado, un flujo demasiado rápido inevitablemente generará ruido hidráulico. Los elementos de las válvulas y los giros de embotellado serán una fuente de zumbido molesto.

Es poco probable que el ruido en el sistema de calefacción le satisfaga durante la noche.

Para el calentamiento, el rango de caudales aceptables es de 0.6 a 1.5 m / s; sin embargo, el cálculo de otros parámetros generalmente se realiza para un valor de 1 m / s.

Diámetro

Con la potencia térmica conocida es más fácil recogerla de acuerdo con la tabla

Diámetro interno del tubo, mm Flujo de calor, W a Dt = 20С
Velocidad 0.6 m / s Velocidad 0.8 m / s Velocidad 1 m / s
8 2453 3270 4088
10 3832 5109 6387
12 5518 7358 9197
15 8622 11496 14370
20 15328 20438 25547
25 23950 31934 39917
32 39240 52320 65401
40 61313 81751 102188
50 95802 127735 168669

Presión en la cabeza

En una versión simplificada, se calcula mediante la fórmula H = (R * I * Z) / 10000.

En ella

  • H es el valor de cabeza deseado en metros.
  • I - Pérdida de presión en la tubería, Pa / m. Para una sección de tubería recta del diámetro calculado, toma un valor en el rango de 100-150.
  • Z es un factor de compensación adicional, que depende de la disponibilidad de equipos adicionales en el circuito.
Elementos de contorno Valor de coeficiente
Accesorios y accesorios 1,3
Cabezales y válvulas termostáticos 1.7
Mezclador con válvula de tres o dos vías. 1.2

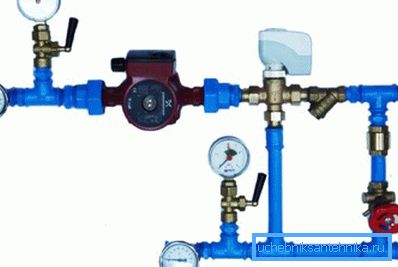

En la foto - unidad de mezcla para calefacción.

Si el sistema contiene varios elementos de la lista, los coeficientes correspondientes se multiplican. Entonces, para un sistema con válvulas de bola, accesorios roscados para tuberías y un termostato que regula la permeabilidad del embotellado, Z = 1.3 * 1.7 = 2.21.

Rendimiento

Las instrucciones para calcular con sus propias manos el rendimiento de la bomba tampoco son muy complejas.

La productividad se calcula mediante la fórmula G = Q / (1.163 * Dt), en la que:

  • G - Rendimiento en m3 / hora.
  • Q es la potencia térmica del circuito en kilovatios.
  • Dt es la diferencia de temperatura entre las líneas de suministro y retorno.

Ejemplo

Pongamos un ejemplo del cálculo hidráulico del sistema de calefacción para las siguientes condiciones:

  • La temperatura delta entre los tubos de suministro y retorno es igual a los 20 grados estándar.
  • Potencia térmica de un cobre - 16 KW.
  • La longitud total del embotellado Leningradka de un solo tubo es de 50 metros. Los dispositivos de calefacción están conectados en paralelo con el embotellado. Faltan termostatos, ruptura del llenado y circuitos secundarios con mezcladores.

Así que vamos a empezar.

El diámetro interno mínimo según la tabla anterior es de 20 milímetros a una velocidad de flujo de al menos 0,8 m / s.

Útil: las bombas de circulación modernas a menudo tienen un ajuste de rendimiento escalonado o, más convenientemente, suave. En este último caso, el precio del dispositivo es algo más alto.

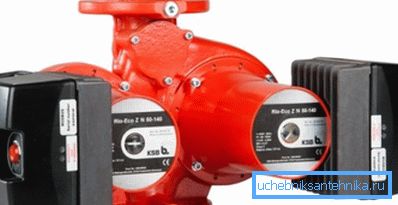

La bomba KSB Rio-Eco Z con ajuste suave.

El nivel óptimo para nuestro caso será (50 * 150 + 1.3) / 10000 = 0.975 m. En realidad, en la mayoría de los casos no es necesario calcular el parámetro. La diferencia en el sistema de calefacción de un edificio de apartamentos, que proporciona circulación en él: solo 2 metros; Este es exactamente el valor de carga mínimo de la mayoría absoluta de las bombas de rotor húmedo.

La productividad se calcula como G = 16 / (1.163 * 20) = 0.69 m3 / hora.

Conclusión

Esperamos que los métodos de cálculo anteriores ayuden al lector a calcular los parámetros de su propio sistema de calefacción, sin entrar en la jungla de fórmulas complejas y datos de referencia. Como siempre, el video adjunto ofrecerá información adicional. ¡Éxitos!
