Cálculo del sistema de calefacción: cómo elegir la
Calentar la casa en el clima en Rusia no es un lujo, sino una necesidad vital. Si en condiciones urbanas no necesita pensarlo, hay estaciones de calefacción, centrales térmicas y eléctricas, calderas de distrito que proporcionarán viviendas para calefacción, entonces en su propia casa debe pensar en todo.

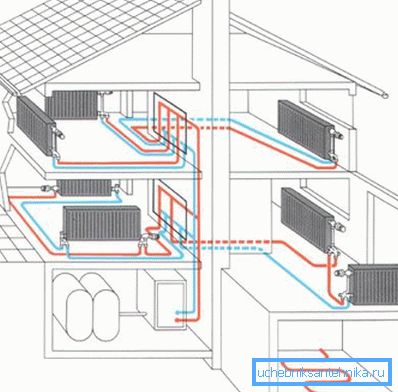

En este caso, una vivienda debe estar equipada con un sistema de calefacción autónomo. Antes de instalar la red, debe ser diseñada y calculada. Esto es lo que perderemos en este artículo.

Cálculo de dispositivos de calefacción.
Como portador de calor, usualmente el agua ordinaria es seleccionada en sus propias casas. Y el propio sistema de calefacción puede ser cerrado o abierto.
Tipo de caldera

El tipo de generador de calor que debe seleccionar, dado el tipo de energía más accesible y barata en su área.
Debajo de la categoría de dispositivos por tipo de combustible utilizado.
- Calderas electricas. Calentar una casa basada en ellos no es muy popular entre nosotros, porque La electricidad es costosa y puede suministrarse con interrupciones o caídas de voltaje. Y para una operación confiable de tal dispositivo se requiere un sistema de suministro de energía estable.
- Aparatos de combustible sólido. Las unidades más simples. El mercado ruso representa muchos de sus modelos, tanto con carga manual como automática de combustible. El precio de los últimos análogos, por supuesto, es más alto.
- Agregados de gas. Estos dispositivos tienen una alta eficiencia. Sus modelos actuales tienen ciclos de trabajo totalmente automatizados. Son compactos con un alto nivel de rendimiento. Tal dispositivo es óptimo si su hogar está conectado a una red de suministro de gas central.
Presta atencion Al hacer el cálculo de la alimentación del sistema de calefacción, tenga en cuenta que el costo del gas aumenta todo el tiempo. Por lo tanto, es conveniente equipar la red de calefacción con sistemas de ahorro de energía y automatización.

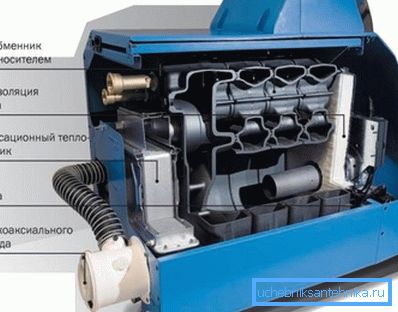

- Dispositivos de combustible líquido. Estas calderas funcionan con diesel, queroseno, fuel oil y aceite. Son altamente productivos, prácticos, tal combustible está disponible y barato.
Se pueden poner generadores de calor similares en las casas de campo y en las casas de campo. Sin embargo, el combustible líquido es fuego y explosivo. Por lo tanto, para tanques con él, debe asignar habitaciones separadas y respetar cuidadosamente las precauciones de seguridad.
Algunos puntos a considerar
- Las calderas de fuel oil para sistemas de calefacción tienen una ventaja importante. Su quemador se puede cambiar por un análogo de gas, y la unidad podrá trabajar en el portador de energía apropiado.

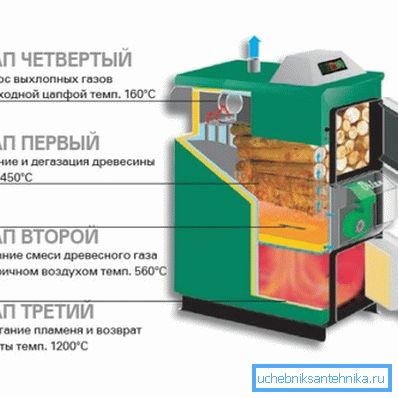

- De los aparatos de combustible sólido, es mejor poner sus propias contrapartes de pirólisis. Son los más económicos, su eficiencia, gracias a un diseño mejorado, alcanza el 85%. Tales unidades tienen dos fogones. En el primero de ellos, el combustible arde lentamente y emite energía térmica, así como el gas combustible (pyrhoslic). Este último, junto con el aire, luego ingresa a la segunda cámara de fuego, donde se quema, generando calor adicional.

- Las calderas de combustible sólido convencionales tienen una desventaja significativa: no pueden equiparse con sistemas de automatización eficientes. A partir de esto, es necesario depositar el combustible en ellos manualmente, cada 4/6 horas.

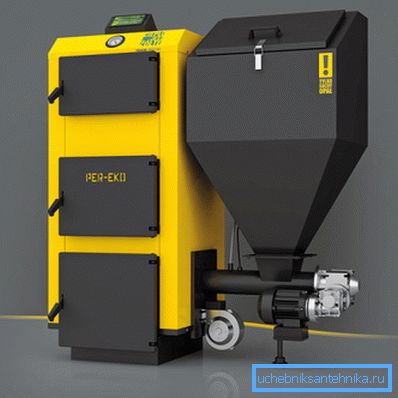

Existen modelos de unidades a las que se puede conectar el bunker. El combustible de ella entra en la caldera automáticamente.
Sin embargo, no dura más de 1,5 días. Entonces necesitas cargar la capacidad manualmente.
Calculo de caracteristicas
Después de seleccionar el tipo de generador de calor, realizar el diseño y cálculo de los sistemas de calefacción, es necesario determinar su capacidad y las características generales del sistema.

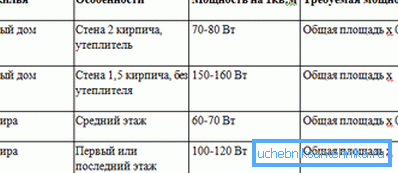

Para realizar un cálculo preliminar, basta con multiplicar el área de la habitación por el coeficiente de potencia climática del generador de calor. El resultado del cálculo se divide por 10.
Esta es la fórmula más simple adecuada para las condiciones de vida. Con su ayuda, es posible realizar un cálculo y diseño aproximado de sistemas de calefacción con un pequeño número de factores conocidos.
Un poco más sobre estos cálculos.

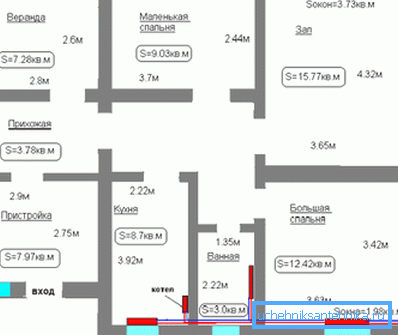

- Con respecto a la zona climatizada, a menudo se toma su suma para todas las áreas de la casa. Esto es un error, porque Como regla general, solo se calientan las habitaciones del edificio en las que al menos una pared es externa. Este cálculo de ingeniería térmica es correcto, en el que solo se tienen en cuenta las habitaciones con paredes externas. Al mismo tiempo, un pequeño margen de productividad para la caldera se agrega a los resultados de los cálculos. Es necesario para una situación en la que el invierno será demasiado duro para su área.
- El coeficiente de potencia climática es muy importante para los cálculos prácticos de calefacción. Su valor depende de la zona en la que se encuentra la vivienda.
- Entonces, para el centro de la Federación Rusa, la cifra es 1.3 / 1.6 kW;
- para el sur - 0.8 / 0.95;
- Por el norte de Rusia - 1.6 / 2.2.
Un ejemplo del cálculo del sistema de calefacción (potencia de la caldera) para un edificio de 100 m2 para las regiones centrales de la Federación de Rusia:
Vк = 100 • 1.2: 10 = 12 kW
El número de secciones de la batería

La instrucción indica que un proyecto de calefacción competente es imposible sin determinar el número necesario de secciones del radiador. Este parámetro se puede calcular con la fórmula más simple: el área de las instalaciones se multiplica por 100, la figura resultante se divide por la potencia de una sección del radiador.
Examinemos las posiciones de la fórmula con más detalle.
- Zona climatizada. La potencia de los dispositivos de calefacción se calcula para cada habitación específica. Por lo tanto, la fórmula también debe incluir el área de una habitación. Sin embargo, hay una excepción. Si desea calentarse en la habitación adyacente, con una en la que habrá radiadores, se resume el área de ambas habitaciones.
- El número 100 se toma de SNiPa. Esto significa que para 1 m2 de salas de estar se necesitan 100 W de potencia térmica de baterías.
- El rendimiento de una sección del radiador puede ser diferente y depende del material de su fabricación y características de diseño. Cuando no puede encontrar este parámetro con precisión, puede operar con un valor de 200 vatios. Es igual a la potencia media de cada sección de los radiadores modernos.
Damos un ejemplo específico de cálculo. Deje que el espacio del piso sea de 20 metros cuadrados. La potencia de una sección de los radiadores seleccionados es de 170 W. Determine el número de secciones necesarias:
N = 20 • 100: 170 = 11.7 = 12.
Presta atencion Si la sala es angular o final, luego de haber realizado los cálculos, su total debe multiplicarse por un coeficiente de 1.2. De este modo, se obtiene la cantidad de secciones del radiador, teniendo en cuenta la mayor pérdida de calor de la habitación.
Cálculos profesionales específicos en fórmulas.
Considerar cómo el cálculo e instalación de sistemas de calefacción por profesionales.
¿Qué es el cálculo hidráulico?
Las tareas del cálculo hidráulico general del sistema incluyen las siguientes.
- Determinación de la sección transversal de la tubería y, en relación con esto, el cálculo del volumen de agua en el sistema de calefacción.
- Encontrar la magnitud de la presión (presión de trabajo) en diferentes partes de la red.
- Cálculo de caídas de presión / cabeza.
- Enlace preciso de todos los puntos de la red en modos dinámicos y estáticos. Esto es necesario para garantizar la presión permisible y la presión deseada en el sistema.
Dependencias computacionales básicas.

Las propiedades de blindaje térmico de las estructuras de cerramiento se caracterizan por su resistencia a la transferencia de calor (Ro).
- Esto se expresa en la fórmula: Ro = Rвн + Rк + Rв. El símbolo R es la resistencia a la transferencia de calor de la parte interior de la cerca, que, a su vez, se describe como (m • 2 • ° C): Bm.
- R = = 1 :? C. Aquí? En es el coeficiente de retorno térmico del interior de las estructuras de cerramiento, es igual a 8.7 • (m • 2 • ° C): Bm.
- RK es la resistencia térmica de la estructura envolvente con capas colocadas secuencialmente. Rc = R1 + R2 + ... + Rn + Rt del aire externo.
- R1 =? /?. Aquí? significa espesor de la capa en milímetros, ¿eh? - es el coeficiente de conductividad térmica, que se describe como Bm: (m • 2 • ° C).
- Rb es la resistencia a la transferencia de calor desde el exterior de la caja.
- R = 1 :? Н. ? n es el coeficiente de retorno térmico de la parte exterior de la cerca, se expresa como 23 • Bm: (m • 2 • ° C).
- El coeficiente de transferencia de calor k se calcula de acuerdo con la fórmula: k = 1: Ro.
Entonces, antes de calcular el sistema de calefacción, se calcula el espesor de la capa de aislamiento principal.
Damos un ejemplo específico.
- La pared exterior de hormigón :? = 2400 kg / m? /; ? 1 = 1,92 W / m • ° C; ? 1 = 100 milímetros.
- Calentamiento a partir de espuma de poliuretano: ¿= 2400 kg / m? = 1,92 W / m • ° C; ? = Ro-1 :? C-1 :? N-? 1 :? 1.
Potencia del sistema

La potencia térmica del sistema de calefacción, en vatios, viene dada por la fórmula: Qc = Qo + Qi-Qb.
Aquí:
- Qo es la pérdida de calor en vatios a través de las estructuras de cerramiento;
- Qi es la pérdida de calor para calentar el aire infiltrado que pasa por las puertas, ventanas, ranuras (W);
- Qb - Entrada de calor de electrodomésticos, también en vatios.
Cálculo hidráulico de la tubería.
El cálculo del volumen del sistema de calefacción es imposible sin los cálculos hidráulicos del diámetro de la tubería. Se llevan a cabo a las cargas térmicas ya determinadas y la presión (circulación) calculada en el sistema.

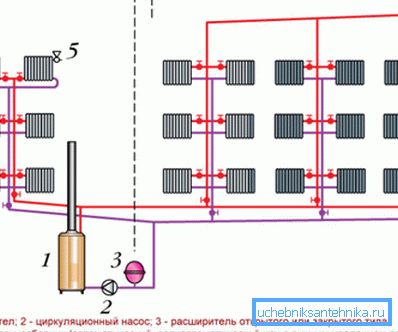

Por ejemplo, en un tipo de red de dos tubos, el anillo de circulación principal se monta en el caso de un tipo de distribución de tubería sin salida. En otras palabras, a través del radiador inferior del más cargado y el más alejado del centro de calor del tubo ascendente.

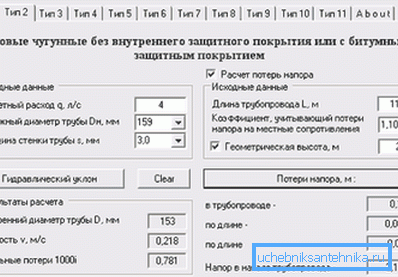

En esta situación, puede utilizar la calculadora para calcular el sistema de calefacción ubicado en Internet o realizar los cálculos usted mismo.
Para hacer esto, es necesario determinar el parámetro auxiliar: el valor promedio de la pérdida de presión específica debido a la fricción (Rav, en Pa / m), por metro de tuberías. La fórmula se ve así:
Rcp =? • pp: L; en pa / m
En ella, los símbolos significan:
- ? - este es un coeficiente que toma en cuenta las pérdidas de presión, debido a las resistencias locales, de la presión total calculada (presión de circulación), para redes con circulación forzada, este parámetro es 0.65;
- pp es la presión disponible en el sistema de calefacción diseñado, en pascales;
- L es la longitud total del anillo circulante, en metros.

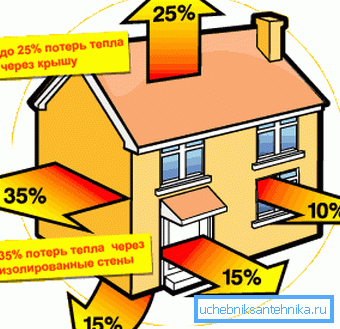

Pérdida de calor de la habitación

La principal pérdida de calor Q® (en vatios), a través de la envoltura del edificio, se encuentra de acuerdo con la fórmula Qо = f • k • (tv-tвн) • n.
Aquí:
- k es el coeficiente de transferencia térmica del recinto;
- f es el área calculada de la estructura envolvente, en metros cuadrados;
- La televisión es la temperatura del aire en la habitación, en grados;
- tвн - temperatura del aire exterior, en grados;
- n es un coeficiente que depende de la ubicación de la superficie exterior en relación con el aire exterior.
La elección de los radiadores, en función de sus características.

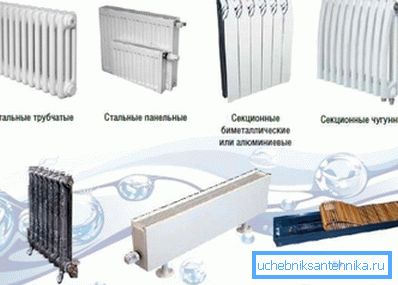

Antes de calcular la cantidad de agua en el sistema de calefacción, debe seleccionar el tipo de radiadores que utilizará. A continuación se muestra una tabla con las características de todas las variedades que se producen actualmente.
Radiador | Presión: trabajo, pruebas de presión, maximo | Esgrima, ph | Corr. acción O2 | Corr. Acción libre corrientes | Corr. Acción vapor eléctrico | Secciones de potencia, vatios | Garantía |
acero tubular | 12/12/18 27 | 6.5 / 9 | hay | hay | débil | 85 | 1 año |
hierro fundido | 6/912/15 20/25 | 6.5 / 9 | no | no | no | 110 | 10 años |
aluminio | 10/2015/30 30/50 | 7/8 | no | hay | hay | 175/199 | 3/10 años |
bimetal | 3557 75 | 6.5 / 9 | hay | hay | débil | 199 | 3/10 años |
Conclusión
El funcionamiento a largo plazo del sistema de calefacción solo es posible con su cálculo correcto y su posterior instalación adecuada. Por lo tanto, el diseño de la red debe tomarse muy en serio. El video en el artículo complementará la información.
