Cálculo de secciones de radiadores en el espacio del piso:

¿Cómo calcular el radiador en el espacio del piso - residencial o industrial? En este artículo, familiarizaremos al lector con varios algoritmos de complejidad variable y presentaremos para su conveniencia de referencia algunos datos de referencia. Así que ve

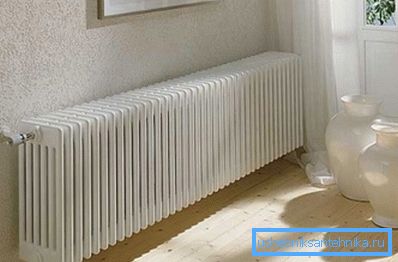

Nuestra tarea es aprender a calcular las dimensiones óptimas del calentador.

Etapas de calculos

En realidad, sólo hay dos de ellos.

  1. Inicialmente, la necesidad estimada de espacio en energía térmica.
  2. Luego, dependiendo del valor específico del flujo de calor (por sección, por calentador, etc.), se calcula el número de los elementos de contorno correspondientes.

Especifique: en la red puede encontrar un gran número de tablas y calculadoras, derivando directamente el número de secciones del área. Sin embargo, la precisión de tales cálculos suele ser baja, ya que ignoran completamente factores adicionales que aumentan o disminuyen las pérdidas de calor.

Cálculo de potencia

Esquema 1

El esquema más simple está presente en el SNIP soviético hace medio siglo: la potencia de un radiador de calefacción por habitación se selecciona a una velocidad de 100 vatios / 1m2.

La selección de radiadores bimetálicos en el espacio del piso se puede realizar, guiada por esta tabla.

El algoritmo es claro, extremadamente simple e inexacto.

Por que

  • Las pérdidas reales de calor son muy diferentes para los pisos extremos y medios, para apartamentos de esquina y habitaciones en el centro del edificio.
  • Dependen del área total de ventanas y puertas, así como de la estructura del acristalamiento. Está claro que los marcos de madera con paneles de dos vidrios proporcionarán una pérdida de calor mucho mayor que un triple acristalamiento.
  • En diferentes zonas climáticas, la pérdida de calor también variará. En -50 C el apartamento obviamente necesitará más calor que en +5.
  • Finalmente, la selección de un radiador según el área de la habitación hace que descuide la altura de los techos; Mientras tanto, el consumo de calor en techos de 2,5 y 4,5 metros de altura variará enormemente.
El techo alto crea una sensación de amplitud, pero aumenta significativamente el costo de la calefacción.

Esquema 2

La estimación de la potencia térmica y el cálculo del número de secciones del radiador por el volumen de la sala proporciona una precisión significativamente mayor.

Aquí están las instrucciones para calcular la potencia:

  1. La cantidad base de calor se estima en 40 vatios / m3.
  2. Para habitaciones de esquina, aumenta en 1,2 veces, para pisos extremos, en 1,3, para casas privadas, en 1,5.
  3. La ventana agrega 100 vatios a la necesidad de calefacción de la habitación, la puerta a la calle - 200.
  4. Se introduce un coeficiente regional. Se toma igual:
Región Coeficiente
Chukotka, Yakutia 2
Región de Irkutsk, territorio de Khabarovsk 1.6
Región de Moscú, región de Leningrado 1.2
Volgogrado 1
Región de Krasnodar 0.8

Tomemos como ejemplo de sus propias manos la necesidad de calefacción en una habitación de esquina que mide 4x5x3 metros con una ventana ubicada en la ciudad de Anapa.

  1. El volumen de la habitación es 4 * 5 * 3 = 60 m3.
  2. La necesidad básica de calor se estima en 60 * 40 = 2400 vatios.
  3. Como la sala es angular, usamos el coeficiente 1.2: 2400 * 1.2 = 2880 vatios.
  4. La ventana exacerba la situación: 2880 + 100 = 2980.
  5. El clima templado de Anapa hace sus propios ajustes: 2980 * 0.8 = 2384 vatios.
En la foto - invierno en las cercanías de Anapa. Su clima cálido no implica altos costos de calefacción.

Esquema 3

Ambos esquemas anteriores son malos porque ignoran la diferencia entre diferentes edificios en términos de aislamiento de paredes. Mientras tanto, en una casa moderna de eficiencia energética con aislamiento externo y en un taller de ladrillos con acristalamiento de una pieza, la pérdida de calor será, por decirlo suavemente, diferente.

Los radiadores para locales industriales y viviendas con aislamiento no estándar pueden calcularse mediante la fórmula Q = V * Dt * k / 860, en la que:

  • Q - Potencia del circuito de calefacción en kilovatios.
  • V - volumen calentado.
  • Dt es la temperatura delta calculada con la calle.

Tenga en cuenta: la temperatura de la habitación se toma de los estándares sanitarios o los requisitos tecnológicos; La calle es estimada por la temperatura promedio para los 5 días más fríos del invierno.

  • k - coeficiente de calentamiento. ¿Dónde conseguir sus valores?
k Descripción de la habitación.
0.6-0.9 Aislamiento externo, triple acristalamiento.
1-1.9 Albañilería de 50 cm de espesor, ventanas de doble acristalamiento.
2-2.9 Albañilería, acristalamiento simple con marcos de madera.
3-3.9 Habitación no aislada

En este caso, acompañemos también el algoritmo de cálculo con un ejemplo: calculamos la potencia térmica que deben poseer los radiadores de una sala de producción de 400 metros cuadrados con una altura de 5 metros, un espesor de pared de ladrillo de 25 cm y un solo acristalamiento. Esta imagen es bastante típica para zonas industriales.

Acordemos que la temperatura de la semana más fría de cinco días es de -25 grados centígrados.

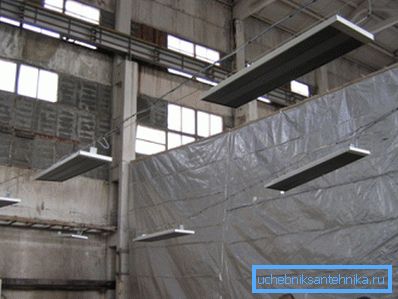

Los locales industriales se caracterizan por grandes pérdidas de calor.
  1. Para los talleres de producción, el límite inferior de la temperatura permisible se considera que es +15 C. Por lo tanto, Dt = 15 - (-25) = 40.
  2. El coeficiente de aislamiento térmico es igual a 2.5.
  3. El volumen de la habitación es de 400 * 5 = 2000 m3.
  4. La fórmula tomará la forma Q = 2000 * 40 * 2.5 / 860 = 232 kW (con redondeo).

Cálculo de dispositivos de calefacción.

Las baterías de hierro fundido, de aluminio y bimetálicas, los tubos de acero, los paneles y los radiadores de placas, así como los convectores, se utilizan ampliamente en instalaciones residenciales para calefacción.

¿Cómo determinar la potencia térmica de cada dispositivo?

Para paneles, convectores, baterías y placas tubulares no separables, solo puede centrarse en las características proporcionadas por el fabricante. Siempre están presentes en la documentación adjunta o en el sitio web del fabricante.

Para baterías seccionales con un tamaño vertical estándar (500 mm), puede concentrarse en los siguientes valores de flujo de calor:

  • Sección de hierro fundido - 140-160 vatios;
  • Aluminio - 180-200;

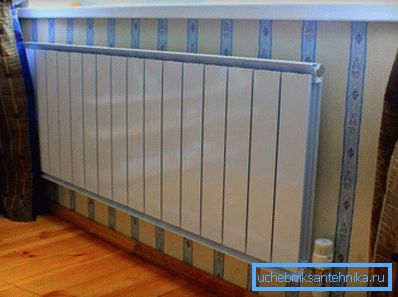

Baterías de aluminio conducen en transferencia de calor específica.
  • Bimetalico - 170-190.

Punto importante: la potencia nominal se indica para la diferencia de 70 grados entre el radiador y el aire en la habitación. Si la diferencia es la mitad, la transferencia de calor específica se reducirá en la misma cantidad.

Entonces, cuando se necesita una potencia térmica de 2.3 KW, el radiador de aluminio (200 W / sección) debe tener 2300/200 = 12 secciones (con redondeo).

Caso especial

Los radiadores de calefacción típicos para locales industriales son los registros de acero completamente soldados. El bajo precio del material, junto con la alta resistencia los hace mucho más atractivos que otras soluciones.

Su poder puede ser calculado por el siguiente algoritmo:

  • Para un solo tubo horizontal, es igual a Q = 3.14xD * L * 11.63 * Dt, donde D es el diámetro del tubo en metros, L es su longitud en metros y Dt es el delta de temperatura entre la habitación y el refrigerante.
  • En un registro horizontal de varias secciones, el factor 0.9 se utiliza para calcular las secciones a partir del segundo.

Por lo tanto, un registro de una sección de diez metros con un diámetro de 250 mm, cuando se calienta con vapor sobrecalentado (20 ° C) y a una temperatura en el taller de 15 ° C, dará 3.14 * 0.25 * 10 * 11.63 * (200-15) = 16,889 vatios de calor.

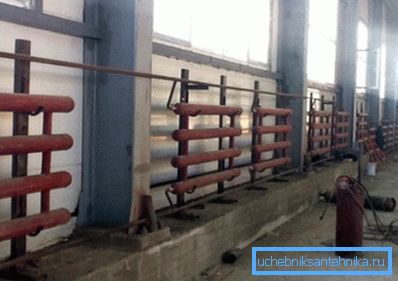

Calefacción industrial. Registros completamente soldados se utilizan como dispositivos de calefacción.

Conclusión

Como puede ver, los esquemas de cálculo aplicados son relativamente simples y bastante comprensibles incluso para una persona que está lejos de diseñar sistemas de calefacción. Se puede encontrar información temática adicional, como de costumbre, en el video de este artículo. ¡Éxitos!
