Cálculo de radiadores: determinar el rendimiento óptimo del

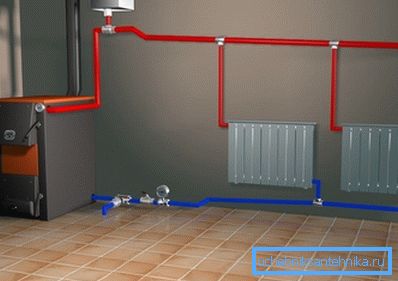

El cálculo del número de radiadores debe realizarse en la etapa de diseño del sistema. De esta manera, podremos averiguar de antemano qué cantidad de productos debemos comprar y cómo organizarlos mejor para lograr un calentamiento más eficiente.

Las recomendaciones sobre el cálculo de los parámetros del circuito de calefacción, así como todos los datos necesarios para esto, se presentan en nuestro artículo.

Emisión nominal de calor de varios radiadores.

Antes de calcular el número de radiadores, debemos determinar qué tipo de dispositivos de calefacción usaremos. El hecho es que los diferentes modelos de calentadores tienen sus propias características de transferencia de calor y, por lo tanto, con los mismos requisitos de rendimiento, tendremos que comprar e instalar diferentes cantidades de ellos.

Como regla general, la información sobre la transferencia de calor se especifica en la especificación del producto, por lo que la principal fuente de información serán las instrucciones para un modelo de batería en particular. Sin embargo, a continuación le proporcionaremos datos de referencia que le permitirán realizar al menos un cálculo aproximado.

Presta atencion Junto con el término "transferencia de calor" en los documentos a menudo se da la definición de "potencia" o "flujo de calor". Estos términos significan aproximadamente lo mismo, por lo que puede usar fácilmente las cifras proporcionadas por el fabricante para los cálculos.

El rendimiento de la batería de calefacción depende principalmente del material del que está hecha:

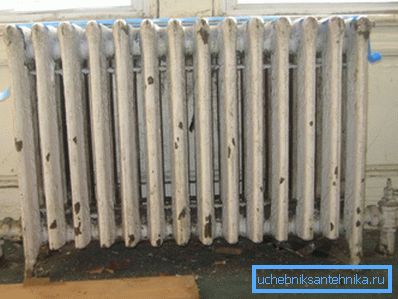

• Radiadores de hierro fundido en este parámetro son obvios forasteros. Por lo tanto, la tasa de transferencia de calor nominal de una sección del modelo MC140 es de aproximadamente 180 W, pero las cifras reales rara vez superan los 60-70 W. Esto se debe al hecho de que en lugar del nominal 90 ⁰C en tuberías el agua rara vez se calienta por encima de 80 ⁰C, por lo que el cálculo de los radiadores de hierro fundido se debe realizar con un buen margen.

• Los radiadores de acero se caracterizan por valores de 170 a 190 W por sección.. Cabe señalar que este tipo de pérdida de calor de los radiadores al calentar la superficie misma de la batería no será tan grande como en el hierro fundido. Pero mientras se reduce a 70 la temperatura del agua en las tuberías. ⁰Con (no infrecuente) la potencia disminuirá mucho.
• Los radiadores de aluminio muestran un rendimiento de transferencia de calor bastante bueno, de 200 a 220 W / sección. Si no fuera por el alto precio y la tendencia a la corrosión cuando entran en contacto con agua contaminada, podrían recomendarse de manera segura como una solución ideal.

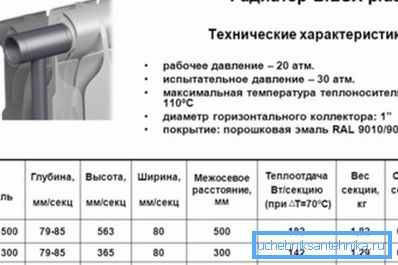

• El cálculo de la potencia de los radiadores ensamblados utilizando tecnología bimetálica (tubos de acero con disipadores de calor de aluminio) se basa generalmente en valores similares a los modelos de aluminio.. En promedio, el rendimiento varía de 150 a 200 W, que es suficiente para un calentamiento de alta calidad.

Presta atencion A veces, en lugar de vatios, las características del producto se indican en calorías por hora. Traducir los valores es bastante simple: 1 W = 860 cal / h.

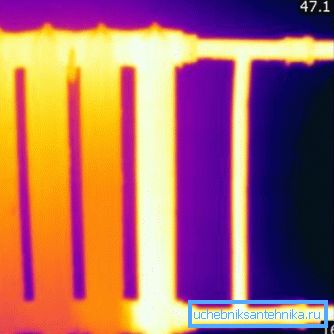

Sabiendo cuánto calor emite la sección del radiador, el cálculo de la potencia de la batería de calentamiento se puede realizar sin ninguna dificultad.

Determinar el número de baterías

Cálculo de la potencia requerida.

La cuestión de cómo calcular la batería de calefacción para una casa o apartamento en particular se basa en la potencia mínima requerida para calentar la habitación. Si hay demasiadas baterías, pagaremos demasiado por la calefacción y, si no hay radiadores, no podremos alcanzar una temperatura agradable. En consecuencia, necesitamos encontrar el "punto medio" con nuestras propias manos. Esto se puede hacer de dos maneras.

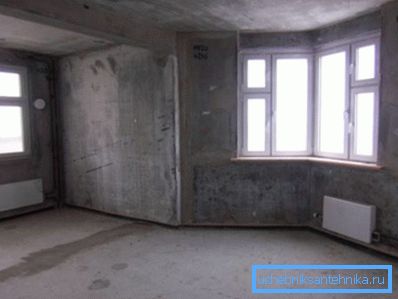

El primer método de cálculo es extremadamente simple y se basa en un análisis del área total de la sala:

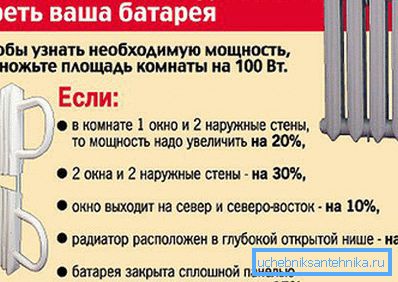

• Si hay una ventana y una pared exterior en la sala para la cual se realiza el cálculo, entonces por cada 10 m² Necesita 1 kW de capacidad calorífica de las baterías.
• Si hay dos o más ventanas, o dos paredes externas, la capacidad mínima se incrementa a 1.3 kW por cada 10 metros cuadrados.

Presta atencion Todos los valores fraccionarios obtenidos en el curso de los cálculos se redondean. Por lo tanto, obtendremos la reserva de energía necesaria, que será muy útil ya sea en frío extremo o cuando la temperatura del refrigerante disminuya.

El segundo método es más preciso.

El cálculo se realiza mediante la fórmula W = S * h * 41, donde:

• W - Disipación de calor mínima de las baterías.
• S es el área de la habitación.
• h - altura del techo.
• 41 - el factor de conversión en vatios.

El cálculo de las secciones de los radiadores para un ejemplo específico se dará en la siguiente sección.

Ejemplo de cálculo

Entonces, para facilitarnos la comprensión de todos los matices, calculemos cuántos radiadores se deben instalar para calentar una habitación condicional de 5.5 m de largo, 4 m de ancho, con una altura de techo de 2.75 m.

Sustituye estas figuras en la fórmula y obtenemos:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (como recordamos, el redondeo se realiza en una dirección mayor).

Ahora calculamos el número de secciones de radiador para diferentes metales:

• Baterías de fundición: 2500/120 = 20.8. Redondear hasta el 21.

Presta atencion Para el cálculo, tomamos el valor promedio de 120 W por sección para compensar las pérdidas debidas a una disminución en la temperatura del refrigerante. De la misma manera, subestimaremos un poco los valores nominales de las baterías de acero y aluminio.

• Acero: 2500/160 = 15.6. Para stock llevamos 16.
• Aluminio y bimetálico: 2500/190 = 13.1. 14 bordes deberían ser suficientes.

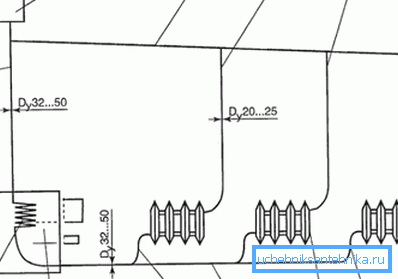

También vale la pena señalar que algunos modelos de radiadores de acero, aluminio y bimetálicos se producen en forma de monobloques, es decir, No por una colección de bordes individuales, sino por una construcción holística. En este caso, el cálculo debe incluir información sobre el rendimiento de toda la unidad y calcular el número requerido de dichas partes.

Conclusión

Una vez realizado el cálculo de la batería de calefacción de acuerdo con todas las normas, garantizamos que el sistema equipado por nosotros podrá garantizar el mantenimiento del microclima óptimo en la habitación seleccionada. En este caso no habrá exceso de calor, lo que llevará a residuos innecesarios, ni su falta. El video adjunto al artículo ayudará a los principiantes a comprender con más detalle las complejidades de la pregunta planteada.
