Cálculo de radiadores de calefacción por metro cuadrado:

Este artículo trata sobre cuántos cuadrados está diseñado para la sección de un radiador. Descubriremos cómo calcular el número de secciones con un área conocida de la habitación y descubriremos qué factores adicionales afectan la demanda de calor de una casa o apartamento.

Tabla de poder contra área.

Cálculo de área simple

Opción 1

En la primera aproximación, el número de radiadores por metro cuadrado se puede calcular utilizando el esquema más simple: una sección calienta 2 m2 de espacio habitable. Por lo tanto, para una habitación de 20 m2, hay suficiente batería en diez secciones.

La instrucción es extremadamente simple, asequible y da resultados extremadamente inexactos. Las razones

Por favor:

  • Según el SNiP soviético para una zona de clima templado, la potencia del radiador por metro cuadrado debe ser igual a 100 vatios. Déjeme preguntar, querido lector: ¿para qué parte de Rusia es una característica del clima templado? Claramente no para todos, ¿verdad?

Referencia: el consumo de calor a través de las estructuras de cerramiento con la misma estructura de aislamiento es proporcional a la diferencia de temperatura con la calle. A +20 en la sala, la necesidad de calor para la temperatura exterior a 0 y a -40 diferirá exactamente tres veces.

  • El esquema de cálculo dado implica que la sección del radiador proporciona 200 vatios de calor. Mientras tanto, esta transferencia de calor es típica solo para radiadores de aluminio y bimetálicos a una temperatura de refrigerante de 90 grados. Acuerde que la cantidad de cuadrados que se calienta una sección de radiador de aluminio en condiciones ideales será bastante audaz para extenderse a todos los tipos de aparatos de calefacción.

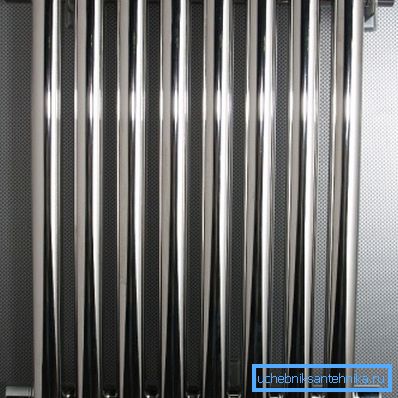

El radiador seccional de acero pierde al aluminio en términos de transferencia de calor a la mitad.

Opcion 2

Obtendremos un resultado más preciso si dividimos los cálculos en dos pasos:

  1. Primero, calculamos la necesidad de calor para la habitación, teniendo en cuenta la zona climática;
  2. Luego encontramos el número requerido de secciones de dispositivos de calefacción, teniendo en cuenta su transferencia de calor real.

La necesidad de calor por metro cuadrado para diferentes zonas climáticas es la siguiente:

Región La necesidad de calor, vatios / m2.
Región de Krasnodar 70
Región de Moscú 120
Región de novosibirsk 150
Región de Khabarovsk 160
Chukotka, Yakutia 200

Pero los valores promedios de la transferencia de calor de diferentes dispositivos de calentamiento para la temperatura del refrigerante son +90 y la temperatura ambiente es +20:

Tipo de radiador Flujo de calor, vatios / sección
Aluminio 200
Bimetalico 180
Hierro fundido 160
Acero 120

Para aclarar: el cálculo de los radiadores de calefacción de acero en la cuadratura de una habitación utilizando la potencia nominal nominal dará un resultado un tanto preciso solo para los dispositivos de sección tubular. En el caso de los radiadores de panel y los convectores de calefacción, puede confiar únicamente en las características de su pasaporte.

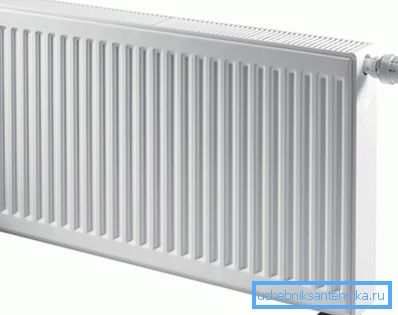

Al evaluar la potencia del panel, el radiador tendrá que confiar en la documentación técnica.

Permítanos, como ejemplo, hacer sus propios cálculos para radiadores de acero por metro cuadrado y para todo el espacio de piso para una sala de 20 metros en Yakutsk.

  • Una sección de una batería tubular es capaz de calentar una habitación de 120/200 = 0,6 m2.
  • La demanda total de calor para una habitación será de 20 * 200 = 4000 vatios, lo que corresponde a 4000/120 = 33 (con redondeo) secciones.

Cálculo por volumen

En algunos casos, la cuestión de cuántas secciones de radiador por metro cuadrado son necesarias para el calentamiento no tiene ningún significado.

Cuando exactamente

  1. Con altura de techo no estándar.. La calefacción calentará todo el volumen de la vivienda; Estará de acuerdo en que este volumen diferirá notablemente con una altura de techo de 2,5 y 4,5 metros.

    Cuanto mayor sea el techo, mayor será el costo de calefacción.

  2. Con la calidad del aislamiento, significativamente diferente de la recomendada por los códigos de construcción nacionales. El valor de 100 vatios / m2 fue relevante para proyectos típicos de casas de la era soviética; Los edificios modernos y energéticamente eficientes, incluso con una altura de techo estándar, no requieren más de 60 W / m2.

Opción 1

El primer esquema de cálculo es adecuado para habitaciones con alturas de techo no estándar y aislamiento estándar.

  • Se toman 40 vatios de potencia térmica por metro cúbico de volumen de la habitación;
  • Para cuartos de esquina y finales en un edificio de apartamentos, se usa un factor de 1.2, para pisos extremos, 1.3, para casas privadas separadas, 1.5;
  • La ventana agrega 100 vatios a la pérdida de calor, la puerta que conduce a la calle - 200;
La cámara termográfica le permite estimar la pérdida de calor a través de las ventanas.
  • Se introduce un coeficiente regional (0.7 - 2.0 según la zona climática).

Calculemos una vez más la necesidad de calefacción en nuestra habitación en Yakutsk, especificando que la altura del techo es de 3,2 metros, la habitación está ubicada en el primer piso y tiene dos ventanas.

  1. El volumen con un área de 20 m2 será de 20 * 3.2 = 64 m3.
  2. Multiplique el volumen en la base 40 vatios / m3: 64 * 40 = 2560.
  3. El primer piso aumenta la pérdida de calor a través del techo: 2560 * 1.3 = 3328.
  4. Dos ventanas agregan 200 vatios a este valor. 3328 + 200 = 3528.
  5. El clima de Yakutsk (la temperatura promedio de enero es de -38 ° C) obliga a usar el valor máximo del coeficiente regional: 3528 * 2 = 7056.

Al contar esta potencia en la cantidad de secciones de baterías de aluminio, llegaremos a un estado de pánico leve: para calentar, necesita 35 secciones. Y está en perfectas condiciones.

Opcion 2

En la práctica, si la potencia térmica se calcula por cuadratura, los radiadores serán demasiado para el área de la habitación. El hecho es que el alto precio de la energía hace que los constructores mejoren la calidad del aislamiento térmico de los edificios.

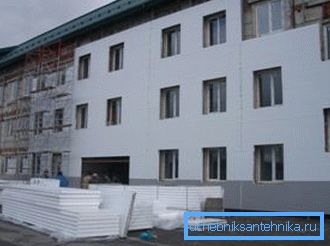

El calentamiento de la fachada puede reducir la pérdida de calor a la mitad.

Para habitaciones con altura arbitraria de techos y aislamiento no estándar, se utiliza la siguiente fórmula para calcular la producción de calor:

Q = V * Dt * k / 860.

En ella

  • Q - potencia en kilovatios;
  • V - volumen en metros cúbicos;
  • Dt es la diferencia de temperatura calculada con la calle (el delta entre el estándar sanitario de la temperatura ambiente y el promedio mínimo de invierno);
  • k es el coeficiente del grado de calentamiento.

Los valores de k se toman iguales:

  • Para edificios con un triple acristalamiento de ahorro de energía y una capa exterior de espuma o lana mineral - 0.6-0.9;
  • Para una casa de ladrillos con un grosor de pared de 500 mm y doble acristalamiento: 1-1.9;
  • Para edificios de ladrillo con un espesor de pared de 250 mm y ventanas de un solo vidrio - 2-2.9;
  • Para edificios sin aislamiento - 3-4.
Un ejemplo de la construcción de esta última categoría podría servir como un almacén frigorífico en la foto.

Para nuestras condiciones:

  1. El volumen de la habitación ya lo hemos calculado y es de 64 m3;
  2. Dt = 22 - (-41.5) = 63.5 C;
  3. El coeficiente de aislamiento térmico para todas las casas nuevas que se están construyendo en las condiciones del Extremo Norte se puede tomar de manera segura igual a 0,6 - 0,8.
  4. El cálculo toma la forma Q = 64 * 63.5 * 0.6 / 860 = 2.84 kW.

Conclusión

La elección de los esquemas de cálculo que el lector considere más adecuados para sus condiciones depende de él. Se puede obtener información temática adicional al ver el video adjunto en este artículo. ¡Éxitos!
