Cálculo de radiadores de calefacción por área y volumen de

Cálculo de los radiadores de calefacción durante la construcción de una casa privada o reparaciones importantes de un apartamento de la ciudad, el procedimiento es obligatorio. En este caso, no juega un papel importante, qué calentadores se utilizan. Fundición, acero, aluminio o bimetal, todas estas unidades tienen su propia capacidad de diseño, sobre la cual se basan en los cálculos. La calculadora para calcular radiadores es una gran cosa, pero ¿y si no está alrededor? Intentaremos responder a esta pregunta.

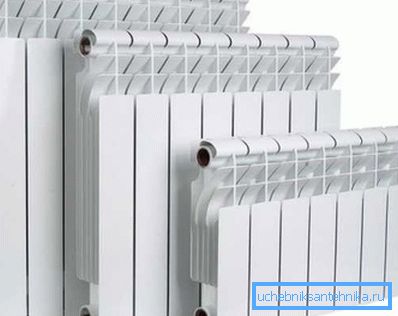

Fotos de radiadores modernos.

Importante: al realizar dichos cálculos, los ingenieros de diseño utilizan más de una docena de tipos diferentes de recetas y definiciones. Pero el código básico de regulaciones se considera SNiP 41-01-2003. Es en él que las autoridades de control confían en el proceso de aceptación del objeto.

Normas

Cómo obtener datos indicativos

No siempre es necesario calcular con precisión el número de radiadores. Al realizar una revisión importante en un apartamento de la ciudad, tendrá suficientes datos indicativos que se pueden obtener en un par de minutos según los promedios estándar.

Calcula el tamaño de la batería en el área de la habitación.

Este método se considera el más simple y excelente para los propietarios de apartamentos en edificios urbanos estándar. En edificios de gran altura, en principio no es realista afectar significativamente la mayoría de los parámetros de una habitación, por lo tanto, a menudo no tiene sentido profundizar en los complejos cálculos de ingeniería de calor.

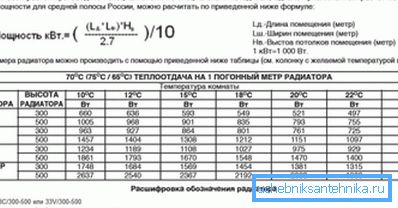

Opción de cálculo aproximado.

Según un SNiP aprobado, para calentar 1m? Los residentes de apartamentos de la parte central de nuestro gran país necesitan 100 vatios. Este valor se toma como el promedio para apartamentos con aislamiento estándar y techos que no superen los 3 m. Bajo las mismas condiciones en el norte, se necesitarán 150-200 W. En las áreas del sur, por regla general, están orientados a 60 vatios.

Las instrucciones para cualquier batería contienen datos sobre su potencia. Solo tiene que multiplicar el cuadrado de la habitación por 100 W y dividir por la potencia de la placa de identificación de una sección del radiador elegido.

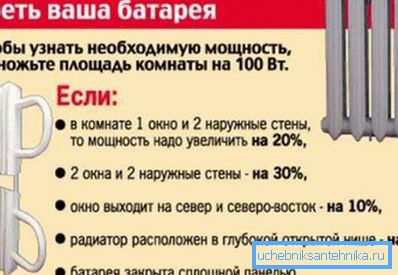

Tolerancias aproximadas.

Importante: de acuerdo con las normas aprobadas, la documentación de la batería indica la potencia que emitirá la sección a una temperatura del refrigerante de 70 ° C. Si la temperatura en el sistema es más baja, la salida de calor disminuirá proporcionalmente y será necesario instalar más secciones. En este caso, es conveniente utilizar la calculadora para calcular el número de radiadores, donde puede configurar la temperatura real.

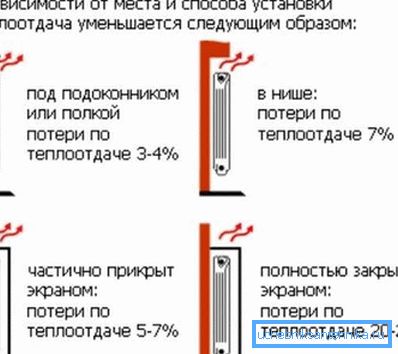

Pérdida de calor en función de la ubicación de la batería.

Como hemos dicho, este método de cálculo es aproximado, detalles tales como la presencia de un balcón, el número y tamaño de las ventanas en la habitación, así como una serie de otras enmiendas, no se toman en cuenta claramente. Para compensar todos estos tipos de pérdidas de calor, es habitual aumentar la cifra final en un 20%. Si el cálculo se realiza para la cocina, puede dejar todo como está, sin tener en cuenta las pérdidas de calor. Dado que la cocina tiene fuentes adicionales de calor.

Dependencia del número de secciones en el volumen de la sala.

Este método es preferido por los propietarios de apartamentos de planta abierta con techos altos. También le queda bien cuando necesita calcular el tamaño de la batería en una casa de campo privada o en una habitación con dos o más niveles.

El cálculo del número requerido de radiadores aquí se basa en el volumen de la habitación. Es decir, primero debe contar el número de metros cúbicos, multiplicando la longitud, el ancho y la altura.

Fórmula de cálculo aproximado.

Como en el primer caso, los datos condicionales se toman como base. Se cree que para el centro de Rusia para calefacción 1m? en una casa de paneles con un calor estándar, necesita 41 vatios de energía. Para paredes de ladrillo con un grosor de 2 o más ladrillos, así como para casas privadas con aislamiento mejorado, necesitamos 34 vatios. Sabiendo el volumen de la sala y la potencia de 1 sección, es fácil calcular el número de secciones.

Por ejemplo, ¿el volumen de la cocina en una casa de ladrillo de un edificio antiguo de tres por cuatro metros con una altura de techo de 4 metros será de 48 m? (3x4x4 = 48). En consecuencia, para su calentamiento es necesario 1.632 KW (48x34 = 1.632). La sección de potencia promedio de la conocida batería de hierro fundido MS-140 es de 160 vatios. Ahora 1.632 kW, dividir por 160 W y obtener 10.2 secciones.

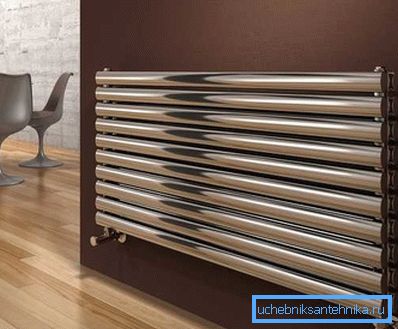

Disposición de la sección horizontal.

Como hemos considerado para la cocina, puedes redondearlo. Para otras salas, es costumbre redondear. Además, para compensar todo tipo de pérdida de calor en habitaciones normales, el valor final se incrementa en un 20%.

Consejo: para no molestar con un cálculo aproximado del número de baterías en edificios típicos, se ha desarrollado una tabla para calcular los radiadores. Este es un dispositivo conveniente, a menudo es usado por consultores de ferreterías.

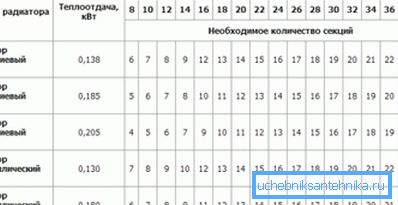

Mesa para perfiles de aluminio y bimetálicos.

Cálculos exactos

El cálculo exacto de los radiadores de calefacción, por regla general, se realiza durante la construcción de una casa privada o durante la revisión de los apartamentos modernos con un diseño libre. El precio de los radiadores bimetálicos, de acero o de hierro fundido de alta calidad es bastante alto, por lo que cada sección adicional tiene un impacto significativo en el presupuesto.

Hacer cálculos precisos con sus propias manos no es tan difícil como parece. El principio de cálculo en sí no es muy diferente de las opciones anteriores, la fórmula básica es bastante simple. Todo el problema está en la selección competente de una serie de factores, cada uno de los cuales es responsable de las características y características específicas del edificio.

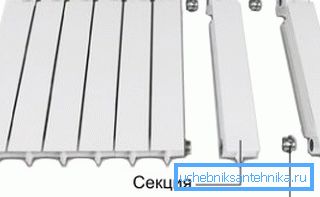

El principio de conectar secciones.

CT = NхSхК1хК2хК3хК4хК5хК6хК7

  • En este caso (CT) esta es la cantidad de calor necesaria para mantener una temperatura agradable en la habitación alrededor de 20 ° C;
  • (N) Es un valor constante y caracteriza la cantidad tabular de calor por metro cuadrado. Este es el mismo valor que usamos en el cálculo aproximado basado en cuadratura. 100 W para el centro de Rusia, 150–200 W para el Norte y 60 W para el Sur;
  • (S) en nuestra fórmula, es el área del local para la cual se calcula la calefacción;

Luego viene una serie de coeficientes de subida y bajada, que son realmente responsables de las principales características del edificio.

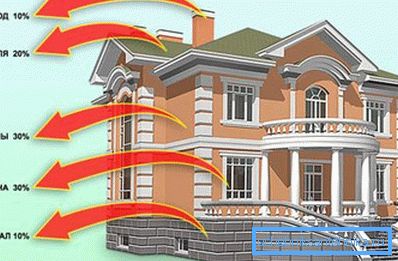

Pérdida media de calor en la casa.
  • K1 es responsable del nivel y la calidad del acristalamiento del edificio:
  • Los viejos marcos de madera con dos paneles tendrán un factor de 1.27;
  • Plástico moderno con doble acristalamiento tomado condicionalmente como una unidad;
  • Los marcos de triple cristal reforzado cuentan como 0,85;
  • K2 es responsable de la calidad del aislamiento de las paredes externas:
    • Los viejos paneles de hormigón armado revestidos con tejas tienen un coeficiente de 1,27;
    • La colocación en dos ladrillos o paneles con aislamiento externo adicional se toma como una unidad;
    • Los materiales de construcción modernos, como la espuma y el hormigón de gas, así como los revestimientos con aislamiento de lana mineral o espuma tienen un valor de 0,85.

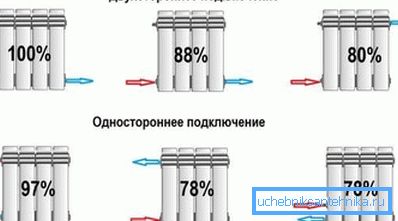

    • Pérdida de calor según el tipo de conexión de la batería.
      • K3 es responsable de la semana más fría del año, más precisamente de la temperatura promedio de 7 días en el pico de las heladas de invierno. Aquí empezamos desde -10? С.

      Además, con cada disminución de la temperatura en -5? С, se agrega 0.2 al coeficiente:

      • Así que en -10? Con el valor de 0.7 se toma;
      • En -15? С se toma el valor de 0.9;
      • En -20? Con un valor de 1.1 se toma;
      • ¿A -25? Con un valor de 1.3;
      • A -30 ° C, se toma un valor de 1.5, y así sucesivamente;
      • К4 caracteriza la proporción porcentual de la cuadratura del piso al área de acristalamiento de la ventana.

      Aquí también hay una cierta regularidad con un aumento en el área en un 10%, el coeficiente aumenta en 0.1:

      • Para el 10%, el valor es 0.8;
      • Para el 20%, el valor es 0.9;
      • Para el 30%, el valor es 1;
      • Para el 40%, el valor es 1.1;
      • Para el 50%, el valor es 1.2, y así sucesivamente;

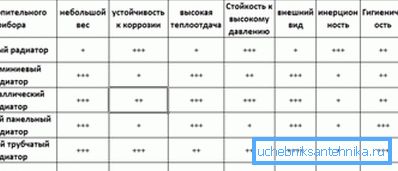

      Comparación de radiadores.
      • K5 caracteriza la habitación ubicada en el siguiente piso superior:
      • Aquí es común tomar un ático sin calefacción como una unidad;
      • Para un ático cálido, este valor será 0.9;
      • Si un apartamento residencial se encuentra arriba, entonces el coeficiente será igual a 0.8;
    • K6 es responsable del número de paredes que dan directamente a la calle:
      • Para 1 muro, será igual a 1.1;
      • Para 2 muros será 1.2;
      • Para 3 muros será igual a 1.3;
      • Si todas las paredes dan a la calle, el coeficiente es 1.4;
      • K7 es responsable de la altura del techo.
      • Aquí el paso va hacia arriba, por cada medio metro el valor aumenta en 0.05:

        • La altura del techo de 2,5 m se considera una referencia y se toma como una unidad;
        • Un techo de tres metros tendrá una relación de 1.05;
        • Tres metros y medio de 1,1, etc.

        Una vez que haya decidido los coeficientes, haya realizado el cálculo y finalmente haya obtenido la cantidad de calor, deberá, como en los casos anteriores, dividirse por la capacidad de calor de 1 sección.

        Radiador de acero moderno.

        El video en este artículo muestra ejemplos de cálculos.

        Conclusión

        Por supuesto, el cálculo de los radiadores de calefacción con la ayuda del programa de cálculo es incomparablemente más conveniente y más rápido. Pero como puede ver, incluso en ausencia de un asistente de este tipo, es bastante realista hacer un cálculo exacto con sus propias manos.

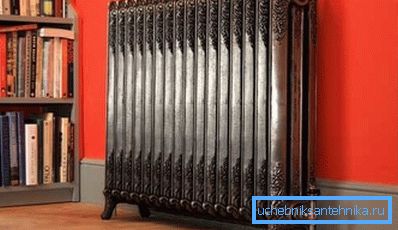

        Radiador de hierro fundido para exterior.
