Cálculo de radiadores bimetálicos para área, volumen y para

¿Cuál es el cálculo de los radiadores bimetálicos en el área de la vivienda? ¿Cómo calcular el número de secciones necesarias para calentar una casa o apartamento con una altura de techo no estándar? En nuestro artículo trataremos de encontrar respuestas a estas y otras preguntas.

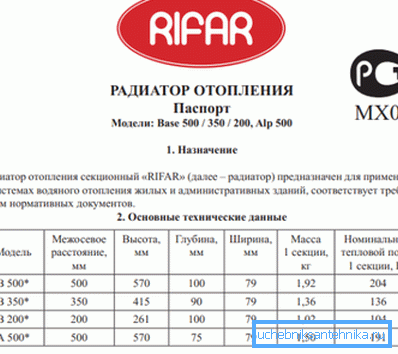

Los valores de energía térmica para radiadores domésticos de la empresa Rifar.

Etapas de calculo

El cálculo de las secciones de calefacción bimetálicas del radiador consta de dos etapas:

  1. Estimación de la necesidad de capacidad calorífica.;

Nota: por área solo se puede calcular con el aislamiento estándar (correspondiente al SNiP actual) de las envolturas de los edificios y la altura del techo estándar (2,5 metros). En otros casos, el esquema de liquidación es considerablemente complicado.

  1. Recálculo de la potencia térmica en el número de secciones. Teniendo en cuenta el flujo de calor correspondiente a una sección.

Flujo de calor a la sección.

Vamos a empezar con una tarea más simple. El cálculo de la sección del radiador bimetálico implica la necesidad de datos de referencia: flujo de calor para una sección. Aquí están sus valores estimados para diferentes tamaños de calentadores:

Altura de sección (distancia central entre colectores), mm Flujo de calor, W / sección
200 90
350 120
500 180

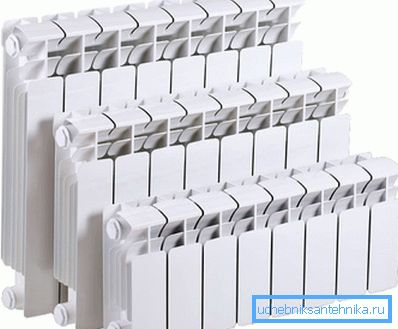

En la foto - radiadores bimetálicos de tres tamaños principales.

Sin embargo, como es habitual en tales casos, el truco está en los detalles.

  • Los fabricantes informan el valor del flujo de calor para la temperatura del refrigerante a 90 ° C a una temperatura en una habitación climatizada de +20 C (Dt = 70 C). El costo de reducir la temperatura del refrigerante a +55 C (Dt = 55 C) es una caída doble en la sección de potencia;
  • En la conexión lateral del radiador y su considerable longitud, la potencia de las secciones finales (después del 10) disminuirá en un 10-40%;
  • La conexión desde la parte inferior a la inferior hará que la potencia de la sección caiga en un 10 - 13%, pero garantiza un calentamiento uniforme en toda la longitud;
  • La conexión diagonal en cualquier longitud de la batería proporcionará una transferencia de calor del 2-3% por debajo del valor nominal;

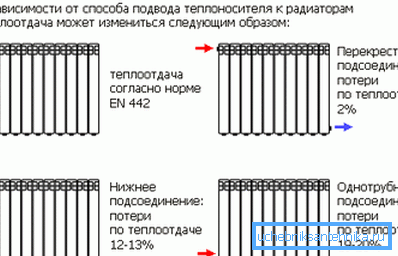

Transferencia de calor con diferentes diagramas de cableado.
  • La sedimentación de las secciones finales a lo largo de varios años volverá a reducir su transferencia de calor de 1.2 a 1.5 veces;
  • Finalmente, la instalación de un calentador en un nicho o caja también tendrá un efecto perjudicial en la eficiencia del calentamiento.

Consejo: el cálculo de potencia se realiza mejor con un factor de seguridad de 1.2. El exceso de potencia se puede reducir ahogando el dispositivo con una válvula cónica o cabezal térmico.

Esquemas

Cálculo de área simple

El cálculo del área de radiadores bimetálicos es extremadamente simple:

  1. Por 1 m2 de espacio calentado en el proyecto tendió una potencia térmica de 100 vatios;
  2. Para las regiones frías y cálidas del país, se usa el factor de corrección (de 0.7 para el Territorio de Krasnodar a 2.0 para Chukotka y Yakutia). Por lo tanto, para una sala de 15 metros en el territorio de Khabarovsk (un coeficiente regional de 1,6) tomará 15 * 100 * 1.6 = 2400 vatios de calor. Con una potencia de sección de 180 vatios, su cantidad mínima será de 2400/180 = 14 piezas (con redondeo).

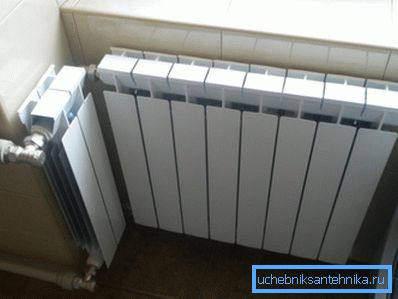

En climas fríos, la calefacción debe tomarse en serio.

Curiosamente: una calculadora típica para calcular radiadores de calefacción bimetálicos en los sitios web de vendedores o fabricantes utiliza un algoritmo de cálculo de este tipo. Factores adicionales, como el grado de aislamiento del edificio o las alturas del techo, son extremadamente raros.

Cálculo por volumen

Está claro que con una altura significativa de los techos en el apartamento, la necesidad de calor aumentará drásticamente: cuanto mayor sea el volumen de aire, más energía de calor se requerirá para calentarla a una temperatura que cumpla con las normas sanitarias.

Para habitaciones de altura no estándar, a menudo se usan algunas instrucciones corregidas, teniendo en cuenta una serie de factores adicionales:

  • En 1 m3 de volumen en el proyecto se colocan 40 W de potencia térmica;
  • Para apartamentos de esquina y frente en un edificio de apartamentos, se utiliza un factor de enmienda de 1.2, para pisos extremos, 1.3;
  • Se agregan 100 vatios adicionales a cada ventana;

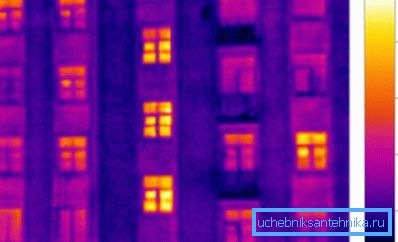

El calor se filtra a través de las ventanas más que a través de las paredes principales.
  • El coeficiente regional (0.7 - 2.0) también se tiene en cuenta.

Hagámoslo con nuestras propias manos para calcular la necesidad de calefacción de una habitación con una ventana ubicada en medio de un edificio de apartamentos en la ciudad de Yalta (Crimea) con sus dimensiones de 4,6 x 5,7 metros y una altura de techo de 4,5 metros.

  1. El volumen de la sala será de 4.6 * 5.7 * 4.5 = 118 m3;
  2. El coeficiente regional para Yalta (temperatura promedio de enero +4 C) es 0.7; No hay otros factores de corrección;
  3. La necesidad de calor será (118 * 40 + 100) * 0.7 = 3374 vatios;
  4. El cálculo del número de secciones de radiadores bimetálicos de calefacción nos dará cuando la sección de potencia de 180 vatios valor 19

Recordar: con tal longitud del calentador, se conecta desde la parte inferior a la inferior o en diagonal.

Cálculo por volumen para calentamiento no estándar.

El esquema más universal, que toma en cuenta el volumen de la habitación, la diferencia de temperatura con la calle y el coeficiente integral de aislamiento del edificio: Q = V * Dt * k / 860.

Con esto:

  • Potencia Q que obtenemos en kilovatios;
  • Como Dt, se usa la diferencia entre la temperatura interna media (para una vivienda - la norma sanitaria de temperatura) y el mínimo promedio del mes más frío del invierno;

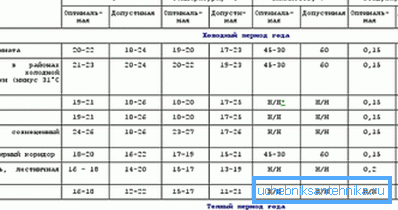

Normas sanitarias de temperatura para locales residenciales.
  • k se toma de la siguiente tabla:
Valor k Aislamiento de edificios
0.6-0.9 Abrigo de piel de espuma, ventanas de metal y plástico con ventanas de doble acristalamiento de ahorro triple de energía
1-1.9 Paredes de ladrillo en dos ladrillos, doble acristalamiento.
2-2.9 Paredes de ladrillo en ladrillo, acristalamiento simple.
3-3.9 Edificio no aislado (almacén frigorífico, taller, etc.)

Calculemos una vez más la necesidad de calefacción para nuestra habitación en Yalta, pero con algunas novedades introductorias:

  • El edificio no está aislado del exterior y está hecho de ladrillo. Espesor de mampostería - 500 mm. Doble acristalamiento;
  • Con una norma sanitaria de temperatura de invierno en un área residencial de +18 C, el mínimo promedio de enero en Yalta es -3C.
Para Crimea las bajas temperaturas invernales no son típicas.

Procedemos a los cálculos.

  • Ya hemos calculado el volumen de los locales anteriormente - 118 m3;
  • Dt es igual a la diferencia de + 18C y -3C - 21 grados;
  • Tomamos el coeficiente de aislamiento igual a 1.1;
  • El cálculo en su conjunto tomará la forma Q = 118 * 21 * 1.1 / 860 = 3.16 kW, o 3160/180 = 18 secciones.

Conclusión

Como puede ver, los esquemas de cálculo aplicados para los dispositivos de calefacción son muy diversos y previsiblemente dan alguna variación en los resultados. Obtenga más información sobre cómo calcular los radiadores bimetálicos, video de ayuda en este artículo. ¡Éxitos!
