Cálculo de los radiadores de calefacción de una casa

06-08-2018
Calefacción

El calentamiento y calentamiento de su propia casa siempre tienen uno de los valores principales en la vida de una persona, especialmente si vive en regiones frías, por lo tanto, puede usar la calculadora para calcular los radiadores de una casa privada o hacer esos cálculos usted mismo, lo cual será más preciso.

Pero no será suficiente para calcular la cantidad de secciones que necesita para una habitación en particular, también tendrá que ocuparse de la transferencia de calor máxima de los dispositivos, que está conectada con su conexión y el tipo de circuito, así como la ubicación correcta de los dispositivos, que también es de gran importancia para crear un microclima.

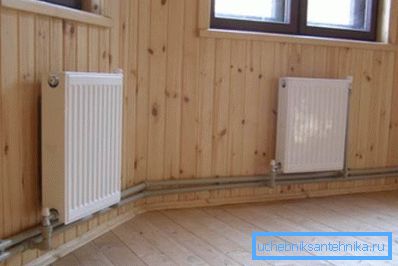

Circuito interior del radiador

Por supuesto, hay muchos requisitos, pero no son tan complicados como puede parecer a primera vista, como le diremos ahora, y también demostraremos sobre el tema del video en este artículo.

Cómo calcular la potencia del radiador

Existen cálculos bastante complejos que se utilizan en el diseño de edificios residenciales y públicos, que tienen en cuenta muchos matices diferentes, que, tal vez, solo pueden conocer los diseñadores.

Le ofrecemos una forma más sencilla de cálculo, en la que son posibles pequeños errores, pero, sin embargo, este método funciona y no ha fallado a nadie.

Que son los radiadores

Radiadores bimetálicos
  • Radiadores de calefacción bimetálicos. hoy es posible llamar a los más demandados no solo para sistemas autónomos, sino también para sistemas centralizados; a pesar de que su precio es más alto que el de hierro fundido, los inquilinos los instalan en lugar de hierro fundido en sus departamentos en privado. Dicha popularidad no es en vano (el dispositivo está hecho de dos metales). En el interior hay acero, que puede soportar casi cualquier presión posible en el circuito de calefacción, incluso en edificios de varios pisos, y en la parte superior hay aluminio, que tiene una conductividad térmica muy alta. Como regla general, tales baterías son de tipo seccional, y el tamaño de un dispositivo dependerá de la potencia requerida para calentar una habitación específica.
Fabricante Marcado Distancia entre ejes Parámetros W / W / H (mm) Presión máxima de trabajo (bar) Sección de potencia térmica (W) Volumen de sección (l) Masa (kg) Max ? C Período de garantía
Global ESTILO 350 350 425/80/80 35 125 0.16 1.56 110 10
ESTILO 500 500 575/80/80 35 168 0.2 1.97 110 10
ESTILO PLUS 350 350 425/80/95 35 140 0.17 1.5 110 10
ESTILO PLUS 500 500 575/80/95 35 185 0.19 1.94 110 10
Tenrad TENRAD 350 350 400/80/77 24 120 0.22 1.22 120 10
TENRAD 500 500 550/80/77 24 161 0.15 1.45 120 10
Altermo ALTERMO LRB 500 575/82/80 18 169 0.15 2.5 130 5
ALTERMO RIO 500 570/82/60 18 166 0.15 2.0 130 5
Grandini GRANDINI 350 350 430/80/82 16 130 0.26 1.55 120 5
GRANDINI 500 500 530/80/80 16 167 0.38 1.85 120 5

Tabla de parámetros de algunos fabricantes sobre radiadores bimetálicos.

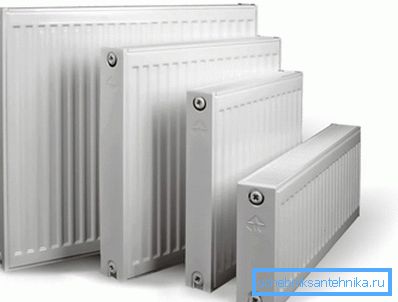

Radiadores de panel de acero
  • La mayoría del presupuesto puede llamarse calentadores de panel de acero., donde hay una transferencia de calor muy alta, que se adquiere debido a la distancia entre los ejes y las placas en forma de U ubicadas en las tuberías, donde circula el refrigerante. Pueden ser uno, dos o tres cada uno, de los cuales, naturalmente, la potencia del dispositivo aumenta con la misma cantidad de agua que circula en él.
  • Estas estructuras son lo suficientemente fuertes y soportan altas presiones, pero su principal problema radica en su susceptibilidad a la corrosión. y esta es probablemente la razón principal por la que las instrucciones no recomiendan su uso en calefacción centralizada: durante el descenso del agua, el oxígeno ingresa al tanque, lo que provoca una reacción y el dispositivo se oxida. Además, los radiadores de acero se utilizan como calentadores de toallas, pero como baterías se fabrican solo en un pedido individual, ya que aquí se necesita acero galvanizado o inoxidable, y esto es muy costoso.

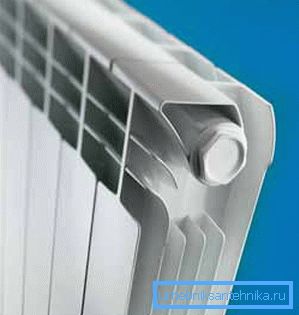

Radiador seccional de aluminio
  • Los radiadores de aluminio tienen la mayor disipación de calor., lo que se puede hacer, tanto en sección como en panel, y se realizan mediante inyección o extrusión (el segundo método es un poco más barato, pero aquí el punto débil se pega o se suelda la junta). Por supuesto, los dispositivos de calefacción hechos de tal metal son muy caros, pero, como usted entiende, pagan por la calidad y, además, mucho dinero, pero solo pueden usarse para sistemas autónomos. El hecho es que el refrigerante que circula en dichos dispositivos debe ser anticongelante con aditivos especiales que resistan la corrosión y la incrustación, y esto solo es posible en circuitos autónomos.

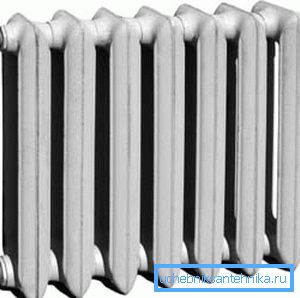

Radiador de hierro fundido
  • Y, por supuesto, es dolorosamente familiar para todas las baterías de hierro fundido., como en la foto de arriba, que están montados en la gran mayoría de los apartamentos en edificios de varios pisos y están instalados en los edificios nuevos hasta el día de hoy, y se han establecido muy bien. Los principales inconvenientes de estos dispositivos incluyen la gran capacidad de las secciones (es necesario calentar mucha agua) y las paredes gruesas que se calientan durante mucho tiempo, pero también se enfrían durante mucho tiempo. Pero los sistemas de calefacción centralizados resuelven de manera excelente estos inconvenientes: el volumen allí significa poco respecto al fondo general, pero el enfriamiento lento es muy conveniente, ya que está conectado con ciclos de circulación periódicos: cuando el sistema no funciona, el calor se almacena (para los circuitos autónomos, tales radiadores serán costosos de operar) .

Calcula la potencia

Nota Cabe señalar que el lugar más efectivo para colocar un radiador es debajo de la ventana. El aire caliente del dispositivo, elevándose, forma una barrera para las corrientes frías que se mueven desde el vidrio.

El lugar más eficiente para colocar un radiador es debajo de la ventana.

Como ya hemos dicho, no tendremos que lidiar con cálculos complejos, ya que es posible calcular los radiadores de calefacción para una casa privada de una manera más simple e incluso si esto no es del todo exacto, sin embargo, esto es efectivo y la mayoría de los plomeros hacen eso sin iniciar el sistema. En funcionamiento no hay quejas.

Pero hay dos formas de calcular, en términos de área y volumen de la habitación, la primera opción es posible solo si la altura del techo no supera los 270 cm, pero si esta cifra es mayor, entonces, en tales casos, la potencia se calcula a partir de la norma por metro cúbico.

Presta atencion Para Moscú y la región de Moscú por metro cuadrado de espacio, se necesitan 100 vatios de energía térmica, y si se calculan por volumen, se necesitan 41 vatios por m 3.

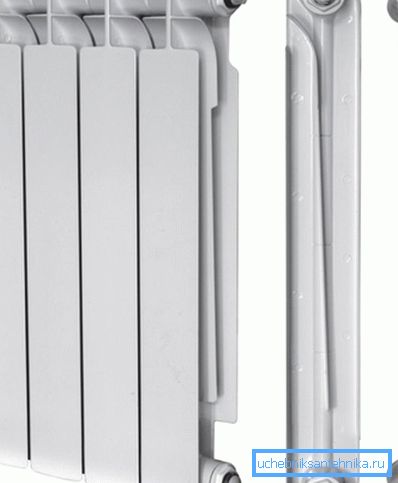

Las secciones se pueden quitar o agregar

Aprendamos cómo calcular el número de radiadores en una casa privada por área (techos no mayores a 270 cm) y para esto usaremos la fórmula K número de secciones = S * 100 / P, donde S es el tamaño de nuestra habitación, y P es Potencia térmica de una sección. Por ejemplo, tomemos una pequeña sala de 34 m, lo que significa que tenemos S = 12 m2, y para la unidad tomamos la sección Grandini de un radiador de 130 vatios.

En este caso, si tenemos dichos datos, los sustituiremos en la fórmula, entonces K número de secciones = S * 100 / P = 12 * 100/130 = 9.23. Pero, como regla general, el redondeo se realiza de manera importante, lo que significa que para una habitación de 12 m2 se necesita un radiador de 10 secciones, si se trata de un Grandini 350 (para otros dispositivos, consulte el valor de potencia en la tabla).

Para esos casos, si el techo, por ejemplo, tiene 3 m, otra fórmula es adecuada: V * 41 / P y tomamos una habitación con la misma área, entonces K número de secciones = V * 41 / P = 4 * 3 * 3 * 41/130 = 11.35 o 12 secciones de un radiador similar.

Conclusión

Debe tenerse en cuenta que puede hacer cálculos con sus propias manos para cualquier radiador, y el metal no importa aquí: la potencia de la sección o panel es, en cualquier caso, indicada por el fabricante. Solo los dispositivos de panel que necesita contar no en secciones, sino en partes, utilizando fórmulas similares, donde P será igual a la potencia de un calentador de panel.
