Cálculo de la calefacción de la casa de campo: selección,

27-08-2018
Calefacción

Con nuevas construcciones o reparaciones importantes de una casa de campo es muy importante el tema de su calefacción. Depende de la comodidad de vivir en un edificio durante la estación fría. Sobre esta base, es necesario llevar a cabo un cálculo competente del sistema de calefacción de la casa de campo.

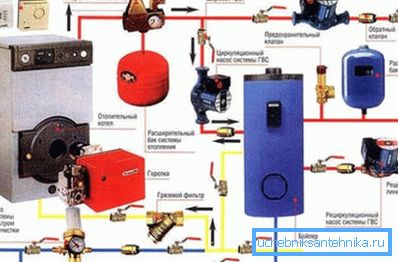

Ese calentamiento fue efectivo, debe ser calculado.

Bajo esta red, los expertos entienden el conjunto de dispositivos, que consiste en:

  • generador de calor;
  • tubería
  • bombas;
  • dispositivos automáticos;
  • Dispositivos adicionales, cuyo propósito es transportar calor a las salas de estar.

La confiabilidad y la eficiencia del sistema dependen principalmente de su instalación adecuada, el cálculo competente del número de baterías y sus secciones, diagramas de red, etc.

Opción competente del generador de calor

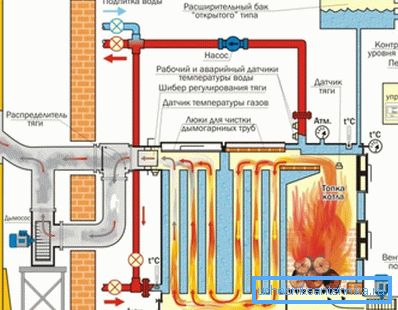

En la foto - un sistema con una caldera de combustible sólido.

Los generadores de calor pueden operar en:

  • gas;
  • electricidad;
  • combustible liquido
  • combustible sólido

Presta atencion Al elegirlos, deben considerarse varios factores. Esta es la eficiencia del dispositivo de transferencia de calor, la facilidad de operación, el precio de un tipo particular de combustible en su área.

Tipos de dispositivos

  1. Así, los dispositivos eléctricos tienen una alta eficiencia.. Sin embargo, no son muy comunes en Rusia, debido al alto costo de la energía eléctrica y las frecuentes interrupciones en su suministro. Las caídas regulares de voltaje también son importantes, lo que conduce a daños en el equipo.
  2. Las unidades de fuel oil no son amigables con el medio ambiente..
  3. Los análogos de combustible sólido, debido a sus características de diseño, no pueden equiparse con una automatización conveniente. Por lo tanto, requieren la presencia de un operador que debe poner combustible regularmente en su horno (hasta 4 veces al día). El nivel de transferencia de calor de un dispositivo de este tipo es cíclico. Puede fluctuar dentro de 3/5 ° por día.
  4. Hay dos métodos para compensar los inconvenientes de una caldera de combustible sólido.. Es posible integrar un acumulador de calor (tanque de almacenamiento) con una capacidad de 2/10 m3 en el circuito de calefacción. O para prolongar el período de combustión del combustible, aumentando así su retorno de energía y reduciendo el número de hornos. Esto se puede hacer con la ayuda de dispositivos (por ejemplo, termo-globos) que reducen el suministro de oxígeno a la caldera.
  5. Cuando un edificio tiene suministro de gas, una caldera de combustible de gas será la más conveniente y rentable. Los modelos modernos de tales dispositivos tienen un alto nivel de seguridad y eficiencia (90/95%). Gracias al económico portador de energía, ahorrará hasta un 30% del dinero asignado para proporcionar combustible a la unidad.

Presta atencion Si tiene la oportunidad de asignar una habitación separada para la sala de calderas, puede elegir un calentador con una caja de fuego abierta. Tales unidades son más baratas. Si no existe tal posibilidad, compre un análogo con una cámara de combustión cerrada.

Unidad de poder

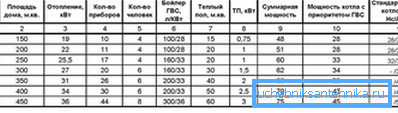

Tabla para el cálculo de la potencia del generador de calor.

La eficiencia de la caldera afecta a la eficiencia de la calefacción y al confort del régimen de temperatura en la casa. Si no tiene potencia suficiente, será fresco en las habitaciones. A tasas excesivamente altas, la unidad consumirá una gran cantidad de combustible.

Al hacer el cálculo de la potencia de calefacción de la casa, tenga en cuenta:

  • el área de la habitación (S);
  • Capacidad específica de la unidad por 10 m3 de sala (Wу).

El último parámetro se ajusta por un coeficiente que varía según la región de la ubicación del sitio.

Por lo tanto, la densidad de potencia es:

  • para el sur de Rusia - 0.7 / 0.9 kW;
  • para las regiones centrales del país –1.2 / 1.5 kW;
  • Para el norte de la Federación Rusa - 1.5 / 2 kW.

La potencia requerida de la unidad (Wк) se calcula mediante la fórmula: Wк = S • Wу: 10.

En las condiciones de vida, por conveniencia de los cálculos, a menudo se usa el valor promedio de la potencia específica tomada por unidad. Sobre esta base, se selecciona el rendimiento requerido de la caldera, a razón de 10 kilovatios por sala de 100 m2.

Diagrama del sistema

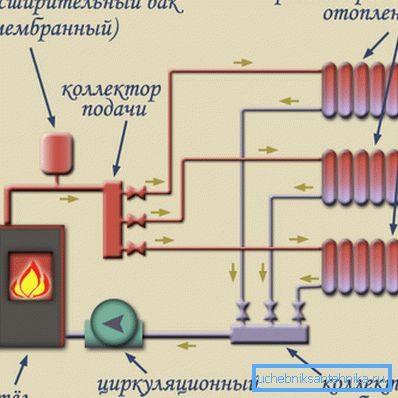

Sistema con movimiento de refrigerante forzado.
  1. La disposición del sistema de calefacción depende de la zona de la casa de campo. Su contraparte gravitacional (circulación natural del refrigerante) no puede calentar eficazmente un edificio que tiene un área de más de 100 m2. Esto se debe a la pequeña inercia térmica de la red.
  2. Para cabañas a granel, debe elegir un sistema con circulación forzada. Se llevan a cabo con la ayuda de bombas que empujan el refrigerante y aceleran su flujo a lo largo de los contornos.
  3. Para prolongar la vida útil de la unidad, se puede montar en la rama de retorno de los tubos que vienen de las baterías a la caldera. Así salvará la bomba de la acción del refrigerante muy caliente.

Presta atencion En invierno, las bombas son operadas casi sin parar. Sobre esta base, el dispositivo que compró debe ser confiable, duradero, silencioso y tener un pequeño consumo de energía. Muchas calderas de calefacción modernas ya tienen bombas incorporadas.

Características de la tubería

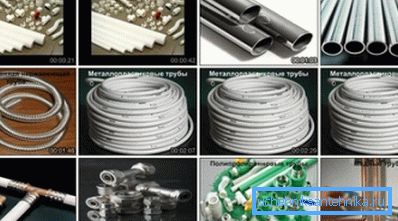

Tipos de tubos de calefacción.

Las tuberías de calefacción se dividen en dos grandes grupos, que pueden ser:

  • metal: acero negro, galvanizado, acero-acero inoxidable, cobre;
  • Plástico: polietileno, polipropileno, combinado (aluminio + plástico).

Sobre los tipos de tuberías.

A continuación se presentan algunas de las características de estos productos.

  1. Los tubos de acero negro están oxidados. Además, cuando se ensamblan tuberías con sus propias manos, se necesita soldadura.
  2. Los productos galvanizados se salvan de estas desventajas. No se corroen, puede conectarlos con accesorios roscados.
  3. Si decide ocultar la red en las paredes, entonces la mejor opción es usar tuberías de cobre. Se acoplan en el sistema con soldadura que contiene plata, utilizando soldadura de alta temperatura.

Tales productos pueden soportar presiones de hasta 200 atmósferas y temperaturas de refrigerante de hasta +200 grados. Su uso garantiza la durabilidad y confiabilidad de la tubería durante muchas décadas. Desventajas de los productos - el alto costo y la instalación compleja.

La estructura de los tubos metálicos.
  1. Los contras de los productos metálicos carecen de homólogos de polímeros. Los más fiables de ellos son los tubos de aluminio. Consisten en las capas superior e inferior, entre las cuales se encola el papel de aluminio.

Las principales ventajas de tales tuberías:

  • alto nivel de fuerza;
  • protección contra la difusión de oxígeno, que prolonga la vida útil de la red y la salva de la corrosión;
  • pequeña cantidad de resistencia hidráulica;
  • antiestático
  • facilidad de instalación;
  • Crecimiento lento de los depósitos en las paredes interiores y su insignificancia.

Las tuberías de metal y plástico se pueden instalar sin soldadura, utilizando conexiones roscadas. Esta circunstancia simplifica y reduce el costo del trabajo de montaje.

  1. Productos no menos confiables hechos de polipropileno reticulado. Pueden soportar un calentamiento prolongado hasta +100 grados.

Tipos de cableado

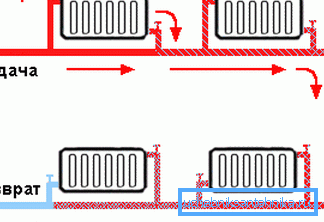

Calefacción monotubo.

La cantidad de tuberías necesarias para organizar el sistema de calefacción depende del tipo de cableado que elija.

  1. El esquema de dos tuberías permite calentar eficazmente incluso habitaciones muy grandes. Si el sistema está equipado con termostatos, será posible establecer las condiciones de temperatura en todas las habitaciones por separado.

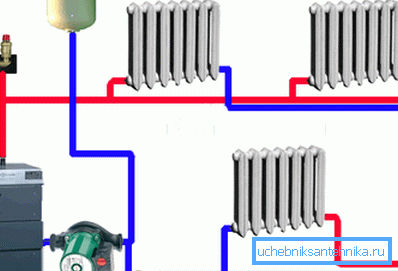

El sistema es de dos tubos.
  1. Las principales ventajas de un sistema de calefacción de un solo tubo son la simplicidad de diseño, la facilidad y el bajo costo de instalación.

Cálculo de dispositivos de calefacción.

La transferencia de energía del refrigerante a las habitaciones se realiza mediante dispositivos de calefacción.

Hay tales tipos de ellos:

  • homólogos convectivos o acanalados;
  • Los dispositivos de radiación, están representados por emisores de infrarrojos;
  • Aparatos de radiación convectiva (radiadores de todo tipo).

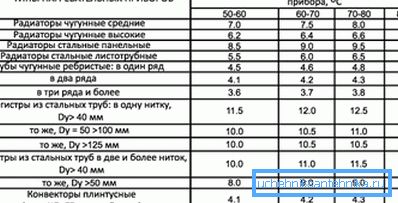

Transferencia de calor de diferentes dispositivos de calentamiento.

En nuestro país, el más común de los dispositivos de calefacción - radiadores seccionales.

La instrucción advierte que antes de instalarlos será necesario calcular el número de secciones necesarias para cada habitación.

  1. Para realizar cálculos, debe conocer la eficiencia térmica de una sección de radiador. Está dividido por 100. Hay otra forma de averiguar qué área puede ser calentada por una sección. Y luego, conociendo el área de toda la sala, es fácil realizar los cálculos necesarios.
  2. Estándar se considera la altura de las habitaciones 2,7 m.
  3. Vamos a dar un ejemplo. La salida de calor de la sección es igual a 190 W (siempre indicada por los fabricantes). Dividiendo este valor por 100, obtenemos un área de 1.9 m2, que se puede calentar en una sección. En consecuencia, para una habitación de 20 m2, se necesitará un radiador que consiste en (20: 1.9) 10.52 elementos, redondeados, desde 11.
  4. Cuando la habitación tiene acceso al balcón o está al final, el número de secciones es conveniente aumentar en 2/3.

Conclusión

Si desea crear un sistema de calefacción eficaz en su casa de campo, deberá calcular cuidadosamente todos sus parámetros. Los cálculos para las instalaciones domésticas no son tan complicados y usted puede hacerlos usted mismo. El video en nuestro artículo te ayudará con esto.
