Cálculo de gcal para calentamiento: métodos de medición y

10-05-2018
Calefacción

¿Qué es esta unidad - gigakaloriya? ¿Cómo se relaciona con los kilovatios-hora más habituales de energía térmica? ¿Qué datos se necesitan para calcular el calor ganado en la habitación en gigcaloria? Finalmente, ¿qué fórmulas se utilizan para calcular? Tratemos de responder estas preguntas.

Nuestra tarea es aprender a contar nuestros propios gastos.

Que es

Comenzamos con la siguiente definición. La caloría es la cantidad de energía necesaria para calentar 1 gramo de agua por grado Celsius a presión atmosférica.

Dado que, en comparación con el costo del calor para calentar los locales, una caloría es una cantidad ridículamente pequeña, los cálculos suelen utilizar una gigacaloría (Gcal) igual a mil millones (10 ^ 9) de calorías.

El uso de este valor en particular está estipulado en las Reglas de contabilidad de energía térmica y refrigerante emitidas por el Ministerio de combustible y energía de la Federación de Rusia en 1995.

Información: el consumo estándar promedio de calor en Rusia es de 0.0342 gigacalorías por metro cuadrado del área total de viviendas por mes. Los estándares para diferentes regiones difieren según la zona climática y están determinados por los cuerpos legislativos locales.

¿Qué es Gcal en calefacción en valores más familiares para nosotros?

  • Una gigacaloría es suficiente para calentar 1000 toneladas de agua un grado.
  • Corresponde a 1162.2222 kilovatios-hora.

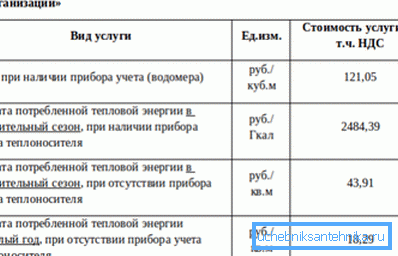

El cálculo de la energía térmica en el caso de calefacción se realiza en gigacalorías.

Por que lo necesitas

Edificios de apartamentos

Todo es muy simple: las gigacalorías se utilizan en los cálculos de calor. Sabiendo cuánta energía térmica queda en el edificio, se puede facturar al consumidor de manera bastante concreta. A modo de comparación, cuando la calefacción central funciona sin medidor, se emite una factura por el área de la habitación climatizada.

La presencia de un medidor de calor implica un cableado secuencial o colector horizontal de los tubos de calefacción: los planos de suministro y los tubos de retorno están instalados en el apartamento; La configuración del sistema de construcción de apartamentos está determinada por el propietario. Este esquema es típico de los edificios nuevos y, entre otras cosas, permite un control flexible del consumo de calor, eligiendo entre confort y economía.

Colector horizontal de cableado en el apartamento.

¿Cómo es el ajuste?

  • Acelerando los propios calentadores.. El acelerador le permite limitar la permeabilidad del radiador, reduciendo su temperatura y, en consecuencia, el costo del calor.
  • Instalación de un termostato común en el tubo de retorno. El caudal de refrigerante estará determinado por la temperatura de la habitación: aumentará cuando el aire se enfríe y disminuirá cuando se caliente.

Casas particulares

El propietario de la casa está principalmente interesado en el precio de una gigacalería de calor obtenida de varias fuentes. Nos permitimos dar valores aproximados para la región de Novosibirsk para las tarifas y tasas de 2013.

Fuente de calor Costo de gigacalorie teniendo en cuenta los costos de transporte y la eficiencia de una instalación de calefacción, rublos
Gas natural 501
El carbón 520
Pellets (aserrín granulado) 1754
Electricidad 4230
Gas licuado 3225
Combustible diesel 3268

Para comparación: la calefacción central en el momento de recopilar datos estadísticos costó 1467 rublos por gigakaloriya.

Contadores

¿Qué datos se necesitan para la contabilidad del calor?

Es fácil de adivinar:

  1. Flujo de refrigerante a través de dispositivos de calentamiento.
  2. Su temperatura en la entrada y salida de la sección correspondiente del circuito.

Se utilizan dos tipos de medidores para medir el flujo.

Contadores de impulsor

Los contadores destinados a calefacción y ACS difieren de los utilizados en agua fría solo por el material del impulsor: es más resistente a las altas temperaturas.

El propio mecanismo es el mismo:

  • El flujo de refrigerante hace que el impulsor gire.
  • Transmite la rotación al mecanismo de medición sin interacción directa, por medio de un imán permanente.

A pesar de la simplicidad del diseño, los medidores tienen un umbral de activación bastante bajo y están bien protegidos contra el fraude de datos: cualquier intento de frenar el impulsor con un campo magnético externo se basa en la presencia de un mecanismo de pantalla antimagnética.

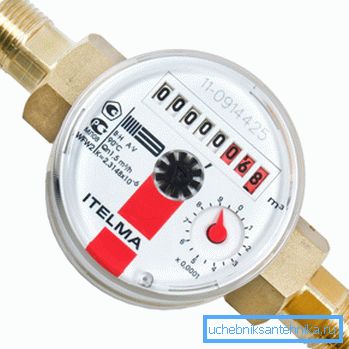

Contador mecánico para agua caliente sanitaria y calefacción.

Contadores con registrador diferencial.

El dispositivo del segundo tipo de medidores se basa en la ley de Bernoulli, que establece que la presión estática en una corriente de líquido o gas es inversamente proporcional a su velocidad.

¿Cómo usar esta característica de la hidrodinámica para calcular el flujo de refrigerante? Basta con bloquear su camino con una arandela de retención. La caída de presión en la lavadora será directamente proporcional a la velocidad del flujo a través de ella. Al registrar la presión con un par de sensores, es fácil calcular el caudal en tiempo real.

Curiosamente: el dispositivo medidor implica la presencia de electrónica en el mismo. La mayoría de los modelos de este tipo de medidor no solo proporcionan datos sin procesar, el consumo de agua y su temperatura, sino que también calculan el uso real del calor. El módulo de control de dichos dispositivos tiene un puerto para conectarse a una computadora y se puede reconfigurar con sus propias manos bajo el esquema de cálculo modificado.

¿Y si no se trata de un circuito de calefacción cerrado, sino de un sistema abierto con la posibilidad de seleccionar ACS? ¿Cómo registrar el flujo de agua caliente?

La solución es obvia: en este caso, las arandelas de retención y los sensores de presión se colocan en los tubos de alimentación y retorno de la calefacción. La diferencia entre el flujo de refrigerante entre las roscas e indicará la cantidad de agua caliente que se ha utilizado para los hogares.

En la foto - termómetro electrónico con el registro de la caída de presión en las lavadoras.

Fórmulas

¿Cómo calcular Gcal para calefacción en presencia de contadores en ambas líneas para un sistema abierto (con suministro de agua caliente) o cerrado (sin suministro de agua caliente)?

La fórmula de cálculo es Q = ((V1 * (T1-T)) - (V2 * (T2-T)) / 1000.

En ella

  • Q es la cantidad requerida de energía térmica en gigacalorías.
  • V1 y V2: flujo de refrigerante a través del flujo y retorno en toneladas.

Útil: los contadores, por razones obvias, muestran el consumo en metros cúbicos, no en toneladas. La masa real de un metro cúbico de agua de proceso caliente es ligeramente diferente de una tonelada; pero la diferencia en el fondo de los errores del medidor es insignificante, por lo que puede usar de forma segura las lecturas del medidor en metros cúbicos.

  • T1 es la temperatura en la entrada al circuito (flujo).
  • T2 - temperatura en la salida del circuito (retorno).
  • T es la temperatura del agua fría que alimenta la ruta para compensar las pérdidas. Durante la temporada de calefacción, se asume que es +5 С, fuera de temporada - +15 С.
  • La división por 1000 es necesaria precisamente para obtener el resultado no en mega-, sino en gigacalorías. De lo contrario, tendríamos que recalcular el consumo de agua en miles de toneladas.

Por lo tanto, con un caudalímetro de 52 m3, el caudal de retorno es de 44 m3, las temperaturas de caudal son 95 C y el caudal de retorno es de 70 C en la casa ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1.82 Gcal de calor.

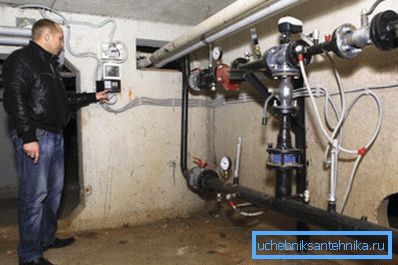

Los sensores de flujo y temperatura están en ambas roscas.

Nota: el consumo de agua se cobra por separado. Consideramos únicamente el consumo de energía térmica.

¿Cuáles son las instrucciones de cálculo, si solo tiene un contador - en el campo? Por supuesto, está implícito que estamos hablando de un sistema cerrado (sin ACS).

La fórmula de cálculo es Q = V * (T1-T) / 1000.

Por ejemplo, con un caudal de agua de 52 m3 y una temperatura del refrigerante de 95 ° C, 52 * (95-5) / 1000 = 4,68 gigacalorías permanecerán en el piso del apartamento. Como es fácil de ver, este sistema de conteo es mucho menos beneficioso para el consumidor.

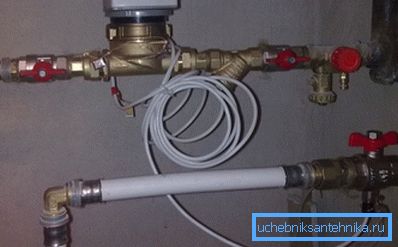

Solución intermedia para sistemas cerrados: un sensor de flujo y dos sensores de temperatura. El cálculo se realiza de acuerdo con la primera fórmula; V1 se toma igual a V2.

Conclusión

Esperamos que la información ofrecida al lector lo ayude a ahorrar en calefacción. Como siempre, se pueden encontrar materiales temáticos adicionales en el video adjunto. ¡Éxitos!
