Cabezales térmicos en radiadores. beneficios clave. proceso

08-09-2018
Calefacción

Redes de calefacción autónomas están dispuestas en casi todas las casas privadas. Durante su construcción, se comenzaron a utilizar dispositivos modernos para garantizar la comodidad y ahorros significativos en los recursos energéticos. Uno de tales dispositivos es un cabezal térmico para un radiador.

Con su ayuda podrás mantener una temperatura constante en la habitación sin intervención humana.

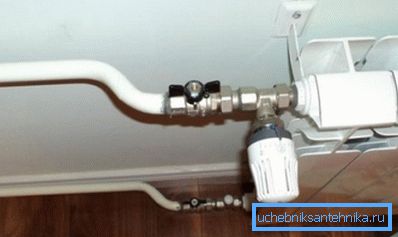

La foto muestra el dispositivo en la forma prescrita.

Beneficios clave

Muchos propietarios de casas individuales están pensando si colocar un dispositivo de este tipo. En este sentido, se recomienda familiarizarse con las principales ventajas de los productos, luego la decisión será obvia.

Los siguientes son los aspectos positivos de los productos:

  • Al operar el dispositivo, es posible mantener una cierta temperatura del aire en una habitación en particular, independientemente del nivel de pérdida de calor.
  • El uso de este dispositivo permite ahorrar significativamente combustible.
  • El precio de los productos no es muy alto, por lo que incluso los consumidores con bajos ingresos pueden comprarlo.
  • La tecnología de instalación no implica ninguna dificultad en particular, por lo tanto, la instalación se puede realizar a mano.
Esta es la cabeza termostática de tipo mecánico.

Ayuda Los modelos programables le permiten cambiar automáticamente las lecturas del termómetro durante el día, mientras que la precisión alcanza una hora. Las mediciones de temperatura se realizan cada minuto.

Información general

Las pérdidas térmicas de los locales pueden variar mucho, ya que se pueden utilizar diferentes materiales en la construcción. Por lo tanto, durante la calefacción, la diferencia de temperatura puede variar significativamente según la habitación en particular. Para compensar este factor se permite la instalación de cabezales térmicos en el radiador.

Tipos de productos

Los dispositivos presentados permiten el control del suministro del medio de trabajo directamente a la batería. Todos ellos pueden ser categorizados como dispositivos mecánicos o electrónicos.

En el primer caso, se realiza el ajuste manual de los parámetros, y en el segundo, automático.

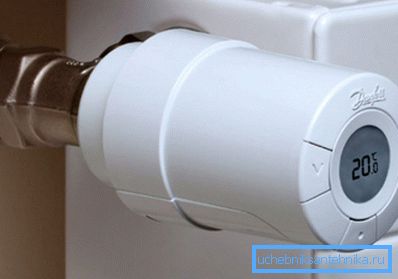

Producto electrónico presentado.
  • Los dispositivos mecánicos son cabezas pequeñas con un botón giratorio que tiene varios modos. Cuando se cambia por una división, como norma, es posible aumentar o disminuir la temperatura en 2-5 grados en el rango de 7 a 28 grados.
  • Las contrapartes electrónicas brindan la oportunidad de automatizar completamente el proceso de funcionamiento. Los modelos de este tipo hacen que la personalización sea más flexible. Algunos de ellos le permiten ajustar la temperatura con una precisión de un grado.

Nota Los dispositivos electrónicos se pueden dividir en productos con lógica abierta y cerrada. Los primeros tienen ciertas limitaciones en términos de funcionalidad, y los segundos no.

Piezas componentes

Para comprender cómo funciona el cabezal térmico en un radiador de calefacción, es necesario familiarizarse con los elementos básicos del diseño. A pesar del tamaño relativamente pequeño, este dispositivo contiene muchos componentes.

Todos ellos se enumeran a continuación.

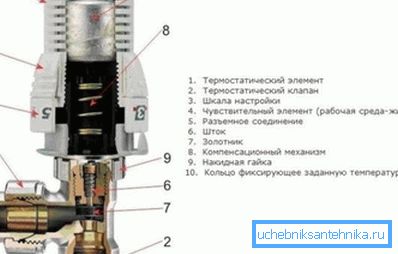

Dispositivos termostáticos del dispositivo.
  • El elemento termostático es una cubierta corrugada hecha de materiales que pueden soportar muchos ciclos de compresión y tensión.
  • El medio de trabajo es una sustancia sólida, líquida o gaseosa que es sensible a los cambios de temperatura.
  • La válvula termostática le permite omitir la cantidad correcta de refrigerante en un dispositivo específico del sistema de calefacción.
  • La configuración de escala le permite realizar configuraciones para el funcionamiento de este dispositivo.
  • Rod se refiere a los elementos cinemáticos capaces de transmitir movimiento de traslación desde el variador.
  • El carrete actúa como un componente especial, dirigiendo el flujo del medio de trabajo a través del desplazamiento de las partes móviles.
  • El mecanismo de compensación tipo resorte cierra la válvula principal al tiempo que reduce el volumen de la sustancia de trabajo.
  • Se necesita una conexión desmontable para conectar el dispositivo con el tubo de alimentación.
  • La tuerca de unión se utiliza para sujetar los componentes de este dispositivo.
  • El anillo de bloqueo proporciona la capacidad de establecer una cierta temperatura.

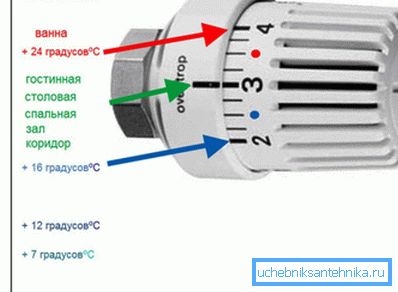

Los principales modos para habitaciones.

Atencion La familiarización con los elementos básicos del dispositivo ayudará a comprender el principio de funcionamiento del cabezal térmico para un radiador de calefacción, incluso si no existe un conocimiento básico en el campo de la tecnología.

Funcionamiento del dispositivo

El funcionamiento del dispositivo se basa en reducir o aumentar la entrada de refrigerante a la batería. El funcionamiento de los fuelles implica inicialmente una cierta presión. En su interior hay un químico que reacciona a los cambios de temperatura.

El resorte ubicado en la parte interior del elemento tiene algún parámetro de fuerza de compresión, que permite establecer la temperatura con el valor de presión. El impacto aumenta cuando el dispositivo se calienta. El volumen de los fuelles aumenta significativamente, lo que conduce a un estrechamiento del paso.

El agujero se cierra hasta alcanzar una temperatura determinada. Al enfriar, el proceso avanza en la dirección opuesta, es decir, el fuelle disminuye de volumen. En relación con esto, el camino se hace mucho más ancho.

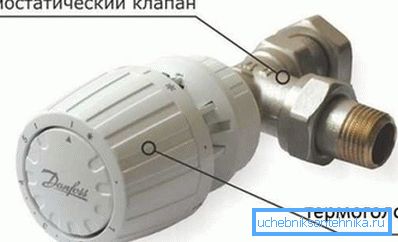

Las partes principales del diseño.

A partir de la información anterior, queda claro cómo funcionan los cabezales térmicos para los radiadores del sistema de calefacción. Dado que el proceso de instalación no contempla acciones complejas, se puede realizar sin ayuda profesional.

Se permite introducir un grifo recto y un ángulo con un cabezal térmico para un radiador en el sistema de calefacción de una vivienda. El primero está montado principalmente en redes de un solo tubo, y el segundo en redes de dos tubos.

Errores comunes

Al instalar un dispositivo para ajustar la temperatura, la elección de la ubicación juega un papel importante, de lo contrario no será posible lograr la operación más eficiente.

Los errores más frecuentes se encuentran precisamente en la ubicación incorrecta de los dispositivos.

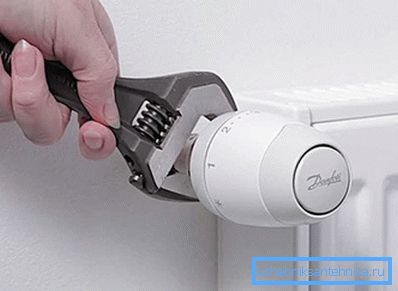

La posición correcta del dispositivo para la termorregulación.
  • Los dispositivos están ubicados directamente en los nichos.
  • Los dispositivos se instalan en lugares donde se cubren con cortinas.
  • Las cabezas térmicas se instalan en posición vertical.
  • Los accesorios se encuentran debajo del alféizar ancho.

Suplemento! Antes de instalar el cabezal térmico en el radiador, debe inspeccionar cuidadosamente el lugar. Si hay superficies de calefacción cercanas, entonces el dispositivo no se puede instalar.

El trabajo

En la tubería de suministro del sistema de calefacción, se instala un kit especial para la conexión inferior de un radiador con un cabezal térmico o una contraparte angular.

Para garantizar un funcionamiento confiable durante la instalación, siga los pasos a continuación.

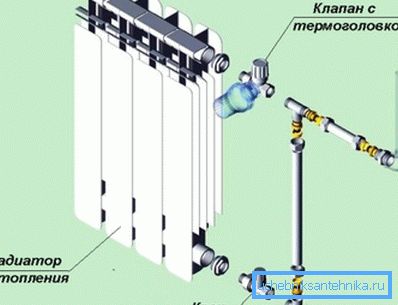

Esquema visual para el trabajo de instalación.
  1. Primero, las tuberías se superponen completamente, después de lo cual se drena el refrigerante.. Se recomienda trabajar antes del inicio de la temporada de calefacción.
  2. Asiento cuidadosamente preparado. La tubería de suministro se corta en un lugar determinado. Si hay una válvula instalada en ella, desmóntela.
  3. El cuerpo del producto se monta en el ensamblaje desde el lado de la tubería vertical, para lo cual se atornilla una contratuerca. Después de envolver con material de sellado, el termostato se desgasta directamente.
  4. En la etapa final, se instala el elemento de control. La contraparte de la estructura se atornilla a un adaptador especial ubicado en la caja del dispositivo.

Presta atencion Cuando fije una válvula de radiador con un cabezal térmico, no debe apretar demasiado la tuerca, de lo contrario simplemente puede romper las roscas. El uso de la fuerza en este caso debe ser moderado.

Ajustes de implementación

Para garantizar un microclima sostenible en un área residencial, las puertas y ventanas deben estar bien cerradas. Los flujos de calor o pequeñas corrientes de aire pueden degradar la precisión de la afinación.

Cuando se trabaja en la parte central de la habitación hay un soporte especial con un termómetro. Después de eso, la válvula del dispositivo se abre. Cuando la temperatura sube dentro de 5-7 grados, la válvula se cierra completamente.

Después de alcanzar una temperatura agradable, la válvula gira hacia la izquierda hasta que se escucha el sonido del agua en el termostato.

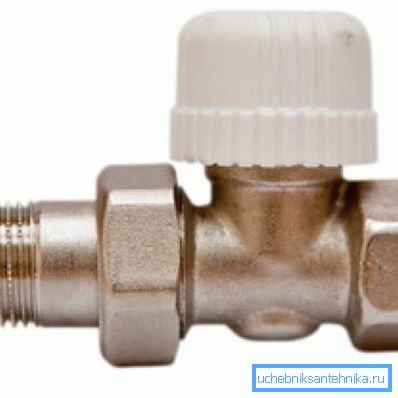

Esta es una válvula de radiador debajo del cabezal térmico.

Como conclusión

Las instrucciones anteriores deben ayudar a los principiantes que desean entender cómo instalar correctamente el cabezal térmico en el radiador del sistema de calefacción de cualquier configuración. La información adicional sobre este tema se refleja en el video de este artículo.
