Brazo para radiadores: reglas para la fijación de baterías

Si al menos una vez enfrentó el proceso de instalación de elementos individuales de los sistemas de calefacción, entonces probablemente sepa lo difícil que es. Y aquí es importante no solo tener en cuenta todas las características de conexión de refrigerantes y mantener un cierto ángulo para la tubería, sino también prestar especial atención a la etapa de fijación del radiador. Es sobre él que hablaremos con usted en nuestro artículo.

Los sujetadores especializados se utilizan para la instalación más práctica y confiable de los radiadores.

Reglas de sujeción para todo tipo de pilas.

Las reglas de instalación para los radiadores de cualquier estructura son comunes y su calidad depende de la calidad de la tarea principal del dispositivo: la transferencia de calor. Como es habitual, los dispositivos de calefacción y las tuberías para el transporte de refrigerante (agua caliente) se encuentran a lo largo de las paredes de las instalaciones. En cuanto a las casas privadas, se recomienda ubicar todas las fuentes de calor cerca de las puertas de entrada, ventanas, balcones.

Lo más efectivo es la instalación de radiadores directamente debajo de las aberturas de las ventanas, ya que el flujo de calor de ellos bloquea la penetración del aire frío desde el acristalamiento.

Para lograr la máxima transferencia de calor desde el radiador, debe instalarse a una cierta distancia:

Este modelo está diseñado para la fijación de radiadores tubulares en la pared.
  • Desde el suelo unos 100-150 mm;
  • Desde la pared 40-50 mm;
  • Hasta el umbral no inferior a 90-120 mm.

Las instrucciones adicionales para la fijación de los radiadores varían según su:

  • Construcciones;
  • Masividad;
  • Dimensiones (número de secciones).

Hay dos tipos de sujetadores:

  • Montado en la pared
  • Al aire libre

Montaje de radiadores de hierro fundido.

Los productos de hierro fundido más masivos de todos los dispositivos de calefacción requieren una atención especial cuando se adhieren a la pared. Sobre esta base, los sujetadores para tales baterías deben ser muy fuertes para mantener una construcción voluminosa durante mucho tiempo.

Los productos terminados de dicho plan tienen en la etiqueta la palabra "reforzado", ya que están hechos de metal de paredes gruesas. Se pueden pintar en la fábrica, generalmente de color blanco. Sin embargo, si desea comprar calentadores de color, puede solicitar el color de los accesorios y los radiadores en la misma combinación de colores.

Pequeños, a primera vista, los ganchos para productos de hierro fundido se sujetan a la pared con anclajes de acero

Presta atencion Al elegir un soporte para un radiador de hierro fundido, preste atención a su longitud. Debe corresponder a las dimensiones del dispositivo, teniendo en cuenta la distancia recomendada a la pared.

Además de los soportes para baterías de hierro fundido, se producen ganchos hechos de varillas de metal dobladas de gran diámetro con roscas. Dichos soportes se venden completos con tacos para su instalación.

La instalación del gancho es simple:

  • La marcación inicial se realiza para los puntos de sujeción. por cantidad estimada;

Atencion El número mínimo de accesorios para el radiador en 6-8 secciones: tres: dos en la parte superior y uno en la parte inferior. Si aumenta el número de secciones a diez, necesitará tres sujetadores en la parte superior, dos en la parte inferior. Para cada seis secciones subsiguientes, agregue un soporte en la parte superior e inferior.

  • Perfore orificios para tacos con un taladro o punzón;
  • Inserte las clavijas en los agujeros acabados, atornille el gancho en ellos.

En el caso de que la batería esté montada con una gran cantidad de secciones, los soportes para radiadores de hierro fundido no pueden garantizar completamente la confiabilidad de la sujeción. Como medida adicional, el soporte de un dispositivo pesado se usa con la ayuda de soportes especiales montados en el piso y en parte aliviando las fijaciones de la pared.

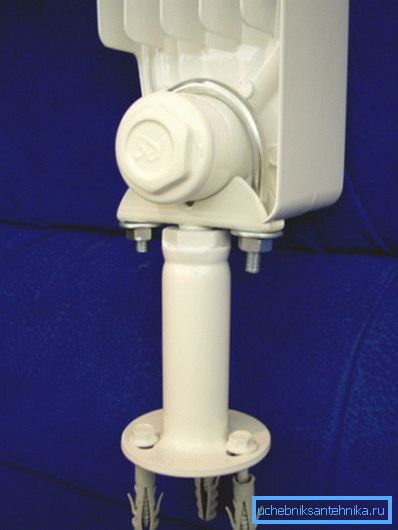

Como sujetadores adicionales se usan soportes de piso (como se muestra en la foto)

Tales paradas se encuentran en varios diseños:

  1. Altura ajustable
  2. No regulado
  3. Con pinzas de bloqueo de radiadores y fijas en la conexión empernada:
    • De alambre de acero grueso;
    • De una cadena de enlaces móviles.

    Baterías bimetálicas y de aluminio.

    Los sujetadores de las baterías de aluminio y los soportes para los radiadores bimetálicos son muy similares. Están hechas de metal más delgado que debajo de los electrodomésticos de hierro fundido, porque los radiadores bimetálicos y de aluminio son livianos.

    Soporte para radiador bimetálico puede ser:

    • Directo
    • Angular

    El montaje en esquina se considera universal debido al hecho de que tiene una muesca de dos lados debajo del cabezal del calentador. Dicho soporte para un radiador de aluminio está instalado en ambos lados del dispositivo.

    Las baterías más ligeras y pequeñas están montadas en ganchos de anclaje de acero.

    Debido a su ligereza, las baterías de aluminio y bimetálicas generalmente no se apoyan en el piso.

    Sugerencia Solo se recurre a un énfasis adicional en el piso cuando los radiadores se montan en paredes falsas de yeso. Además, en tales situaciones, utilice soportes especiales para radiadores bimetálicos con montaje de doble cara.

    Los sujetadores para cualquier tipo de radiador se sumergen en la pared por lo menos 120 mm.

    Esta es la única manera de asegurar una instalación confiable de la batería:

    • Mantengan, es decir, la imposibilidad del colapso;
    • La fijación que no permite la movilidad de partición.

    Dependiendo de la cantidad de secciones en un dispositivo en particular y del material de la base para la instalación, se decide cuántos soportes colgar un radiador bimetálico.

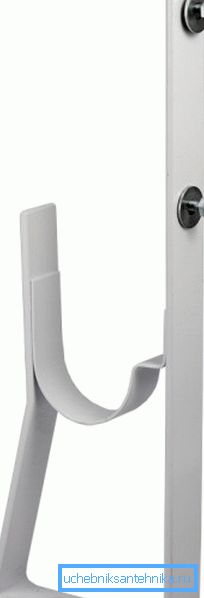

    Otra opción para el montaje en suelo de radiadores.

    Montaje de batería de acero

    En principio, la fijación de todos los tipos de dispositivos de calentamiento por secciones es posible para los sujetadores de las variedades descritas anteriormente.

    El soporte para radiadores de panel de acero es ligeramente diferente:

    • Durante el proceso de fabricación, los soportes de montaje se sueldan en la parte posterior de la batería del panel, para lo cual el dispositivo se suspende aún más en los soportes fijados en la pared;
    • Al marcar los lugares para taladrar debajo de las clavijas de dichos soportes, es necesario que sea extremadamente preciso para que los soportes encajen bien en los ganchos del soporte.
    Fijación de la batería mediante la opción de montaje en el piso: el clip consiste en una cadena de acero y un perno largo

    Es posible simplificar el montaje de los radiadores con sus propias manos mediante la aplicación de tiras de montaje de metal especiales con pestillos móviles, sujetando el panel de acero de la batería desde abajo hacia arriba.

    Por supuesto, el precio de las tiras de montaje rápido es mucho más alto que los sujetadores estándar, pero trabajar con ellas es rápido y fácil.

    Conclusión

    Por supuesto, el uso de dichos productos como soporte para radiadores es opcional, puede actuar de manera simple: taladre agujeros en la pared de gran diámetro e inserte refuerzos allí. Pero visualmente no será tan suave como en el caso de los sujetadores especializados, que prácticamente no se notarán entre las secciones de refrigerante.

    En el video presentado en este artículo encontrará información adicional sobre este tema.
