Bombas para calefacción: cómo elegir los equipos eléctricos

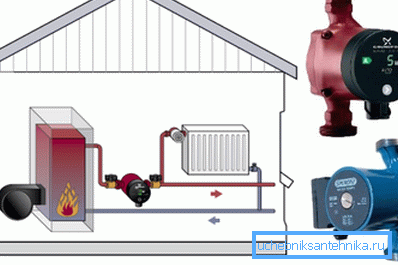

En la construcción moderna, los esquemas de calefacción con circulación forzada de refrigerante están ganando cada vez más popularidad. Uno de los elementos principales de esta red de ingeniería es una bomba para calefacción. Si decide diseñar dicho sistema de clima con sus propias manos, pero no sabe qué equipo prefiere, dónde colocar la bomba eléctrica y cómo calcular su potencia, le recomendamos que se familiarice con el material que se describe a continuación.

Principio de funcionamiento del dispositivo.

Respondiendo a la pregunta de si necesita una bomba para un sistema de calefacción, para organizar una corriente directa del portador térmico o para alimentar una red climática gravitacional, deben tenerse en cuenta muchos factores.

Uno de los principales es el área climatizada y el número de pisos de la casa. Si estamos hablando de una pequeña dacha, la circulación natural es suficiente. Pero cuando la construcción de su casa tiene más de 200 metros cuadrados. Metros de área total o tiene tres o más pisos: la bomba de calefacción es una necesidad.

La presión del refrigerante en el sistema gravitatorio no supera los 0,6 MPa, lo que claramente no es suficiente para proporcionar un calentamiento de alta calidad de toda la casa. La bomba instalada para el sistema de calefacción permite organizar una distribución eficiente de agua caliente o anticongelante en todos los radiadores, sin importar qué tan lejos estén de la caldera.

Según el principio de funcionamiento, las bombas de circulación domésticas e industriales para redes climáticas son similares a las instalaciones de drenaje.

Se componen de los siguientes elementos:

• Casos: como norma, está hecho de acero inoxidable para evitar la corrosión.
• rotor - a menudo está hecho de cerámica por las mismas razones;
• Eje: lleva una rueda con cuchillas, que proporciona una corriente de agua u otro fluido en las tuberías.

Rotor de par informa el motor eléctrico. Las paletas recogen el fluido suministrado a través de la entrada y lo empujan hacia la salida. De esta manera, es posible superar la resistencia hidráulica que se produce en las secciones difíciles de las tuberías y garantizar el suministro de refrigerante a todos los elementos del sistema de calefacción.

Las ventajas del equipamiento.

En las modernas tiendas especializadas se venden diversas bombas para sistemas de calefacción. Se distinguen entre sí por el precio, la tensión de funcionamiento (220 o 12 voltios) y otras características técnicas.

Sin embargo, independientemente del tipo, modelo y modificación, el calentamiento con bomba tiene muchas ventajas. Las características más importantes de tales estructuras se presentan en la tabla.

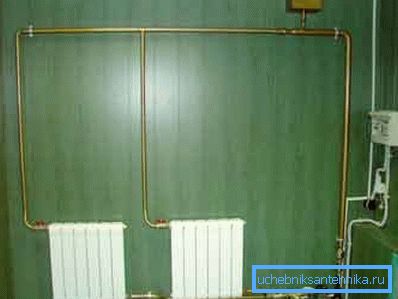

Incluso si está diseñando un sistema de calefacción por gravedad, puede instalar una bomba de calefacción adicional que aumentará el rendimiento de la red si es necesario (por ejemplo, si la temperatura del aire exterior es demasiado fría).

Presta atencion Los sistemas de calefacción con bomba de circulación son volátiles. Es decir, funcionarán solo cuando se suministre electricidad a la casa. Para no congelarse en caso de rotura de cables o cortes de energía, se recomienda instalar un UPS alimentado por batería para la bomba de calefacción, que permitirá que esta última funcione por un tiempo. Si en su aldea a menudo hay cortes de energía, ayude con un generador diesel. Dicha estación de bombeo para calefacción será completamente autónoma.

Tipos de bomba

Equipo tipo "seco"

Como su nombre lo indica, una característica de tales bombas es que el fluido de bombeo del rotor no entra en contacto con él. El cuerpo de trabajo de la unidad está separado de la parte eléctrica mediante juntas de sellado especiales, que se pulen y ajustan cuidadosamente para evitar fugas.

Una bomba de calefacción seca tiene una capacidad muy alta, pero debido a la presencia de sellos, produce mucho ruido durante la operación.

Durante su funcionamiento también es necesario tener en cuenta las siguientes características:

1. Una bomba seca solo se puede instalar en una habitación separada: la sala de calderas. De lo contrario, la vibración y el ruido harán que sea incómodo encontrar personas en la habitación donde se monta.
2. Durante la operación, el rotor crea turbulencia de aire alrededor de la camisa de la bomba. Levantan el polvo, que puede entrar en el dispositivo y romper la estanqueidad de los anillos de sellado.

Para evitar esto, es necesario mantener la limpieza en la sala de calderas y adquirir modelos de bombas con una capa hidráulica especial, una película de agua entre los sellos, que atrapa las partículas de polvo y evita que entren al rotor.

Las bombas de calefacción de tipo seco se dividen en varios tipos:

• vertical: en este tipo de equipo, el eje del motor está ubicado verticalmente (tales unidades se utilizan en los casos en que es necesario bombear una gran cantidad de refrigerante);
• voladizo - una tubería que suministra agua, ubicada en el lado exterior del "caracol", y la salida - en el extremo diametralmente opuesto del cuerpo;
• Bloque: el agua entra en la bomba en la dirección de su eje y se muestra radialmente.

Equipo mojado

La peculiaridad de este tipo de bomba es que el rotor y las cuchillas son lavados por el refrigerante, que se bombea a través del sistema. En este caso, el propio motor eléctrico está separado del cuerpo de trabajo con un vidrio especial lleno de lubricante, que no permite que el agua o el anticongelante llenen la parte eléctrica del dispositivo.

Se instala una bomba "húmeda" en el sistema de calefacción si la longitud de las tuberías y el número de radiadores es pequeño. Es adecuado para casas pequeñas, villas y apartamentos de la ciudad.

A pesar de la pequeña potencia, la unidad descrita tiene muchas otras ventajas:

• trabaja casi en silencio;
• no requiere mantenimiento complicado;
• fácil de reparar;
• Con su ayuda es fácil cambiar los parámetros operativos de la red de calefacción.

La desventaja más importante es una pequeña eficiencia. Esto se debe al hecho de que es estructuralmente imposible aumentar la velocidad del rotor y al mismo tiempo garantizar un nivel adecuado de sellado del vidrio.

Sugerencia Independientemente de las bombas de calefacción que instale en su hogar, asegúrese de que tengan un circuito de control electrónico para los modos de funcionamiento. De este modo, puede combinar todos los equipos climáticos en una sola red y gestionarlos desde un panel de control. Esto permite no solo lograr las condiciones más cómodas de la casa, sino también ahorrar significativamente en costos de energía.

Selección de equipos de bombeo.

Cálculo de parámetros técnicos.

Es necesario elegir un tipo y una potencia específicos de la bomba para el sistema de calefacción, teniendo en cuenta sus características técnicas y características.

En primer lugar, debe saber cuánto calor se necesita para brindar comodidad a los habitantes de la casa durante la temporada de frío.

Los siguientes factores son usualmente tomados en cuenta:

• las condiciones climáticas prevalecientes en el área donde se ubica el edificio;
• material del que se componen diversos elementos estructurales del edificio;
• la presencia de aislamientos y materiales utilizados para ello;
• Tipo y funcionamiento del sistema de ventilación de la vivienda.

El resultado de los cálculos, generalmente realizados por ingenieros de calefacción, es el valor que caracteriza el volumen de refrigerante que debe circular a través de tuberías y radiadores. Medido en metros cúbicos de agua por hora.

También debe calcular las características de presión. Es decir, lo que es igual al valor de la resistencia hidráulica de todas las tuberías y equipos instalados en la red de ingeniería. Como regla general, para la longitud promedio del sistema, esta cifra varía de 2 a 4 metros de columna de agua.

Otro factor importante que influye en la elección del equipo eléctrico es el rendimiento de la caldera de calefacción. Aquí es necesario determinar la dependencia de la potencia del equipo con respecto al caudal de agua y la diferencia de su temperatura en las boquillas de salida y suministro.

En cualquier caso, es recomendable dar preferencia a las bombas ajustables. Por lo tanto, puede manualmente o con la ayuda de dispositivos electrónicos para cambiar la potencia y el rendimiento de la bomba, según las condiciones externas y la carga.

Opciones utiles

La mayoría de las bombas de diferentes fabricantes son similares en diseño y parámetros técnicos. La fiabilidad también suele ser grande. Por lo tanto, para distinguir de alguna manera sus productos entre los modelos de la competencia, las marcas conocidas equipan a los equipos con varios dispositivos adicionales que aumentan la comodidad y la ergonomía de su uso.

Considera lo más común:

1. Doble equipo de bombeo.Dichos dispositivos se utilizan para calentar grandes edificios residenciales o locales comerciales. Pueden bombear una cantidad significativa de fluido. Además, en el caso de una avería de un motor eléctrico, el sistema conservará su funcionalidad utilizando la segunda bomba en conjunto.


2. Aparatos equipados con temporizador y termostato.. Dichas unidades se instalan en redes de calefacción con calderas de calefacción indirecta. En este caso, la capacidad de la bomba (número de revoluciones) varía según la temperatura del refrigerante entrante. Cuanto más caliente está, más lenta se produce la circulación. El temporizador le permite apagar la bomba en un momento en que no debe utilizarse (por ejemplo, en la noche o durante las horas de trabajo).
3. Equipos con convertidor de frecuencia.. Se monta solo en sistemas de calefacción complejos, donde el flujo de refrigerante en diferentes elementos de la red no es el mismo.

Dichas bombas pueden cambiar independientemente la velocidad del motor dependiendo de los comandos del controlador de control. En caso de fallo de la electrónica, el cambio de modo se realiza manualmente.

Procedimiento de autoinstalación

La instalación de una bomba para un sistema de calefacción es un proceso responsable y complejo; sin embargo, si se siente seguro de sus capacidades y posee conocimientos relevantes, nadie se molesta en hacer el trabajo usted mismo.

Primero debe asegurarse de tener las siguientes herramientas y materiales:

• un juego de llaves de extremo abierto de varios tamaños (o dos herramientas con distancia variable entre las bocinas);

• bypass: tubería especial con la que se instala la tubería de bypass, que permite reparar y reemplazar la bomba sin drenar el refrigerante ni detener el sistema de clima;
• Filtros: protegen los equipos costosos de los daños causados ​​por partículas sólidas, que a veces se encuentran en el refrigerante;
• Sgony- "American" - para conectar tuberías de plástico con boquillas de entrada y salida de la bomba;

• Válvula de retención: evita el reflujo de fluido hacia la línea de suministro.

El proceso de instalación consta de los siguientes pasos:

1. Es necesario comprar una bomba cuya capacidad cumpla con las características técnicas del sistema de calefacción que se está instalando. La mejor opción para los sistemas de calefacción doméstica serán las bombas centrífugas de tres velocidades, que hacen poco ruido durante la operación, pero son capaces de bombear grandes volúmenes de refrigerante.
2. La instalación debe llevarse a cabo en un segmento de la tubería que transporta el refrigerante ya refrigerado a la caldera de calefacción (el llamado flujo de retorno). Aquí la temperatura del agua es más baja que inmediatamente después de salir de la caldera, por lo que la bomba durará más tiempo.

Presta atencion En los sistemas con circulación forzada de refrigerante, el tanque de expansión, del tipo de membrana, también está conectado a la tubería de retorno, y no a la tubería central, como en los circuitos de gravedad.

1. Antes de la instalación, no olvide apagar la caldera de calefacción doméstica en el hogar y cerrar las válvulas de cierre en las conexiones de entrada y salida. Después se realiza la instalación de la bomba. Conéctelo a las tuberías con la ayuda de sgonov- "American". Recuerde que el eje del motor debe estar orientado horizontalmente (con excepción de los tipos de bombas verticales). De lo contrario, los cojinetes estarán sujetos a una mayor carga, como resultado de lo cual la bomba fallará rápidamente. Para evitar fugas, en lugar de las juntas de goma clásicas, se recomienda usar juntas de goma resistentes al calor hechas de paronita con la adición de asbesto.
2. Si se usa un sistema de calefacción con circulación cerrada, se debe instalar una válvula de retención en la tubería de suministro para evitar el reflujo del líquido.
3. La bomba debe estar conectada a través de válvulas de cierre apropiadas. En este caso, puede apagar fácilmente el flujo de fluido si es necesario para reparar o reemplazar el equipo eléctrico. Para no interrumpir el trabajo de la red climática, se recomienda instalar una derivación: una sección de derivación de la tubería (también con un grifo) a través de la cual fluirá el fluido durante el tiempo en que se retira la bomba.

Conclusión

Después de revisar el material anterior, no será difícil para usted seleccionar e instalar una bomba adecuada para el sistema de calefacción.

Pero la eficiencia del equipo climático depende de sus otros elementos:

• caldera
• radiadores
• tuberías,
• tanque de expansión para el sistema de calefacción,
• sensores y así sucesivamente.

Puedes aprender más sobre esto en el video publicado en este artículo.
