Bombas de circulación wilo para sistemas de calefacción: una

La bomba de circulación es un elemento integral de cualquier sistema de calefacción con circulación forzada. La estabilidad de la circulación del refrigerante a través de la tubería depende de este pequeño dispositivo.

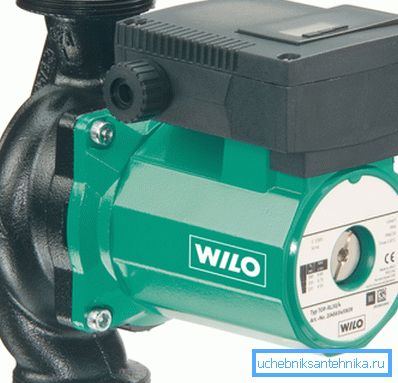

Las bombas del fabricante WILO se pueden considerar entre las mejores.

¿Por qué necesitamos una bomba de circulación?

En algunos casos, puede prescindir completamente de este elemento cuando se trata de sistemas con circulación natural. En este caso, el refrigerante se mueve a través de las tuberías debido a la diferencia de presión que se produce cuando el agua se calienta en la caldera. El transportador de calor se expande durante el calentamiento, parte del mismo simplemente se comprime a lo largo de la tubería de suministro, ascendiendo al punto más alto, el agua ingresa a los radiadores y, al enfriarse gradualmente, regresa a la caldera (consulte también el artículo Bombas de circulación Grundfos para calefacción doméstica).

La única ventaja de tal organización para calentar hogares puede llamarse independencia absoluta de la electricidad. Esto es importante, por ejemplo, al calentar una casa de campo o ceder en un área remota. Además, la ausencia de piezas móviles en el sistema prolonga su vida útil.

Pero es mejor instalar una bomba de circulación para calentar Vilo antes de entrar a la caldera.

En cuanto a los beneficios, la instalación de dicho dispositivo le permite:

• Para asegurar una circulación estable del refrigerante a través de las tuberías. Los modelos modernos pueden reducir el número de revoluciones, haciendo que el calentamiento de la casa no sea tan fuerte. Esta calidad es particularmente útil en términos de ahorros financieros;
• la presión no dependerá del diámetro del tubo (en sistemas con circulación natural, es mejor no usar diámetros pequeños);
• La instalación de una bomba no reduce la durabilidad del sistema en su conjunto, los modelos actuales pueden funcionar durante 20-30 años.

Entre las deficiencias, uno solo puede notar los pequeños costos de electricidad y ruido. Pero la caldera generalmente se coloca en una habitación separada, y el precio de la electricidad no es demasiado alto para rechazar la bomba.

Clasificación de bombas de circulación.

En cuanto al principio de funcionamiento, todos los dispositivos de este tipo se pueden dividir en 2 tipos:

• con un rotor "mojado";
• Con un rotor "seco".

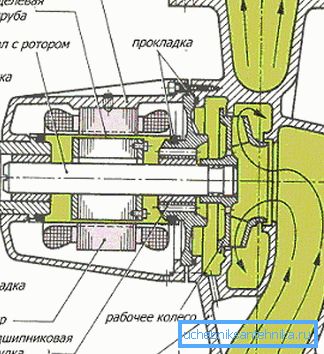

Para calentar una casa relativamente pequeña, las opciones con un rotor húmedo son preferibles. Recibieron este nombre debido al hecho de que el rotor (la parte que gira) se coloca directamente en el refrigerante bombeado.

Las bombas de circulación para calefacción de Wilo de este tipo tienen las siguientes características:

• casi completamente en silencio;

Presta atencion En casas pequeñas, a veces no es posible alejar la caldera de las viviendas, por lo que la ausencia de ruido es una ventaja importante.

• La lubricación no es necesaria: el rotor está en el agua, por lo que el refrigerante cumple su función;
• Para una mayor confiabilidad, las cámaras del rotor y del estator están separadas por un manguito de acero inoxidable duradero;
• El único inconveniente y bastante significativo es la baja eficiencia, alrededor del 50%.

Presta atencion La bomba "húmeda" debe instalarse de modo que su eje sea necesariamente horizontal.

Para un sistema potente, es mejor usar la bomba de circulación "seca" de Wilo para calefacción. A diferencia de la contraparte "húmeda", no tiene contacto con el refrigerante, y es posible lograr un alto grado de estanqueidad a expensas del líquido bombeado.

Durante la operación, una delgada película de líquido finalmente sella los espacios microscópicos entre las superficies giratorias. Con el tiempo, las juntas tóricas se desprenden un poco, pero el problema se resuelve por el hecho de que están cargadas por resorte y simplemente se desplazan por la cantidad de desgaste, lo principal es que la molienda se producirá de manera uniforme.

La principal ventaja de los dispositivos "secos" puede llamarse la eficiencia de más del 80%. Y las desventajas se pueden registrar con un alto nivel de ruido, por lo que estas bombas y se utilizan principalmente en sistemas de alta potencia.

Lea más sobre las bombas de circulación modernas.

Uno de los requisitos principales para un sistema de calefacción moderno puede considerarse la flexibilidad, es decir, la capacidad de ajustar su potencia en una amplia gama. Bombas de circulación para sistemas de calefacción Wilo es el mejor ajuste para esto.

En el pasado lejano, las bombas de circulación no estaban reguladas, es decir, no sabían cómo restablecer la velocidad del rotor. Esto condujo al hecho de que el sistema de calefacción funcionaba con aproximadamente la misma potencia en cualquier momento, incluso cuando no había una necesidad particular de hacerlo.

Características del trabajo de bombas ajustables.

Hoy en día, se presta especial atención a los problemas de ahorro de energía, por lo que los dispositivos no regulados prácticamente no se instalan en los nuevos sistemas de calefacción.

El uso de dispositivos ajustables le permite:

• Cambie la frecuencia de rotación del rotor en cualquier momento, por ejemplo, para ahorrar energía en la noche, el propio dispositivo disminuye la velocidad;
• especifique cualquier modo de operación manualmente, esto es útil si el propietario planea abandonar la casa por un par de días. En este caso, la calefacción se puede mantener al mínimo.

Presta atencion El fabricante alemán Wilo produce modelos para trabajar en entornos muy duros. Si el contenido de agua de la cal es alto, debe prestar atención al modelo Wilo Star.

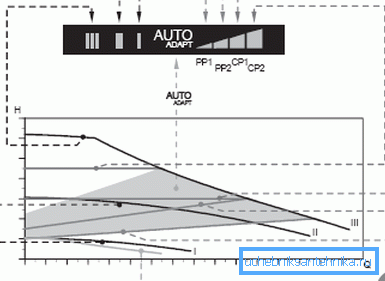

Como regla general, la bomba de circulación para calefacción Wilo puede funcionar en varios modos:

• PP1 y PP2 - en este caso, la presión en el sistema cambiará, y las designaciones corresponden a la característica de trabajo con presión máxima (PP1) y mínima (PP2);
• CP1 y CP2 - en este caso, la presión permanece sin cambios, y la bomba se ajusta al caudal de refrigerante, cambiando la velocidad del rotor;
• Modos de funcionamiento numerados I, II y III.. La unidad corresponde a la frecuencia de rotación en la característica de operación mínima, II y III - la frecuencia de rotación en la frecuencia de rotación media y máxima;
• Existe la posibilidad de cambiar los modos día / noche.

Reglas de colocación e instalación.

Si no puedes invitar a expertos, la instalación se puede hacer a mano.

Solo necesita recordar algunas reglas de instalación simples:

• Está prohibido colocar la bomba en la salida de la caldera, ya que un refrigerante caliente reducirá la vida útil del dispositivo varias veces. Lo óptimo es la colocación en la sección de tubería antes de ingresar a la caldera;

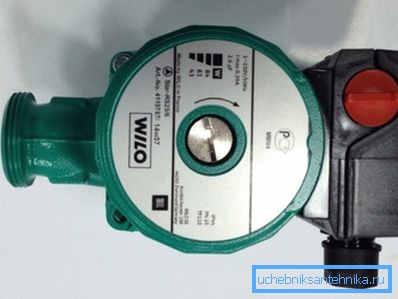

• La flecha en el cuerpo indica la dirección del movimiento del refrigerante, debe dirigirse a la caldera;

• cuando la bomba ya está instalada y llena de agua, se elimina el aire de la misma;
• la bomba se instala de modo que, si es necesario, se pueda aislar rápidamente del agua. Para hacer esto, organice un bypass e instale válvulas de cierre.

Las instrucciones de instalación de la bomba no son particularmente difíciles, utilizan conexiones roscadas, de modo que, si es necesario, pueden retirarse rápidamente para su reparación o reemplazo. Antes de instalar la caldera hay que cortar las válvulas. También durante la instalación, se instalan una válvula de retención (con la excepción de los sistemas abiertos) y un filtro.

Resumiendo

Una bomba de circulación moderna no solo es un dispositivo para crear la presión necesaria para hacer circular un fluido de transferencia de calor, sino también un tipo de regulador del sistema de calefacción. El material propuesto le permitirá familiarizarse con las características principales de las bombas de circulación para calefacción y elegir la mejor opción para usted.

El video muestra la bomba compacta y económica Wilo ya instalada.
