La bomba de calefacción para la casa es una unidad obligatoria para sistemas con circulación forzada del refrigerante. La mayoría de los esquemas modernos se basan precisamente en el principio obligatorio, por lo que la cuestión de elegir un dispositivo de circulación es muy importante. Hablaremos de las propiedades básicas y los criterios para elegir una bomba para calefacción.

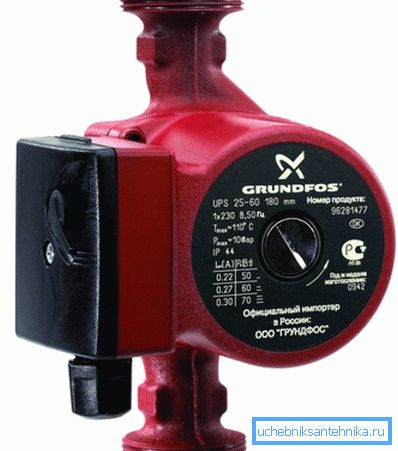

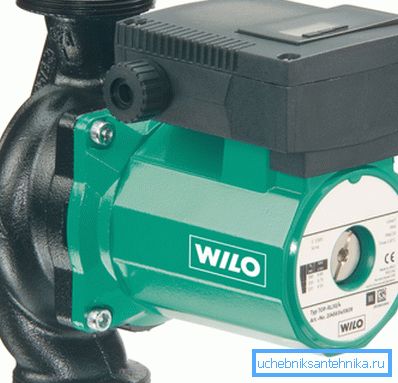

Bomba de circulación de calefacción

Propósito

Existen dos tipos de organización del movimiento del refrigerante en sistemas de calefacción:

• natural
• Y la circulación forzada.

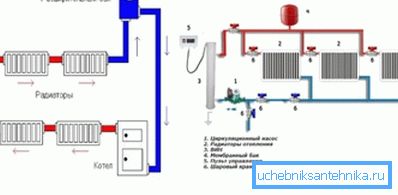

La circulación natural es posible en pequeños diagramas de cableado simples, sin embargo, las tuberías extensas y ramificadas requieren el movimiento forzado del fluido.

Anteriormente, se utilizaba el calentamiento de una casa privada sin bomba, ya que las unidades escaseaban y eran bastante caras. Además, no todos los asentamientos fueron electrificados, y el motor de la bomba funciona con energía eléctrica.

Sin embargo, ahora incluso los sistemas pequeños intentan hacer con la circulación forzada, ya que esto aumenta la eficiencia de la transferencia de calor, aumenta la eficiencia del calentamiento y el consumo de gas para calentar el refrigerante, respectivamente, disminuye. La economía de combustible en esquemas con circulación forzada puede ser de hasta un 30% en comparación con el movimiento natural del agua debido al movimiento convectivo de capas de diferentes temperaturas.

Presta atencion La bomba de circulación es necesaria para la organización del movimiento forzado del refrigerante debido al trabajo de la bomba con un motor eléctrico.

En los circuitos de varios circuitos con distribución de haz colector, es imposible construir edificios con varios pisos y grandes áreas de calefacción. La circulación natural normal en el sistema de calefacción es imposible debido a la gran resistencia hidráulica que surge en la tubería. Para superar esta resistencia, se necesita una bomba de circulación.

Dispositivo y principio de funcionamiento.

Entendamos cómo la bomba está diseñada para calentar una casa. Para mayor claridad, utilizamos el esquema de las partes principales del dispositivo:

Por lo tanto, las siguientes unidades son parte de la unidad:

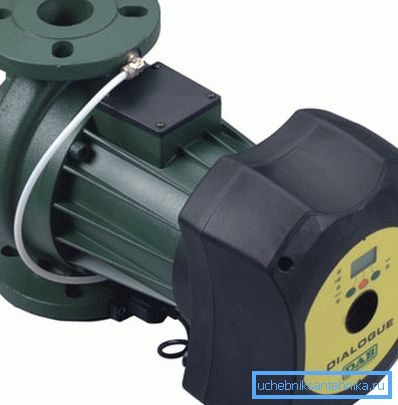

• El cuerpo de la bomba, fabricado en fundición o acero inoxidable. Aquí está la captura del impulsor giratorio del flujo de agua y bombearlo en una dirección dada;

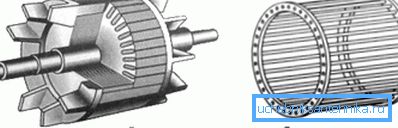

• Carcasa del motor con devanados de estator. Se induce un campo magnético giratorio en los devanados, lo que hace que el rotor se mueva;
• El rotor de jaula de ardilla del motor, en el que el campo del estator induce una corriente que interactúa con el campo del inducido giratorio (principio de funcionamiento asíncrono);
• Eje motor con rodamientos cerámicos que transmite el par al impulsor;
• El impulsor, que gira sobre el eje y captura el fluido, lo lleva a cabo;
• Entre el impulsor y el rotor hay un manguito protector, que no permite que el agua penetre en el motor;
• Caja de terminales con unidad de control, interruptor de velocidad o convertidor de frecuencia;
• Tornillo de aire para eliminar el exceso de aire.

El principio de funcionamiento de tal máquina es el siguiente: se suministra una corriente alterna al devanado del estator y crea en él un campo magnético pulsátil (giratorio) con una velocidad de rotación de 3.600 rpm con un par de devanados. Las líneas de fuerza de campo se intersecan con el rotor estacionario e inducen una corriente en su devanado que crea el campo del rotor.

El campo giratorio del estator captura (atrae) el rotor y hace que gire con él. El eje está conectado rígidamente al rotor y, por lo tanto, también gira, transfiriendo la fuerza al impulsor ubicado en él, que bombea el fluido en el cuerpo de la bomba y crea circulación en el sistema.

Presta atencion Para el funcionamiento normal de la unidad, la bomba debe llenarse con agua; de lo contrario, el fluido no se agarrará y el impulsor girará al ralentí.

La unidad de control le permite ajustar la velocidad de rotación del eje cambiando los terminales (agregando o reduciendo el número de pares de devanados de armadura) o convirtiendo la frecuencia de la corriente alterna.

Criterios de selección

Para seleccionar el dispositivo apropiado, necesita conocer los siguientes parámetros:

1. Presión que debe proporcionar la bomba.. Es igual a la resistencia hidráulica total de la tubería, medida en metros de columna de agua;
2. Rendimiento de la unidad. Igual al caudal de refrigerante en el sistema, que se calcula mediante cálculos;
3. Dimensiones de conexion. Indicado en la carcasa del motor, más a menudo hay dos tipos: 25 y 32 mm o 1 y 1.25 pulgadas, respectivamente;
4. Montaje o dimensiones globales del producto.. Deben tenerse en cuenta para que su unidad se ajuste a la tubería.

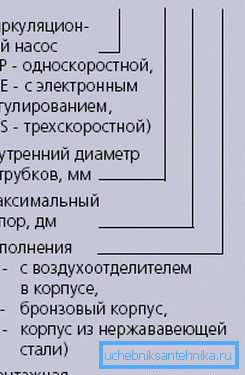

Presta atencion Si observa la etiqueta del caso, verá una relación numérica allí, por ejemplo, 32/70. El primer número indica la dimensión de conexión en milímetros, y el segundo, la presión en decímetros, es decir, 70 es 7 metros de columna de agua.

La presión en el sistema puede ser calculada simplemente por la fórmula

H = F * s, donde:

• H - cabeza en metros de columna de agua;
• F - número de pisos con un sótano incluido;
• c: coeficiente promedio igual al valor de las pérdidas hidráulicas en un piso de un edificio. Según SNiP, es de 0.7 - 1.1 m para sistemas de dos tuberías y de 1.16 - 1.85 m para sistemas de vigas de colector.

Para la tubería de una casa privada debe tomar el valor máximo del coeficiente.

El rendimiento se calcula de acuerdo con un esquema simplificado o sobre la base de las características de presión de flujo. Fórmula simplificada para el cálculo:

Q = W / 1.163 * 20 = 0.043 * W, donde:

• Q - rendimiento;
• W es la cantidad de energía térmica requerida para calentar la habitación.

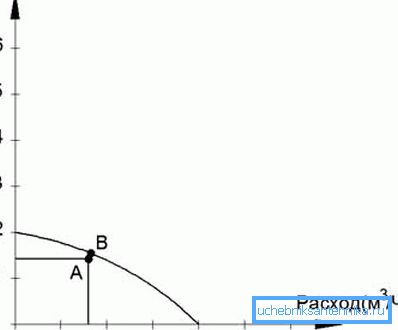

Al conocer la presión y el rendimiento, puede determinar el punto de funcionamiento de la bomba, poner el valor de la presión en el eje vertical del gráfico y el caudal, en la horizontal. Luego, de acuerdo con el catálogo, puede seleccionar un dispositivo cuyo punto de operación sea lo más cercano posible al punto que hemos definido:

Trabajo de montaje

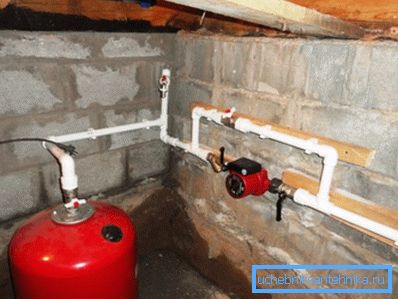

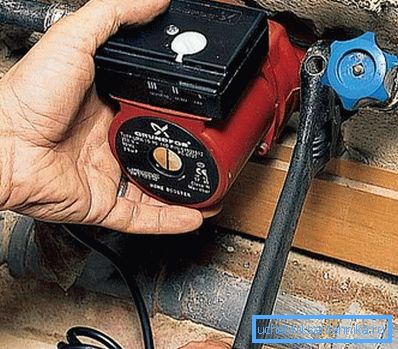

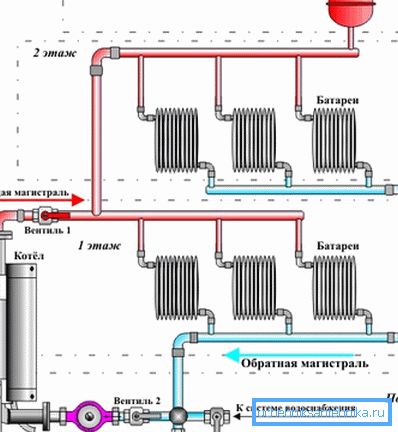

Las instrucciones de instalación de la bomba de bricolaje son bastante simples. Se instala en el tubo de retorno, no lejos de la caldera, ya que en esta sección del circuito se encuentra la temperatura más baja del refrigerante.

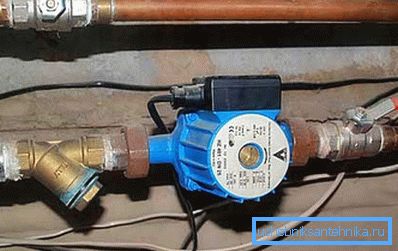

Antes de ingresar al producto, se corta un filtro de agua gruesa, y antes de que salga el filtro y después de que la bomba se vaya, las válvulas de bola se instalan de manera que el dispositivo se pueda quitar para reemplazar o reparar sin drenar el agua.

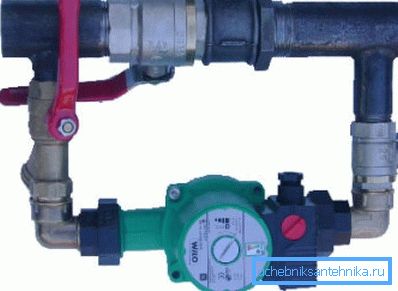

A menudo, la unidad se instala a través del bypass y la sección de bypass de la tubería está bloqueada por una grúa. Si la bomba se descompone, puede abrir la válvula de derivación para la circulación natural del fluido.

Presta atencion Después de instalar la máquina de circulación, la prueba de presión de prueba del sistema de calefacción en el hogar debe realizarse con una prensa especial.

Conclusión

Una bomba de circulación es un elemento necesario de los sistemas de calefacción modernos para casas privadas y objetos grandes. La selección e instalación de la unidad se realiza de acuerdo con las instrucciones descritas anteriormente. El video te ayudará a elegir e instalar el producto.
