Bomba de circulación para calefacción: selección e
¿Cómo funciona la típica bomba de circulación para el sistema de calefacción? ¿Cuáles son los signos para elegir este dispositivo? ¿Cómo instalarlo en el sistema? Tratemos de responder estas preguntas.

Clasificación
Las bombas de circulación domésticas para calentar su dispositivo no son muy diferentes de otras bombas para bombear líquidos poco contaminados: el impulsor (generalmente centrífugo) es responsable de crear la cabeza hidráulica; Par motor generado por un motor eléctrico.
Sin embargo, hay una serie de señales que permiten clasificar estos dispositivos.
Rotor mojado

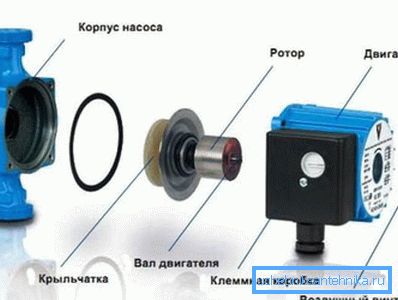

Casi todos los circuladores de calefacción utilizados en casas privadas - con un rotor húmedo. En realidad, esto solo significa que el rotor del motor eléctrico está sumergido directamente en el refrigerante, lo que permite eliminar el exceso de calor y la lubricación de los rodamientos.

La popularidad de este tipo de dispositivo se debe a un conjunto de características muy atractivas:
- Son virtualmente silenciosos.
- No requieren mantenimiento (lubricación y limpieza de rodamientos, prensaestopas, etc.).
- Su protección térmica no depende de dispositivos automáticos adicionales: está garantizada por la presencia de refrigerante en el circuito.
- Como regla general, las bombas de circulación para sistemas de calefacción con rotor húmedo tienen varios modos de funcionamiento con revoluciones escalonadas o continuamente variables.
Para no realizar una evaluación unilateral de esta clase de dispositivos del lector, vale la pena agregar una cucharada de alquitrán al barril de miel.
- Gracias al sistema de lubricación de cojinetes con refrigerante, las bombas son muy sensibles a su composición y pureza.. La presencia de arena y escamas es inaceptable.
Por cierto: el problema se resuelve completamente instalando un filtro grueso en la parte frontal del dispositivo.

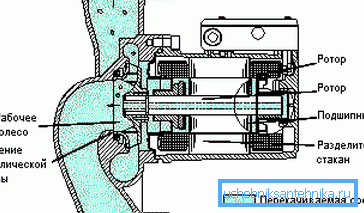

- Perteneciente a esta clase, la bomba de recirculación para calefacción se monta solo con un eje horizontal.

Rotor seco
Una bomba circular para calentar con un rotor seco también suele ser un impulsor en un eje común con un motor; Sin embargo, aquí el rotor del motor gira en el aire.
De ahí las características de las unidades:
- El nivel de ruido está por encima de la media. El ruido es creado, en primer lugar, por un impulsor separado del ventilador que enfría el motor eléctrico.
- La protección térmica proporciona un relé separado. El resultado es un sobrecalentamiento frecuente que viola la resistencia entre vueltas del estator durante sus fallos de funcionamiento.
- La bomba requiere mantenimiento (al menos, la notoria lubricación de los cojinetes y la empaquetadura).
- No se puede montar con el motor parado, simplemente porque la carcasa del motor tiene una fuga y la fuga del eje provocará un cortocircuito en él.
- Además, los dispositivos de este tipo suelen ser de una sola velocidad.
¿Cuáles son los beneficios de usar un rotor seco con tantas características desagradables? El hecho de que el refrigerante (o cualquier otro medio) pueda tener un grado arbitrario de contaminación: esto no afectará la vida útil de los rodamientos y el costoso motor eléctrico.
Los dispositivos con un rotor seco son varias subcategorías separadas.
Voladizo

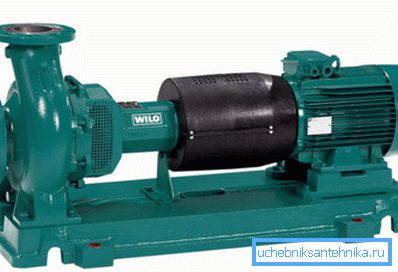

Esta clase incluye principalmente bombas de circulación industriales para calefacción. Su característica clave es la instalación del motor y el impulsor en una plataforma común (consola) con la posibilidad de un reemplazo independiente; Con esto, los motores de diferentes potencias y tamaños pueden funcionar con un impulsor, es suficiente para mantener la alineación durante la instalación.

Nota: el impulsor no está sentado aquí en la misma driza que el rotor del motor. Suelen estar conectados por bridas.
Al instalar esta clase de dispositivos, es útil conocer un par de sutilezas.
- Las potentes bombas de circulación industriales para calefacción se montan en una base separada, no conectada con la base del edificio.
- Para eliminar desviaciones axiales menores, las bridas de la conexión entre el motor y el eje de la bomba a menudo no se unen entre sí mediante pernos, sino por segmentos de caucho reforzado (por ejemplo, una cinta transportadora).
Bloque

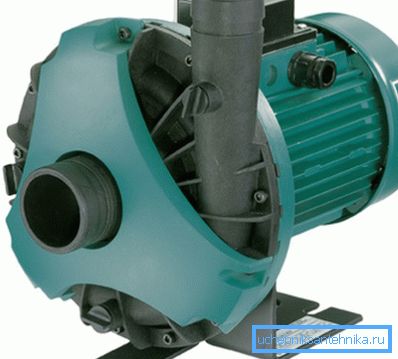

A diferencia de la construcción anterior, en una bomba de bloque, el impulsor se apoya en un eje común con el motor. La bomba solo funciona con un tipo de motor.

En linea

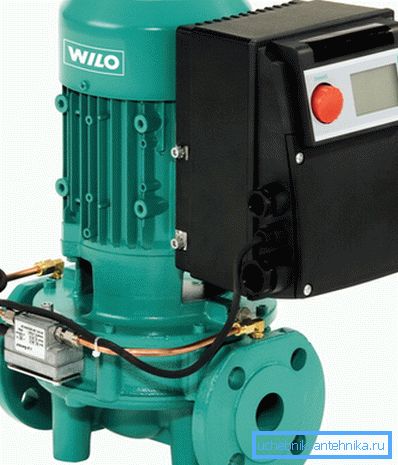

Esta bomba de circulación en el sistema de calefacción es diferente en que las conexiones de entrada y salida están en el mismo eje, lo que le permite ser montado en una sección de tubería recta con una distancia mínima entre las bridas (línea de línea de entrada en inglés).

Selección por parámetros
Entonces, tenemos que hacer nuestras propias manos para montar un sistema de calefacción con características conocidas (la cantidad y el tipo de dispositivos de calefacción, el diámetro de la tubería, etc.).
¿Cómo elegir las características técnicas óptimas del dispositivo?
Fuente de alimentación
Para dispositivos industriales de potencia considerable, es de 380 voltios; para la mayoría de los hogares: 220. La única ventaja de la fuente de alimentación de 12 voltios es una mayor seguridad en caso de daños en la caja; El precio de esta seguridad es la necesidad de comprar un convertidor adicional e instalar el cableado de bajo voltaje.
Presión en la cabeza
Si los sistemas de calefacción industrial con circulación de bombeo requieren cálculos hidráulicos complejos para determinar la necesidad de presión, entonces con casas y apartamentos todo es simple: la resistencia hidráulica del circuito de cualquier longitud razonable no excede los 2 metros, lo que se ajusta al valor mínimo de esta característica.
¿Dónde en la etiqueta de la bomba puedo encontrar una indicación de la presión creada por ella?

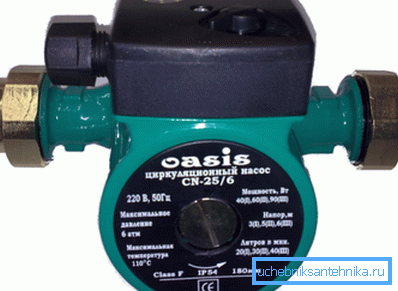

Como regla general, en algún lugar cerca del nombre hay dos grupos de números separados por un guión (por ejemplo, 25-40). En este etiquetado:
Designación | Descifrado |
25 | Control remoto de la tubería a adjuntar (en este caso, 25 milímetros) |
40 | Cabeza en decímetros de columna de agua (valor corresponde a 4 metros) |

Rendimiento
Se puede seleccionar de dos maneras. El más simple de ellos se reduce a determinar el volumen total del sistema de calefacción y multiplicarlo por tres.
Una vez más: la bomba debe pasar por todo el volumen del refrigerante tres veces por hora. Con una circulación más lenta en las heladas severas, la diferencia de temperatura entre el comienzo y el final del circuito será demasiado grande.
El método para estimar el rendimiento de la salida de calor total de un sistema de calefacción es algo más complicado.
La fórmula de cálculo es G = Q / (1.163 * Dt), donde:
- G - productividad en metros cúbicos;
- Q es la potencia de la fuente de calor o la potencia térmica de un circuito separado en kilovatios.

- 1.163 es la capacidad calorífica del agua (constante);
- Dt es la diferencia de temperatura entre el flujo y el retorno (el valor normal es 20 grados).

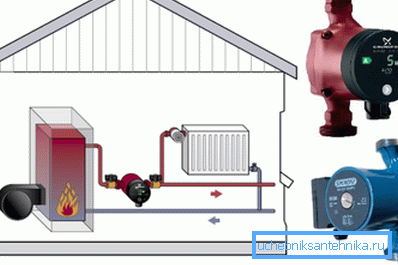

Entonces, para una caldera con una capacidad de 16 KW y una temperatura delta de 20 grados, una salida de 16 / (1.163 * 20) = 0.7 m3 / hora es óptima.
Asamblea
¿Qué tan difícil es instalar bombas de circulación para sistemas de calefacción con sus propias manos?
En general, hay pocas sutilezas aquí.
- La conexión eléctrica se recomienda encarecidamente a través de una toma de tierra.

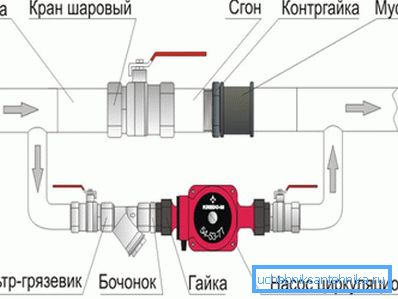

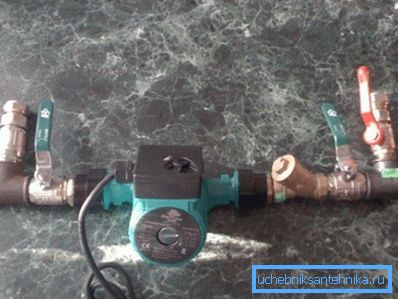

- Un filtro grueso se coloca delante de la bomba a lo largo del refrigerante.
- En ambos lados del conjunto de la bomba y el filtro en la válvula de calefacción se coloca - válvula o compuerta.

- Si la bomba se coloca en un sistema de gravedad y se supone que se usará con circulación natural en el futuro, se dejará una derivación entre los puntos de toma. Se suministra necesariamente con una válvula de retención (mejor - bola).
Útil: si, con la bomba en funcionamiento, no hay circulación en el sistema de calefacción, es muy probable que esto signifique una válvula de retención bloqueada. El refrigerante comienza a circular en un pequeño círculo, a través del bypass.

Conclusión
Consideraremos nuestro conocimiento (aunque algo superficial) de este tipo de equipo de calefacción.
Como siempre, el video adjunto ofrecerá al lector materiales adicionales. ¡Éxitos!
