Baterías de radiador: clasificación, características de los

22-09-2018
Calefacción

Con el inicio del clima frío, el problema de la calefacción del hogar se vuelve particularmente relevante. Dada la variedad de modelos de radiadores, elegir un dispositivo de calefacción adecuado no es difícil. Para tomar la decisión correcta, necesita al menos en términos generales para conocer las características del trabajo, así como las fortalezas y debilidades de cada tipo de dispositivo.

La batería debe ser seleccionada sabiamente

Radiador o convector

Muchas personas usan el término "radiador-radiador" como sinónimos, a veces los convectores se llaman radiadores normales, esto no es del todo cierto.

El nombre del dispositivo de calefacción depende del principio de su funcionamiento, es posible identificar los calentadores como:

  • Radiadores: en ellos, la mayor parte de la energía se transfiere a la habitación en forma de calor (alrededor del 80%). Tales dispositivos son interesantes porque pueden trabajar con cualquier temperatura del refrigerante, un representante clásico de los dispositivos de calefacción de esta clase es una batería gruesa de hierro fundido;

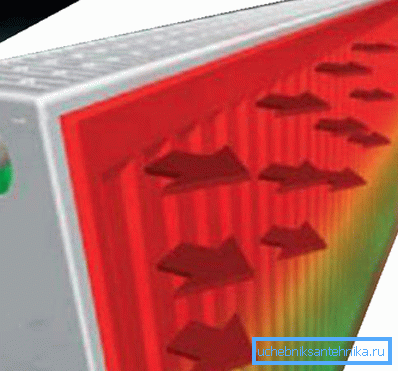

La radiación térmica proviene de la superficie del panel de acero.
  • en los convectores, la energía térmica es aproximadamente del 20%, y el resto se debe a la transferencia de calor por convección;

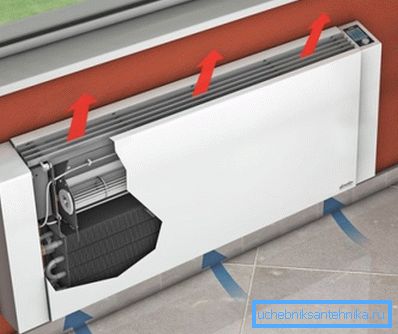

Principio de funcionamiento del convector
  • Dispositivos combinados: estos incluyen muchos radiadores modernos (por ejemplo, bimetálicos). Tienen una igualdad aproximada de transferencia de calor debido a la convección y por transferencia de energía térmica.

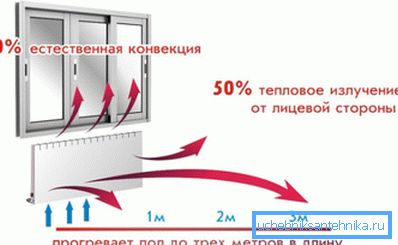

Combinación de convección y transferencia directa de calor.

Es imposible decir que uno de los métodos mencionados es mejor y el otro peor, solo necesita comprender la diferencia entre los dispositivos de calefacción. Las baterías de aluminio modernas, tan populares en la vida cotidiana, pertenecen al tipo 3, la energía térmica es irradiada por el panel frontal y la geometría de las aletas proporciona la convección (el aire frío entra por la parte inferior y el aire caliente sale por la parte superior).

Clasificación de los radiadores.

Es más conveniente clasificar los dispositivos de calefacción según el material utilizado para la producción.

A la venta puedes encontrar:

  • Todavía no se pierde popularidad. Radiadores de hierro fundido, calefacción, calefacción de baterías.. Esta es una batería masiva seccional clásica que puede durar hasta 50 años, o incluso más. Se calienta lo suficientemente lento, pero se enfría tan lentamente. En lugar de baterías antiestéticas estándar, puedes comprar hermosos modelos con un patrón en la superficie;

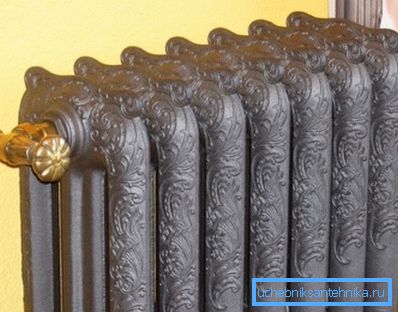

Las baterías de hierro fundido pueden ser increíblemente hermosas.

Presta atencion De las características de los radiadores de hierro fundido, es posible observar la baja resistencia a los choques hidráulicos. El resultado puede ser una grieta de metal (el hierro fundido en tensión prácticamente no funciona).

  • acero - Bastante duradero, se puede producir como sólido (panel), y seccional. También se pueden construir registros a partir de tubos de acero: estructuras hechas de tubos de diferentes diámetros a través de los cuales circulará el refrigerante, por lo que este dispositivo de calefacción parece muy inusual. El metal de acero es duradero y tolera bien los efectos dinámicos;
En la foto - radiadores de panel de acero fino
  • Los dispositivos bimetálicos combinan 2 tipos de metal. - Por lo general es acero + aluminio o cobre + aluminio. En dispositivos más baratos, se usa un marco de acero (tubos horizontales y verticales) con aletas de aluminio, pero también se puede comprar un radiador de cobre y aluminio. El precio de tales baterías es más alto que el de las de hierro fundido o de acero, pero también la transferencia de calor con una conductividad térmica más alta;

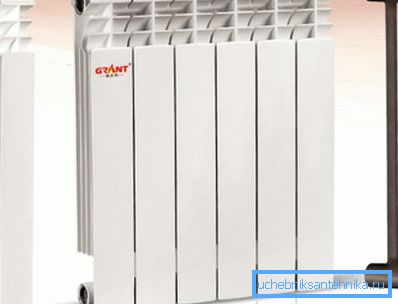

Batería bimetálica moderna.
  • Dispositivos de calefacción de aluminio. La fabricación de un bastidor (tubos colectores) de aleación de aluminio, y las costillas son de aluminio. Para una protección adicional desde el interior, la superficie de los tubos colectores está cubierta con una capa protectora;
  • baterías de cobre Se ven muy bien, además, el cobre tiene una conductividad térmica máxima y no está sujeto a corrosión. Es un metal muy suave, por lo que no asusta el golpe de ariete. El sistema de calefacción parece muy inusual, ya que no solo utiliza dispositivos de calefacción de cobre sino también tuberías de cobre.

Lo que necesitas saber a la hora de comprar.

El radiador del radiador, por supuesto, debe encajar en el interior de la habitación, pero aún así el criterio principal para la selección debe ser sus características técnicas, y las características de diseño deben tenerse en cuenta. Así que en este tema es quedarse por separado.

Calentadores sólidos o seccionales mejor

La mayoría de las baterías utilizadas en la vida cotidiana pertenecen al grupo seccional. Es decir, la fábrica produce segmentos estándar, que luego se combinan en un radiador de calefacción. El montaje se realiza utilizando un niple con roscas diferentes en ambos lados. Al girarlo, ambas secciones están muy apretadas entre sí.

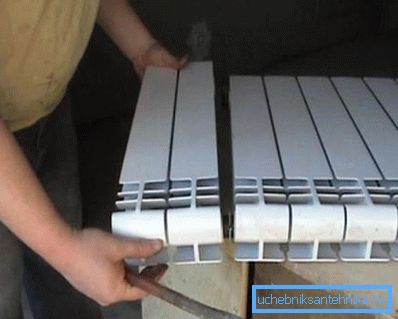

El montaje / desmontaje puede ser realizado por usted mismo.

Entre los inconvenientes de tales estructuras, es posible observar el riesgo de fugas en la unión de secciones individuales. Tampoco es deseable utilizarlos en sistemas autónomos con mayor presión.

Pero puede agregar, o viceversa, eliminar secciones innecesarias, regulando así la potencia de calentamiento del calentador. Y puedes hacerlo tú mismo.

En el caso de los radiadores de una pieza, el colector está hecho de un solo tubo y luego las aletas se presionan sobre él. Gracias a este diseño, puede soportar más presión en el sistema de calefacción. Por lo tanto, tiene sentido elegir un dispositivo de calefacción de este tipo en un sistema de calefacción autónomo con una temperatura de refrigerante elevada.

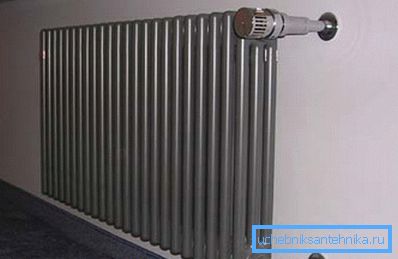

Radiador de acero sólido

Presta atencion Regular la salida de calor mediante la eliminación / adición de secciones no funcionará. Por lo tanto, debe recoger la batería con un margen y luego instalar un termostato en la entrada.

Dimensiones de radiadores.

Las instrucciones de instalación para el radiador generalmente establecen su ubicación en el nicho debajo de la ventana, por lo que la elección del tamaño es una cuestión de responsabilidad. Lo principal con la instalación es que el radiador no debe estar en contacto con la pared o el piso, y en la parte superior del alféizar de la ventana debe haber 5-7 centímetros de espacio libre. Si no se cumplen estos requisitos, la mayor parte de la energía térmica se destinará al calentamiento de las paredes y el alféizar de la ventana.

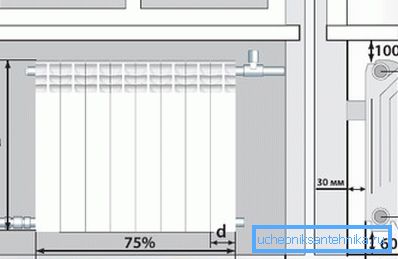

Colocación adecuada de la batería de calentamiento.

En términos de altura, los modelos con un espacio entre ejes de 400–500 mm pueden considerarse los más comunes (la altura del dispositivo es de aproximadamente 570 mm).

Además, a la venta podrás encontrar:

  • Radiadores muy bajos: se utilizan en hogares con ventanas grandes, donde un radiador de tamaño normal podría bloquear la vista. Los radiadores bimetálicos se producen con una distancia de centro mínima de 200 mm, aluminio - 150 mm, tal "miga" es adecuada incluso si las ventanas llegan casi hasta el piso;

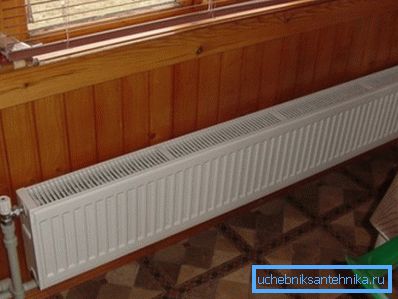

La pequeña altura de la batería se ve elegante
  • Si hay una escasez de espacio libre, una batería de radiador vertical funcionará. Por lo general, difiere una gran distancia al centro y un pequeño número de secciones. Puede instalar dicho dispositivo de calefacción en la esquina, donde generalmente hay 50 centímetros de espacio libre.

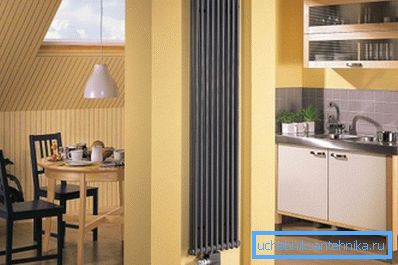

Ejemplo de una batería vertical.

Al reemplazar un radiador-batería en un apartamento, la distancia al centro es de particular importancia. Se recomienda medir la distancia entre el flujo y el retorno en el apartamento y elegir un calentador con exactamente la misma distancia central.

Presta atencion Si lo desea, puede comprar un radiador con una distancia diferente entre los ejes de los orificios de los niples, pero luego tendrá que diluir / reducir el suministro y el tubo de retorno.

Potencia térmica del dispositivo.

En la pregunta de cómo elegir los radiadores, el parámetro más importante es la contabilidad de la transferencia de calor. Para hacer esto, simplemente lea la documentación en el calentador. Por lo general, se indica la salida de calor de la batería completa o la salida de calor de una sección separada.

El valor de la transferencia de calor también se puede indicar en la marca del radiador. Por ejemplo, la designación MC140 en el marcado de un modelo de fundición significa la transferencia de calor de una sección a 140 W, sabiendo el número de secciones, calcule la transferencia de calor de todo el calentador. Los líderes en este parámetro pueden considerarse baterías bimetálicas, su transferencia de calor es de 200 vatios.

Potencia térmica de los calentadores bimetálicos en altura.

También debe prestar atención a las características técnicas de las baterías de calefacción del radiador, como la presión de funcionamiento en el sistema, la temperatura admisible del refrigerante y el tipo de metal. Por ejemplo, cuando el acero y el aluminio entran en contacto, este último está sujeto a una intensa corrosión, por lo que la vida útil del calentador se reduce varias veces.

Resumiendo

La elección correcta de la batería de calefacción no solo tiene en cuenta la potencia térmica del dispositivo. Además, es necesario tener en cuenta sus características geométricas e incluso la compatibilidad del metal de las tuberías y el propio radiador, solo bajo esta condición el sistema de calefacción funcionará de manera estable y sin fallas. La información propuesta ayudará a navegar la abundancia de dispositivos de calefacción existentes y no se perderá cuando compre.

El video en este artículo muestra los matices principales de la elección de los radiadores para la casa.
