Baterías de calefacción: ayuda a la selección, problemas y
¿Qué podría ser la batería de calefacción? ¿Qué materiales se utilizan para la fabricación de dispositivos de calefacción? ¿Qué hacer si la batería de calefacción tiene fugas entre las secciones o en el revestimiento? En nuestro material trataremos de encontrar respuestas a estas y muchas otras preguntas.

Clasificación
Averigüemos por qué signos se pueden clasificar las baterías de calefacción modernas.
Material
Para la producción de dispositivos de calefacción se pueden utilizar:
- Hierro fundido. Características características de los radiadores seccionales de hierro fundido: un gran volumen interno de la sección y un peso considerable. La fragilidad del hierro fundido limita la presión máxima de trabajo en el sistema de calefacción a un valor de 9-12 atmósferas.
Por cierto: en el modo normal de funcionamiento de la calefacción central, la presión en el circuito no excede de 4 a 4.5 atmósferas. Para una casa privada con un contorno autónomo, incluso los valores más modestos son típicos: 1,5 - 2 kgf / cm2.
- Acero. Su principal ventaja es la resistencia mecánica, que permite no temer sobrepasar los valores de presión calculados. La principal desventaja es la inestabilidad a la corrosión; El restablecimiento del sistema de calefacción para el verano reduce significativamente la vida útil de los calentadores.
- Aluminio. La conductividad térmica más alta del metal es adyacente a la resistencia mecánica limitada. Además, el aluminio forma una pareja galvánica con cobre; Si se utilizan baterías de aluminio, la calefacción no debe diluirse con tubos de cobre.

Junto con la construcción de un metal a la venta se pueden encontrar productos bimetálicos.
Dos tipos de calentadores bimetálicos son comunes:
- Radiadores seccionales o de acero macizo con revestimiento de aluminio. El acero proporciona la mayor resistencia a la presión interna (incluidos los choques hidráulicos), y el aluminio con su alta conductividad térmica permite que el calentador esté equipado con aletas con una gran área de superficie. Uno de los campeones en rendimiento, el radiador monolito de la compañía rusa Rifar, está diseñado para una presión de trabajo de 100 atmósferas.
- Los convectores de cobre y aluminio tienen una alta emisión de calor en tamaños compactos. El cobre es aún más conductor que el aluminio; El convector es un tubo de cobre con un refrigerante, que se presiona sobre las aletas de aluminio.
Finalmente, vale la pena mencionar los exóticos relativamente raros. Los radiadores de plástico son voluminosos, frágiles y capaces de realizar sus funciones a temperaturas no superiores a +80 ° C. La presión de trabajo puede alcanzar solo 2 kgf / cm2; sin embargo, el precio de dichos productos es ligeramente más alto que el de las baterías seccionales de aluminio.
Como principal ventaja, los fabricantes y vendedores mencionan un pequeño peso del calentador (que, en general, tiene al menos algún valor solo en la etapa de transporte e instalación).

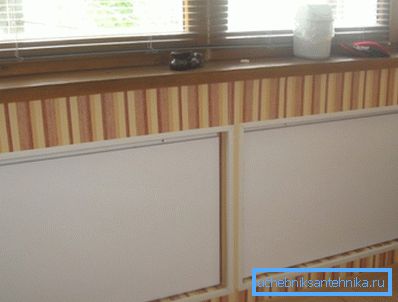

Las llamadas baterías de cerámica no tienen nada que ver con el calentamiento del agua. Estos son dispositivos de calefacción eléctrica que calientan la habitación no por convección, sino por la transferencia de calor por radiación infrarroja.

Tipo
¿Cuáles son los dispositivos de calefacción en el diseño?
- Los radiadores de calefacción seccionales son baterías usadas en todas las casas de construcción soviética, y sus contrapartes bimetálicas y de aluminio más modernas. Son convenientes porque permiten que la adición de secciones adicionales varíe de manera flexible la capacidad térmica. Pero las juntas entre las secciones a menudo causan fugas.
- Convector En esencia, son solo unas pocas vueltas de una tubería con nervaduras transversales presionadas sobre ella, lo que aumenta la transferencia de calor. Las cubiertas decorativas y las pantallas móviles a menudo se instalan en el convector para limitar la transferencia de calor.
- Los radiadores laminares (planos) son dos placas de acero estampadas soldadas a lo largo del contorno. El refrigerante se mueve a lo largo de los pasajes entre ellos. Ocupan un mínimo de espacio en la habitación; Sin embargo, la baja resistencia a la tracción y la vida útil modesta (para placas domésticas: solo 7 años) hacen que el radiador de placa sea una adquisición cuestionable.

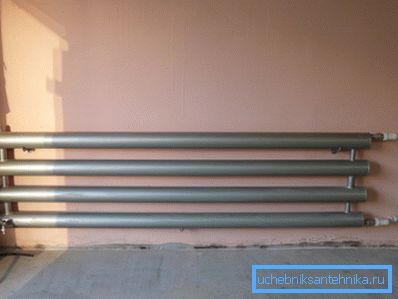

- Los registros (baterías tubulares) son dispositivos de calefacción caseros o de fábrica, que son una serie de tubos de acero horizontales o verticales conectados por puentes de menor diámetro.
El área de superficie moderada y la baja conductividad térmica del acero hacen que los registros se vuelvan bastante generales; Se utilizan habitualmente para la calefacción de garajes, talleres y locales industriales.

Dimensiones
Las baterías más comunes para calefacción, que tienen una distancia al centro en el revestimiento, igual a 500 milímetros.
Sin embargo, la gama del mercado moderno no se limita a ellos.
- Los calentadores bajos (hasta 400 mm) se utilizan con ventanas panorámicas y marcos bajos de ventanas.
- Se requieren dimensiones verticales significativas (800 - 2400 mm) de los radiadores cuando se necesita una alta salida de calor con una escasez de espacio.
Método de instalación
La mayoría de los radiadores están diseñados para montaje en pared. El soporte se sujeta a la pared con tacos, utilizando una pistola de montaje o tornillos; un radiador requiere de 3 a 7 soportes según la masa y el número de secciones.

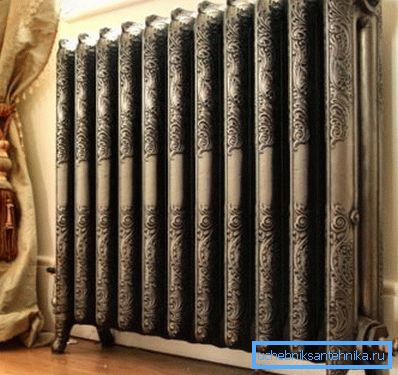

Los calentadores de piso, como su nombre lo indica, están instalados en una superficie horizontal en las patas. Están en demanda en los casos en que las paredes tienen una baja capacidad de soporte (hormigón aireado, conchas, paneles de buitres, etc.).

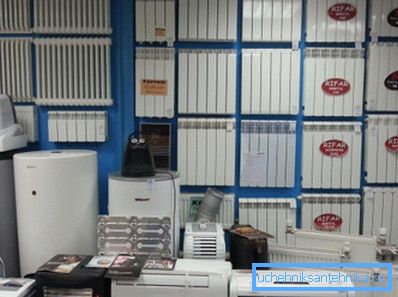

Fabricantes

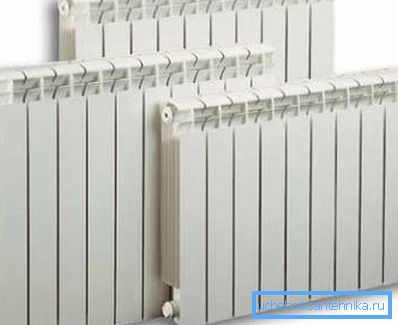

Además de en todo el mercado de equipos de calefacción, entre los fabricantes de dispositivos de calefacción, las marcas mejor calificadas son alemanas e italianas.
En algunos casos, su preferencia está justificada: por ejemplo, los radiadores de panel de acero de Kermi son de hecho más fuertes y más duraderos que las placas laminares de acero domésticas. Sin embargo, con dispositivos bimetálicos y de aluminio, la imagen es diferente.
Comparemos las características principales de los dos dispositivos de calefacción: el ya mencionado Rifar Monolith nacional y el italiano Global Style Plus 500.
Parámetro | Rifar | Global |
Presión de trabajo, kgf / cm2 | 35 | 100 |
Temperatura de funcionamiento, C | 135 | 110 |
Flujo de calor a 1 sección, vatios | 196 | 185 |
Costo de la sección, rublos | 800 | 1050 |
Para aclarar: en el caso de un radiador monolítico de Rifar, la división en secciones es, por supuesto, condicional.
No es difícil sacar conclusiones de estas cifras. El producto nacional supera el análogo de importación en todos los aspectos; Si bien también es un 25% más barato. Obviamente, al elegir un dispositivo de calefacción, es mejor mirar no la marca, sino las características.

Calculo
Casa
¿Cuántas baterías necesito para calentar una casa de un tamaño conocido?
Las instrucciones para calcular la salida de calor total de una habitación se reducen a la siguiente fórmula: Q = V * Dt * k / 860. En esta fórmula, V es el volumen exterior (en tamaño) de la casa, Dt es la diferencia de temperatura calculada con la calle y k es el coeficiente de calentamiento.
¿Cómo se calcula el parámetro Dt y de dónde se tomará k?
En el primer caso, se toma la diferencia entre el valor estándar de la temperatura interna (+18 - +22 С) y la temperatura promedio de los cinco días más fríos en la temporada de calefacción. Digamos, con un promedio mínimo de -22 y una temperatura mantenida en la casa de +20 C Dt = 20 - -22 = 42 C.
En el segundo, el coeficiente se deriva por interpolación lineal de la siguiente tabla:
Calentamiento | Coeficiente |
Abrigo de espuma, ventanas de triple acristalamiento. | 0.6-0.9 |
Ladrillo 40 cm, ventanas de doble acristalamiento. | 1 - 1.9 |
Ladrillo 25 cm, ventanas de madera. | 2 - 2.9 |
Ladrillo 12 cm, acristalamiento de un solo hilo. | 3 - 4 |
Por ejemplo, para una casa bien aislada (k = 0,8) con un volumen de 300 m3 y una temperatura mínima promedio de enero de -32ºC, la necesidad de salida de calor en kilovatios será de 300 * (20 - -32) * 0,8 / 860 = 14,5 KW
Apartamento
En el caso de un apartamento con una altura de techo estándar (2,5 - 3 metros), es más fácil cumplir con la norma establecida en SNiP hace medio siglo: un kilovatio de calor corresponde a un área de 10 m2. Si el apartamento tiene un área de 50 m2, para su calefacción necesita 5 kilovatios. La necesidad de calor para una habitación individual se estima de manera similar.
Aparatos de calefacción

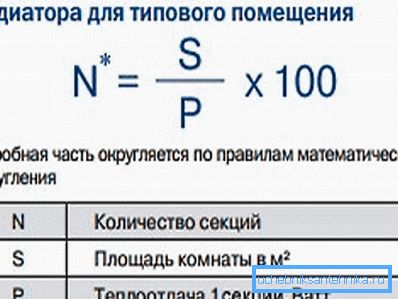

La selección del número de secciones con una necesidad conocida de calor se reduce a resolver la ecuación más simple: por ejemplo, 2 kilovatios de calor pueden proporcionar 10 secciones con un flujo de calor de 200 vatios.

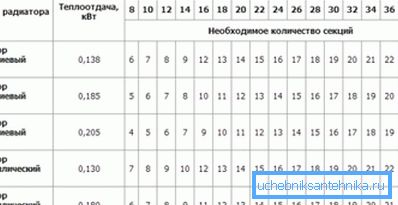

¿Dónde obtener datos sobre la sección de flujo de calor? En el caso general, a partir de la documentación técnica en el sitio web del fabricante.
Si por alguna razón es imposible, puedes confiar en los siguientes valores:
- La sección de hierro fundido da 140 - 160 vatios;
- Bimetálico - 180 vatios;
- Aluminio - 200 vatios.

Cuestiones tecnicas
Durante la instalación, el mantenimiento y la reparación de sistemas de calefacción con sus propias manos, un principiante puede tener una serie de problemas, con cuya solución intentaremos ayudar.
Asamblea
¿Qué tuberías son mejores para conectar las baterías? En el sistema de calefacción central: acero negro para soldadura, galvanizado en las roscas o acero inoxidable corrugado en los accesorios. En un sistema autónomo, es mejor hacer una conexión en serie de calentadores con lámina de aluminio reforzado de polipropileno; La distribución del colector en el suelo a menudo está hecha de polietileno reticulado.

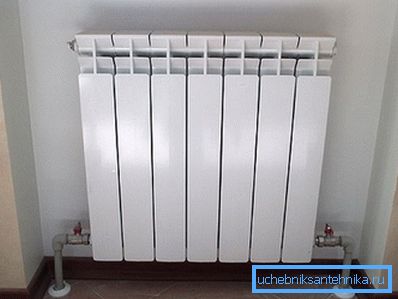

¿Cómo conectar un radiador seccional a la línea de suministro? Con un pequeño número de secciones (hasta siete), se utiliza una conexión lateral de una vía. Con una mayor cantidad de secciones, es mejor conectar la batería en diagonal o de abajo a abajo.

¿Es posible instalar una batería en un balcón o logia? Como cualquier cambio en los servicios públicos, esto requiere coordinación con los residentes y las redes de calefacción. En general, no es posible: un dispositivo adicional reducirá la transferencia de calor de las baterías de los vecinos.
Reparación
¿Cómo quitar la vieja batería de hierro fundido instalada en los soportes?
- El elevador se reinicia.
- En el forro, las tuercas de seguridad y los tapones del radiador se desatornillan en serie. En la resistencia, el delineador de ojos es precalentado por un secador de pelo, soplete o antorcha.
- Una llave de tubo destornilla las tuercas de retención del radiador.
¿Cómo desmontar un radiador seccional?
- El radiador mide la distancia desde el tapón hasta el niple correspondiente.
- La llave del radiador se inserta en la batería hasta esta profundidad y gira con una palanca, y después de tocar las roscas, manualmente. La dirección del hilo se puede ver en el corcho a través del cual se inserta la llave.
Importante: los pezones dobles se destornillan una o dos vueltas a la vez. El sesgo romperá el pezón.

¿Por qué hay una fuga entre las secciones? Las juntas entre las secciones pierden su elasticidad con el tiempo. Para eliminar la fuga, apriete el pezón.

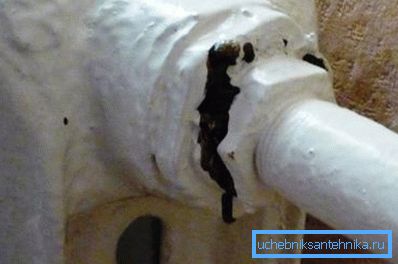

¿Por qué fluye la conexión de la batería a la conexión?
- Bobina quemada en la tuerca de fijación. Para eliminar la contratuerca, es necesario rebobinar cuando se cae el elevador.
- Sgon oxidado en el hilo. El área de conexión se cambia con soldadura o roscado manual.

¿Cómo limpiar el radiador para que no obstruya el lodo? El lavado requiere un grifo de lavado en la tapa del extremo. A través de él, el agua se descarga en la alcantarilla antes de que se calienten las secciones extremas. Por cierto, si sus baterías son ruidosas, es probable que alguien de los vecinos se haya quedado confundido ahora mismo al lavarlas.
¿Qué grifos hay que poner en el forro y la batería?
- En el campo, se coloca una válvula de bola de cierre.
- En la tubería de retorno se monta un estrangulador (regulador manual del terreno) o un termostato (cabezal térmico).
- En la conexión inferior y en los pisos superiores de las casas con embotellado inferior, se coloca una salida de aire en el tapón superior del radiador (un grifo Mayevsky o un grifo de agua normal).
Medición de calor
¿Puedo poner un metro en el radiador? Con el cableado permanente, simplemente no da resultado: los contadores de cada calentador no solo son suficientes para costar 15,000 rublos por lugar, sino que pueden no ser aceptados por los representantes de las redes de calefacción. Riser y delineador de ojos, también, contribuye a la calefacción del apartamento.

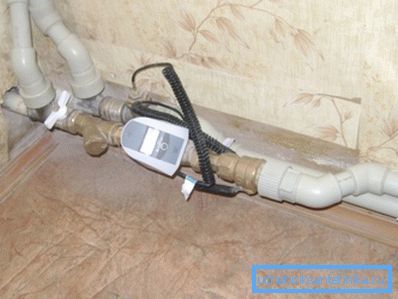

El dispositivo de medición tiene sentido colocarlo solo con el cableado horizontal, cuando el apartamento llega a través de un suministro de tubería y calefacción de retorno.

Decoracion
¿Cómo ocultar calentadores, canalizaciones y forro? Idealmente, es mejor no hacer eso en absoluto. Cualquier carcasa de la batería de calentamiento reducirá su transferencia de calor. Los paneles frontales para radiadores que no impiden el movimiento de las corrientes de convección pueden ser un compromiso.

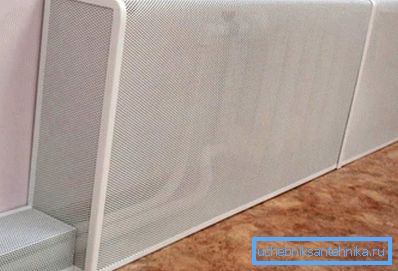

Finalmente, si aún desea instalar una cubierta de tamaño completo en la batería de calefacción, debe seguir algunas reglas simples.
- Cualquier superposición y cubierta debe pasar aire.
- No se permiten estantes sólidos en la parte superior.
- Toda la decoración debe ser fácilmente desmantelada.

Conclusión
Esperamos que nuestra revisión de las ofertas y recomendaciones de mercado que se ofrecen en el artículo sea útil para el lector. El video adjunto le ofrecerá más información. ¡Éxitos!
