Axonometría del sistema de calefacción: familiaridad con la
¿Qué es la axonometría del calentamiento? En este material tenemos que volver a la escuela y volver a familiarizarnos con el término olvidado. Además, intentaremos averiguar qué reglas deben seguirse con la elaboración de diagramas axonométricos para sistemas de calefacción.

Definicion
El término axonometría proviene de Grecia y proviene de dos palabras: eje y medida. El significado del término se encuentra en la imagen gráfica de objetos tridimensionales proyectándolos en un plano.
Cómo se proyecta el objeto:
- Está ligado a tres ejes coordinados.
- Se selecciona un llamado plano de imagen en el que se proyecta el objeto.
Nota: ningún eje de coordenadas debe ser paralelo a él.
- Todos los puntos del objeto se proyectan en el plano.
Como el plano de la imagen no es paralelo a ninguno de los ejes de coordenadas, a lo largo de todos los ejes, la proyección tendrá desviaciones de las dimensiones reales de los segmentos.
Dependiendo de cómo se distribuyen las distorsiones a lo largo de los ejes, la axonometría se puede llamar:

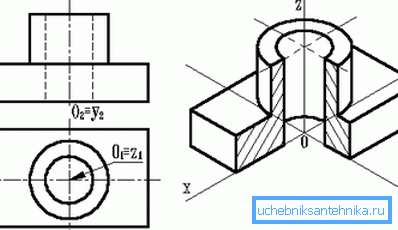

- Isometrico. En este caso, la distorsión en todos los ejes es la misma.

- Dimetric. Distorsión igual a lo largo de dos ejes.
- Trimetricos - Todas las distorsiones tienen significados diferentes.

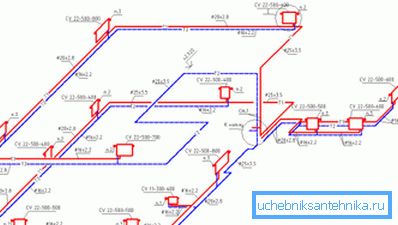

El esquema axonométrico del sistema de calefacción es simplemente su proyección en un plano que no es paralelo a las paredes del edificio o sus pisos. La proyección denota elementos del sistema y sus parámetros básicos.
Requisitos reglamentarios
Se exponen de forma exhaustiva en GOST 21.602-2003, que regula las normas para elaborar la documentación de los sistemas de ingeniería de edificios (incluida la calefacción). Seleccionemos del texto del documento los puntos principales que están directamente relacionados con nuestro tema.
Disposiciones generales
A los elementos de los sistemas de calefacción se les asigna una designación que consiste en una marca y un número de serie en el marco de este esquema. ¿Qué designaciones se utilizan?
El objeto | Designación |
Soporte de calefacción | St |
Elevador de calefacción principal (parte vertical del relleno) | Gst |
Compensador | A |
Rama horizontal (cama de tablones) | GW |
Dispositivo de medición de la temperatura (termómetro) | T |
Instrumento para medir la presión (manómetro) | R |
Para algunos símbolos gráficos, el documento se refiere a GOST relacionado:
- Las tuberías deben ser designadas de acuerdo con GOST 21.206 - 93.

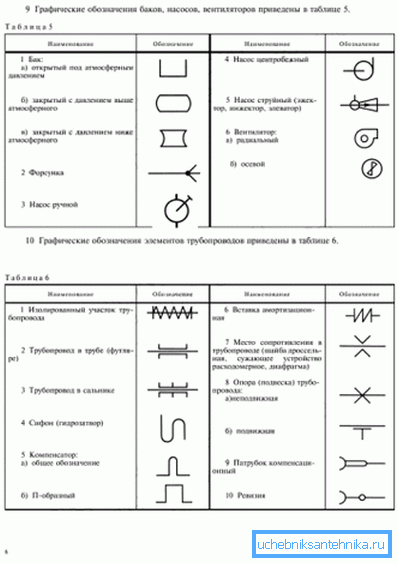

- Designaciones de válvulas de retención, chokes, válvulas de compuerta, radiadores, etc. Se puede encontrar en GOST 21.205-93.

Además, entre las disposiciones generales hay una serie de requisitos adicionales para los dibujos.
- Las marcas de altura se indican en líneas de extensión o contornos de elementos.
- El esquema de calentamiento axonométrico se puede realizar en una escala de 1:50, 1: 100 y 1: 200.
Lista de equipos y parámetros designados.
En el esquema compuesto por tus propias manos, se debe indicar lo siguiente:
- Tuberías con diámetros.
- Aislamiento térmico de las secciones de la tubería. La representan gráficamente.
- Los niveles de los ejes de todas las tuberías son relativos a cero.

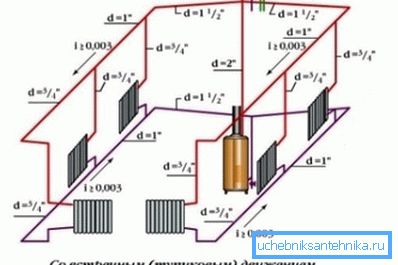

- Botellas de embotellado (por supuesto, donde se necesiten, en sistemas de gravedad y casas del embotellado superior).

- Si hay huecos en las secciones horizontales del embotellado, los tamaños de las secciones.
- Soportes, juntas de dilatación y suspensiones.
Punto importante: en este caso, la imagen se suministra con una eliminación de estante, sobre la cual se indica el tipo de elemento. Debajo del estante debe indicarse el correspondiente al elemento del documento.
- Válvulas de cierre. Y en este caso, se utiliza un estante para llevar, por encima del cual se indica el tipo y el diámetro (DN) del refuerzo. A continuación se muestra la designación del elemento en el catálogo.
- Levantadores y planificadores (secciones horizontales) con signos.
- Radiadores, convectores y otros aparatos de calefacción.
Es obligatorio indicar su tipo y parámetros básicos:
- El número de secciones del radiador seccional.
- El número de secciones (tubos) del registro y su longitud.
- El número y la longitud de los tubos con aletas.
- Para otros dispositivos de calefacción - su tipo.
- Designaciones de instalaciones (calderas, hornos con intercambiadores de calor, bombas de calor, montajes de ascensores, bombas de circulación para calefacción, etc.).
- Dispositivos integrados (copas de aceite para control de temperatura y salidas para instalar válvulas de control, que permiten medir la presión).
- Ellos mismos instrumentos para medir los parámetros del sistema y la medición del calor.
Curiosamente: GOST permite que los edificios de varios pisos hagan un esquema detallado solo para la parte subterránea del edificio. En este caso, la distribución del cableado de los elevadores y, si es necesario, el diagrama de cableado en el ático se realiza por separado. La instrucción está relacionada con la excesiva complejidad de la proyección axonométrica de todas las comunicaciones en, digamos, un edificio de 16 pisos.
Especificaciones

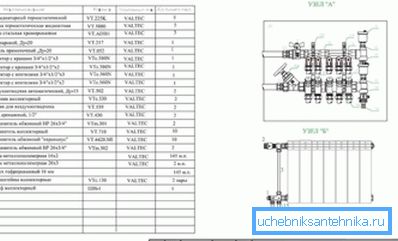

La norma establece una serie de requisitos no solo para los dibujos en sí, sino también para sus especificaciones.
Los elementos enumerados en las especificaciones deben ingresarse en la siguiente secuencia:
- Equipos de calefacción (calderas, radiadores, etc.).
- Válvulas de cierre y control (válvulas, compuertas, chokes, válvulas de retención).
- Otros elementos de los sistemas de calefacción (desagües de lodo, respiraderos).
- Construcciones empotradas (vidrios de aceite y ramas para válvulas de control).

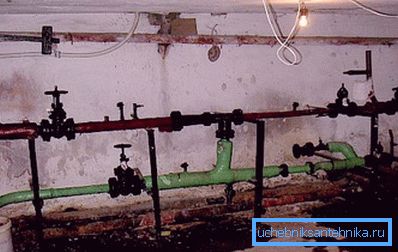

Es curioso: por regla general, en condiciones reales, los termómetros y los manómetros no se instalan en estructuras incrustadas. El precio de los dispositivos es suficientemente grande; en condiciones de no cerrar de forma segura los sótanos de los edificios de apartamentos donde es más sensato desmantelarlos después de las mediciones.

- Tuberías (embotellado, canalizaciones, revestimientos).
- Aislamiento térmico.
Las tuberías se ingresan en la especificación para cada diámetro (como regla, para aumentar el control remoto). Una variedad de curvas, bridas, cruces para soldadura y tornillos no se incluyen en la especificación.

Conclusión
Esperamos que las recomendaciones y referencias normativas proporcionadas por nosotros ayuden al lector a elaborar y leer los dibujos (consulte también el artículo Sistema de calefacción de flujo automático: Características del dispositivo)
Como siempre, el video adjunto ofrecerá información adicional. ¡Éxitos!
